Felskettengrabenfräse
was sich ändert, ist die Leistung und der Verschleiß.

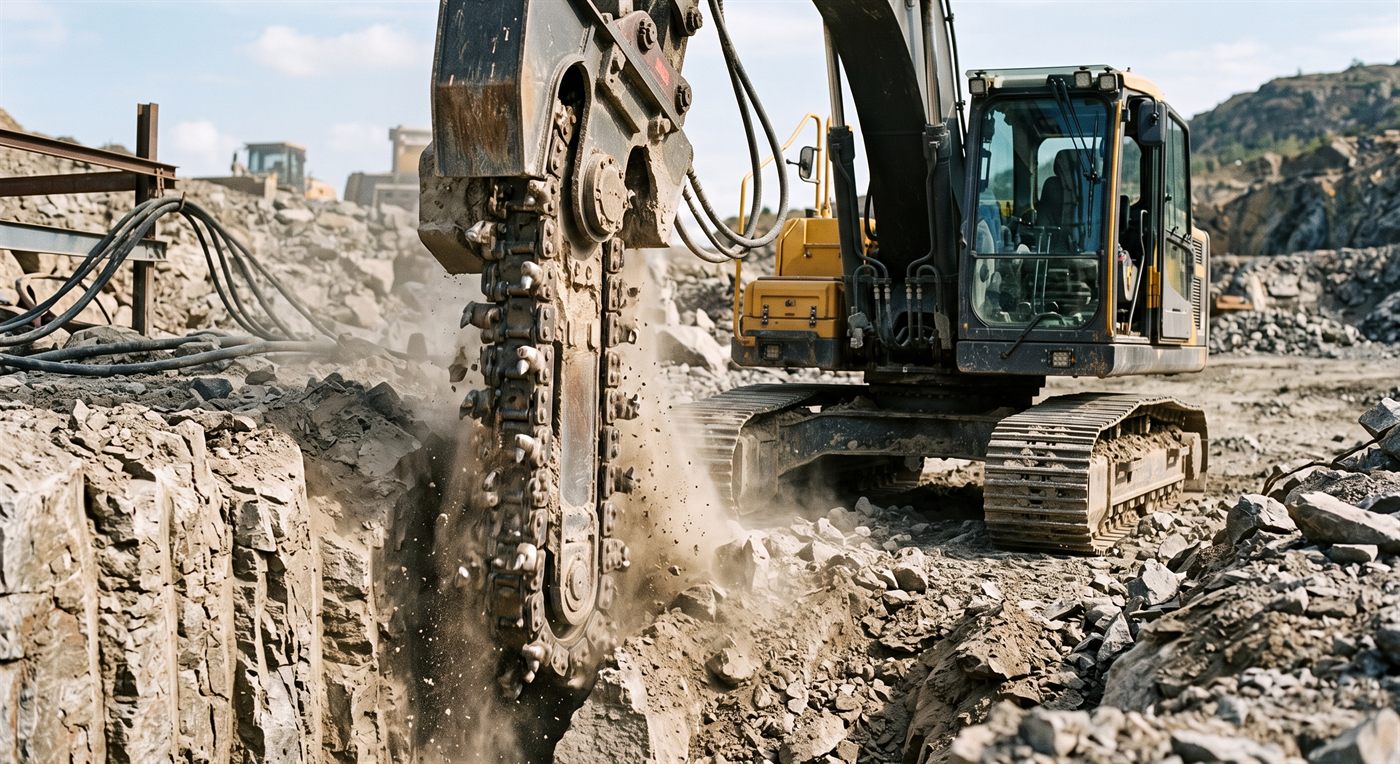

Computergrafik.
Dieselbe Bauweise wie die Kettengrabenfräse:
ein eintauchender Arm, eine Kette, ein Schlitz mit senkrechten Wänden.
Was sich ändert, ist die Bestückung der Kette, gemacht, um einen Boden anzugreifen, den die Erdbezahnung nicht durchdringt.
Andere Namen für dieses Werkzeug: Felsgrabenfräse, Grabenfräskette mit Meißeln, Grabenfräse für harten Boden, Felsschlitzfräse.
- Familie
- Schneiden und fräsen
- Klassen (t)
- Mittlere und starke
- Aufnahme
- Alle, über Adapterplatte
- Energie
- Hydraulisch, Dauerfunktion — Durchflussmenge und Druck: wir berechnen es mit Ihnen für Ihre Maschine
Wozu es dient

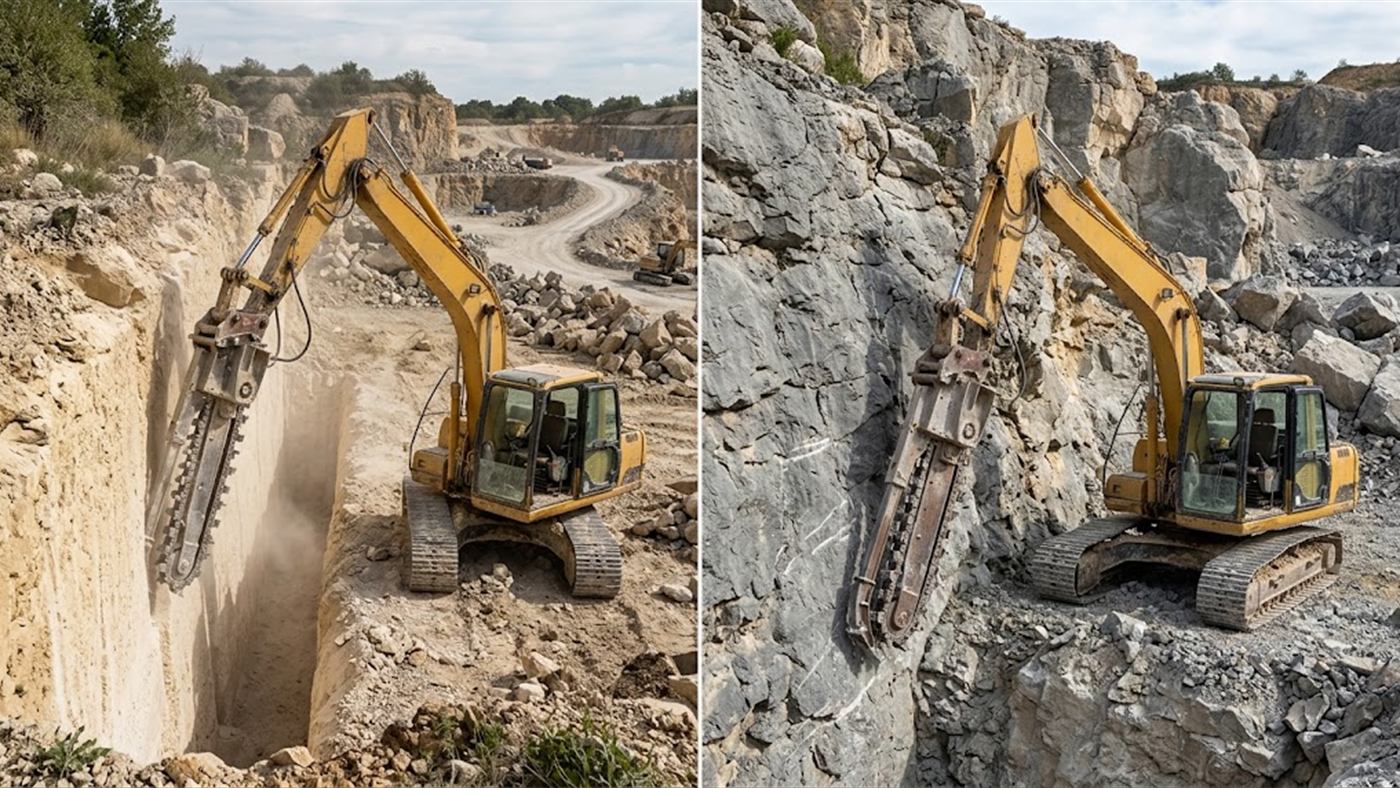

Rechts: in gesundem Fels kommt die Kette nicht mehr voran, und die Meißel verschleißen.
Was sie auszeichnet:
das ist kein anderes Werkzeug — es ist dieselbe Fräse, für den Abrieb neu ausgerüstet.
Computergeneriertes Bild.
Wir werden nicht behaupten, dass es ein anderes Werkzeug ist.
Die Teile, die sich ändern, sind die Kette, die Meißelhalter und die Meißel, ausgelegt für den Abrieb und für die dauernde Schlagbeanspruchung gegen ein Material, das nicht nachgibt.
Der Rest ist gleich.
Was sich wirklich ändert, ist die Leistung und die Verschleißkosten.
In weichem Fels oder verwittertem Kalkstein bleibt ein gleichmäßiger Schlitz möglich und ist besser als ein mit dem Hydraulikhammer geöffneter Aushub.
In unverwittertem Fels bricht der Vorschub ein und die Rechnung fällt völlig anders aus.
Es gibt eine Härte, jenseits derer keine Grabenfräse die richtige Antwort ist. Wir sagen es lieber vor der Bestellung als nach dem ersten Tag:
wenn der Fels unverwittert ist oder wenn lose Blöcke vor der Kette rollen, ist es der Hydraulikhammer oder die Fräse, die man ansehen muss. Diesen Fall nachlesen.
Für welche Maschine?
Die Kettengrabenfräse wird an mittlere und große Bagger angebaut.
Alle Aufnahmen passen, über Adapterplatte.
Die genaue Baggerklasse und das Schnellwechslersystem: wir berechnen sie mit Ihnen für Ihre Maschine.
Was das Werkzeug macht
Ihre Kette schneidet den Fels, als Graben oder als Trennschnitt.
Die Schnittbreite und die Schnitttiefe sowie das Gewicht: wir berechnen sie mit Ihnen für Ihre Maschine.
Was hydraulisch nötig ist
Es ist ein Hydraulikkreis mit Dauerfunktion nötig.
Durchflussmenge und maximaler Druck: wir berechnen sie mit Ihnen für Ihre Maschine.
Ihre Studie legt den genauen Wert für Ihre Maschine fest.
Sie haben diese Zahlen nicht?
Ein Foto der Maschine genügt für den Anfang.
Ihre Maschine prüfen lassen.
Beschreiben Sie den Fels so, wie Sie ihn gesehen haben:
Farbe, Standfestigkeit, Vorhandensein von Blöcken, und was ein Löffelschlag darauf ergibt.
Geben Sie uns auch die Länge und den zu erzielenden Grabenquerschnitt an.
- Ihre Maschine Ihre Marke und ihre Tonnage.
- Der Zusatzkreis Seine Durchflussmenge in l/min, sein Druck in bar, einfach- oder doppeltwirkend.
- Der vorhandene Schnellwechsler Sein System und seine Klasse.
- Die Arbeit Der Einsatz und das Material.
Auch ohne diese Angaben beginnt die Studie: wir fragen Sie danach.
Oder rufen Sie an unter 01 84 16 55 49 · unsere Leitungen sind 7 Tage die Woche von 7h bis 22h erreichbar.
Schriftliche Studie innerhalb von 3 Werktagen, vollständige Unterlagen.
-
Grabenfräse
Prinzip — dieselbe Bauweise, mit einer Erdbezahnung.
Einsatz — sie verlegt eine Leitung unter einem Rasen, einem Weg oder normalem Boden, und durch Blöcke kommt sie nicht. -
Kettengrabenfräse
Prinzip — dieselbe Bauweise, mit einer Bezahnung für normalen Boden, steinigen Boden oder dichtes Gelände.
Einsatz — es ist das Werkzeug für Leitungen in lockerem Boden, und durch Fels kommen seine Zähne nicht.
Was die Wahl bestimmt
-
01 — Die genaue Art des Felsens
Weich, verwittert, unverwittert, zerklüftet:
diese vier Wörter beschreiben nicht dieselbe Baustelle.
Eine Sondierung ist besser als eine Meinung, und ein Foto des Anschnitts ist besser als ein Wort. -
02 — Die losen Blöcke
Eine Kette bearbeitet gut ein Material, das an seinem Platz gehalten wird.
Ein Block, der vor ihr rollt, blockiert den Vorschub und bricht Meißel:
zerklüftetes Gelände ist schwieriger als hartes Gelände. -
03 — Die Meißel und ihr Wechsel
Hier entscheiden sich die wirklichen Kosten des Tages.
Der Preis der Meißel und die Zeit, sie zu wechseln, zählen schwerer als der Preis des Werkzeugs. -
04 — Die zu leistende Länge
Auf wenigen Metern öffnet man anders.
Es ist die Länge, die dieses Werkzeug rentabel macht, und nichts anderes.
Was vor der Bestellung geprüft wird
-
Ein Versuch oder eine Sondierung auf der Trasse
Der Fels wechselt oft entlang einer Strecke.
Die härteste Stelle entscheidet über die mittlere Leistung. -
Der erzeugte Staub
Der Schnitt in trockenem Fels erzeugt viel davon.
In bewohntem Gebiet wird die Bewässerung vorgesehen — woher das Wasser kommt und wohin der Schlamm geht. - Die Kühlung der Hydraulik Die Kette arbeitet stundenlang durchgehend und unter hoher Last.
-
Der Vorrat an Verschleißteilen auf der Baustelle
Ein Ersatzsatz vor Ort ist kein Luxus:
er ist das, was verhindert, die Strecke anzuhalten.
