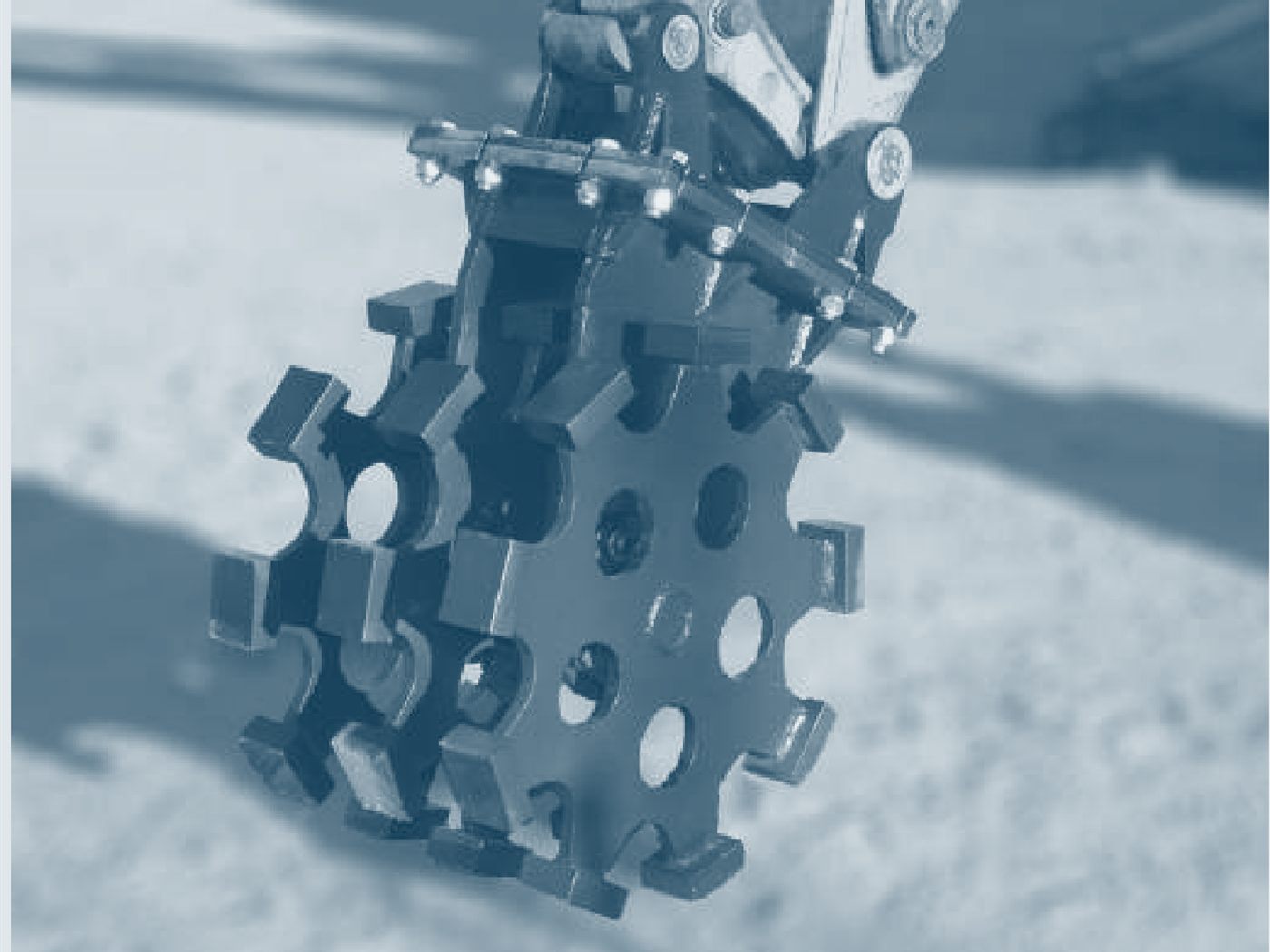

Verdichtungsrad
dort, wo Lärm verboten ist, kommt es durch.
Darstellung nach einem bestehenden Erzeugnis.
Kein bewegliches Organ, keine Hydraulik, keine Kreiswartung.
Es verdichtet im Rollen, allein durch das Gewicht der Maschine:
es ist das einfachste Verdichtungswerkzeug, das an einen Bagger passt.
Andere Namen für dieses Werkzeug: Grabenrad, Verdichtungswalze am Bagger, Nivellierwalze, Verdichterrad.
- Familie
- Bohren und verdichten
- Klassen (t)
- Alle
- Aufnahme
- Alle, über Adapterplatte
- Energie
- Keine — passives Werkzeug
Wozu es dient

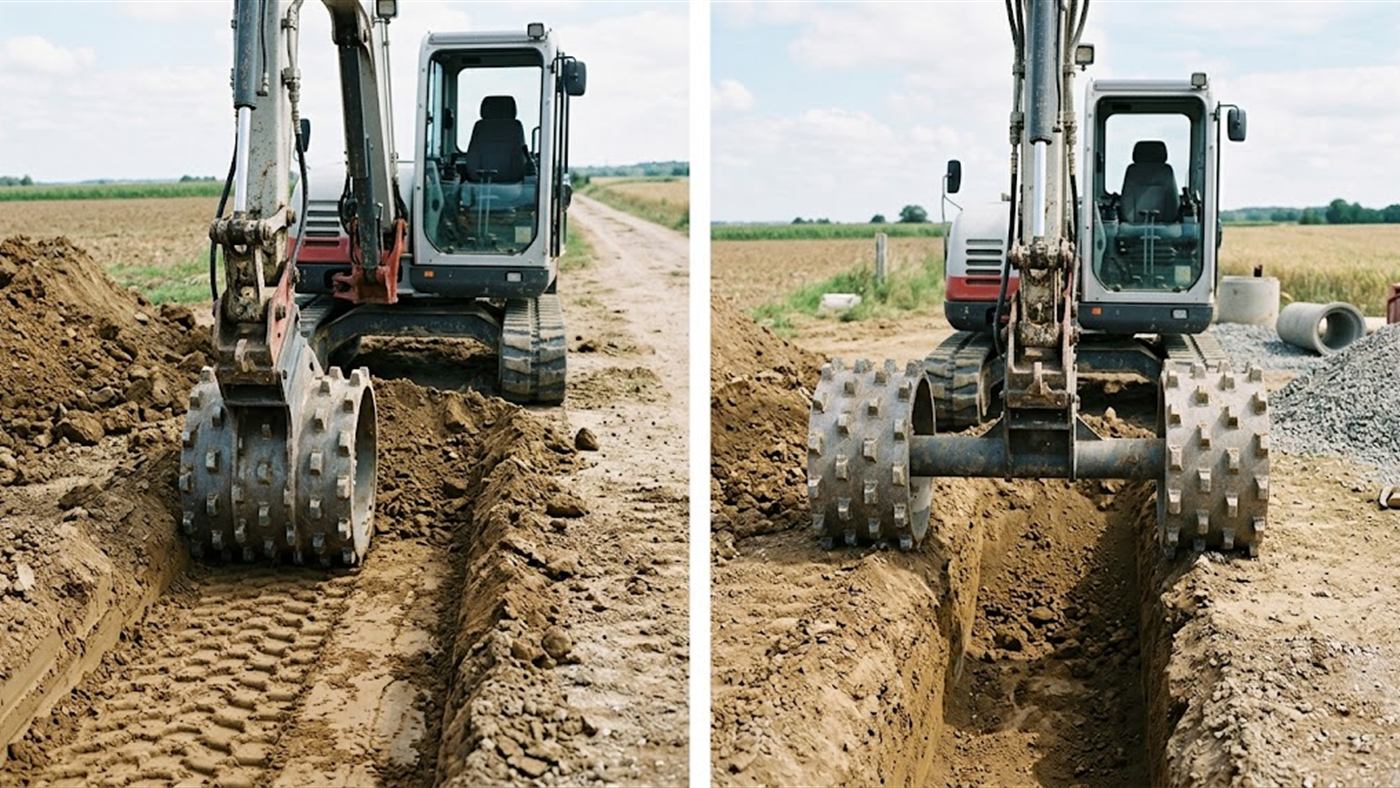

Rechts: zu breit, liegt das Rad an den Rändern auf und verdichtet die Sohle nicht.
Was es auszeichnet:
es liefert nichts — das Gewicht und die Kraft der Maschine verdichten.
Computergeneriertes Bild.
Das Rad ist passiv.
Der Bediener setzt es auf die Verfüllung und lässt es am Graben entlangrollen, indem er mit dem Ausleger drückt:
die ganze Kraft kommt vom Träger.
Das ist es, was es an einer Maschine ohne Zusatzleitung anbaubar macht, was keine Rüttelplatte erlaubt.
Auf einer Leitungsstrecke kommt es schnell voran, und niemand steigt in den Aushub hinab.
Manche Räder sind glatt, andere tragen Stollen, die die Verfüllung kneten, statt sie zu glätten:
das ist keine Einzelheit der Ausführung, das ist es, was in feinem Boden über das Ergebnis entscheidet.
Darüberzurollen ist nicht verdichten. Eine Verfüllung wird in aufeinanderfolgenden Lagen verdichtet, und die Zahl der Durchgänge richtet sich nach dem Material, nicht nach der Ungeduld.
Schreibt der Auftrag einen Verdichtungsgrad vor, wird er gemessen werden müssen:
kein Werkzeug gewährleistet ihn allein. Die Rüttelplatte sehen.
Für welche Maschine?
Das Verdichtungsrad passt an alle Baggerklassen, über Adapterplatte an alle Aufnahmen.
Was das Werkzeug macht
Dieses Rad dient zum Verdichten im Graben, mit 200, 305, 457 oder 610 mm Breite je nach Ausführung.
Es gibt Ausführungen mit Einfach-, Doppel- oder Dreifachrad, oder mit Trommel.
Das Gewicht des Werkzeugs: wir berechnen es mit Ihnen für Ihre Maschine.
Was hydraulisch nötig ist
Es ist kein Hydraulikanschluss nötig: es ist ein passives Werkzeug.
Zahlen erhoben an unseren Modellen auf dem Markt.
Ihre Studie legt den genauen Wert für Ihre Maschine fest.
Ihre Maschine prüfen lassen.
Geben Sie uns Ihr Baggermodell an, die Grabenbreite und das Verfüllmaterial.
Ist Ihnen ein Verdichtungsgrad vorgeschrieben, nennen Sie ihn:
das Rad allein genügt nicht immer.
- Ihre Maschine Ihre Marke und ihre Tonnage.
- Der Zusatzkreis Seine Durchflussmenge in l/min, sein Druck in bar, einfach- oder doppeltwirkend.
- Der vorhandene Schnellwechsler Sein System und seine Klasse.
- Die Arbeit Der Einsatz und das Material.
Auch ohne diese Angaben beginnt die Studie: wir fragen Sie danach.
Oder rufen Sie an unter 01 84 16 55 49 · unsere Leitungen sind 7 Tage die Woche von 7h bis 22h erreichbar.
Schriftliche Studie innerhalb von 3 Werktagen, vollständige Unterlagen.
-
Rüttelplatte und Verdichtungsrad
Prinzip — eine Platte, die über die Zusatzleitung mit Dauerdurchfluss in Schwingung versetzt wird.
Einsatz — sie verdichtet eine Baugrubensohle, eine Böschung oder den Bereich an einem Bauwerk, dort wo die Maschine sie hinbringt. -
Verdichter am Hydraulikhammer
Prinzip — die Schlagwirkung des Hydraulikhammers, über eine Platte auf den Boden übertragen.
Einsatz — sie dient zum punktuellen Verdichten mit einem Hammer, der bereits an der Maschine angeschlossen ist.
Was die Wahl bestimmt
-
01 — Die Breite des Grabens
Sie legt die Breite des Rades fest.
Zu breit, und das Rad trägt auf den Rändern auf und verdichtet die Sohle nicht;
zu schmal, und es vervielfacht die Durchgänge. -
02 — Glatt oder mit Stollen
Die glatte Bandage drückt die kiesigen Materialien zusammen;
die Stollen bearbeiten feine Böden und tonige Verfüllungen besser. -
03 — Die Strecke, gegen die besonderen Stellen
Das Rad ist König auf der geraden Länge, in einer Ecke oder an einem Bauwerk unbrauchbar.
Dort übernimmt die Platte wieder. -
04 — Das Gewicht und die Kraft des Trägers
Das Rad liefert nichts:
es ist die Maschine, die verdichtet.
Ein kleiner Bagger auf einer dicken Verfüllung wird nicht dasselbe Ergebnis erzielen, welches Rad es auch sei.
Was vor der Bestellung geprüft wird
-
Das Verfüllmaterial und die Dicke der Lagen
Sand, Schotter, Mischkies, toniges Verfüllmaterial:
sie reagieren nicht auf dieselbe Weise, und die Lagendicke zählt ebenso viel wie das Werkzeug. -
Die Verdichtungsanforderung des Auftrags
Ist ein Grad vorgeschrieben, wird er gemessen.
Sagen Sie es uns:
das ändert die Empfehlung. -
Die Achse und ihre Lager
Das ist die einzige Verschleißstelle des Werkzeugs, und sie wird geschmiert.
Ein vernachlässigtes Lager kostet am Ende das Rad. - Die Schnittstelle Bezeichnung der Aufnahme oder Bolzenmaße.
