System Liebherr
der Haken, der den Bolzen aufnimmt, die Riegel und ihre Stellungsanzeige.
Das Bild zeigt das allen Standards gemeinsame Prinzip, nicht einen bestimmten Standard.
Darstellung nach einem bestehenden Produkt.
Herstellereigene Schnittstelle, ab Werk an dessen Maschinen montiert.
Sie wird am Ende des Löffelstiels abgelesen, nie in einem Katalog.
Andere Namen für dieses Werkzeug: Liebherr-Aufnahme, Liebherr-Schnellwechsler, Schnellwechsler.
- Familie
- Ankuppeln und anpassen
- Klassen (t)
- —
- Aufnahme
- Herstellerstandard
- Energie
- Je nach Ausführung, mechanisch oder hydraulisch — Durchflussmenge und Druck: wir berechnen es mit Ihnen für Ihre Maschine
Wozu es dient

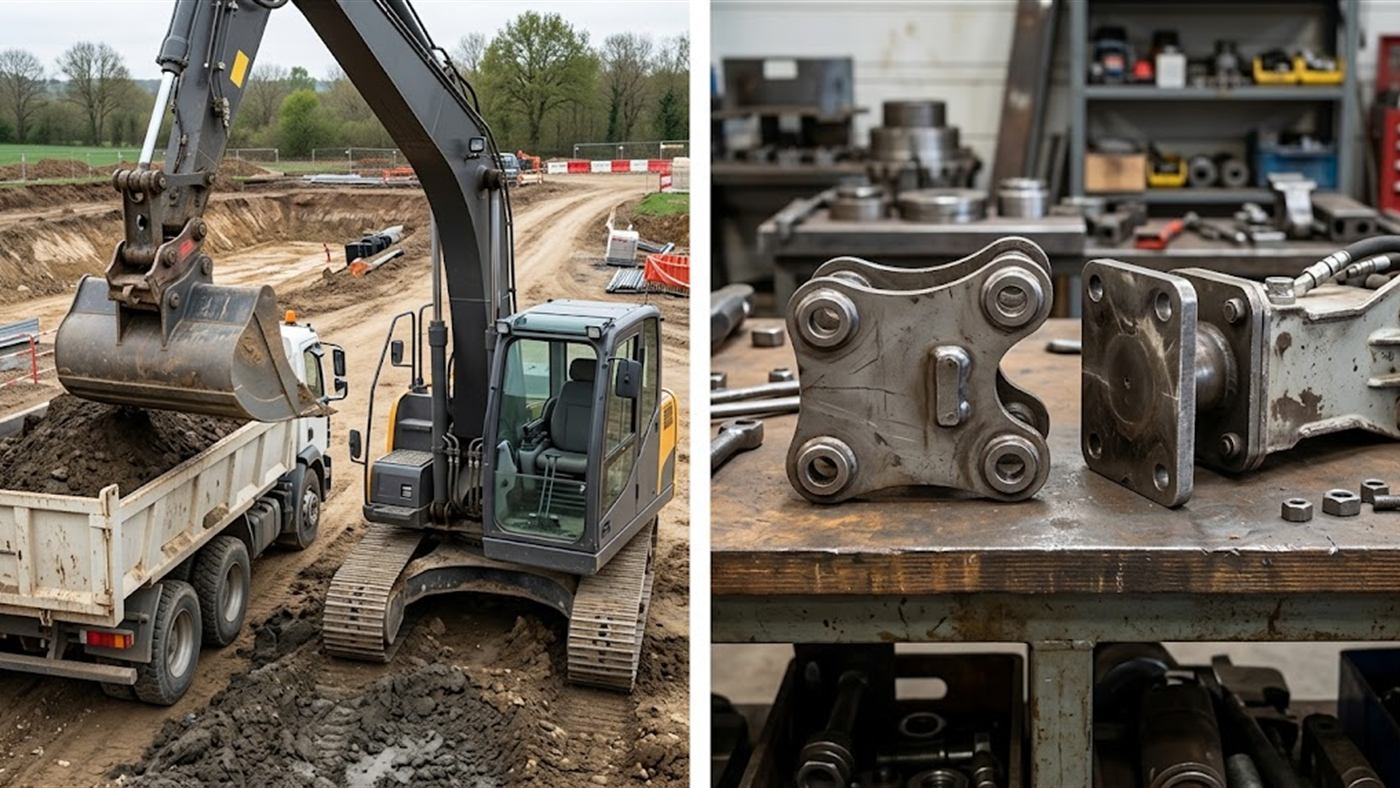

Rechts: die Aufnahme wird an der Maschine erfasst, bevor das Werkzeug gewählt wird.
Was ihn auszeichnet:
es ist ein Herstellerstandard, also an die Maschine gebunden und nicht an den Markt.
Computergeneriertes Bild.
Einen Herstellerstandard wählt man nicht:
er kommt mit der Maschine.
Das ist der grundsätzliche Unterschied zu einem Marktstandard wie Typ S oder Typ CW, den ein Besitzer übernimmt, weil er verbreitet ist.
Die Folge für den Kauf eines Werkzeugs ist unmittelbar:
zuerst wird der Schnellwechsler abgelesen, danach wird das Werkzeug gewählt.
Eine Gebrauchtmaschine kann sehr wohl von einem Vorbesitzer auf einen anderen Standard umgerüstet worden sein, und nichts in ihren Unterlagen wird das sagen.
Wir veröffentlichen für diesen Standard kein Maß und keinen Tonnagebereich. Das ist kein Versehen:
wir besitzen keines, das wir belegen könnten, und ein falsches Maß auf einem Aufnahmeblatt bedeutet eine Adapterplatte, die nicht passt.
Die Prüfung erfolgt an Ihrer Maschine, in der Studie. Sehen, warum wir Felder leer lassen.
Für welche Maschine?
Es gibt sie für Maschinen von 11 bis 75 t.
Zum Beispiel an einem Bagger von 10 bis 20 t beträgt das Gewicht meist 175 bis 320 kg.
Es ist ein Herstellerstandard.
Was das Werkzeug macht
Es dient dazu, das Werkzeug mit der Maschine zu kuppeln.
Zum Beispiel an einem Bagger von 10 bis 20 t: Bolzendurchmesser 60 bis 80 mm, Bolzenabstand 330 bis 530 mm.
Was hydraulisch nötig ist
Je nach Ausführung ist es mechanisch oder hydraulisch.
Für die hydraulische Ausführung, Durchflussmenge und Druck: wir berechnen sie mit Ihnen für Ihre Maschine.
Zahlen erhoben an 17 Modellen auf dem Markt.
Ihre Studie legt den genauen Wert für Ihre Maschine fest.
Ihre Maschine prüfen lassen.
Senden Sie uns ein Foto vom Ende des Löffelstiels und das Modell Ihres Baggers.
Wir sagen Ihnen, was sich daran montieren lässt, ohne dass Sie den Standard selbst bestimmen müssen.
- Ihre Maschine Ihre Marke und ihre Tonnage.
- Der Zusatzkreis Seine Durchflussmenge in l/min, sein Druck in bar, einfach- oder doppeltwirkend.
- Der vorhandene Schnellwechsler Sein System und seine Klasse.
- Die Arbeit Der Einsatz und das Material.
Auch ohne diese Angaben beginnt die Studie: wir fragen Sie danach.
Oder rufen Sie an unter 01 84 16 55 49 · unsere Leitungen sind 7 Tage die Woche von 7h bis 22h erreichbar.
Schriftliche Studie innerhalb von 3 Werktagen, vollständige Unterlagen.
Was die Wahl bestimmt
-
01 — Was an der Maschine montiert ist, an der Maschine abgelesen
Das ist die einzige gültige Ablesung.
Das Modell des Baggers genügt nicht, um sie abzuleiten:
dieselbe Maschine kann umgerüstet worden sein. -
02 — Die Ausführung, mechanisch oder hydraulisch
Ein hydraulischer Schnellwechsler wird aus der Kabine verriegelt.
Er setzt eine eigene Leitung voraus, und diese Leitung wird vorher geprüft, nicht nachher. -
03 — Was Sie bereits besitzen
Wenn Ihr Bestand diesen Standard trägt, erspart Ihnen das Festhalten daran eine Vielzahl von Adapterplatten.
Wenn Sie mit Mietmaschinen abwechseln, stellt sich die Frage anders. -
04 — Die Beschaffung der Adapterplatten
Ein Herstellerstandard ist weniger verbreitet als ein Marktstandard.
Das wirkt sich auf die Lieferzeiten aus, und diesen Punkt beziffert die Studie von Fall zu Fall.
Was vor der Bestellung geprüft wird
-
Der Bereich des Schnellwechslers, auf einem Foto
Ein Foto vom Ende des Löffelstiels, von der Seite und dann von vorn aufgenommen.
Es enthält allein schon, was zur Bestimmung der Schnittstelle nötig ist. -
Die Gravur oder das Schild, falls lesbar
Es trägt manchmal eine Referenz.
Ist sie abgewischt, übernimmt das Foto. - Das Vorhandensein einer Hydraulikleitung am Ende des Löffelstiels Sie entscheidet zwischen der mechanischen und der hydraulischen Ausführung.
-
Das genaue Modell und das Baujahr der Maschine
Sie ersetzen die Ablesung nicht.
Sie erlauben es, sie gegenzuprüfen. - Die Verriegelung und ihre Anzeige Ein Riegel, dessen Anzeige nicht in die Stellung zurückkehrt, ist eine Reparatur, die vor jedem Werkzeugkauf zu erledigen ist.
