Horizontalbohrgerät
Eine Leitung unter einer Straße, einem Weg oder einer Mauer durchführen, ohne sie zu öffnen.
Man geht auf der einen
Seite hinein, man kommt auf der anderen heraus, und dazwischen hat sich nichts bewegt.
Andere Namen für dieses Werkzeug: gesteuerte Bohrung, Horizontalbohrung, Horizontalbohrgerät, gesteuerter Bohrkopf, Unterquerungsbohrer, gesteuertes Vortreiben.
- Familie
- Bohren und verdichten
- Klassen (t)
- Wir berechnen es mit Ihnen für Ihre Maschine
- Aufnahme
- Wir berechnen es mit Ihnen für Ihre Maschine
- Energie
- Hydraulisch — Durchflussmenge und Druck: wir berechnen es mit Ihnen für Ihre Maschine
- Richtwert der Kraft
- 400 bis 6 000 kg
- Richtwert des Radius
- 2 à 6 m
Wozu sie dient

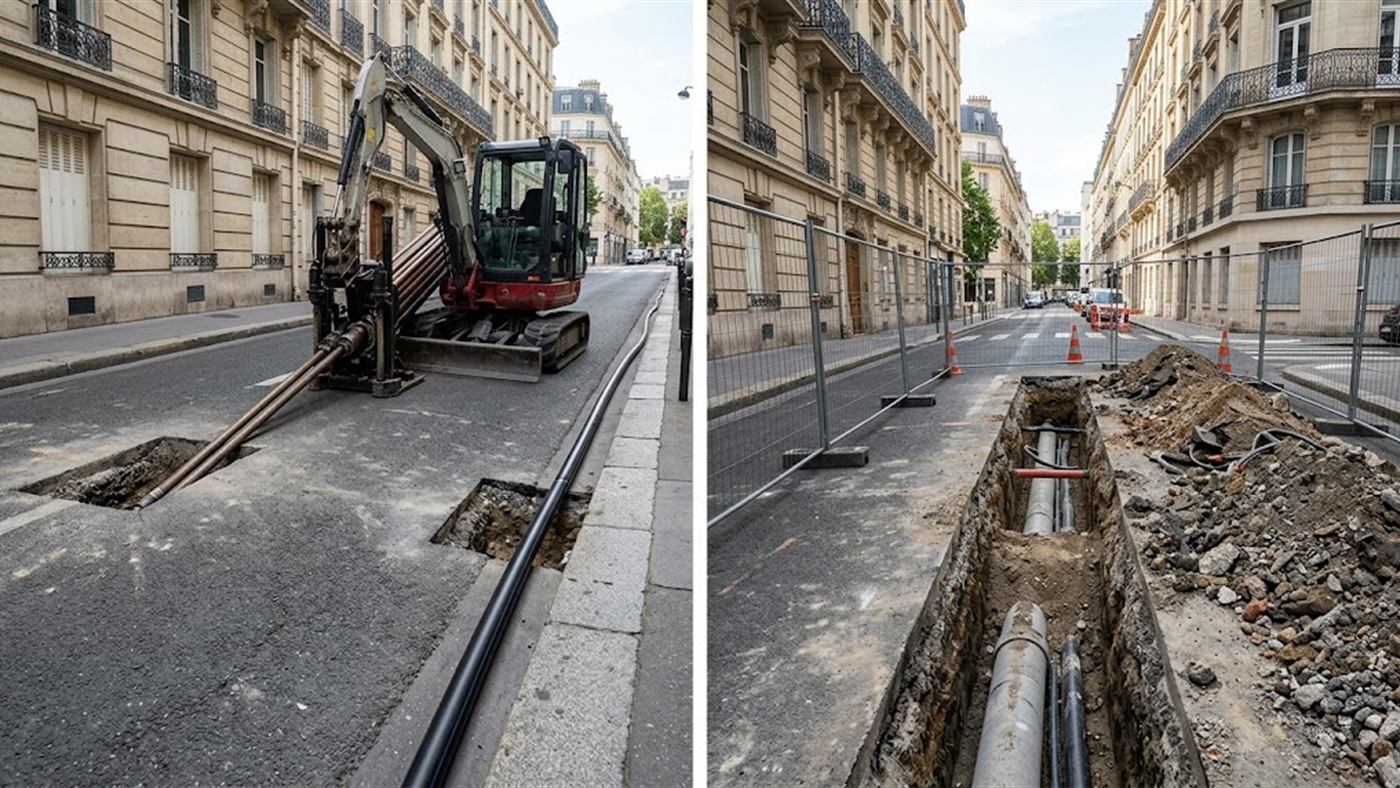

Rechts: der Graben erfordert Schneiden, Aushub, Verfüllung und Wiederherstellung der Fahrbahn.
Was es auszeichnet:
was Sie kaufen, ist das Nicht-Öffnen — und der Weg darf gekrümmt sein.
Computergeneriertes Bild.
Ein Bohrkopf kommt unter der Erde voran, gesteuert, und zieht hinter sich das Leerrohr oder
die zu verlegende Leitung.
Der Weg darf gekrümmt sein:
man geht hinunter, man unterquert
das Hindernis, man kommt wieder herauf.
An einem Modell erhobene Werte ergeben eine Kraft von 400 bis
6 000 kg und einen Biegeradius von 2 bis 6 m.
Diese
Zahlen beschreiben eine Baureihe, kein Gerät:
sie geben die Größenordnung
des abgedeckten Bereichs an.
Was Sie kaufen, ist das Nicht-Öffnen. Unter einer Fahrbahn
verlangt der Graben einen Schnitt, eine Instandsetzung, eine Beschilderung und oft eine
Aufbruchgenehmigung.
Unter einem Weg oder einem Rasen verlangt er eine
Wiederherstellung.
Die gesteuerte Bohrung beseitigt all das — und dort wird die Rechnung gemacht,
nicht am Preis des Werkzeugs.
Für welche Maschine?
Die Klasse der Maschine und das Schnellwechslersystem: wir berechnen sie mit Ihnen für Ihre Maschine.
Was das Werkzeug macht
Zur Orientierung: eine Kraft von 400 bis 6 000 kg und ein Radius von 2 bis 6 m.
Das Drehmoment, die Drehzahl und das Gewicht des Bohrgeräts: wir berechnen sie mit Ihnen für Ihre Maschine.
Was hydraulisch nötig ist
Es arbeitet hydraulisch.
Der Kreis, die Durchflussmenge, der Druck und die Leckölleitung zum Tank: wir berechnen sie mit Ihnen für Ihre Maschine.
Zahlen erhoben an unseren Modellen auf dem Markt.
Ihre Studie legt den genauen Wert für Ihre Maschine fest.
Sie haben diese Zahlen nicht?
Ein Foto der Maschine genügt für den Anfang.
Ihre Maschine prüfen lassen.
Geben Sie uns Ihr Baggermodell an, die zu überwindende Länge, was Sie durchführen und
worunter.
Sagen Sie uns vor allem, was Sie über den Boden wissen:
er entscheidet, ob
die gesteuerte Bohrung die richtige Antwort ist.
- Ihre Maschine Ihre Marke und ihre Tonnage.
- Der Zusatzkreis Seine Durchflussmenge in l/min, sein Druck in bar, einfach- oder doppeltwirkend.
- Der vorhandene Schnellwechsler Sein System und seine Klasse.
- Die Arbeit Der Einsatz und das Material.
Auch ohne diese Angaben beginnt die Studie: wir fragen Sie danach.
Oder rufen Sie an unter 01 84 16 55 49 · unsere Leitungen sind 7 Tage die Woche von 7h bis 22h erreichbar.
Schriftliche Studie innerhalb von 3 Werktagen, vollständige Unterlagen.
Der ganze Nutzen des Verfahrens liegt in dem, was man nicht sieht.
Computergrafik.
Was die Wahl bestimmt
-
01 — Die zu überwindende Länge
Sie bestimmt die nötige Kraft.
Einen Weg von vier Metern zu queren und unter einer Departementsstraße durchzugehen gehören nicht zu demselben Material. -
02 — Der zulässige Biegeradius
Er entscheidet über die Tiefe, die man auf einer gegebenen Strecke erreichen kann.
Ein großer Radius zwingt dazu, weit vom Hindernis entfernt einzufahren; ein enger Radius erlaubt es, schnell hinunterzugehen, um den Preis einer stärkeren Beanspruchung des Gestänges. -
03 — Die Bodenart, die der wirkliche Richter ist
Die gesteuerte Bohrung mag gleichmäßige Gelände.
Die Auffüllungen, die Blöcke und die alten Mauerwerke lenken den Kopf ab — und ein abgelenkter Kopf kommt dort heraus, wo er nicht sollte. - 04 — Der Durchmesser dessen, was man einzieht Ein Elektroleerrohr, ein Bewässerungsrohr und eine Abwasserleitung verlangen weder dieselbe Aufweitung noch dieselbe Zugkraft.
Bohrgerät oder Grabenfräse? Die
Grabenfräse öffnet und schließt wieder:
sie ist schneller
und weit billiger auf freiem Gelände.
Das Bohrgerät rechtfertigt sich nur,
wenn Öffnen verboten, zu langwierig oder zu teuer ist.
Auf einer
und derselben Baustelle setzt man oft beide ein:
den Graben bis zur Straße, die
Bohrung unter der Straße.
Was vor der Bestellung geprüft wird
- Die Zusatzleitung, ihre Durchflussmenge und ihr Druck Das Bohren verlangt Kraft ebenso sehr wie Menge. Die 7 Kriterien ansehen.
-
Die vorhandenen Leitungen auf der Trasse
Das ist die wichtigste Prüfung, und sie ist vorgeschrieben.
Eine blinde Bohrung unter einer Fahrbahn ist kein eingegangenes Risiko:
das ist ein Fehler. -
Die Ein- und Austrittsstellen
Es braucht Platz auf beiden Seiten und einen Zugang für die Maschine.
Das wird im Gelände geprüft, nicht auf einem Plan. -
Die Schnittstelle
Art und Größe der Aufnahme oder Bolzenmaße.
Das Werkzeug wird mit der entsprechenden Adapterplatte geliefert — die Aufnahmen ansehen.
