Skelettlöffel
Ihr Abstand entscheidet darüber, was im Löffel bleibt.

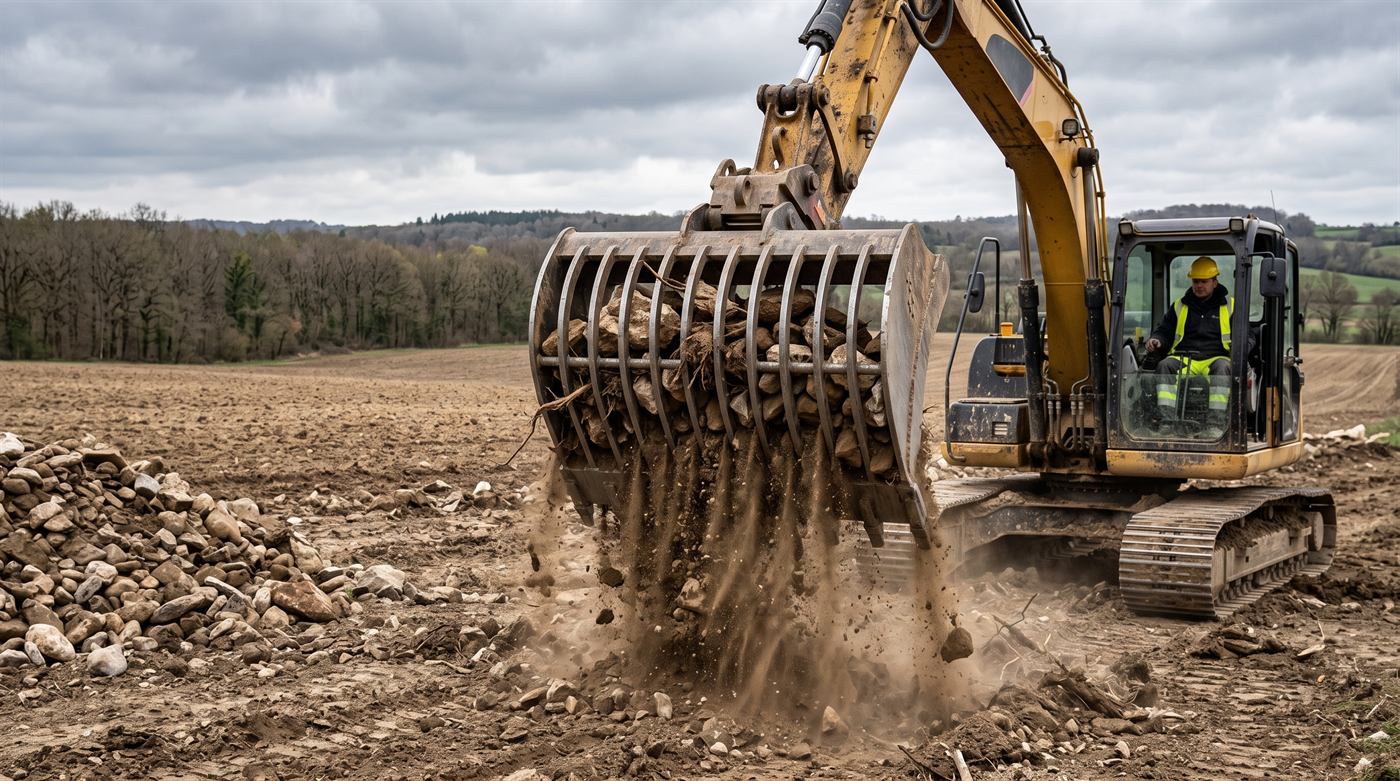

Computergrafik.
Ein Löffel, dessen Boden durchbrochen ist:
die feine Erde geht zwischen den Stäben durch, die
Steine bleiben darin.
Die Trennung geschieht während des Ladens, ohne zusätzliche
Maschine.
Andere Namen für dieses Werkzeug: Stablöffel, Löffel mit Stäben, durchbrochener Löffel, Sortierlöffel, Steinsammellöffel, Gitterlöffel, Entsteinungslöffel.
- Familie
- Erdbau und Grabenräumung
- Klassen (t)
- 0,6 bis 52 t
- Aufnahme
- Alle, über Adapterplatte
- Energie
- Keine — passives Werkzeug
Wozu es dient

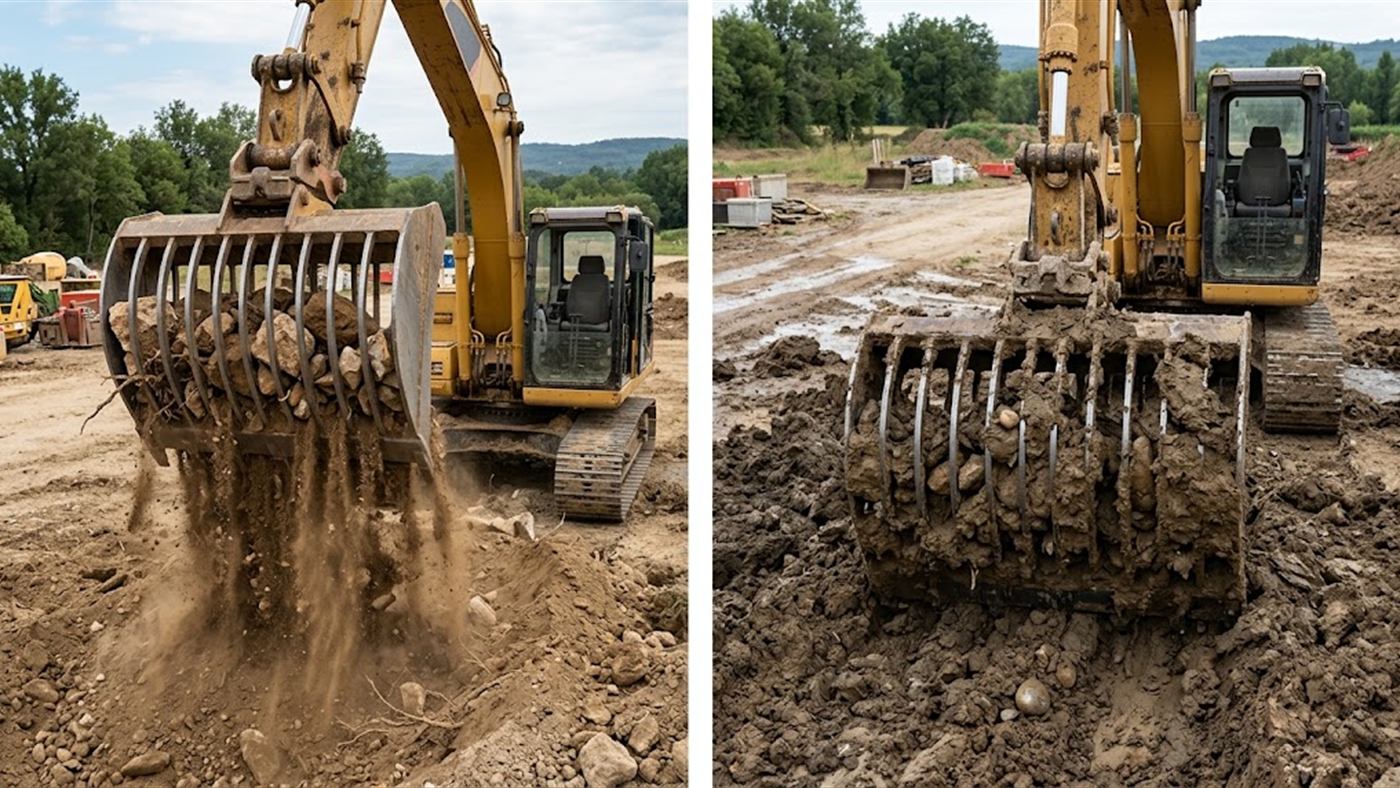

Rechts: in feuchtem Lehmboden kleben die Klumpen und setzen die Stäbe zu.
Was ihn auszeichnet:
der Abstand der Stäbe ist seine einzige Einstellung — und er lässt sich nachträglich nicht ändern.
Computergeneriertes Bild.
der Abstand der Stäbe macht die ganze Sortierung.
Er lässt sich nachträglich nicht verstellen.

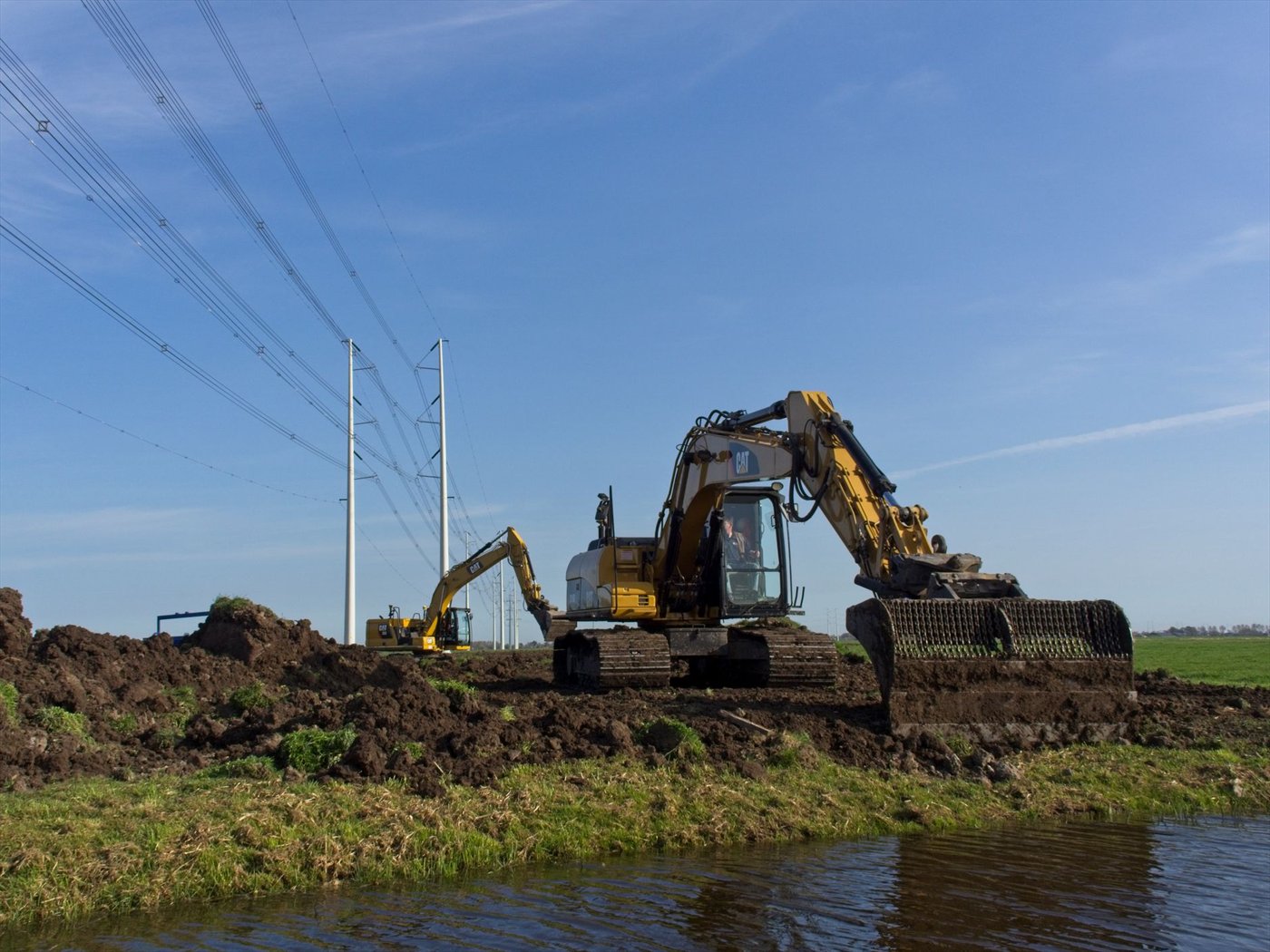

Foto:
D. Stelloh, CC BY-SA 3.0, über Wikimedia Commons, verkleinert, Name des Vermieters entfernt.
Der Boden und die Seiten sind durch Stäbe ersetzt.
Indem man den Löffel belädt und dann
schüttelt, entweichen die Erde und die Feinanteile, und es bleibt nur, was
nicht hindurchgeht:
Steine, Wurzeln, Bauschutt, Alteisen.
Es ist das Werkzeug für den Aushub, den man nicht ganz abfahren will.
Eine Fläche
entsteinen, Wasserbausteine aus einem Aushub zurückgewinnen, eine Auffüllung vor der
Wiederverwendung reinigen, den Bauschutt von einer zu erhaltenden Erde trennen.
Er ist kein Sieb. Er trennt grob in zwei Teile, das,
was hindurchgeht, und das, was nicht hindurchgeht.
Um eine klassierte Körnung und eine
gleichmäßige Leistung zu erhalten, braucht es die
Siebschaufel und sie verlangt eine
Hydraulikleitung.
Warum er sich schnell bezahlt macht
Jeder Kubikmeter Erde, der auf der Baustelle bleibt, ist ein Kubikmeter, den man
nicht abfährt und den man danach nicht als Zufuhr wieder kauft.
Bei einem Erdbau für ein
Wohngebiet oder der Aufarbeitung einer Fläche liegt dort die Ersparnis — nicht
im Preis des Werkzeugs.
Er braucht keinerlei Hydraulikleitung:
er wird an die Aufnahme montiert und er
arbeitet.
Es ist die Sortierung, die am wenigsten kostet, um sie einzurichten.
Die ganze Familie sehen →
Für welche Maschine?
Es gibt sie für Maschinen von 1,9 bis 52 t.
Zum Beispiel an einem Bagger über 20 t beträgt das Gewicht meist 796 bis 3 800 kg.
Er wird über Adapterplatte an alle Aufnahmen angebaut, oder an den Morin-Schnellwechsler, Module 2 und 3.
Was das Werkzeug macht
Zum Beispiel bei einer Breite von 1 200 mm: Inhalt 572 bis 1 424 l, Zähnezahl 4 bis 5.
Was hydraulisch nötig ist
Er benötigt keinen Hydraulikanschluss: er hat weder Motor noch Hydraulikkreis.
Nötig sind meist 130 bis 180 l/min bei einem Druck von 210 bis 230 bar, je nach Größe der Maschine.
Zahlen erhoben an 34 Modellen auf dem Markt.
Ihre Studie legt den genauen Wert für Ihre Maschine fest.
Ihre Maschine prüfen lassen.
Geben Sie uns Ihr Baggermodell an und vor allem die Art Ihrer Erde:
trocken oder
feucht, sandig oder tonig, und was Sie zurückgewinnen wollen.
Das
bestimmt den Abstand, und der Abstand bestimmt alles Übrige.
- Ihre Maschine Ihre Marke und ihre Tonnage.
- Der Zusatzkreis Seine Durchflussmenge in l/min, sein Druck in bar, einfach- oder doppeltwirkend.
- Der vorhandene Schnellwechsler Sein System und seine Klasse.
- Die Arbeit Der Einsatz und das Material.
Auch ohne diese Angaben beginnt die Studie: wir fragen Sie danach.
Oder rufen Sie an unter 01 84 16 55 49 · unsere Leitungen sind 7 Tage die Woche von 7h bis 22h erreichbar.
Schriftliche Studie innerhalb von 3 Werktagen, vollständige Unterlagen.
Das Sortieren geschieht beim Laden, ohne zusätzliche Maschine.

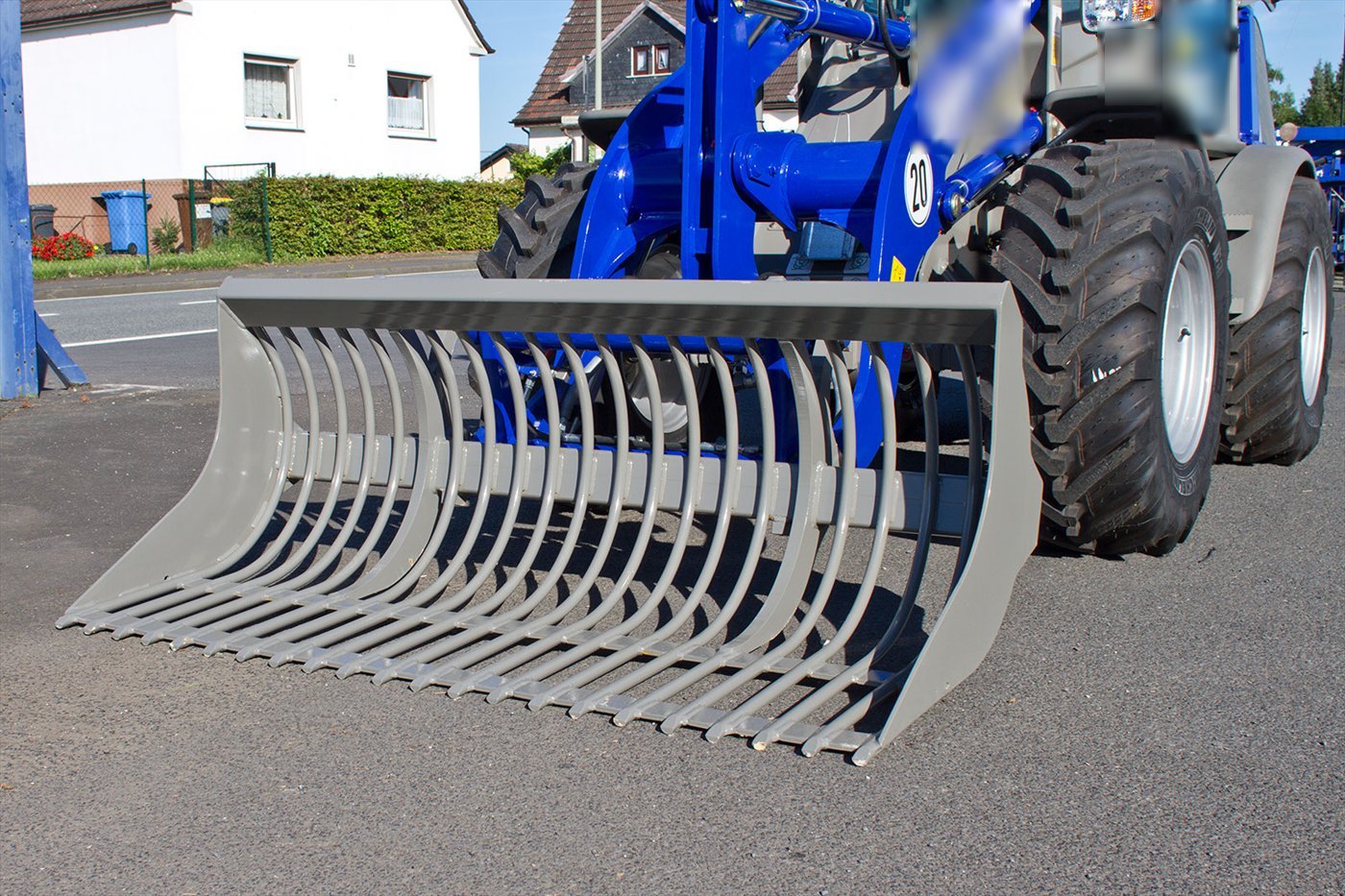

Foto:
Theo Felten, Pexels-Lizenz, über Pexels.
-
Gitterlöffel
Prinzip — sehr oft dasselbe Werkzeug unter anderem Namen; der Unterschied liegt, wenn es ihn gibt, in der Form der Öffnung: Stäbe oder Gitter.
Einsatz — verglichen wird der erreichte Trennschnitt, nicht die Bezeichnung, um einen Haufen gelegentlich ohne hydraulisches Werkzeug zu sortieren. -
Aufreißzähne und Ripper
Prinzip — ein einzelner Zahn bündelt die Kraft des Arms auf einen Punkt, ohne etwas zu sortieren.
Einsatz — er öffnet zerklüfteten Fels oder dichten Boden vor dem Löffel; was bereits gelöst ist, trennt er nicht.
Wird montiert an, im Herstellerbeispiel: Morin
Was die Wahl bestimmt
-
01 — Der Abstand der Stäbe
Das ist die einzige Einstellung des Werkzeugs, und sie lässt sich nachträglich nicht ändern.
Er entscheidet darüber, was im Löffel bleibt.
Zu eng, geht die Erde nicht hindurch und die Sortierung findet nicht mehr statt; zu weit, gehen die Steine mit ihr hindurch. -
02 — Die Art der Erde
Eine trockene, sandige Erde geht mühelos durch die Stäbe.
Eine tonige oder feuchte Erde klebt, bildet Klumpen und verstopft die Durchgänge.
Auf diesen Böden bricht die Leistung ein — das ist die Grenze, die man vor dem Kauf kennen muss. -
03 — Die Festigkeit der Stäbe
Die Stäbe arbeiten bei jeder Erschütterung und bei jedem Stein auf Biegung.
Das ist das Teil, das bricht, und sein Querschnitt zählt mehr als der angegebene Inhalt des Löffels. -
04 — Der Inhalt, auf die Maschine bezogen
Ein Skelettlöffel ist leichter als ein geschlossener Löffel gleichen Volumens, aber er
belädt sich mit Steinen.
Das Einsatzgewicht, nicht das Leergewicht, ist das, was am Auslegerende zählt.
Was vor der Bestellung geprüft wird
-
Die Klasse der Maschine
Modelle sind für Bagger von 0,6 bis 52 t erhoben.
Das ist ein Bereich einer Baureihe, keine Verträglichkeit:
jeder Löffel zielt auf eine enge Klasse innerhalb dieses Bereichs. -
Der Abstand der Stäbe, für Ihren Boden
Beschreiben Sie den Boden, statt ein Maß aus dem Katalog zu wählen.
Das ist der Punkt, an dem ein Irrtum das Werkzeug unbrauchbar macht. -
Das Gewicht am Auslegerende, beladen
Die Sortierung erfolgt durch Schütteln, oft mit gestrecktem Ausleger.
Das ist der ungünstigste Fall für die Standsicherheit. -
Die Schnittstelle
Art und Größe der Aufnahme oder Bolzenmaße.
Das Werkzeug wird mit der entsprechenden Adapterplatte geliefert — die Aufnahmen ansehen.
