Attache rapide mécanique
Le verrouillage est manuel :
le conducteur descend, met en place, verrouille.
C'est la première marche entre la dépose d'axes et le porte-outils.
Autres noms de cet outil : coupleur mécanique, attache manuelle, attache rapide à verrouillage manuel.
- Famille
- Accoupler et adapter
- Classes (t)
- Toutes
- Attache
- Elle est l'attache
- Énergie
- Aucune — outil passif
À quoi il sert
À droite : le coupleur hydraulique, lui, demande une ligne le long du balancier.
Ce qui la distingue :
le verrouillage se fait à la main, machine arrêtée — le plus simple des systèmes, et celui qui fait descendre.

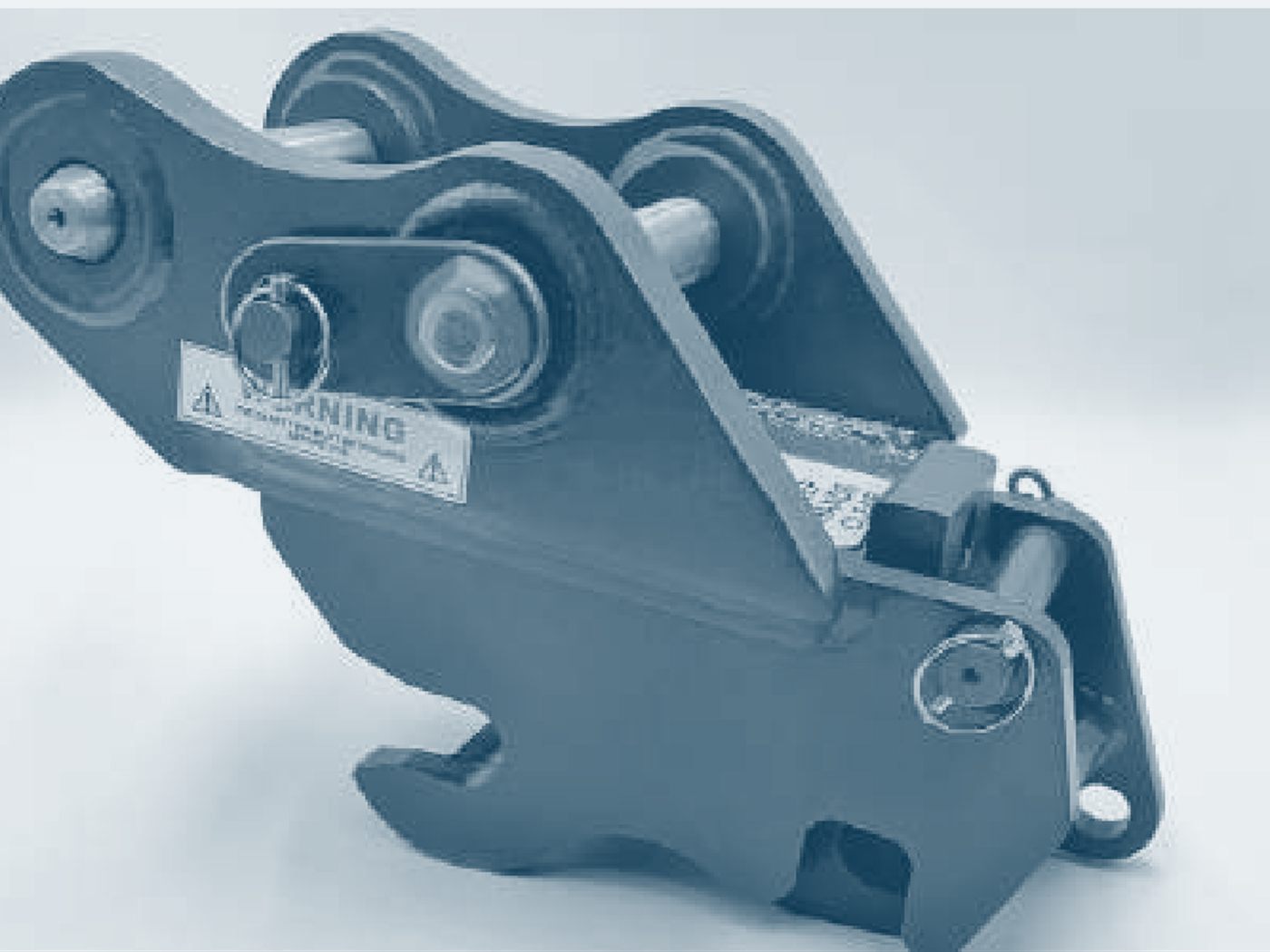

Image de synthèse.
une seule pièce à manœuvrer pour changer d'outil.
Limite :
elle ajoute sa hauteur entre le balancier et l'outil.

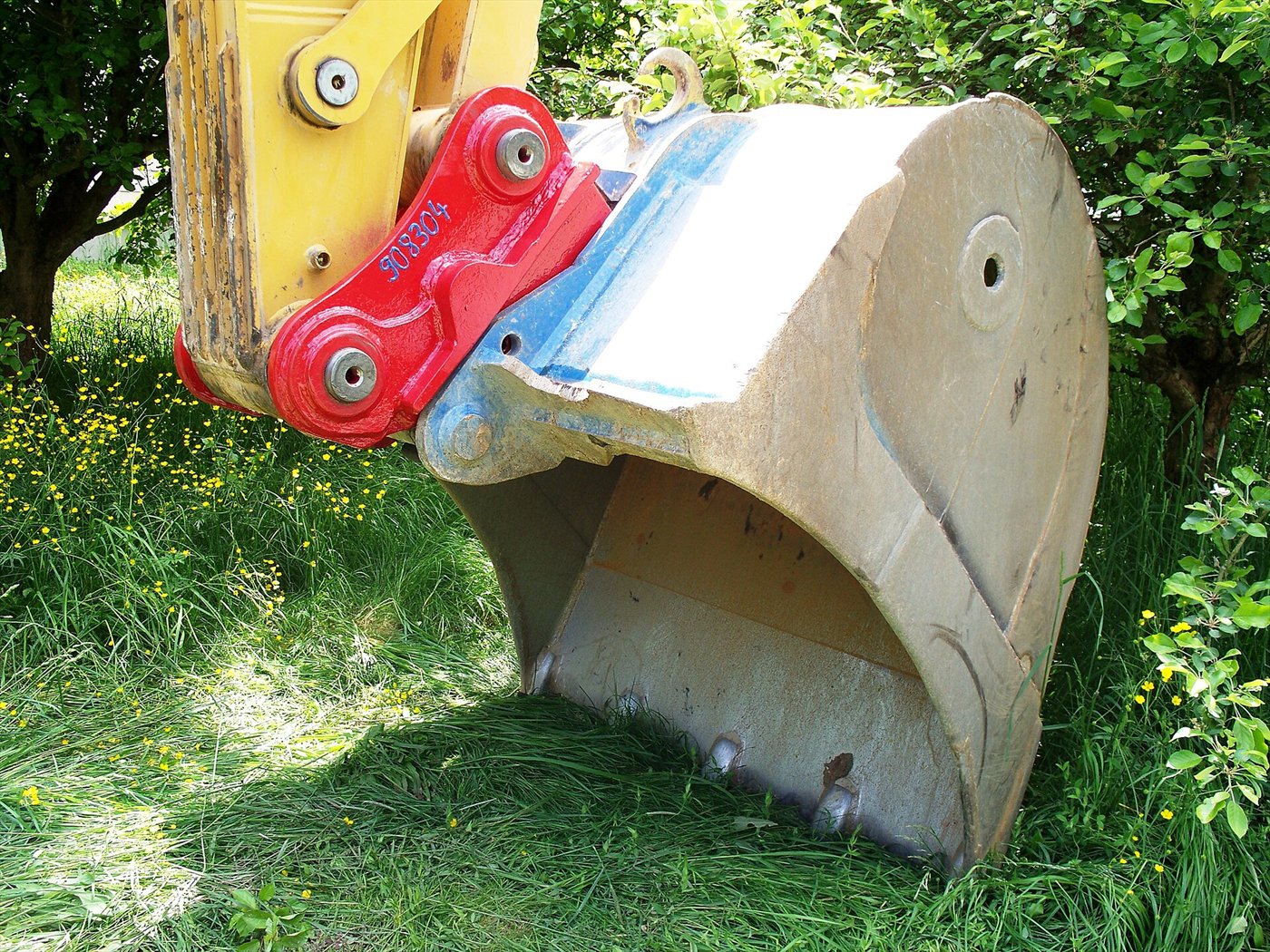

Photo :
High Contrast, CC BY 3.0 DE, via Wikimedia Commons, redimensionnée.
ses crochets reçoivent les axes du godet.

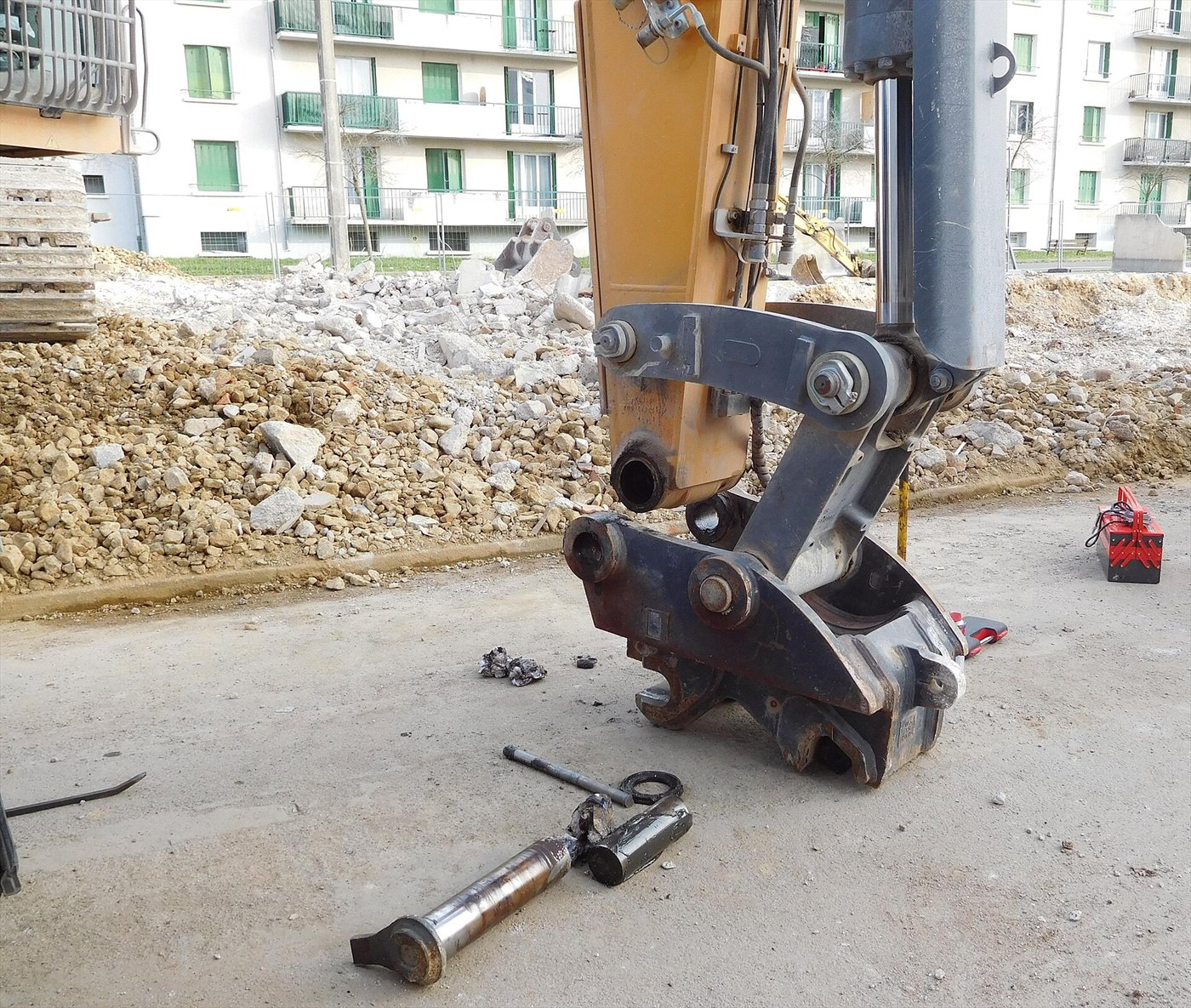

Au sol, un axe cassé :
c'est la pièce que l'on contrôle en premier.
Photo :
Cjp24, CC BY-SA 4.0, via Wikimedia Commons, redimensionnée.
Elle se monte à demeure en bout de balancier et reçoit ensuite tous les outils portant la platine correspondante.
Le changement d'outil passe de la dépose de deux axes à une manœuvre de quelques minutes, sans outillage lourd.
Elle ne demande rien à l'hydraulique de la machine :
c'est ce qui la rend possible sur presque tous les porteurs, y compris anciens, et ce qui explique qu'elle reste le premier équipement conseillé à qui possède deux outils et une seule pelle.
Sa limite est une descente de cabine à chaque changement. Au-delà de deux ou trois changements par jour, le temps de conducteur perdu paie l'écart avec un coupleur hydraulique.
Le calcul se fait en heures, pas en prix d'achat. Voir les cinq technologies d'attelage.
Sur quelle machine ?
Il en existe pour des machines de 1 à 35 t.
Par exemple, sur une mini-pelle de 2 à 5 t, le poids est en général de 14 à 70 kg.
Ce que fait l'outil
Elle se fixe sur les axes du balancier, fabriquée aux cotes de votre pelle : axe et entraxes sont confirmés à la commande.
Par exemple, sur une mini-pelle de 2 à 5 t : diamètre d'axe de 30 à 40 mm, largeur de 230 à 270 mm.
Ce qu'il faut côté hydraulique
Elle ne demande aucun branchement hydraulique : son verrouillage est mécanique.
Chiffres relevés sur 42 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Donnez-nous la marque, le modèle et le tonnage de votre pelle, et une photo du bout de balancier.
Si vous avez déjà des outils, dites-le :
le standard doit rester le même.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
Illustration d'après un produit existant.
C'est la pièce qui décide de ce que la machine pourra porter demain.
Vidéo de synthèse.
Ce qui détermine le choix
-
01 — La taille, imposée par la machine
La classe du porteur commande la taille d'attache.
La désignation est en général gravée ou peinte sur l'attache d'origine, et une photo du bout de balancier suffit le plus souvent à la lire. -
02 — Le standard du parc
Si des outils sont déjà équipés, c'est leur standard qui décide.
En changer imposerait de repasser tout le parc en platines neuves. -
03 — La double sécurité
Un dispositif qui empêche le décrochage accidentel n'est pas une option de confort.
C'est l'outil qui tombe qui est en jeu. -
04 — L'état des axes de la machine
Des perçages ovalisés se voient au montage et pas avant.
Ils se reprennent, mais cela se prévoit.
Ce qui se vérifie avant commande
-
La désignation de votre attache
Type et taille, relevés sur l'attache elle-même.
À défaut, la marque, le modèle et le tonnage de la machine. - La cohérence avec les outils déjà au parc Une attache neuve dans un autre standard rend inutilisables les platines existantes.
-
La hauteur ajoutée
Toute attache éloigne l'outil du balancier.
Sur une petite machine, cela se paie en portée et en effort d'arrachement. - Le dispositif de sécurité Sa nature, et le geste exact qu'il demande au conducteur.
