Pelle hydraulique sur chenilles
La machine autour de laquelle ce site est construit.
Une tourelle qui tourne, un bras qui articulé, une ligne hydraulique disponible en bout de bras :
tout est fait pour que l'outil change et que la machine reste.
Autres noms de cet engin : pelle mécanique, pelleteuse, excavateur, 'pelle'.
- Catégorie
- CACES R.482A catégorie B1 au-delà de 6 t ; catégorie A en dessous
- Statut
- Porteur direct d'accessoires
Ce qu'il fait
sa tourelle tourne sans que la machine bouge — elle travaille à l'arrêt, dans un espace fermé.
la tourelle qui tourne, le bras qui plie, et le châssis qui reste posé.
C'est la machine autour de laquelle tout ce site est construit.

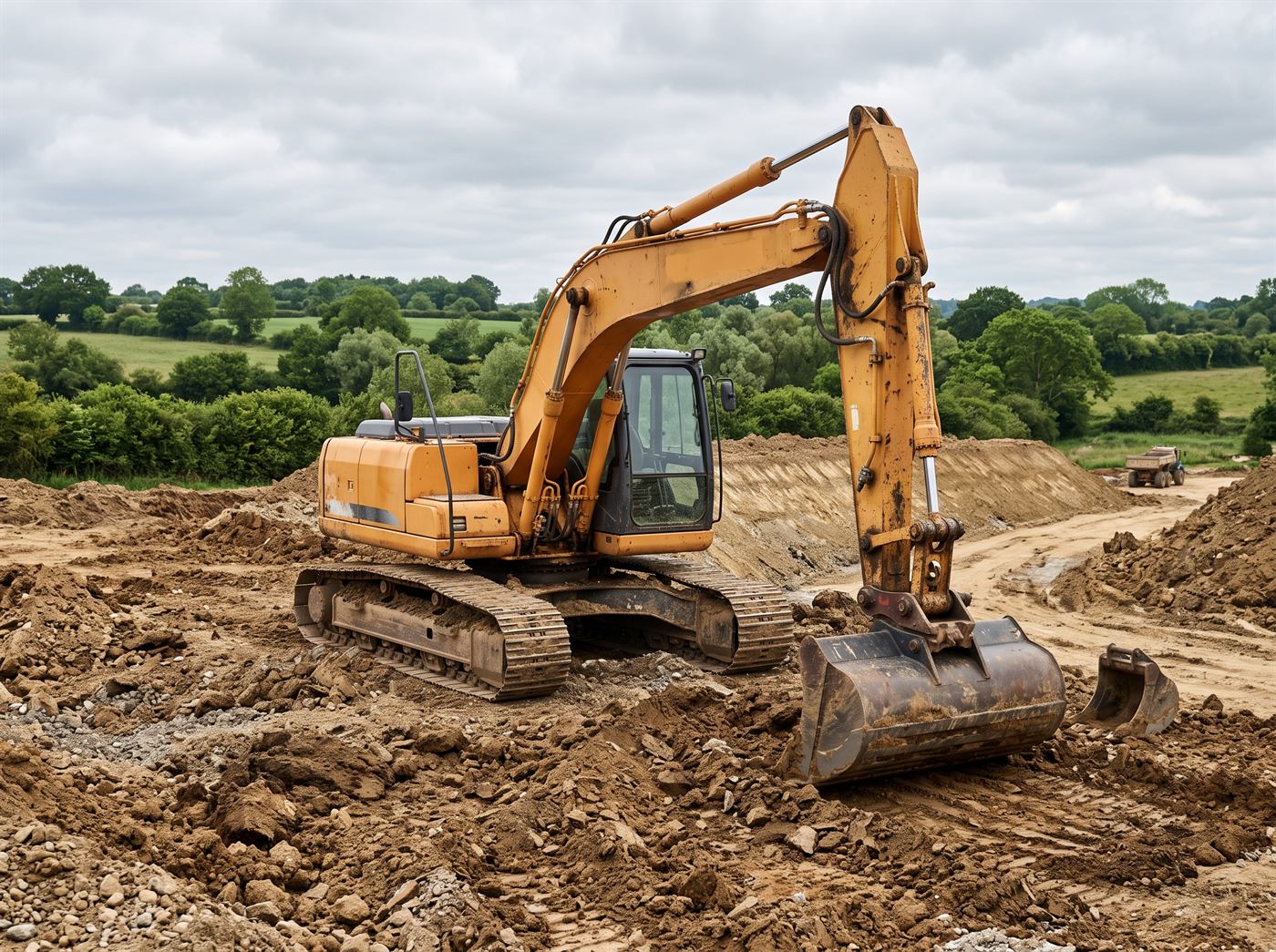

Image de synthèse.
c'est sa rotation qui travaille, pas son translation.

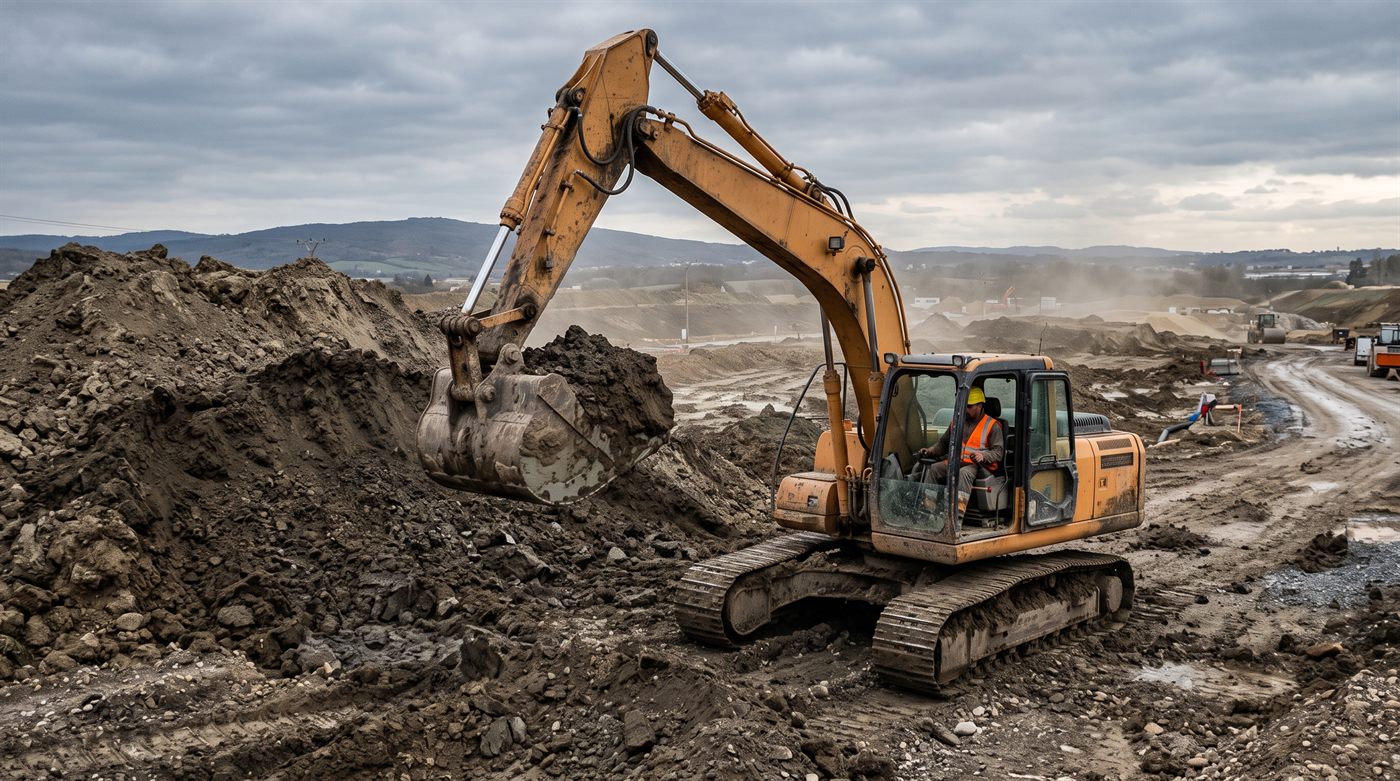

Image de synthèse.
Creuse, reprend, charge, démolit.
Sa tourelle tourne sans que la machine bouge, ce qui lui permet de travailler à l'arrêt dans un espace fermé.
Ce qu'il ne fait pas. Elle ne roule pas vite et elle ne transporte pas.
Sur du linéaire, elle perd contre tout le reste.
Ce qui commande le montage d'un accessoire
-
La classe de la machine
C'est elle qui borne le poids et le volume de l'outil admissibles.
Un outil trop lourd n'est pas seulement inefficace :
il déstabilise la machine et fatigue le bras. -
Le système d'attache
Attelage direct, attache rapide mécanique, hydraulique ou automatique, et le type de l'attache elle-même.
C'est la première chose à identifier, et celle sur laquelle on se trompe le plus souvent. -
Le débit de la ligne auxiliaire
Exprimé en litres par minute.
Un outil hydraulique alimenté en dessous de son débit travaille mal ; alimenté au-dessus, il chauffe et s'use. -
La pression disponible
En bars.
Le débit fait la vitesse, la pression fait l'effort.
Les deux se vérifient, jamais l'un sans l'autre. -
Le retour libre au réservoir
Certains outils, marteau et broyeur en tête, l'exigent.
Son absence ne se voit pas sur une fiche commerciale et se découvre au montage. -
La capacité de levage à la portée de travail
Elle n'a rien à voir avec le poids de la machine.
Elle se lit sur l'abaque du constructeur, à la portée et à la hauteur réelles du travail.
Un modèle, à titre de repère
Les valeurs ci-dessous ne valent que pour ce modèle.
Elles sont là pour donner un ordre de grandeur à qui n'en a aucun, pas pour servir de référence.
- Poids en ordre de marche
- 22 600 kg (flèche normale, bras R2.9, godet 1,19 m³)
- Puissance ISO 9249
- 128,5 kW
- Pompe principale
- 429 l/min (deux pompes de 214,5 l/min)
- Pression maximale
- 35 000 kPa, soit 350 bar (équipement normal)
- Pression, levage lourd
- 38 000 kPa, soit 380 bar
Réserve. Le débit du circuit auxiliaire dépend de l'équipement optionnel monté :
il n'est pas publié dans cette fiche et se relève sur la machine.
Source. Fiche technique Caterpillar, référence AFXQ2161-07,
document de septembre 2023, relevé le 1er septembre 2026.
Ces valeurs sont celles d'un modèle précis, à une date précise. Elles ne décrivent pas une catégorie :
il n'existe pas de caractéristiques d'une chargeuse compacte en général, il existe celles du modèle que vous avez.
Elles changent d'un millésime à l'autre et ne remplacent jamais la fiche technique de votre machine.
