Pince de tri hydraulique

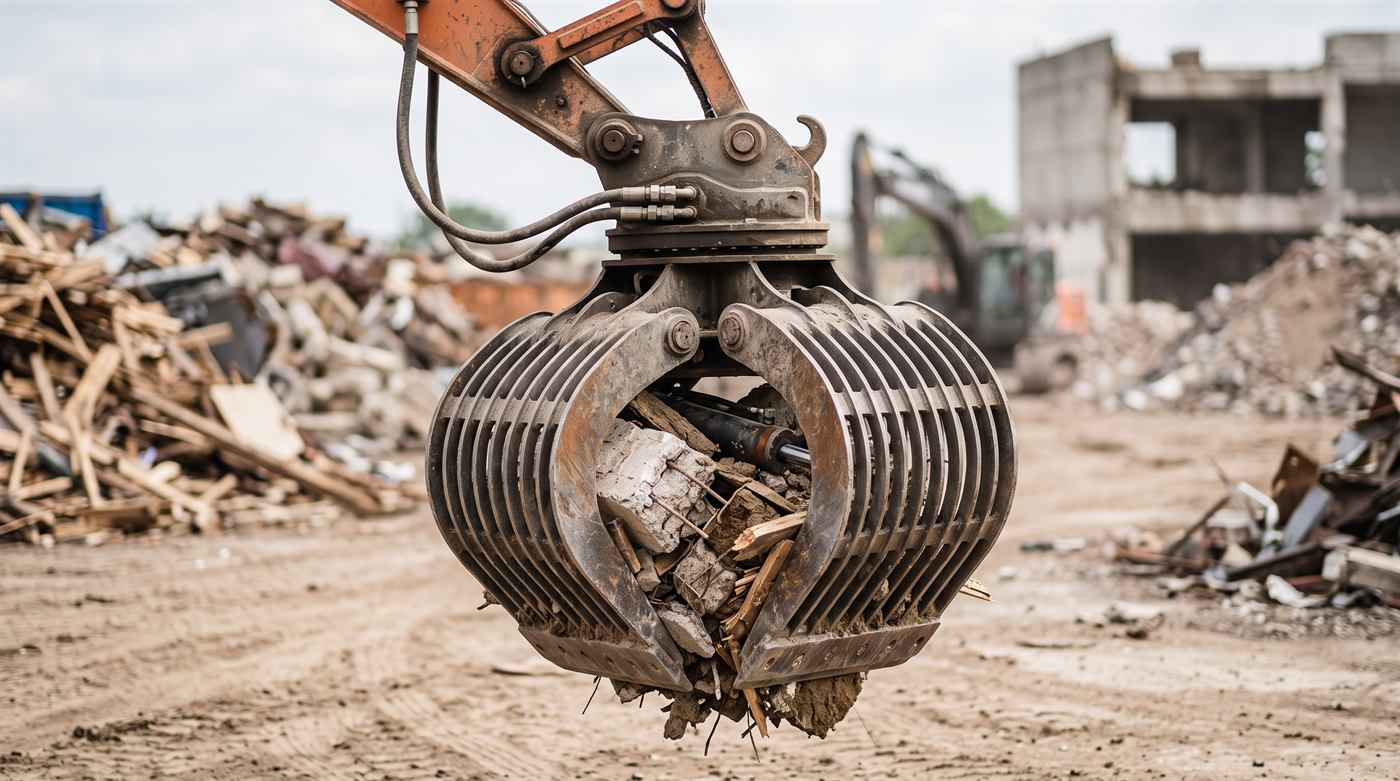

Les barreaux laissent filer les fines pendant le déplacement — on transporte le matériau, pas la terre.
Image de synthèse.
La pince de tri assure la préhension et le déplacement de matériaux sur les
chantiers de démolition et de recyclage.
Elle se monte sur le balancier d'une
pelle sur chenilles comme sur pneus.
Autres noms de cet outil : pince de tri sélective, pince de
manutention, grappin de tri, benne preneuse.
Si vous cherchez sous un de ces
noms, vous êtes au bon endroit.
- Famille
- Trier et saisir
- Classes (t)
- 1 à 68 t
- Attache
- Toutes, par platine
- Énergie
- Hydraulique — débit et pression : on le calcule avec vous pour votre machine
- Rotation
- Selon modèle
À quoi elle sert

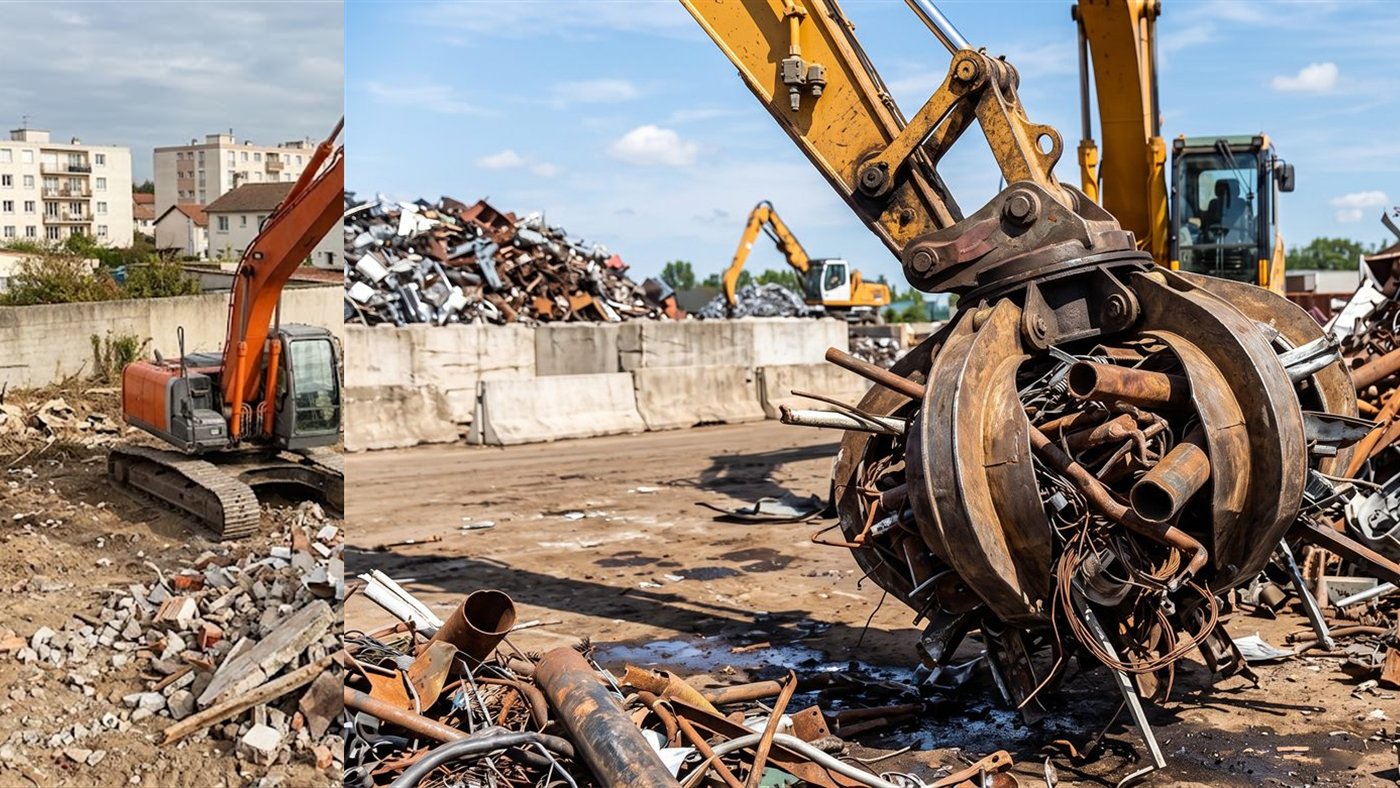

À droite : un grappin prend du vrac mélangé, sans séparer les matériaux.
Ce qui les distingue :
le serrage demande une ligne, la rotation en demande une seconde.
Images de synthèse.
Elle sépare mécaniquement les gravats, le bois et la ferraille en vue de leur
valorisation.
Les deux mâchoires appliquent une force de compression continue
sur les éléments saisis, ce qui permet de les manutentionner sans les laisser
échapper.
Selon les modèles, un moteur hydraulique oriente la charge sur 360°.
Cette
fonction n'est pas un confort :
sans elle, l'opérateur repositionne la machine à
chaque prise, et le rendement d'une journée de tri s'en ressent directement.
Les mâchoires ajourées laissent passer les fines pendant le déplacement, ce qui
évite de charger de la terre avec les matériaux à trier.
Une valve de maintien
sur le vérin fige la position des coquilles en cas de chute de pression dans le
circuit.
Pince de tri ou grappin ?
Une pince de tri saisit et sépare des matériaux hétérogènes :
elle referme deux
mâchoires l'une contre l'autre.
Un grappin prend du vrac avec plusieurs griffes
qui se rejoignent au centre.
Sur un chantier de démolition mixte — béton, ferraille, bois —, c'est la pince
qui permet de constituer des bennes séparées.
Sur du branchage ou de la bille de
bois, le grappin travaille plus vite.
Sur quelle machine ?
Il en existe pour des machines de 1 à 78 t.
Par exemple, sur une pelle de plus de 20 t, le poids est en général de 1 010 à 4 220 kg.
Elle se monte sur toutes les attaches rapides, ou en direct sur les axes.
Ce que fait l'outil
La rotation existe selon le modèle.
Par exemple, sur une pelle de plus de 20 t : ouverture maximale de 1 950 à 3 050 mm, largeur de 920 à 1 650 mm.
Ce qu'il faut côté hydraulique
Elle demande deux lignes hydrauliques double effet, l'une pour le serrage, l'autre pour la rotation, avec retour libre au réservoir.
Il faut en général de 10 à 250 l/min, avec une pression de 80 à 350 bar, selon la taille de la machine.
Chiffres relevés sur 19 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Donnez-nous votre modèle de pelle et le matériau à trier.
Si vous ne connaissez
ni votre attache ni votre débit, une photo du bout du balancier suffit à
démarrer.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
trois gestes que le godet ne sait pas faire.
Animation de synthèse.

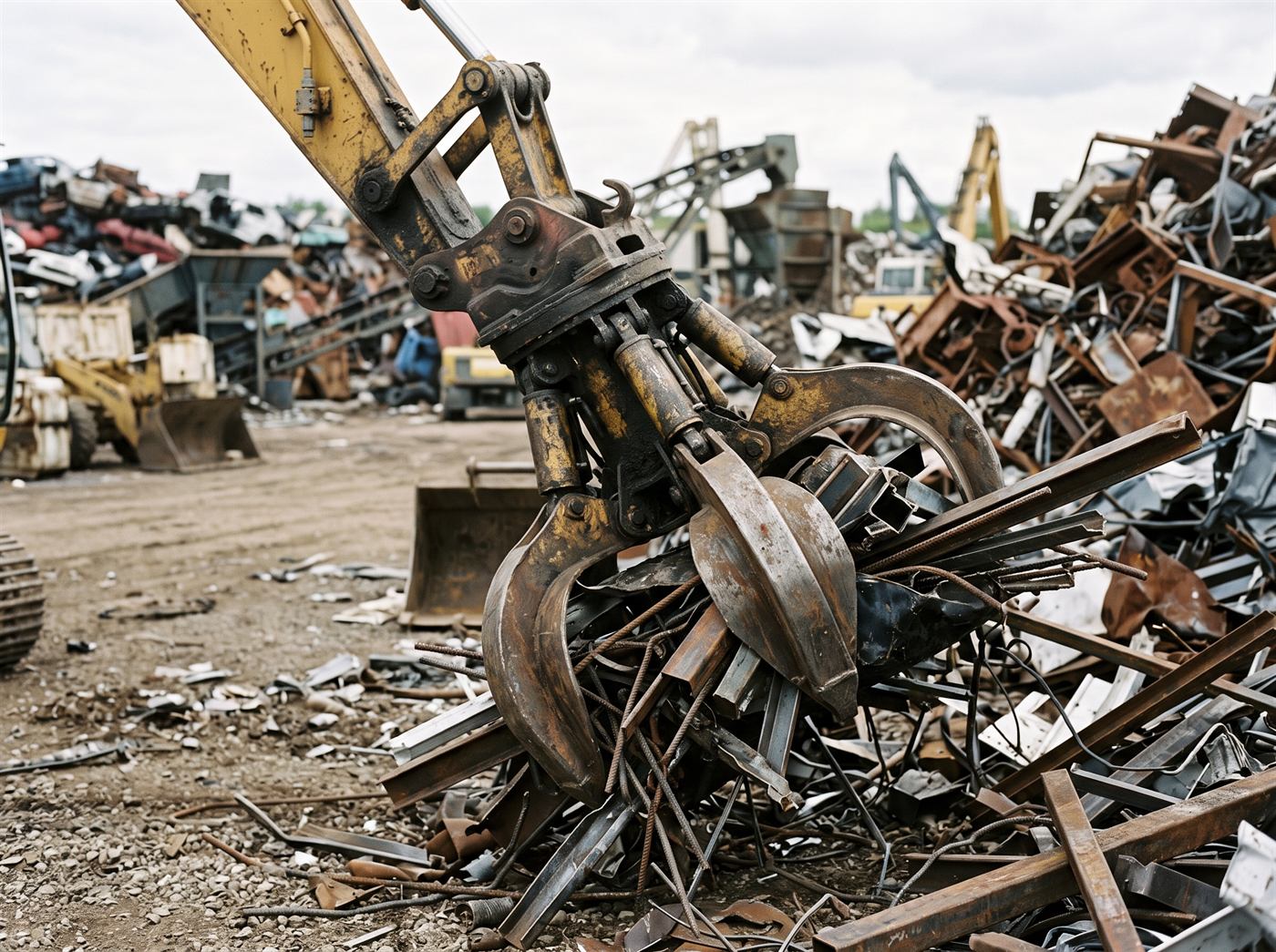

À ne pas confondre
des griffes courbes qui prennent du volume en vrac.
La pince, elle, referme deux mâchoires à barreaux et sépare.
C'est la distinction que fait cette fiche.
Image de synthèse.
Ce qui détermine le choix
Quatre paramètres, dans cet ordre.
Le troisième est celui qui élimine le plus de
machines, et il est presque toujours découvert en dernier.
-
01 — Le tonnage du porteur
Il fixe le gabarit admissible de l'outil.
Une pince trop lourde réduit la portée utile et dégrade la stabilité, abaque de charge en main. -
02 — Le volume de prise
Il se choisit sur le matériau dominant et la cadence attendue, pas sur la
taille de la machine.
Un grand volume sur un matériau dense sature le porteur avant de saturer l'outil. -
03 — Les fonctions hydrauliques disponibles
Le serrage demande une ligne.
La rotation en demande une seconde.
Beaucoup de machines n'en ont qu'une :
c'est ce point qui décide entre une pince fixe et une pince rotative. -
04 — L'usure attendue
La ferraille armée use bien plus vite que le gravat.
Le choix des couteaux et des contre-lames se fait sur le matériau réel, et ces pièces se remplacent — encore faut-il qu'elles soient prévues démontables.
Ce qui se vérifie avant commande
C'est le cœur de l'étude, et c'est ce qui distingue une commande qui arrive prête à travailler d'une commande qui repart.
-
Les cotes de l'interface
Entraxe et diamètre des axes se relèvent au millimètre sur le balancier de
réception.
En attache rapide, c'est la désignation qui suffit. -
Le nombre de lignes hydrauliques sur la flèche
Une pince rotative demande deux circuits double effet.
S'il n'y en a qu'un, soit on renonce à la rotation, soit on équipe la machine. -
Le retour libre au réservoir
Un moteur de rotation supporte mal les contre-pressions.
La section du retour se contrôle, elle ne se suppose pas. -
Le débit et la pression réellement disponibles
Pas ceux de la fiche constructeur de la machine neuve :
ceux mesurés sur la machine, telle qu'elle est aujourd'hui. -
L'encombrement fermé, pour le transport
Une pince montée peut dépasser le gabarit routier de l'ensemble.
Ce point se découvre en général le jour du premier déplacement.
Aucune valeur chiffrée n'est publiée sur cette page, et c'est
volontaire. Les volumes, débits et pressions varient d'un fabricant à
l'autre dans des proportions qui rendent toute moyenne trompeuse.
Les valeurs
qui engagent sont celles du modèle retenu pour votre machine, vérifiées à
l'étude et écrites dans la réponse qui vous est adressée.
Les intervalles d'entretien et de remplacement des pièces d'usure relèvent de la notice du fabricant, qui accompagne l'équipement.
