Plaque vibrante et roue de compactage
Compacter le fond d'une fouille sans y faire descendre personne.
Sur ces outils, le
premier gain n'est pas un gain de temps :
c'est un gain de sécurité.
Autres noms de ces outils : plaque vibrante hydraulique, plaque
de compactage, compacteur sur pelle, dameuse hydraulique, vibreur adaptable.
Pour
la version passive :
roue de compactage, roue de tranchée, roller de nivelage,
rouleau de compactage.
- Famille
- Forer et compacter
- Classes (t)
- 1 à 28 t
- Attache
- Toutes, par platine
- Énergie
- Plaque vibrante : hydraulique ; Roue de compactage : aucune — débit et pression : on le calcule avec vous pour votre machine
À quoi ils servent

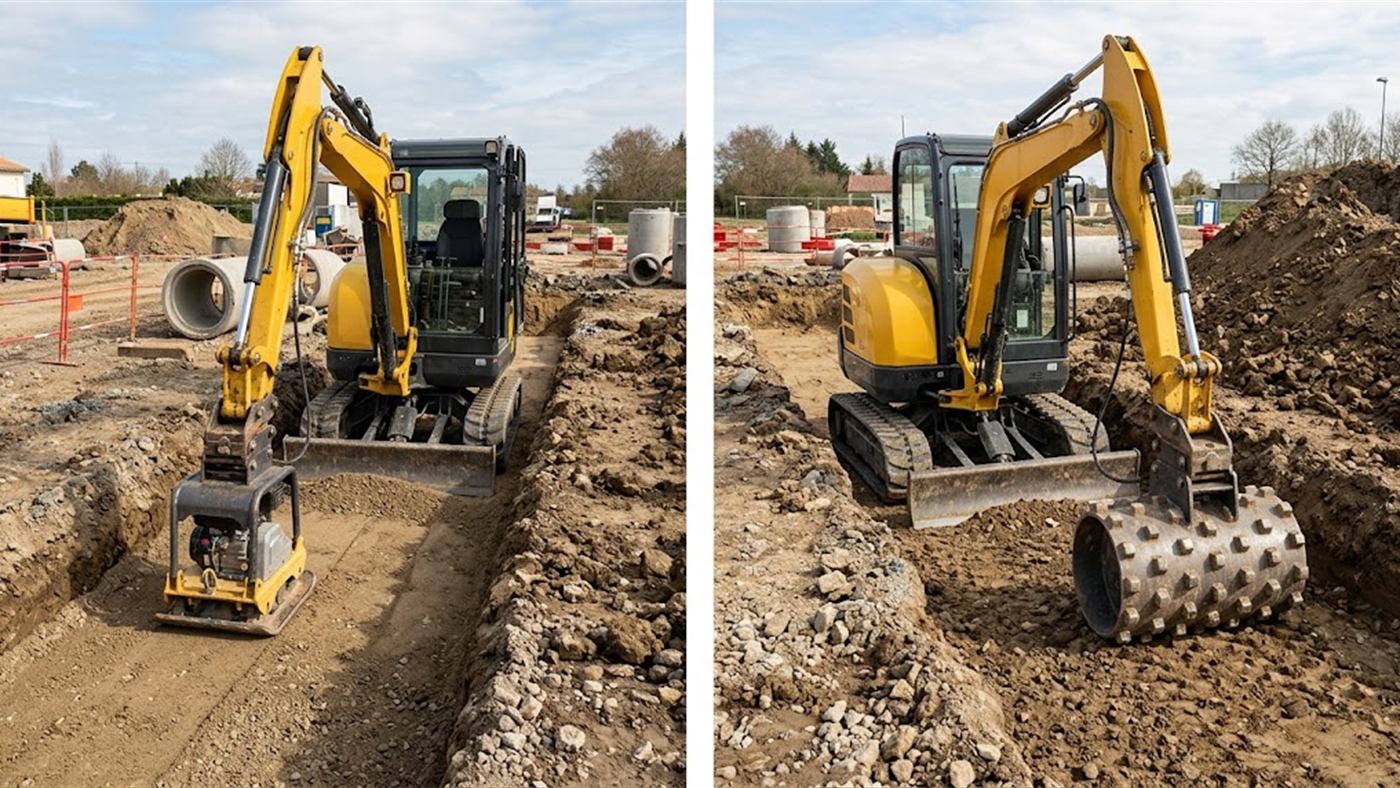

À droite : la roue de compactage roule dans la tranchée sous le seul poids du bras.
Ce qui les distingue :
le vrai argument n'est pas le rendement, c'est la sécurité.
Image de synthèse.

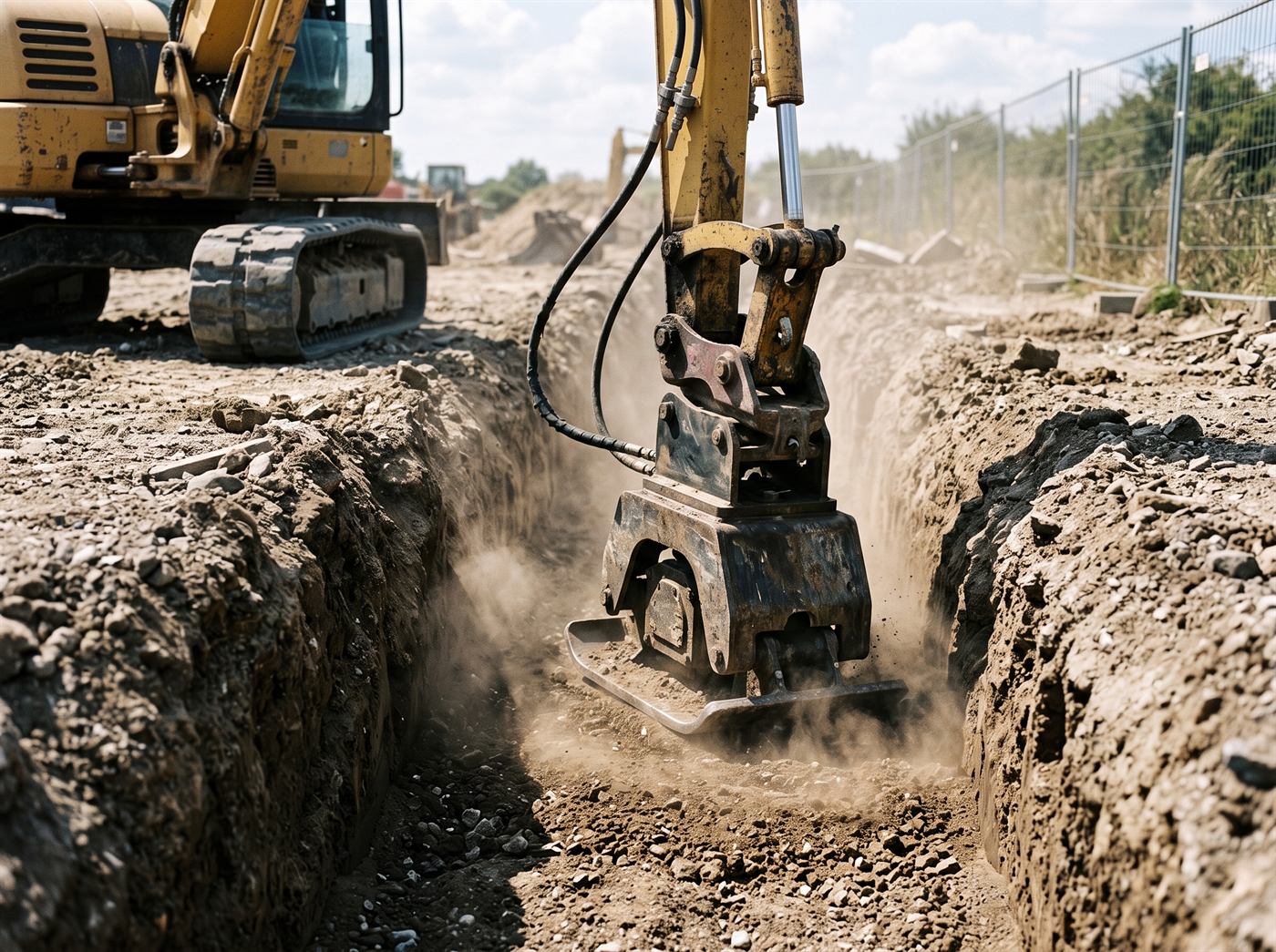

La plaque vibrante se monte au bout du bras et compacte là où la machine peut
l'amener :
fond de fouille, fond de tranchée, talus, abord d'ouvrage.
Un
compacteur à conducteur ne descend pas dans une tranchée étroite — la pelle, oui.
La roue de compactage, elle, est passive :
elle compacte par le seul poids de la
machine, en roulant le long de la tranchée.
Aucun organe mobile, aucune
hydraulique, aucun entretien de circuit.
Le vrai argument est la sécurité. Compacter au fond d'une
tranchée suppose normalement qu'un opérateur y descende, dans une fouille qui
peut s'ébouler.
Avec un outil sur pelle, personne n'y entre.
Sur un chantier de
réseau, cela change la nature du risque.
Sur quelle machine ?
Il en existe pour des machines de 1 à 40 t.
Par exemple, sur une pelle de 10 à 20 t, le poids est en général de 111 à 837 kg.
Toutes les attaches rapides conviennent par platine, ou un montage direct sur les axes.
Ce que fait l'outil
La plaque vibrante et la roue servent à compacter.
Par exemple, sur une pelle de 10 à 20 t : force centrifuge de 60 à 180 kN, fréquence de 2 111 à 2 157 tr/min.
Ce qu'il faut côté hydraulique
La plaque vibrante demande un circuit hydraulique à débit continu ; la roue de compactage, aucun.
Il faut en général de 23 à 135 l/min, avec une pression de 200 à 300 bar, selon la taille de la machine.
Chiffres relevés sur 56 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Donnez-nous votre modèle de pelle, la largeur de tranchée et le matériau de
remblai.
Si un taux de compactage vous est imposé, indiquez-le :
cela change la
recommandation.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
-
Roue de compactage
Principe — une roue passive, sans organe mobile ni hydraulique, qui compacte par le poids de la machine.
Usage — elle se monte sur une machine sans ligne auxiliaire et roule le long d'une tranchée, sans vibration. -
Compacteur sur brise-roche
Principe — une semelle montée dans le nez du brise-roche, à la place du pic, qui dame au rythme du marteau.
Usage — c'est un usage d'appoint après démolition, et pas l'outil d'un chantier dont le compactage est le travail principal.
Image de synthèse.
Ce qui détermine le choix
-
01 — Plaque ou roue
La plaque compacte par vibration, point par point, y compris en fond plat et
contre un ouvrage.
La roue compacte en continu, en roulant :
plus rapide sur un linéaire de tranchée, inutilisable dans un angle. -
02 — La largeur de la tranchée
Elle fixe la dimension de l'outil.
Une plaque trop large ne descend pas ; trop étroite, elle multiplie les passes. -
03 — Le matériau à compacter
Sable, gravier, tout-venant ou remblai argileux ne réagissent pas de la même
façon.
Le compactage se mesure, il ne se suppose pas. -
04 — Le débit disponible, pour une plaque
C'est une fonction continue pendant tout le temps de compactage, comme un
rotor.
La roue, elle, ne demande rien.
Ce qui se vérifie avant commande
- La ligne auxiliaire et son débit, pour une plaque Sans elle, seule la roue est possible.
-
Le poids de l'outil au regard de la machine
Une plaque tire son efficacité de sa masse et de sa fréquence.
Une plaque surdimensionnée pour la pelle ne peut pas être présentée correctement au fond. -
Les exigences de compactage du marché
Si un taux de compactage est imposé au cahier des charges, il devra être mesuré.
L'outil ne garantit pas à lui seul le résultat. -
La transmission des vibrations à la machine
Les plaques sont montées sur silentblocs.
Leur état conditionne la durée de vie de l'outil et le confort de l'opérateur. - L'interface Type et taille d'attache, ou cotes d'axes.
