Démolir et casser

Brise-roche hydraulique

Le marteau hydraulique rompt la roche, le béton et l'enrobé par percussion.
C'est l'accessoire le plus demandé, et celui où l'appariement à la machine se vérifie le plus finement.

Autres noms de cet outil : BRH, marteau brise-roche, marteau hydraulique, marteau de démolition, brise-béton.

L'essentiel

Famille: Démolir et casser
Classes (t): De la micro-pelle à 200 t
Attache: Toutes, par platine
Énergie: Hydraulique — débit et pression : on le calcule avec vous pour votre machine

Ce que le tonnage ne dit pas →

01 Usage

À quoi il sert

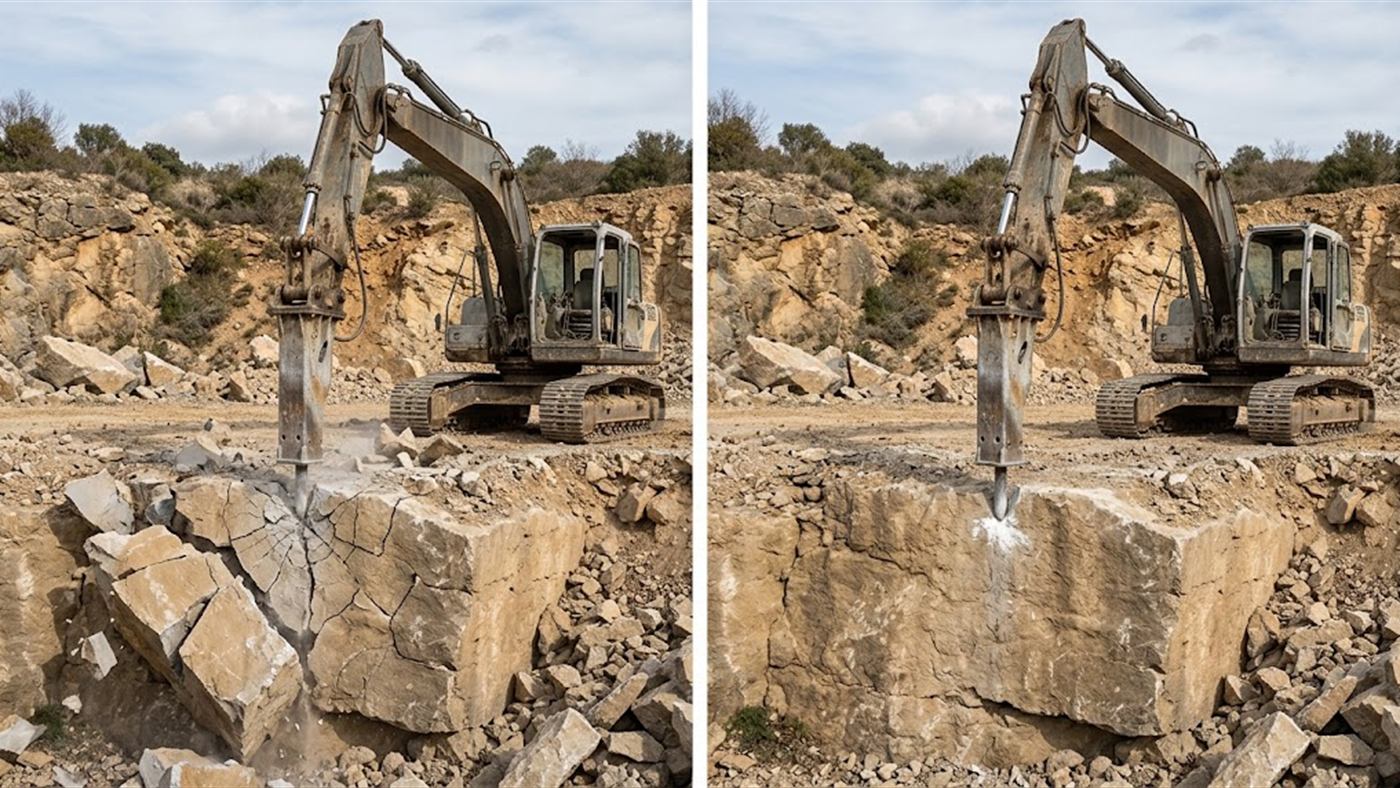

À gauche, bien choisi et bien alimenté, le brise-roche fend le banc rocheux en blocs. À droite, mal dimensionné ou mal alimenté, il marque la roche sans la fendre. Image de synthèse. — **À gauche :** bien choisi et bien alimenté, le brise-roche fend le banc rocheux en blocs.
**À droite :** mal dimensionné ou mal alimenté, il marque la roche sans la fendre.
Ce qui le distingue :
le débit et la pression se lisent ensemble — l'un sans l'autre ne dit rien.
Image de synthèse.

**À gauche :** bien choisi et bien alimenté, le brise-roche fend le banc rocheux en blocs.
**À droite :** mal dimensionné ou mal alimenté, il marque la roche sans la fendre.
Ce qui le distingue :
le débit et la pression se lisent ensemble — l'un sans l'autre ne dit rien.
Image de synthèse.

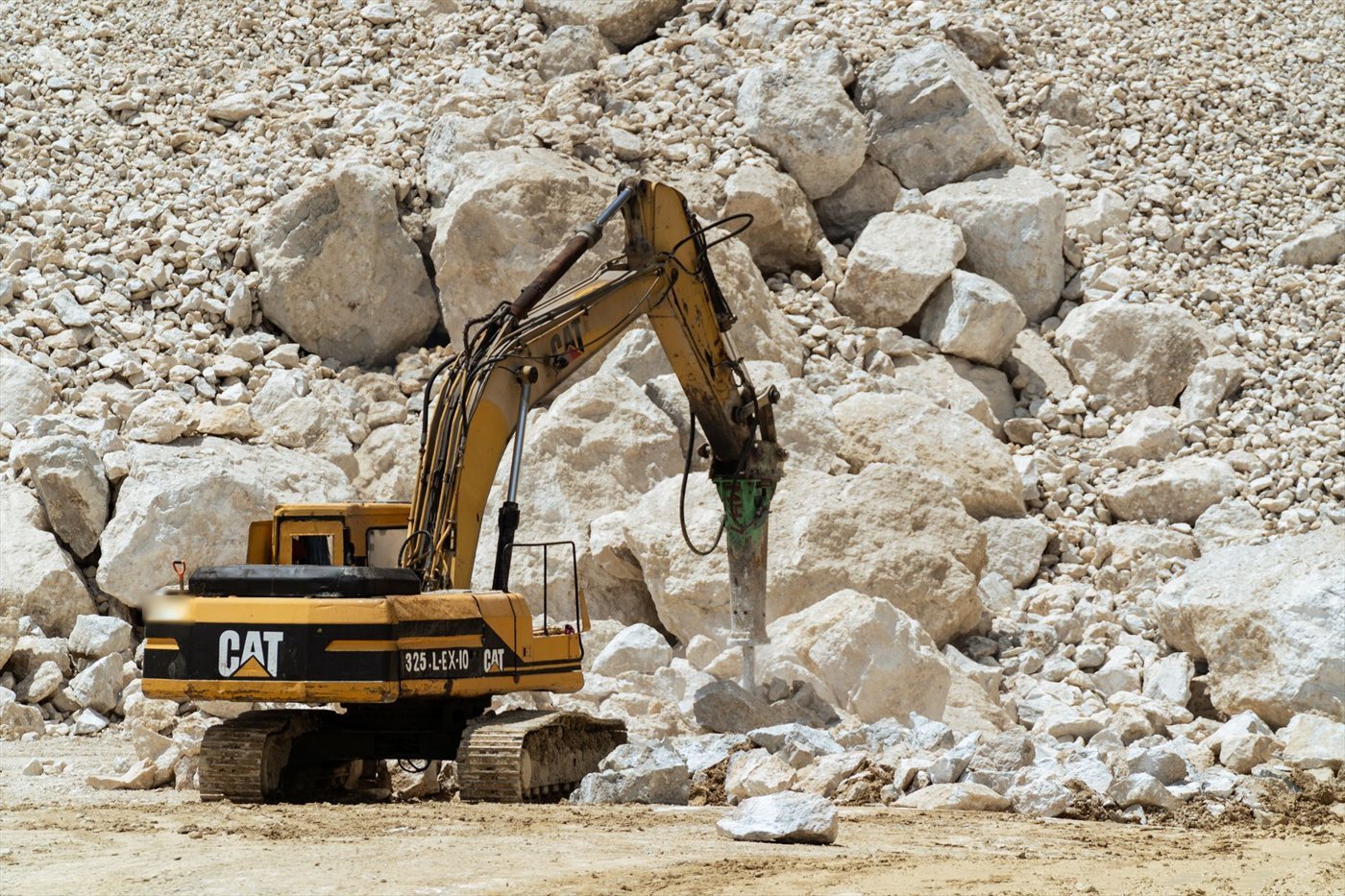

Pelle sur chenilles jaune devant un front de carrière, son brise-roche vert appuyé sur un bloc de calcaire. — En carrière, le brise-roche fend le bloc là où le godet ne mord plus.
La pelle se place face au front, le marteau bien d'aplomb.
Photo :
Willians Huerta, licence Pexels, via Pexels, autocollant effacé.

Un piston frappe un outil en acier à haute fréquence.
L'énergie transmise fracture le matériau au point d'impact.
C'est le seul outil qui vienne à bout d'un banc rocheux sain ou d'une dalle en béton armé épaisse.

Il travaille aussi bien en démolition qu'en terrassement rocheux, en ouverture de tranchée ou en découpe d'enrobé.
La forme de l'outil se choisit avec le matériau :
pointe pour la roche, burin pour le béton, spatule pour l'enrobé.

Ce n'est pas le poids du marteau qui fait sa performance, c'est la vitesse du piston sur l'outil. Un marteau lourd mal alimenté frappe moins fort qu'un marteau plus léger correctement alimenté.
C'est contre-intuitif, et c'est la première cause de déception à l'usage.

Il ne casse pas par la force, il casse par la fréquence.
Le débit de la machine décide de ce qu'on peut monter dessus.
Animation de synthèse.

Quand le brise-roche n'est pas la bonne réponse

Sur un banc rocheux fissuré ou délité, une dent de déroctage travaille en continu et déroche plus vite qu'un marteau qui frappe point par point.
Elle ne demande aucune ligne hydraulique.

Sur un banc sain et homogène, en revanche, la dent talonne et s'use sans pénétrer.
Là, le marteau reste le seul outil efficace.
Deux ou trois points de sondage tranchent la question en une demi-journée.

Voir ce cas traité en détail →

02 Repères techniques

Sur quelle machine ?

Il en existe pour des machines de 0,5 à 100 t.
Par exemple, sur une pelle de plus de 20 t, le poids est en général de 1 000 à 7 500 kg.
Il se monte sur toutes les attaches rapides, ou en direct sur les axes.

Ce que fait l'outil

Existe aussi en version insonorisée.
Par exemple, sur une pelle de plus de 20 t : force de frappe de 1 700 à 9 000 J, cadence de 300 à 800 coups/min.

Ce qu'il faut côté hydraulique

Il faut en général de 10 à 420 l/min, avec une pression de 80 à 180 bar, selon la taille de la machine.

Chiffres relevés sur 70 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.

Toutes les mesures constatées sur ce matériel →

Comment lire ces valeurs →

03 Votre étude

Faire vérifier votre machine.

Donnez-nous le modèle de votre pelle et le matériau à casser.
Si vous ne connaissez ni votre débit ni votre attache, une photo du bout du balancier suffit à démarrer.

Ce qu'il nous faut pour vous répondre

Votre machine Sa marque et son tonnage.
Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
L'attache en place Son système et sa classe.
Le travail L'usage, et le matériau.

Sans ces éléments, l'étude commence quand même : nous vous les demandons.

Envoyer mes photos

ou décrivez votre besoin

Prendre rendez-vous avec le spécialiste

Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.

Étude écrite sous 3 jours ouvrés, dossier complet.

04 Choix

Ce qui détermine le choix

Quatre paramètres.
Le premier est un filtre, les trois autres décident du rendement réel.

01 — La classe de porteur, sans être en limite haute Le modèle retenu doit couvrir la classe de la machine avec de la marge.
Pour une mini-pelle de 2,5 t, un marteau donné pour 1,5 à 3,5 t convient mieux qu'un marteau donné pour 1,2 à 2,5 t, où la machine se trouverait en bout de plage.
02 — Le débit disponible Sous-alimenté, le marteau perd sa cadence de frappe.
Sur-alimenté, il chauffe et s'abîme.
C'est le paramètre le plus souvent négligé.
03 — La pression de service Elle se lit toujours avec le débit.
Un débit correct sous une pression insuffisante ne donne pas l'énergie de frappe attendue.
04 — Le matériau et la cadence Roche dure en continu, béton armé ponctuel ou enrobé de surface n'imposent ni le même outil, ni la même usure.
Le choix de l'outil de frappe en découle.

Ordres de grandeur relevés par classe de porteur — valeurs indicatives
Classe de porteur	Débit relevé	Pression relevée	Poids d'outil
Mini-pelle 1 à 2 t	15 à 25 l/min	90 à 120 bar	environ 74 kg
Pelle 4 à 5 t	30 à 60 l/min	100 à 130 bar	environ 210 kg
Pelle 4 à 7 t	— valeur non relevée	— valeur non relevée	environ 300 kg
Pelle 5 à 9 t	50 à 90 l/min	120 à 150 bar	environ 365 kg
Au-delà de 9 t	— valeur non relevée	120 à 180 bar	— valeur non relevée

Ces valeurs sont relevées sur des documentations publiques de distributeurs, pas auprès des fabricants. Elles servent à situer un besoin.
Les tirets sont des cases que nous n'avons pas pu documenter :
nous préférons une case vide à un chiffre approché.

Les valeurs qui engagent sont celles du modèle retenu pour votre machine, vérifiées à l'étude et écrites dans la réponse qui vous est adressée.

05 Vérification

Ce qui se vérifie avant commande

La présence d'une ligne auxiliaire Beaucoup de mini-pelles n'en ont pas.
Sans elle, il faut changer de machine, pas d'outil.
Elle se repère aux flexibles en bout de balancier.
Le débit et la pression réellement disponibles Mesurés sur la machine telle qu'elle est, pas relevés sur la fiche de la machine neuve.
Le retour au réservoir Un marteau exige un retour dimensionné.
Une contre-pression excessive dégrade ses organes internes.
L'accord du loueur, si la machine est louée Le montage d'un marteau et le branchement d'une ligne relèvent de son accord.
Le modèle livré n'est pas toujours celui réservé.
L'interface Type et taille d'attache, ou cotes d'axes en attelage direct.
L'outil est livré avec la platine correspondante.
