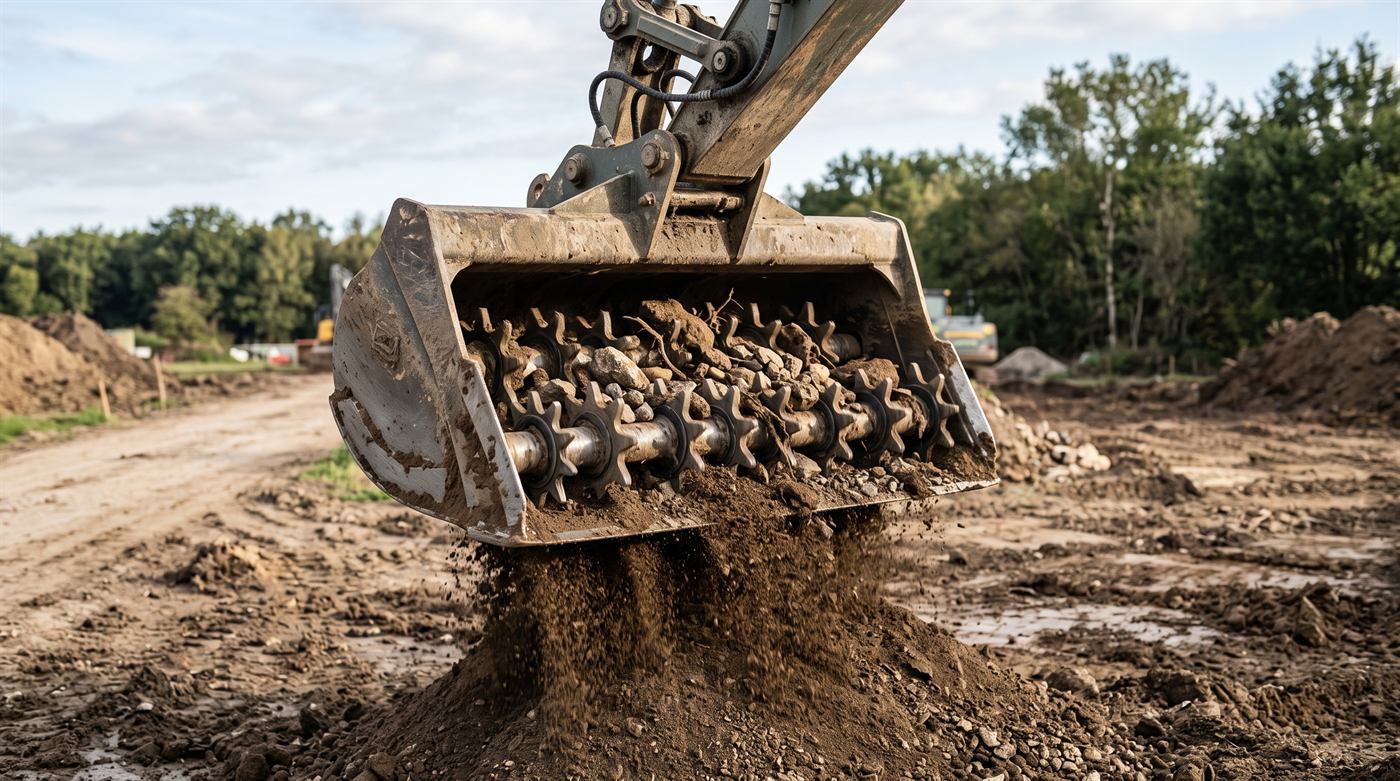

Godet cribleur à étoiles

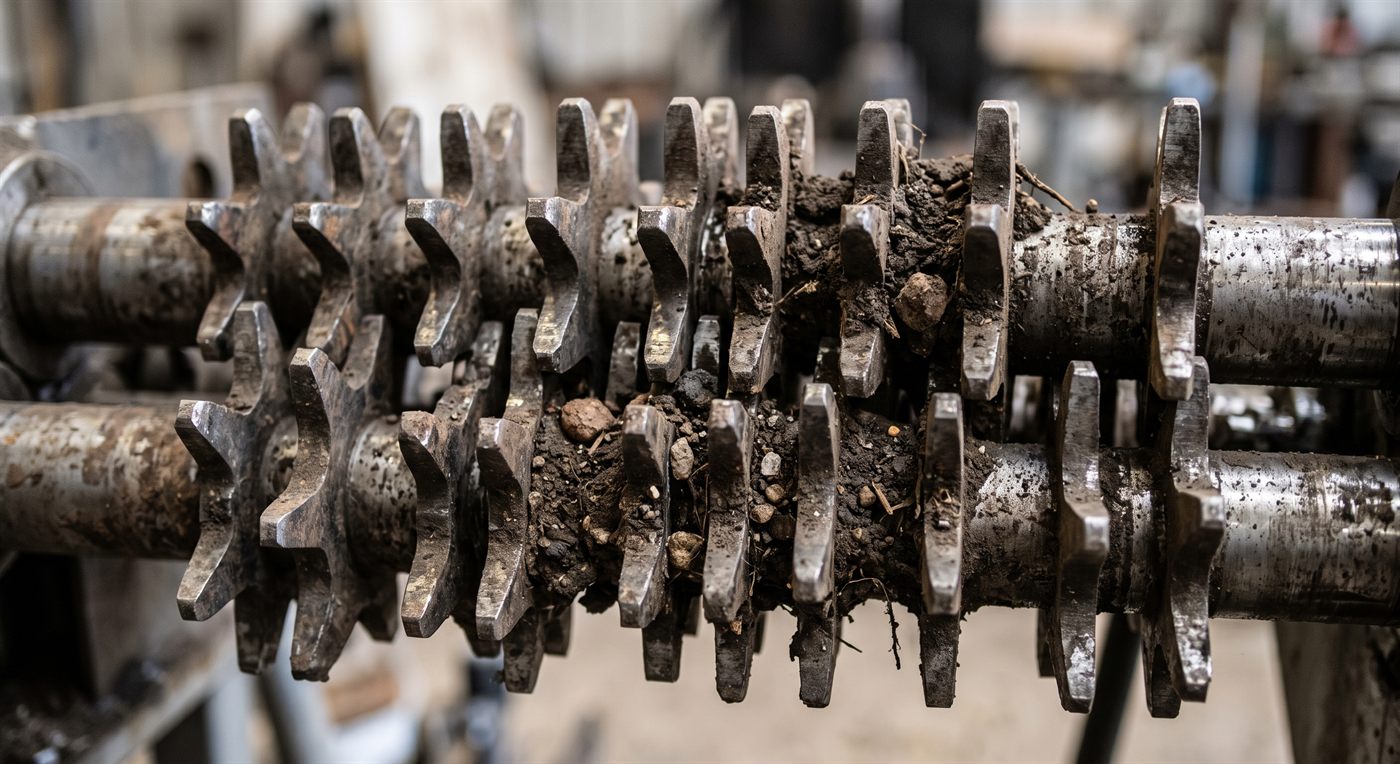

Trois arbres à étoiles engrenés les uns dans les autres, leurs branches décalées d'un arbre au suivant, avec de la terre et des cailloux coincés entre elles. — Le criblage se joue dans l'écartement des étoiles :
ce qui passe entre elles est calibré, le reste avance.
Image de synthèse.

Des arbres garnis d'étoiles en caoutchouc tournent en sens contraire.
Là où une grille se colmate, les étoiles se nettoient elles-mêmes — c'est l'outil de la terre humide.

Autres noms de cet outil : godet cribleur à disques, crible à étoiles, godet séparateur à étoiles, godet cribleur à rotors, star screen.

L'essentiel

Famille: Recycler et valoriser
Classes (t): Mini-pelles
Attache: On le calcule avec vous pour votre machine
Énergie: Hydraulique, fonction continue — débit et pression : on le calcule avec vous pour votre machine

Comparer au godet cribleur →

01 Usage

À quoi il sert

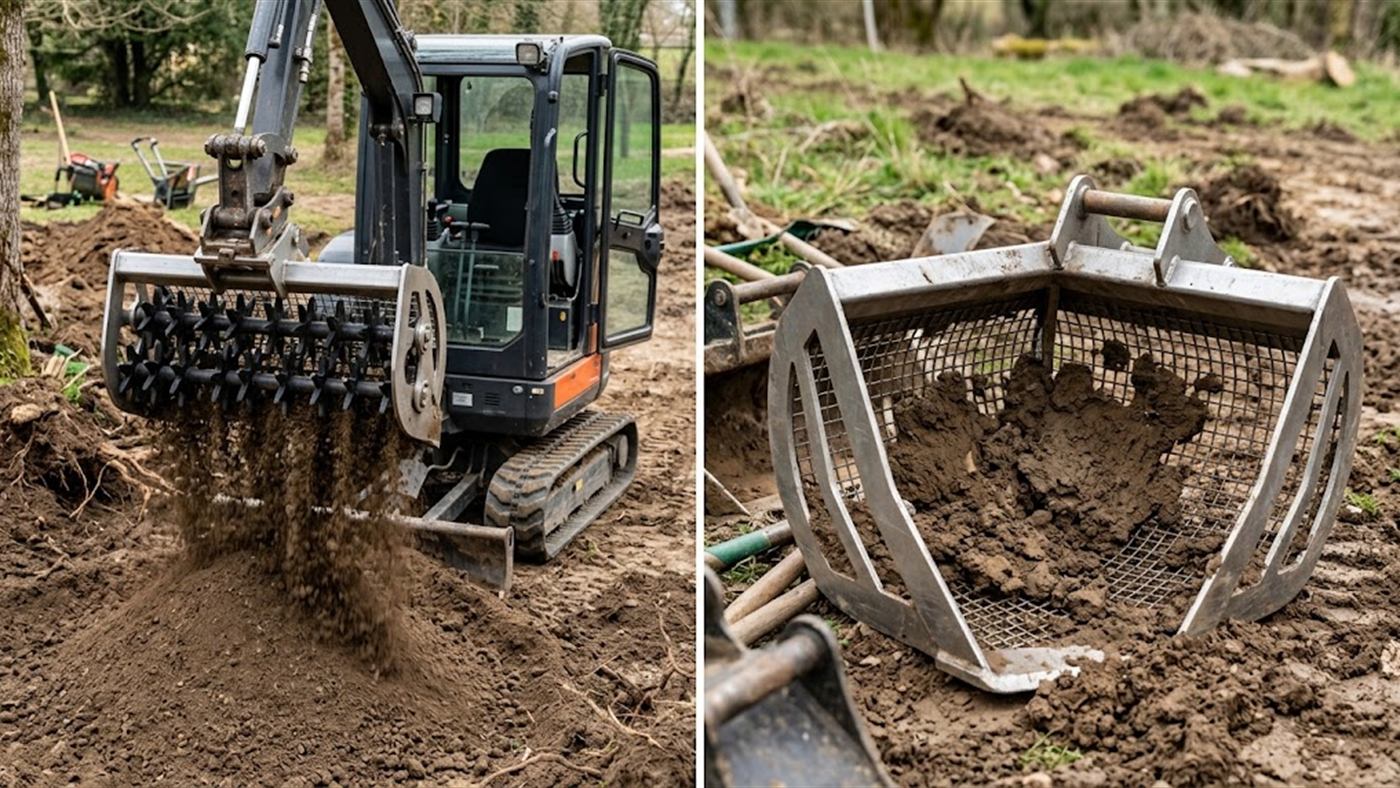

À gauche, les étoiles se décrassent en tournant, la terre humide passe et tombe. À droite, la grille classique se bouche dès que la terre est humide. Image de synthèse. — **À gauche :** les étoiles se décrassent en tournant, la terre humide passe et tombe.
**À droite :** la grille classique se bouche dès que la terre est humide.
Ce qui le distingue :
toute la différence tient dans le colmatage — là où une grille se bouche, les étoiles se décrassent.
Image de synthèse.

**À gauche :** les étoiles se décrassent en tournant, la terre humide passe et tombe.
**À droite :** la grille classique se bouche dès que la terre est humide.
Ce qui le distingue :
toute la différence tient dans le colmatage — là où une grille se bouche, les étoiles se décrassent.
Image de synthèse.

Le fond du godet est constitué d'arbres parallèles portant des étoiles.
En tournant, ils font avancer la matière et laissent tomber ce qui passe entre eux.
Le refus sort par l'avant, le passant tombe dessous.

Terre végétale, compost, déblais argileux, boues de curage :
tout ce qui est humide, collant ou fibreux.
C'est précisément ce que les autres cribles ne savent pas traiter.

Toute la différence tient dans le colmatage. Une grille se bouche dès que la terre est humide, et il faut s'arrêter pour la décoller.
Les étoiles, en tournant l'une contre l'autre, se décrassent en permanence.
Sur une terre à 20 % d'humidité, l'un travaille et l'autre non.

02 Ce que nous vérifions avec vous

Sur quelle machine ?

Il en existe pour des machines de 1,8 à 50 t.
Par exemple, sur une pelle de plus de 20 t, le poids est en général de 1 420 à 4 100 kg.
Un godet cribleur à étoiles s'adresse aux mini-pelles.
La classe exacte et l'attache : on les calcule avec vous pour votre machine.

Ce que fait l'outil

C'est un outil pour cribler, recycler et valoriser.
Par exemple, pour une largeur de 1 500 mm : contenance de 550 à 2 250 l, poids de 740 à 2 500 kg.
Le volume du godet et son poids : on les calcule avec vous pour votre machine.

Ce qu'il faut côté hydraulique

Il demande une fonction hydraulique continue.
Il faut en général de 25 à 280 l/min, avec une pression de 200 à 320 bar, selon la taille de la machine.
Le débit, la pression et le nombre de circuits : on les calcule avec vous pour votre machine.

Chiffres relevés sur 30 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.

Toutes les mesures constatées sur ce matériel →

Vous n'avez pas ces chiffres ?
Une photo de la machine suffit pour commencer.

03 Votre étude

Faire vérifier votre machine.

Donnez-nous votre modèle de pelle, la matière à cribler et la granulométrie visée.
Dites-nous surtout à quelle saison vous travaillez :
c'est l'humidité qui départage les deux familles de cribleurs.

Ce qu'il nous faut pour vous répondre

Votre machine Sa marque et son tonnage.
Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
L'attache en place Son système et sa classe.
Le travail L'usage, et le matériau.

Sans ces éléments, l'étude commence quand même : nous vous les demandons.

Envoyer mes photos

ou décrivez votre besoin

Prendre rendez-vous avec le spécialiste

Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.

Étude écrite sous 3 jours ouvrés, dossier complet.

04 Choix

Ce qui détermine le choix

01 — L'écartement entre les étoiles C'est lui qui fixe la granulométrie du passant.
Sur certains modèles il se règle en modifiant la vitesse des arbres, sur d'autres il faut changer les étoiles.
La différence compte si vous traitez plusieurs matériaux.
02 — La nature réelle de la matière Les étoiles excellent sur l'humide et le fibreux.
Sur du sec, du pierreux ou du béton concassé, un godet cribleur classique fait mieux et coûte moins.
03 — Le débit disponible, en continu Les arbres tournent pendant tout le cycle.
C'est un outil à fonction continue, qui sollicite l'hydraulique sans interruption.
04 — L'usure des étoiles Ce sont les pièces consommables.
Qu'elles se remplacent une par une, sans démonter l'arbre, décide de ce que coûte une saison.

Ce n'est pas une variante du godet cribleur, c'est un autre outil. Le cribleur rotatif est fait pour du minéral sec ; le cribleur à étoiles pour de l'organique et de l'humide.
Choisir sur le nom plutôt que sur la matière est l'erreur la plus fréquente de cette famille.

05 Vérification

Ce qui se vérifie avant commande

La ligne auxiliaire et son débit continu Premier critère éliminatoire. Voir les 7 critères.
L'humidité et la nature de la matière C'est la question à laquelle il faut répondre avant toutes les autres.
Une même terre en février et en août n'appelle pas le même outil.
Le poids en service, godet plein Un cribleur travaille chargé, et la matière humide est lourde.
L'interface Type et taille d'attache, ou cotes d'axes.
L'outil est livré avec la platine correspondante — voir les attaches.
