Marteau de battage

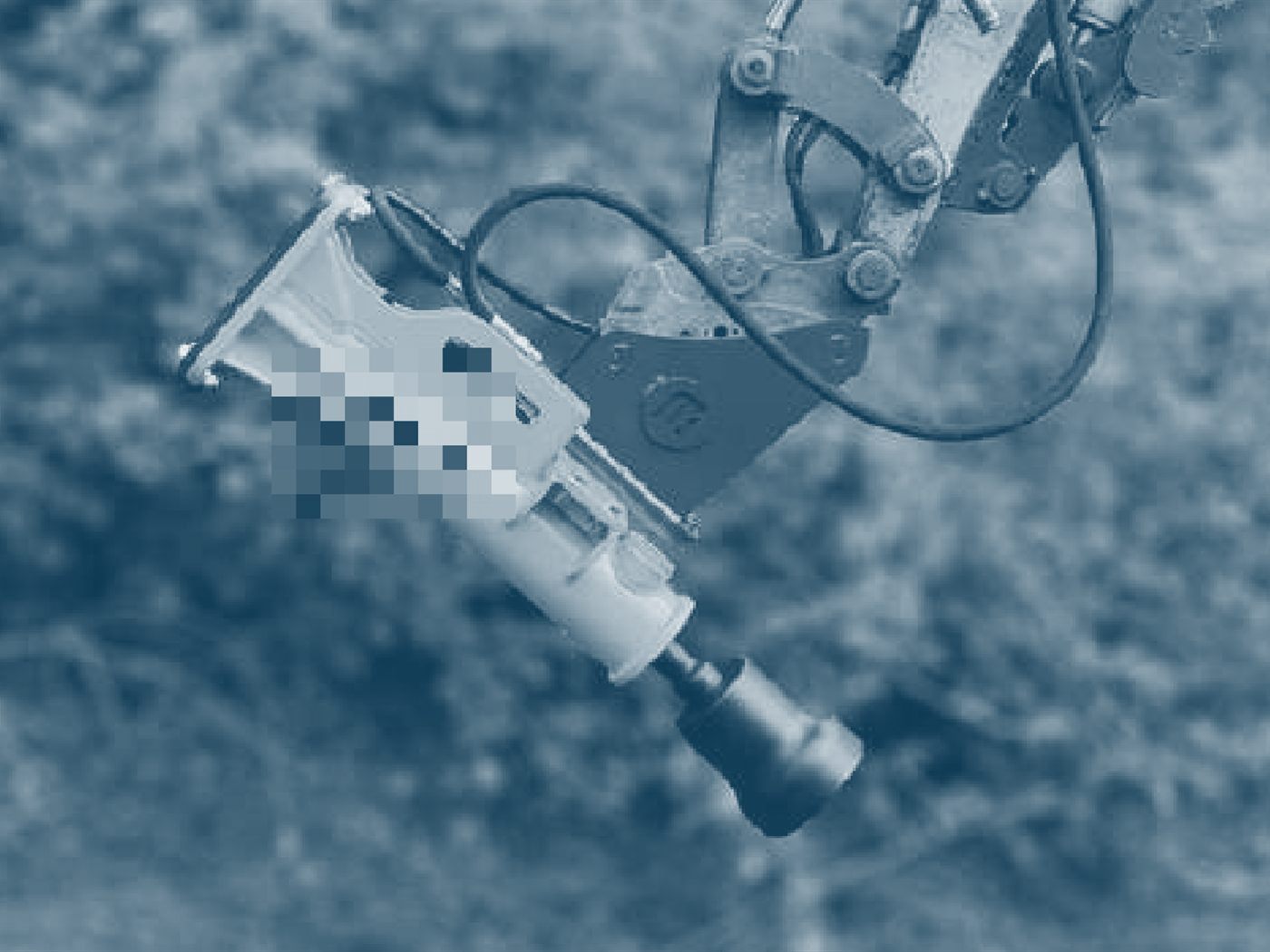

c'est ce qui le rend efficace en terrain compact.
Illustration d'après un produit existant.
Il frappe.
Là où le vibrofonceur fluidifie le sol, lui l'enfonce par coups répétés :
c'est ce qui le rend efficace dans les terrains compacts ou caillouteux, où la vibration refuse.
Autres noms de cet outil : marteau de fonçage, batteur de pieux, enfonce-pieux à percussion, marteau à battre les poteaux.
- Famille
- Forer et compacter
- Classes (t)
- Selon la taille de l'appareil
- Attache
- Toutes, par platine
- Énergie
- Hydraulique — débit et pression : on le calcule avec vous pour votre machine
À quoi il sert

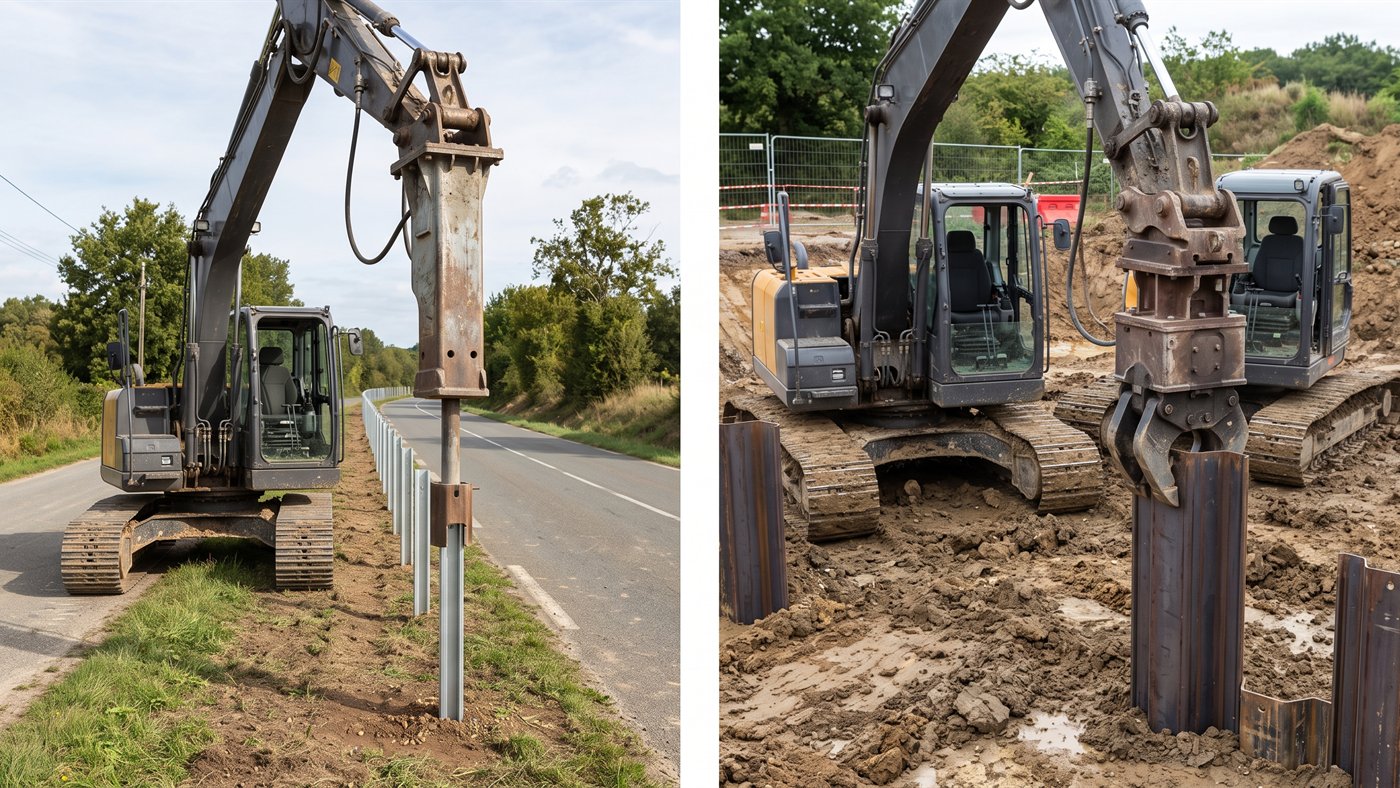

À droite : l'enfonce-pieux vibrant fait descendre la palplanche par vibration, un autre principe que la frappe.
Image de synthèse.

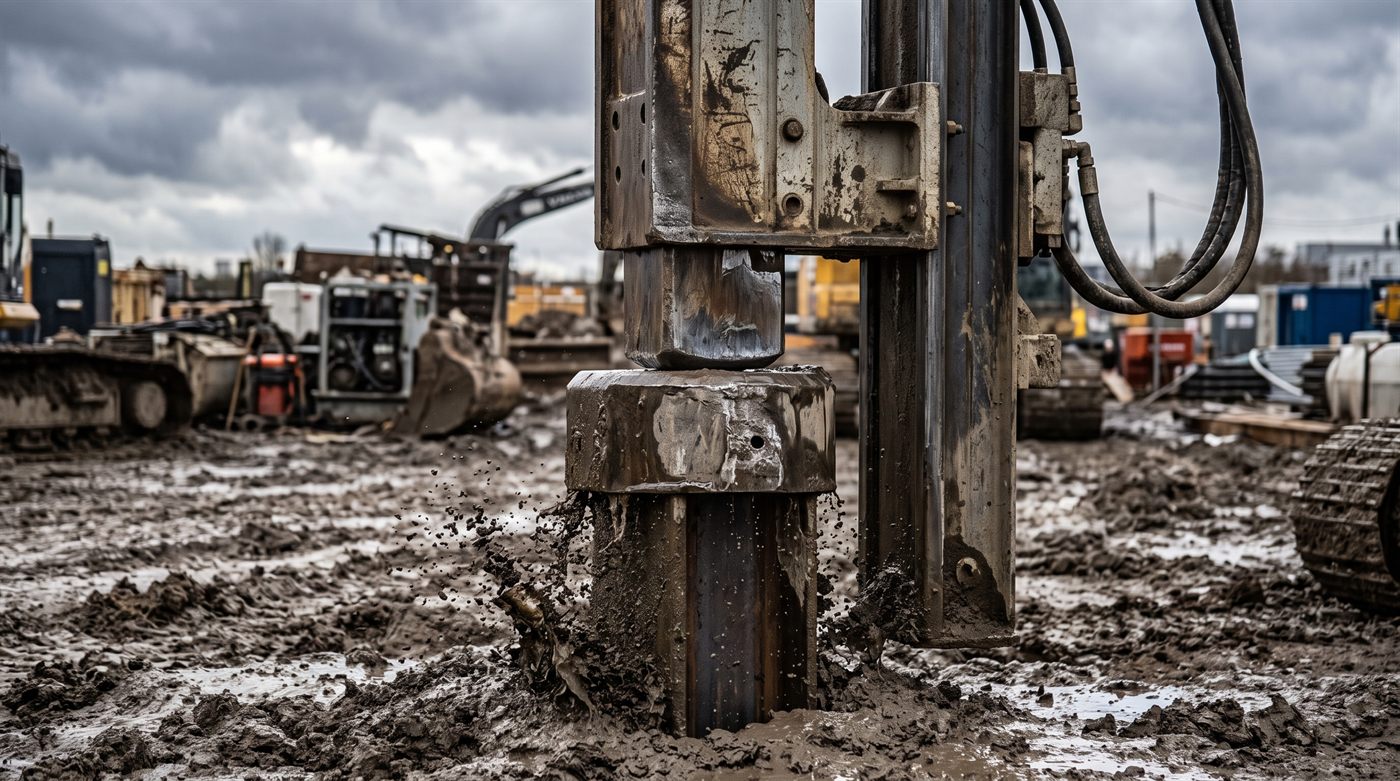

c'est lui qui répartit le coup, et sans lui la tête du pieu s'écrase.
Image de synthèse.
Une masse est accélérée puis relâchée sur la tête du pieu, à travers un casque qui répartit le coup.
L'énergie passe dans le sol par la pointe, pas par le frottement latéral :
un terrain qui bloque la vibration ne bloque pas forcément la frappe.
Les usages courants sont le piquet de clôture, le poteau de glissière, le tube, le pieu court de fondation légère.
Sur une série longue, le rendement vient de la cadence et de la reprise du poteau suivant, pas de la puissance annoncée.
Ce qu'il enfonce, il ne le retire pas. Le battage est un aller simple :
un pieu mal implanté se recoupe ou reste en place.
Et il fait du bruit, ce qui devient un vrai sujet en secteur habité — l'horaire, la durée et l'information des riverains se règlent avant, avec le maître d'ouvrage. Voir l'enfonce-pieux vibrant.
Sur quelle machine ?
Sur une micro-pelle jusqu'à 2 t : un marteau de battage de 70 à 150 kg.
Sur une mini-pelle de 2 à 5 t : de 100 à 350 kg.
Sur une pelle de 5 à 10 t : de 190 à 600 kg.
Sur une pelle de 10 à 20 t : de 350 à 600 kg.
Il se fixe par platine sur toutes les attaches rapides, en montage classique, ou latéral avec une orientation de 45°.
Ce que fait l'outil
Il sert au battage, de 400 à 2 300 coups par minute selon le modèle.
Son énergie de frappe va de 260 à 2 400 J, à vérifier avec vous.
Ce qu'il faut côté hydraulique
Un circuit auxiliaire : de 14 à 120 l/min, sous 90 à 170 bar selon la taille.
Chiffres relevés sur 17 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Dites-nous votre modèle de pelle, ce que vous enfoncez — section, longueur, matière — et ce que vous savez du terrain.
Précisez si le chantier est en secteur habité :
cela peut faire pencher vers le vibrofonçage.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
-
Enfonce-pieux vibrant
Principe — aucun coup, une vibration qui fait chuter le frottement et laisse le pieu descendre.
Usage — il convient aux sols qui se fluidifient, et il retire le pieu par le même procédé. -
Vibrofonceur à palplanches
Principe — une vibration au lieu de la frappe, appliquée à un profil de palplanche.
Usage — il pose un blindage ou un batardeau qui se retire ensuite par le même procédé.
Ce qui détermine le choix
-
01 — Le sol, encore une fois
Compact, caillouteux, hétérogène :
c'est le domaine où la percussion garde l'avantage.
En sable propre, la vibration fait mieux et fait moins de bruit. -
02 — Le pieu à enfoncer
Section, longueur, matière.
Un tube mince et un profilé plein ne supportent pas le même coup en tête. -
03 — Le casque d'adaptation
C'est la pièce qui protège la tête du pieu et transmet l'énergie.
Un casque approximatif écrase la tête et fait perdre le pieu. -
04 — La verticalité et le guidage
Un poteau battu de travers ne se reprend pas.
Sur un alignement long, le guidage vaut plus que la cadence.
Ce qui se vérifie avant commande
- La ligne auxiliaire et son débit Premier critère éliminatoire.
-
Le voisinage et l'horaire de travail
Le bruit de battage se traite en amont du chantier.
Nous ne publions ni seuil ni durée admissible :
cela dépend du site et de la commune. -
La hauteur libre disponible
Machine, marteau et pieu s'empilent :
sous une ligne ou un ouvrage, c'est souvent ce qui tranche. -
L'interface et l'état des axes
La percussion remonte dans le balancier.
Des perçages déjà fatigués se voient au démontage, jamais avant.
