Enfonce-pieux vibrant
Il ne frappe pas :
il fait vibrer le profilé, qui descend ou remonte.

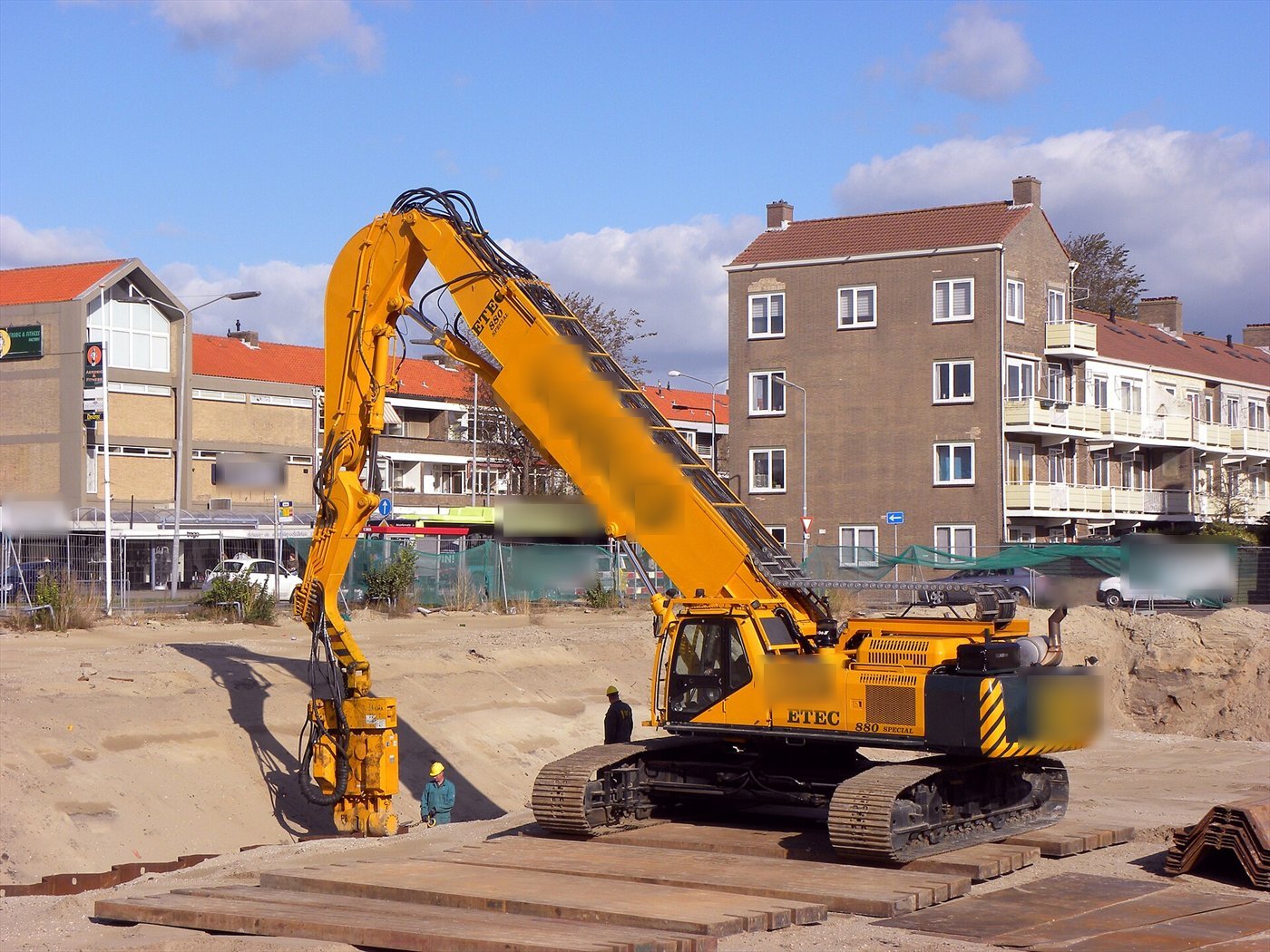

Photo :
Joost J. Bakker, CC BY 2.0, via Wikimedia Commons, redimensionnée, noms d'entreprises et plaque effacés.
Il ne frappe pas, il vibre.
Le sol se fluidifie autour du pieu, qui descend seul —
et remonte de la même façon quand il faut le retirer.
Autres noms de cet outil : vibrofonceur, marteau vibrant, batteur de palplanche, enfonce-pieu hydraulique, vibrateur de fonçage, tête de battage.
- Famille
- Forer et compacter
- Classes (t)
- 0,5 à 13 t
- Attache
- On le calcule avec vous pour votre machine
- Énergie
- Hydraulique — débit et pression : on le calcule avec vous pour votre machine
- Principe
- Vibration, sans percussion
- Version indicative
- Photovoltaïque dédiée
À quoi il sert
À droite : le même outil retire un pieu provisoire, tête intacte et terrain préservé.
Ce qui le distingue :
il ne frappe pas, il vibre — le frottement s'effondre et le pieu descend de lui-même.

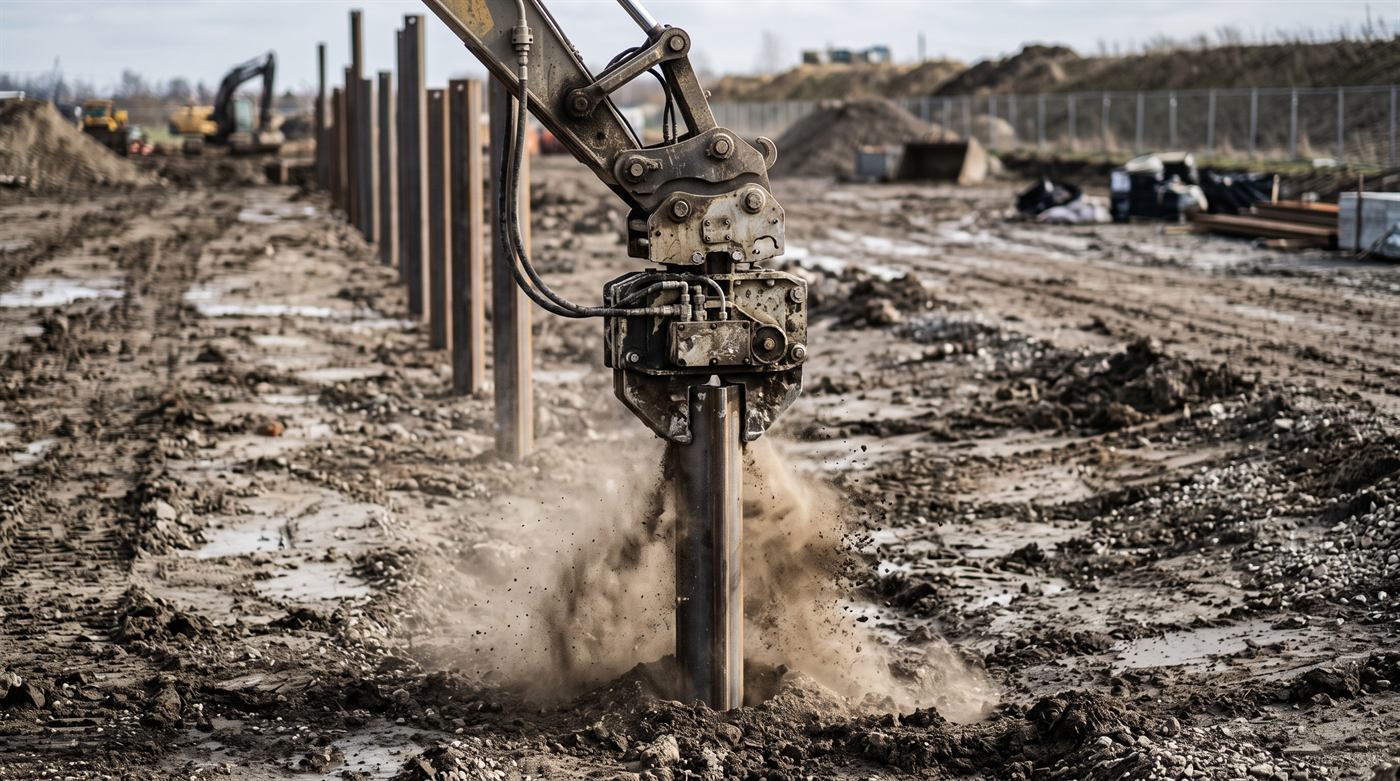

Image de synthèse.
Vidéo de synthèse.
Un rideau provisoire se récupère ainsi en fin de chantier.

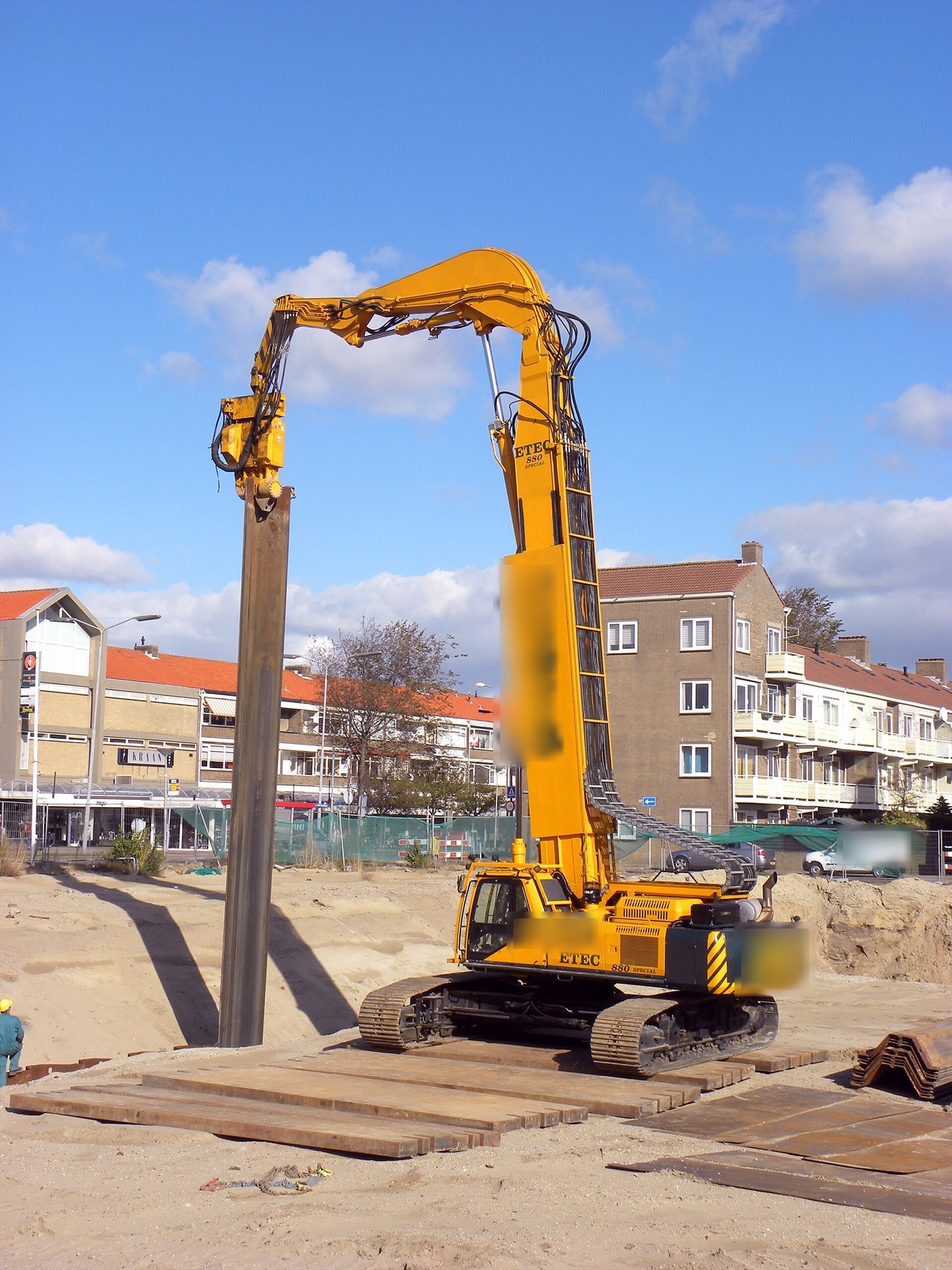

Photo :
Joost J. Bakker, CC BY 2.0, via Wikimedia Commons, redimensionnée, noms d'entreprises effacés.
Une pince serre la tête du pieu, et des masses excentrées le mettent en vibration
à haute fréquence.
Le frottement entre le pieu et le terrain s'effondre :
le pieu
descend sous son propre poids et celui de la machine.
Pieu de clôture, palplanche de soutènement, pieu de ponton, et surtout pieu de structure photovoltaïque — une version dédiée est relevée pour cet usage, où l'on plante des centaines de pieux identiques à la suite.
Ce qu'il fait dans un sens, il le fait dans l'autre. Un pieu
vibrofoncé se retire par le même procédé, sans casser la tête et sans détruire
le terrain.
Pour une installation provisoire — blindage, ponton, clôture de
chantier —, c'est cette réversibilité qu'on achète.
Sur quelle machine ?
Il en existe pour des machines de 0,5 à 13 t.
Par exemple, sur une pelle de 5 à 10 t, le poids est en général de 220 à 500 kg.
Il se fixe sur toutes les attaches rapides par platine, ou en direct sur les axes.
On le trouve en attache Klac, Lehnhoff ou S, à vérifier avec vous.
Ce que fait l'outil
Il enfonce les pieux par vibration, sans percussion.
Par exemple, sur une pelle de 5 à 10 t : force de frappe de 810 à 2 400 J, cadence de 400 à 1 400 coups/min.
Il existe une version dédiée au photovoltaïque.
Ce qu'il faut côté hydraulique
Il se branche sur un circuit auxiliaire hydraulique.
Il faut en général de 14 à 145 l/min, avec une pression de 110 à 300 bar, selon la taille de la machine.
Chiffres relevés sur 10 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Donnez-nous votre modèle de pelle, la section et la longueur des pieux, et ce que
vous savez du sol.
S'il s'agit d'une centrale photovoltaïque, dites-le :
le
nombre de pieux par jour change complètement le choix.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
-
Marteau de battage
Principe — il frappe par coups répétés au lieu de faire vibrer le sol.
Usage — il passe les terrains compacts ou caillouteux où la vibration refuse, et ce qu'il enfonce, il ne le retire pas. -
Vibrofonceur à palplanches
Principe — la même vibration, avec une pince qui serre un profil de palplanche au lieu d'un piquet.
Usage — il monte un rideau de soutènement de proche en proche, sur des machines moyennes et fortes.
le sol se fluidifie autour du pieu, qui descend seul. Et ce qu'il fait dans un sens, il le fait dans l'autre — le pieu se retire de la même façon.
Image de synthèse.
Ce qui détermine le choix
-
01 — La nature du sol, qui décide de tout
La vibration excelle dans les sables, les graves et les limons.
Elle est inefficace dans une argile compacte ou un terrain rocheux, où il faut alors pré-forer.
Un essai vaut mieux qu'une hypothèse. -
02 — La section et la longueur du pieu
Elles commandent la force de vibration nécessaire.
Un piquet de clôture et une palplanche de trois mètres ne relèvent pas du même appareil. -
03 — Le système de serrage de la tête
C'est lui qui doit accepter la forme réelle du pieu :
tube, profilé en H, U de palplanche, pieu à ailettes.
Un serrage mal adapté abîme la tête et la rend inutilisable. -
04 — La verticalité
Sur une structure photovoltaïque, tous les pieux doivent être alignés et
d'aplomb.
Certains modèles intègrent un guidage ; sans lui, la précision dépend entièrement de l'opérateur.
Ce qui se vérifie avant commande
- La ligne auxiliaire, son débit et sa pression Voir les 7 critères.
-
Ce qu'il y a autour, et jusqu'où va la vibration
Une vibration se propage dans le sol.
À proximité d'un bâtiment ancien, d'un ouvrage enterré ou d'une voie ferrée, cette question se pose avant le chantier, pas pendant. -
Le poids en bout de bras et la hauteur libre
Le pieu se présente vertical :
il faut de la hauteur au-dessus, et l'ensemble outil plus pieu pèse loin du châssis. -
L'interface
Type et taille d'attache, ou cotes d'axes.
L'outil est livré avec la platine correspondante — voir les attaches.
