Attache reprenant les axes d'origine
elle garde en service des outils jamais prévus pour une attache.
Image de synthèse.

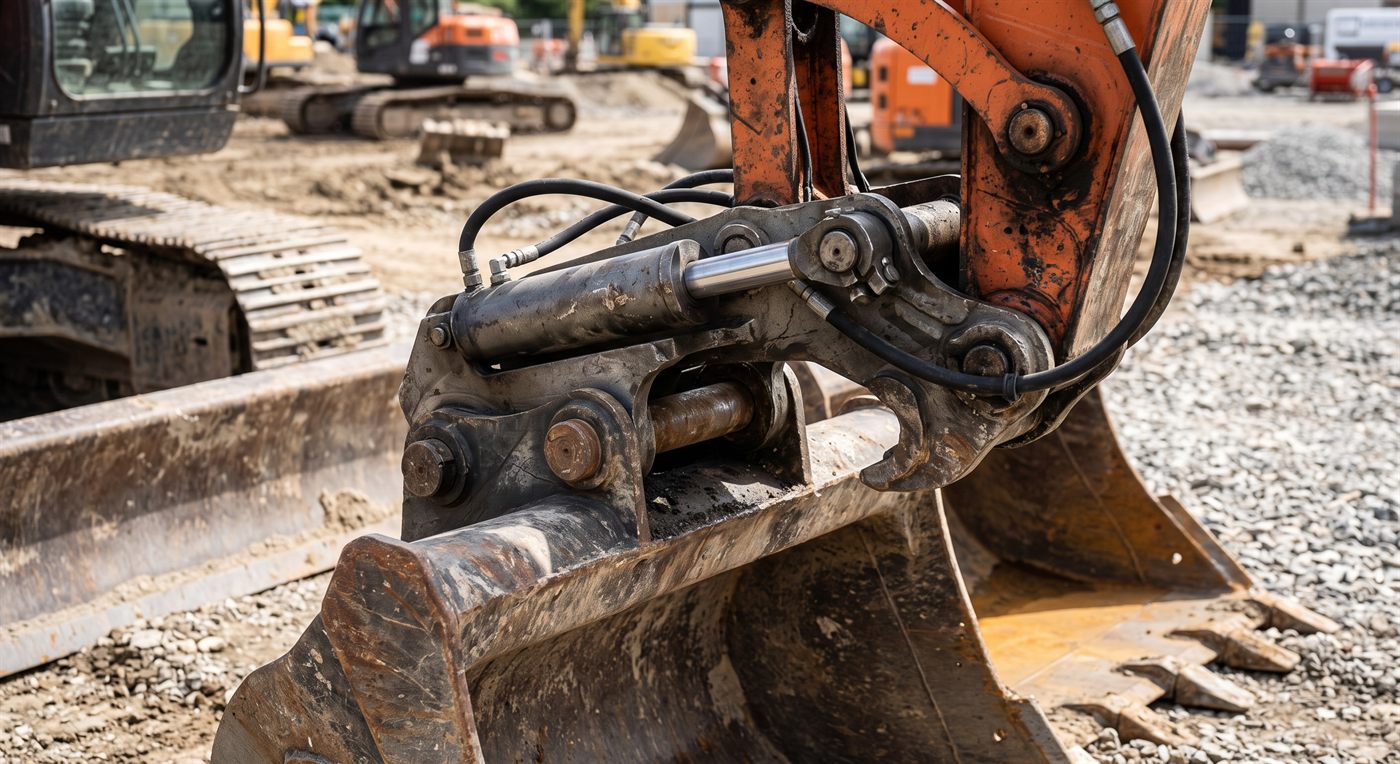

Elle saisit les axes de l'outil au lieu de demander une platine.
C'est ce qui permet de garder en service des outils qui n'ont jamais été prévus pour une attache.
Autres noms de cet outil : attache à mâchoires, coupleur sur axes d'outil, attache universelle sur axes.
- Famille
- Accoupler et adapter
- Classes (t)
- Selon la taille
- Attache
- Elle est l'attache
- Énergie
- Selon la version — débit et pression : on le calcule avec vous pour votre machine
À quoi il sert
Le principe s'inverse :
au lieu d'ajouter une platine à chaque outil, l'attache vient prendre les axes déjà présents.
Un parc ancien, hétérogène, monté en direct, redevient utilisable sans passer chaque godet à l'atelier.
C'est souvent la solution la plus économique quand on possède beaucoup d'outils anciens et qu'on ne veut pas tous les convertir.
Elle demande en revanche que les cotes d'axes des outils soient compatibles entre elles.
Elle ne rattrape pas n'importe quel écart de cotes. Des outils dont les entraxes diffèrent trop ne se reprennent pas avec la même attache.
Le relevé outil par outil est le vrai travail, et il se fait avant l'achat.

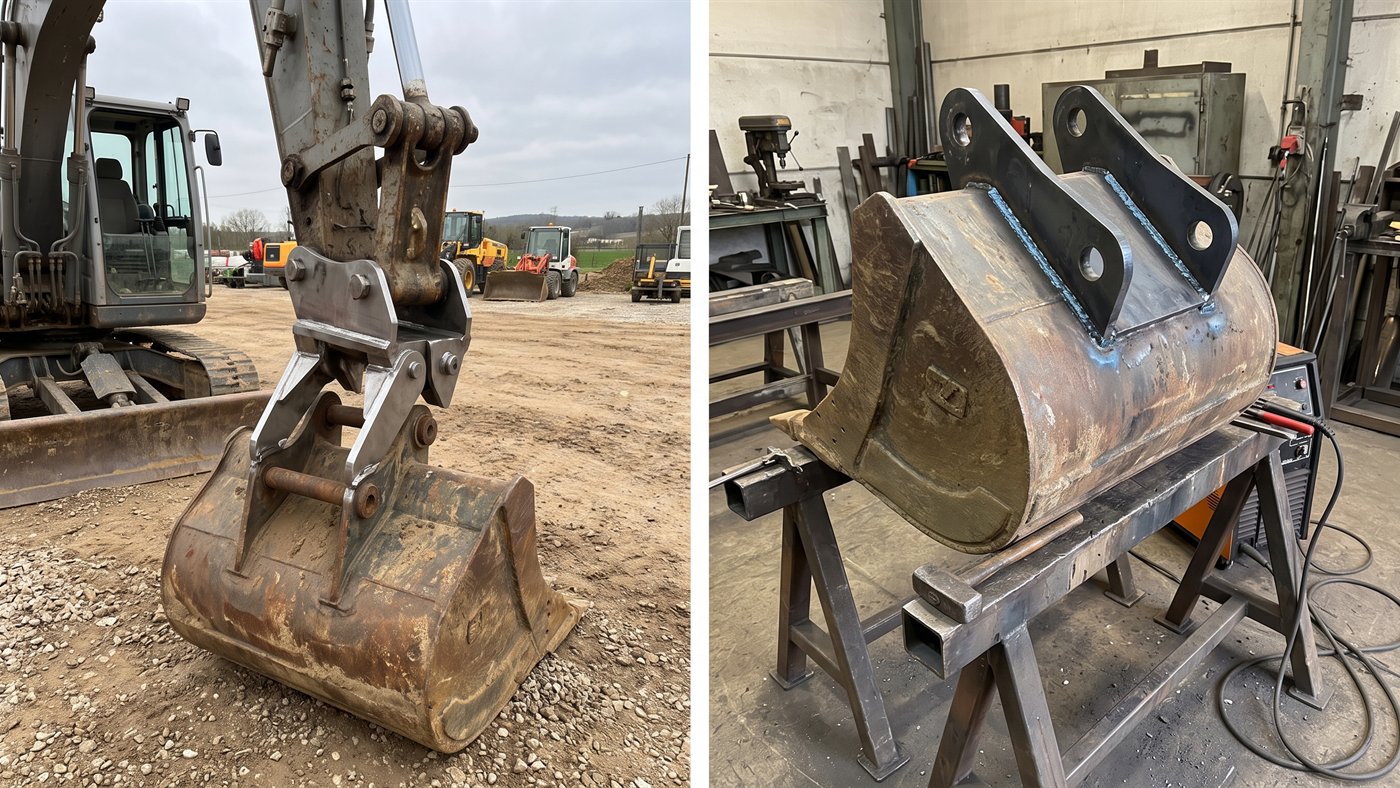

À droite : le montage classique impose une platine soudée ou boulonnée sur chaque outil avant la prise.
Le principe s'inverse :
pas de platine à ajouter, l'attache saisit les axes déjà présents.
Le relevé des cotes outil par outil reste le vrai travail.
Image de synthèse.
Sur quelle machine ?
Il en existe pour des machines de 2,4 à 75 t.
Par exemple, sur une pelle de 10 à 20 t, le poids est en général de 175 à 955 kg.
L'attache reprend les axes d'origine de la machine.
Montage réversible : l'outil se place en butte ou en rétro.
Ce que fait l'outil
Le verrouillage est semi-automatique, avec sécurité automatique : goupille, valve de blocage ou vis de sécurité selon la version.
Par exemple, sur une pelle de 10 à 20 t : diamètre d'axe de 50 à 90 mm, entraxe de 330 à 530 mm.
Ce qu'il faut côté hydraulique
L'attache se commande en hydraulique double effet.
Le débit et la pression : on les calcule avec vous pour votre machine.
Chiffres relevés sur 61 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Dites-nous combien d'outils vous voulez garder en service, et relevez pour chacun le diamètre d'axes et l'entraxe.
C'est ce tableau-là qui décide.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
Ce qui détermine le choix
- 01 — La dispersion des cotes de vos outils C'est elle qui décide de la faisabilité, plus que le tonnage.
-
02 — Le nombre d'outils à conserver
Peu d'outils :
les convertir en platines coûte parfois moins cher. - 03 — La rigidité recherchée Toute attache ajoute une liaison de plus, donc un jeu potentiel de plus.
- 04 — La sécurité du verrouillage Elle se vérifie comme sur toute attache, sans exception.
Ce qui se vérifie avant commande
- Le relevé des cotes de chaque outil Diamètre, entraxe, largeur — outil par outil, au millimètre.
- L'état des axes et des perçages L'usure existante limite ce qu'on peut reprendre.
- La compatibilité avec la machine Côté balancier, ce sont les cotes de la pelle qui commandent.
- La double sécurité Elle ne se négocie pas davantage ici qu'ailleurs.
