Attache rapide de mini-pelle
Vous voulez changer d'outil sur votre mini-pelle sans démonter les axes.
Trois points décident :
attache mécanique ou hydraulique, le poids et la hauteur qu'elle ajoute, le standard de vos outils.
Une photo du bout du balancier suffit pour commencer.
La même logique que sur une grande machine, avec deux contraintes serrées :
le poids ajouté, et l'hydraulique disponible.
Autres noms de cet outil : attache de minipelle, coupleur mini-pelle, attache petite classe.
- Famille
- Accoupler et adapter
- Classes (t)
- Micro-pelle et mini-pelle
- Attache
- Klac, Morin, S ou CW selon la machine
- Énergie
- Version mécanique, aucune ; version hydraulique, une commande du verrouillage depuis la cabine
À quoi il sert
À droite : sans flexibles en bout de balancier, aucun outil hydraulique ne peut fonctionner.
Ce qui la distingue :

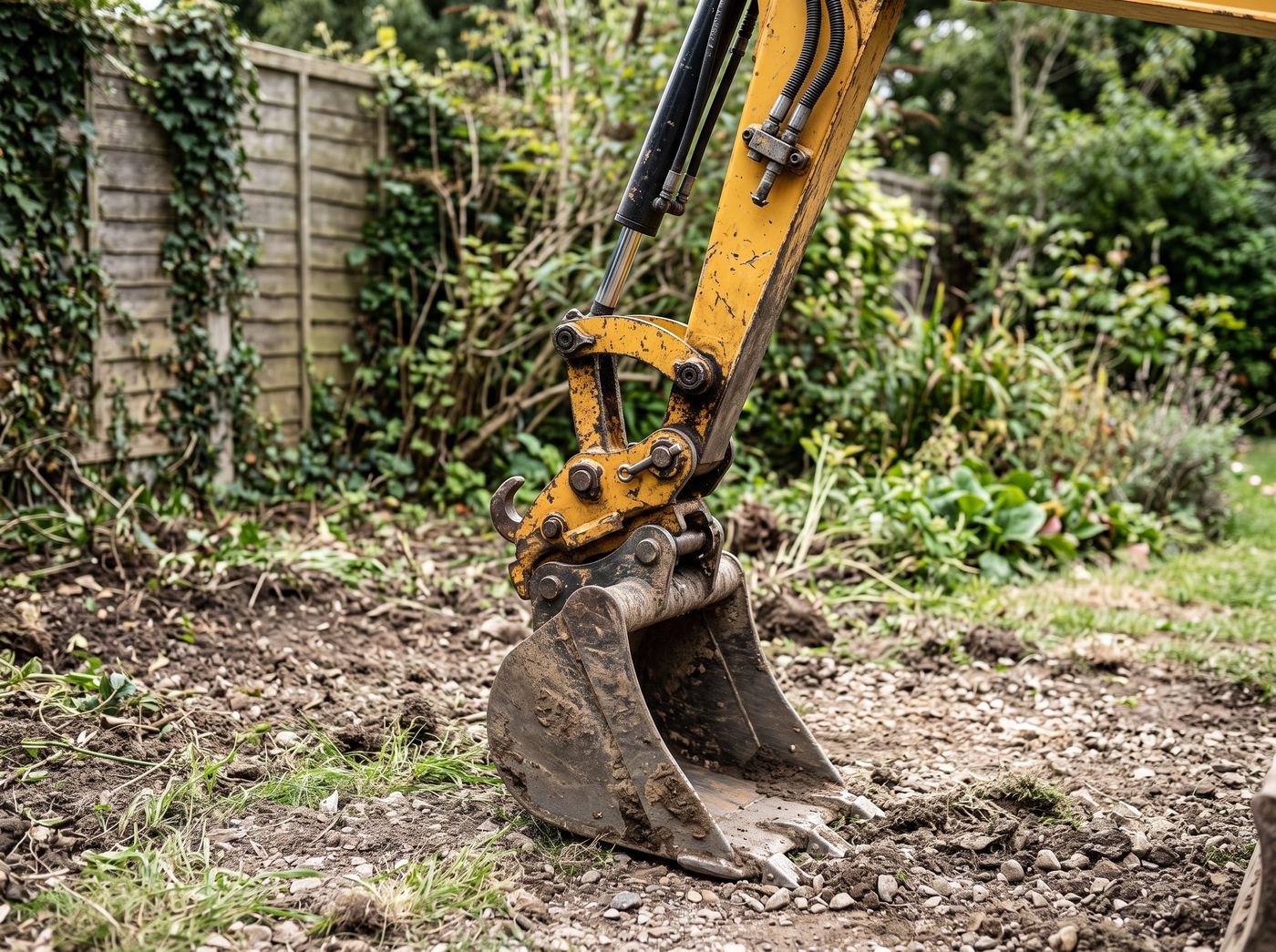

ici l'attache se juge à ce qu'elle ajoute — de la hauteur sous le balancier, du poids en bout de bras.
Image de synthèse.

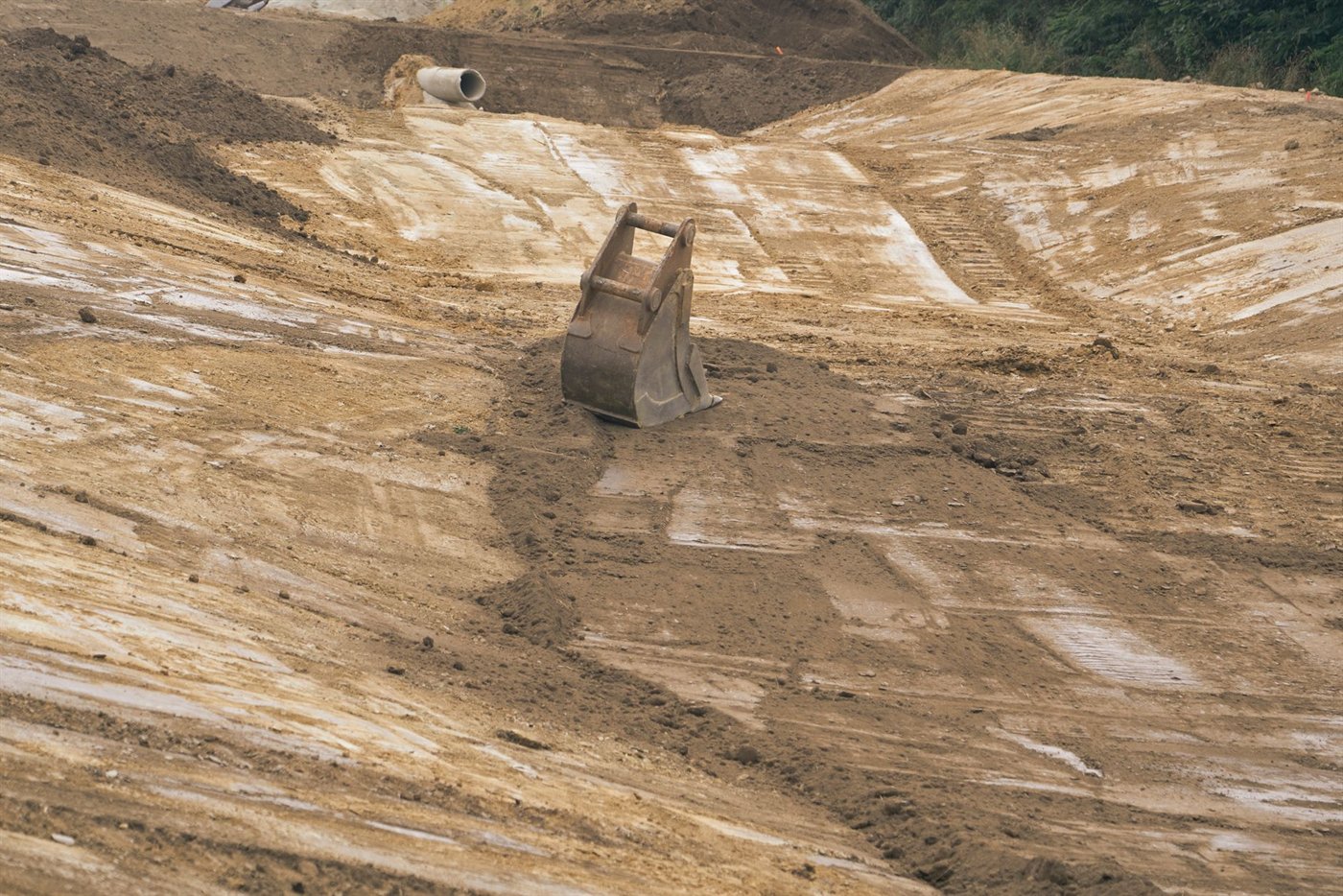

ses deux oreilles et ses deux axes sont ce que l'attache vient saisir.
L'entraxe et le diamètre des axes se mesurent avant toute commande.
Photo :
Richard REVEL, licence Pexels, via Pexels.
Sur une petite machine, le parc d'outils se constitue vite :
un godet de terrassement, un godet de curage, parfois une tarière ou un brise-roche.
Sans attache, chaque changement immobilise la machine et deux personnes.
C'est proportionnellement sur ces classes que l'attache rapide change le plus la journée de travail — et c'est aussi là que le poids qu'elle ajoute se paie le plus cher en portée.
L'attache mécanique ne demande aucune hydraulique ; l'attache hydraulique et les outils hydrauliques, si. Beaucoup de mini-pelles n'ont pas de ligne auxiliaire.
Sans elle, ni brise-roche, ni pince, ni tarière — et le conducteur peut le vérifier lui-même en regardant s'il y a des flexibles en bout de balancier. Voir la ligne auxiliaire.
Sur quelle machine ?
Il en existe pour des machines de 1 à 12 t.
Par exemple, sur une mini-pelle de 2 à 5 t, le poids est en général de 14 à 295 kg.
Ce que fait l'outil
L'attache sert à accoupler et adapter l'outil sur la machine.
Par exemple, sur une mini-pelle de 2 à 5 t : largeur de 230 à 270 mm.
Le verrouillage se fait à la main sur la version mécanique, ou depuis la cabine sur la version hydraulique.
Ce qu'il faut côté hydraulique
La version mécanique ne demande aucune énergie.
La version hydraulique demande d'alimenter son vérin de verrouillage, à vérifier avec vous.
Sa commande se fait en cabine, à part de la ligne qui alimente les outils, à vérifier avec vous.
Pression relevée sur micro-pelle et mini-pelle : 200 bar.
Chiffres relevés sur 21 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Envoyez-nous une photo du bout de balancier de votre mini-pelle et son modèle exact.
Nous vous dirons ce qu'elle peut recevoir, et ce qu'elle ne peut pas.
- Votre machine Sa marque et son tonnage.
- La version voulue Mécanique, sans énergie, ou hydraulique, avec une commande du verrouillage en cabine.
-
Le circuit auxiliaire
Pour les outils hydrauliques seulement :
son débit en l/min, sa pression en bar, simple ou double effet. - L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
Image de synthèse.
Ce qui détermine le choix
Chaque point dit ce qui change le choix.
Les valeurs, nous les vérifions sur la notice de votre porteur et sur celle de l'outil.
-
01 — Mécanique ou hydraulique
La version mécanique se verrouille à la main, sans énergie ;
la version hydraulique se verrouille depuis la cabine et demande une commande pour son vérin. - 02 — Le poids ajouté Sur une machine légère, chaque kilo en bout de bras se retire de la charge utile.
- 03 — Le standard du loueur, si vous louez Alterner machine louée et machine propre pousse à s'aligner sur le standard le plus répandu localement.
- 04 — La hauteur ajoutée Elle réduit la profondeur de fouille utile, ce qui compte sur les petites classes.
Ce qui se vérifie avant commande
- La présence de flexibles en bout de balancier La photo la plus utile que vous puissiez nous envoyer.
- La désignation portée sur l'attache d'origine Lettre ou nombre, selon le système.
- Le tonnage en ordre de marche Pas le tonnage commercial.
- Les outils déjà possédés Ils imposent le standard.
