Attache rapide hydraulique

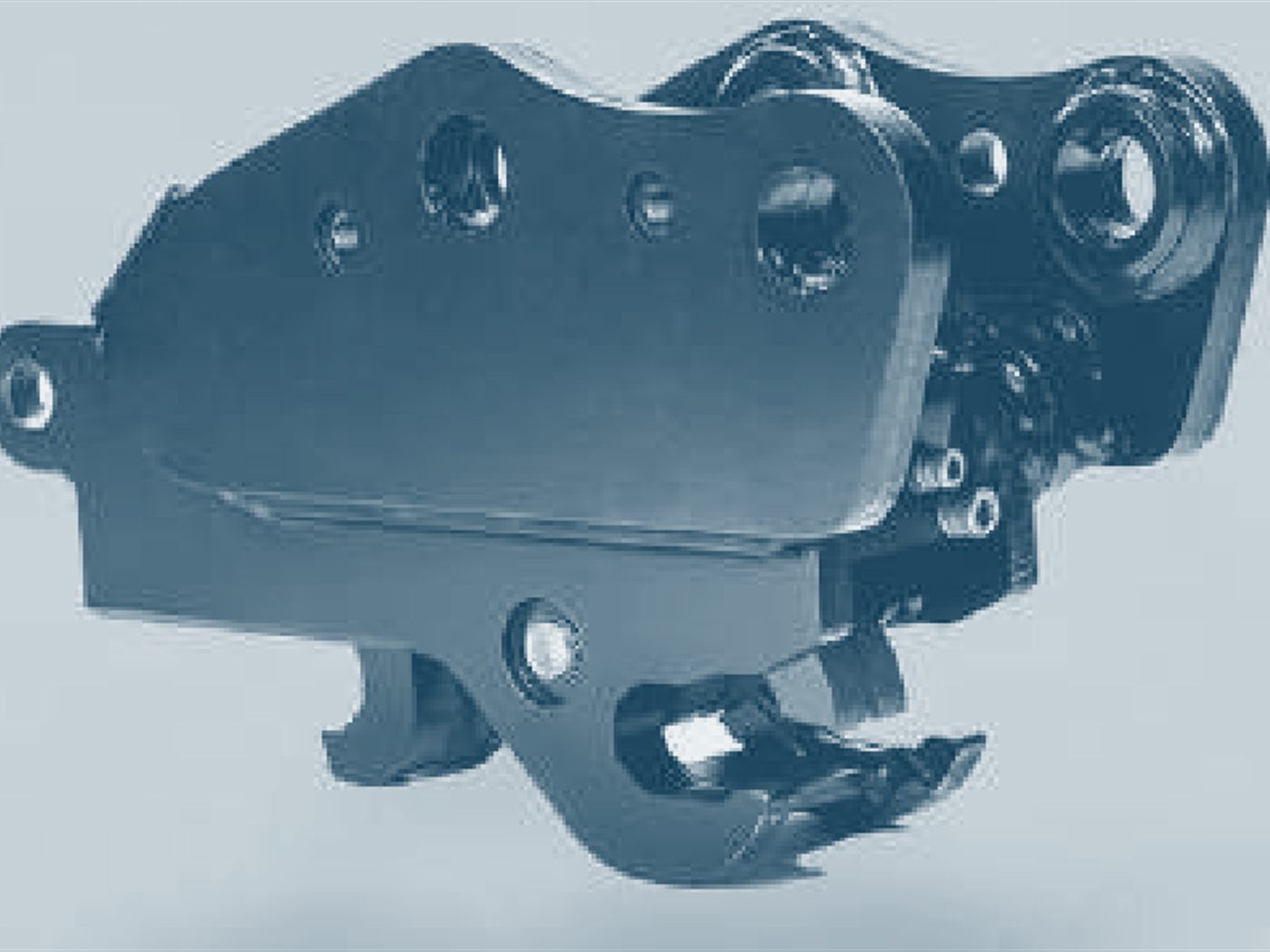

le vérin qui pousse les verrous, et le verrou de sécurité en rouge.
Illustration d'après un produit existant.
Le verrouillage se commande depuis la cabine.
Le changement d'outil cesse d'être une opération pour devenir un geste courant.
Autres noms de cet outil : coupleur hydraulique, attache hydraulique, attache rapide à commande en cabine.
- Famille
- Accoupler et adapter
- Classes (t)
- Toutes
- Attache
- Elle est l'attache
- Énergie
- Hydraulique, ligne de commande dédiée — débit et pression : on le calcule avec vous pour votre machine
À quoi il sert

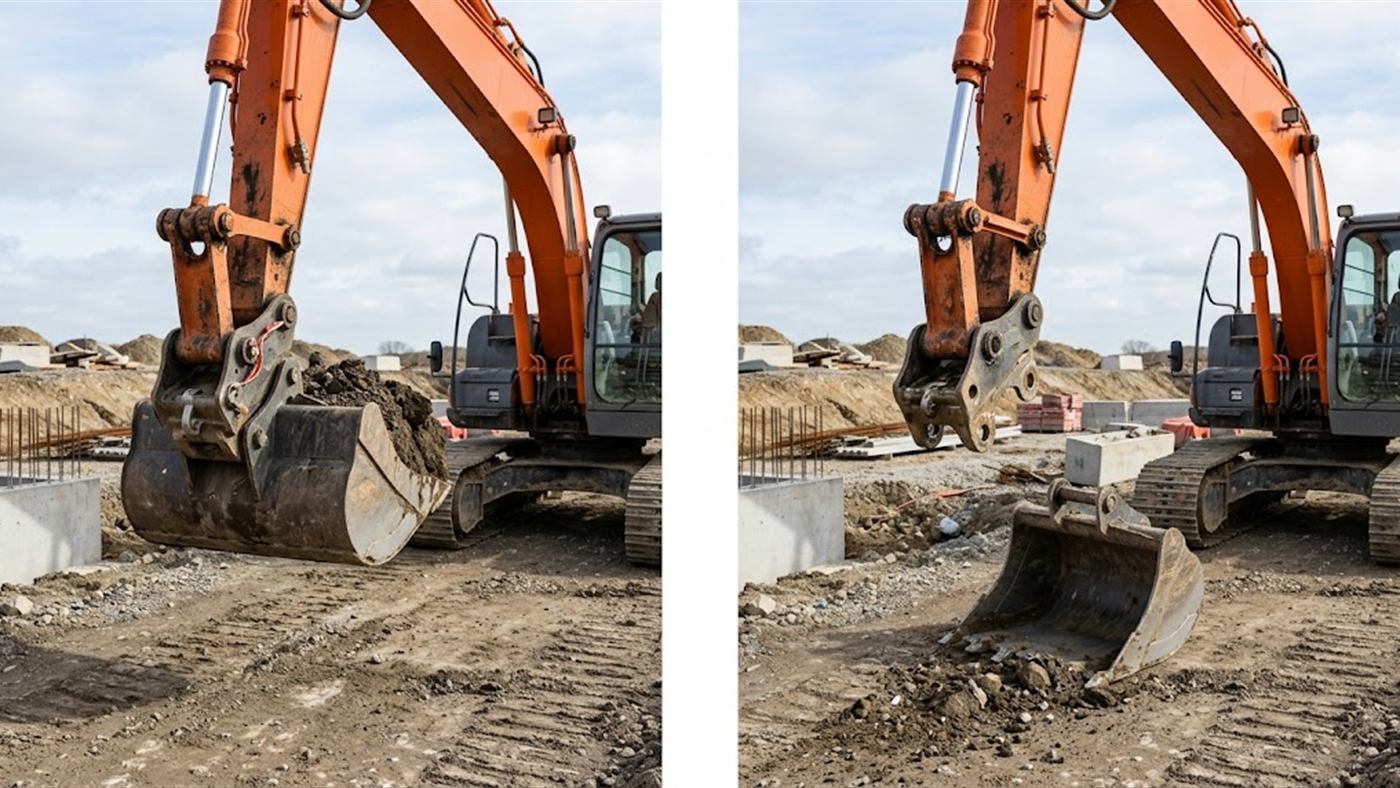

À droite : sans seconde sécurité, une perte de pression laisse tomber l'outil.
Ce qui la distingue :
elle se commande depuis la cabine — mais elle réclame sa propre ligne pour cela.

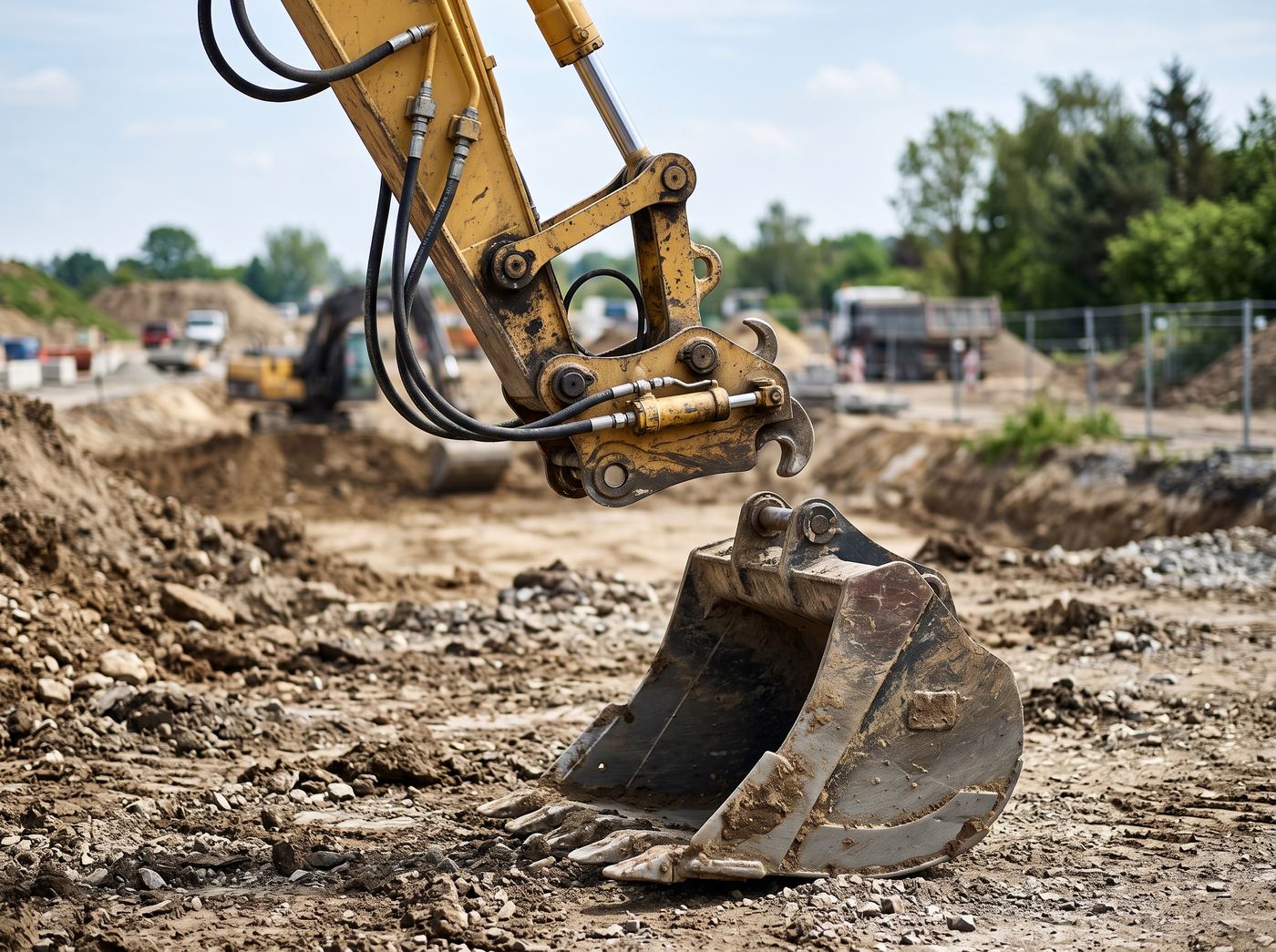

Image de synthèse.
c'est pour ce jour-là qu'il est monté.
Image de synthèse.
C'est cette ligne qui permet de commander l'outil depuis la cabine.

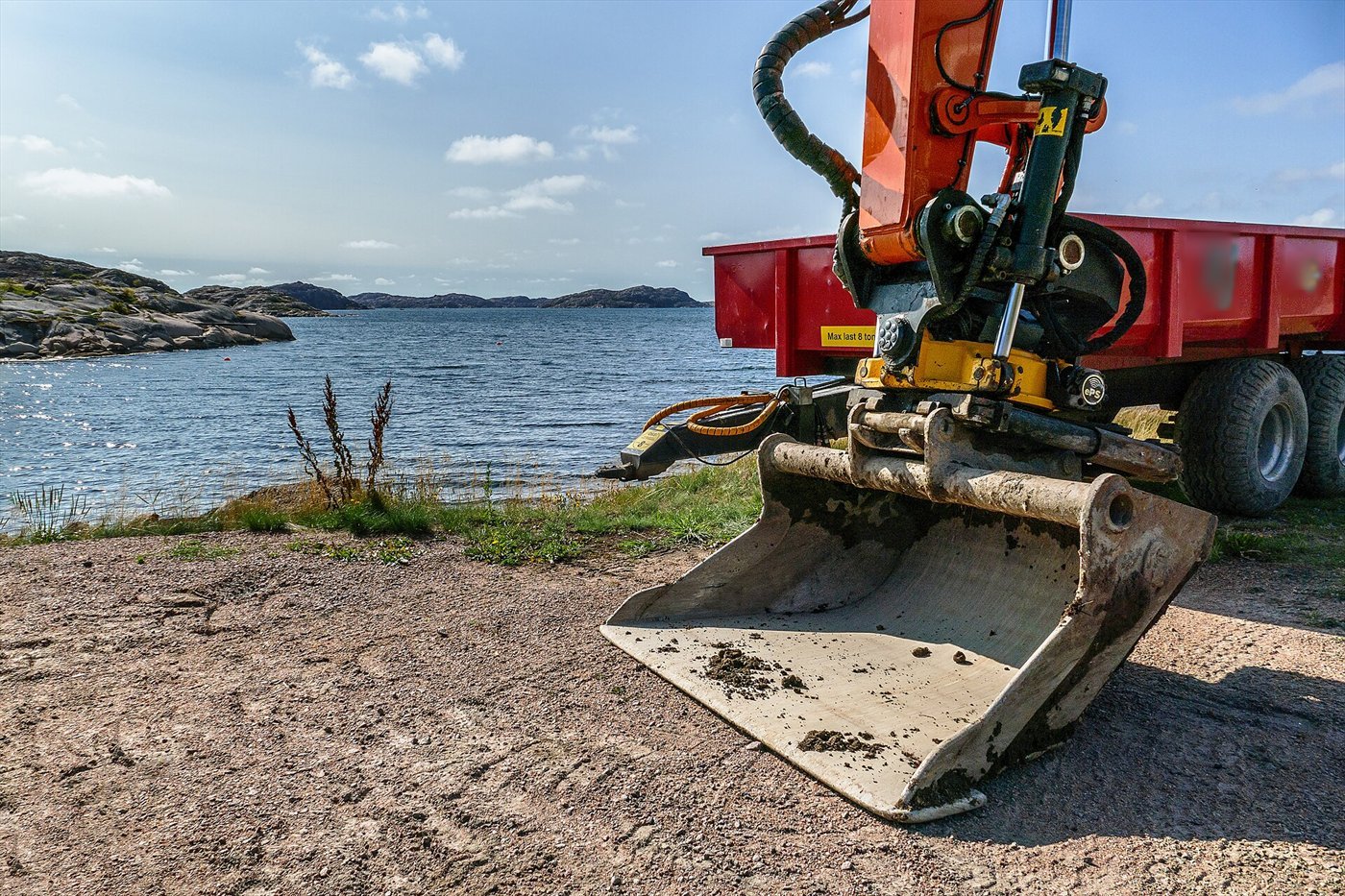

Photo :
W.carter, CC BY-SA 4.0, via Wikimedia Commons, redimensionnée, marques effacées.
Un vérin remplace la clé :
le conducteur ouvre et referme l'attache sans quitter son siège.
Sur un chantier qui alterne terrassement et curage, ou fouille et reprise de tas, la journée n'est plus la même.
Elle reste une attache :
elle ne branche pas l'hydraulique de l'outil.
Pour un brise-roche ou une pince, il faut toujours descendre raccorder les flexibles — c'est l'attache entièrement automatique qui supprime ce geste-là.
Elle demande une ligne de commande dédiée, distincte de la ligne auxiliaire qui alimente les outils. Beaucoup de machines n'en ont qu'une, ou aucune.
C'est le premier point qui écarte un porteur, et il se vérifie avant tout le reste. Voir la ligne hydraulique auxiliaire.
Sur quelle machine ?
Il en existe pour des machines de 1 à 87 t.
Par exemple, sur une pelle de 10 à 20 t, le poids est en général de 110 à 955 kg.
Elle existe en système Martin ou Morin (module 1), et en versions standard, hybride et S.
Ce que fait l'outil
Elle verrouille l'outil par un vérin hydraulique double effet.
Par exemple, sur une pelle de 10 à 20 t : diamètre d'axe de 50 à 90 mm, entraxe de 330 à 530 mm.

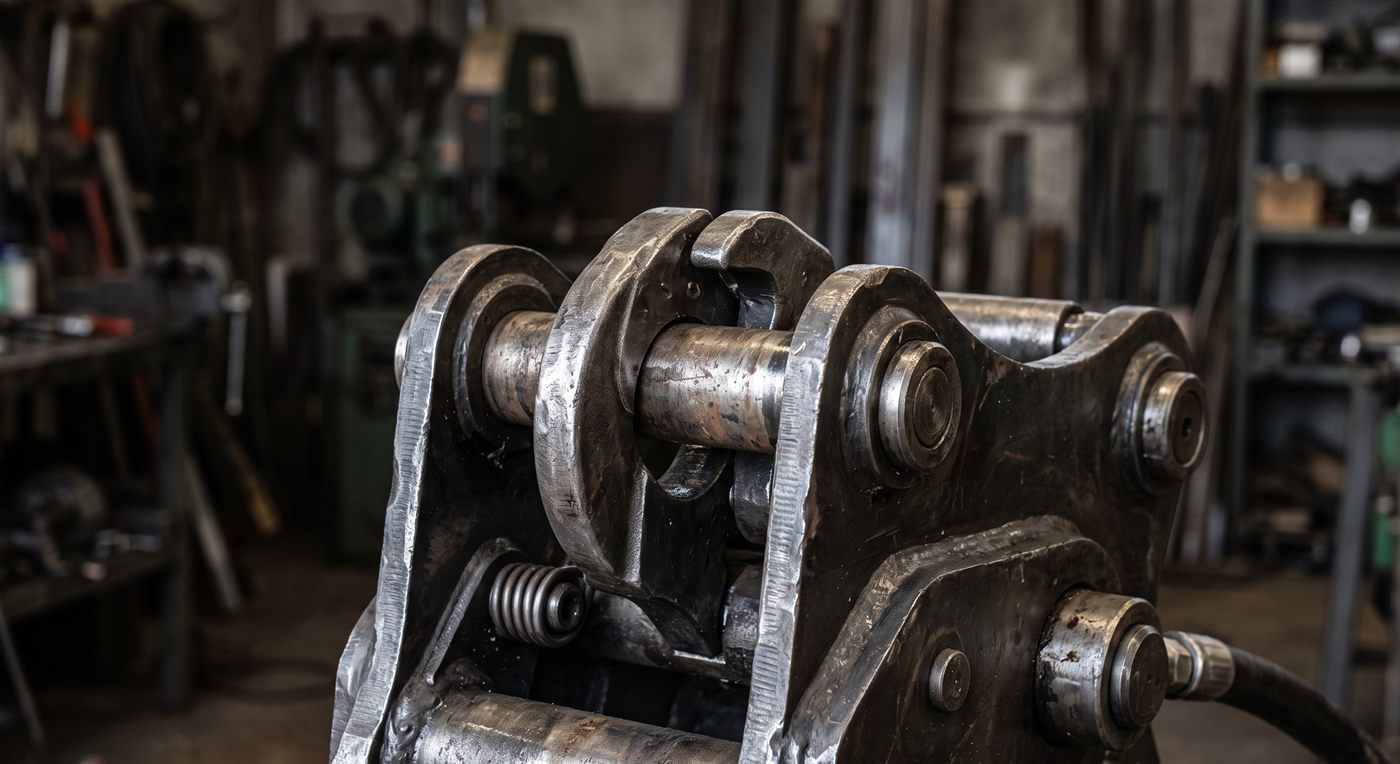

Une double sécurité, par ressorts de rappel et came, complète ce verrouillage.
La fermeture se contrôle visuellement.
Ce qu'il faut côté hydraulique
Une ligne de commande hydraulique dédiée, en double effet, alimente le vérin de verrouillage.
Le débit et la pression : on les calcule avec vous pour votre machine.
Chiffres relevés sur 105 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Dites-nous votre modèle de pelle et le nombre de lignes hydrauliques en bout de balancier.
Une photo suffit le plus souvent à trancher.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
c'est le nombre de changements qu'on accepte de faire dans la journée.

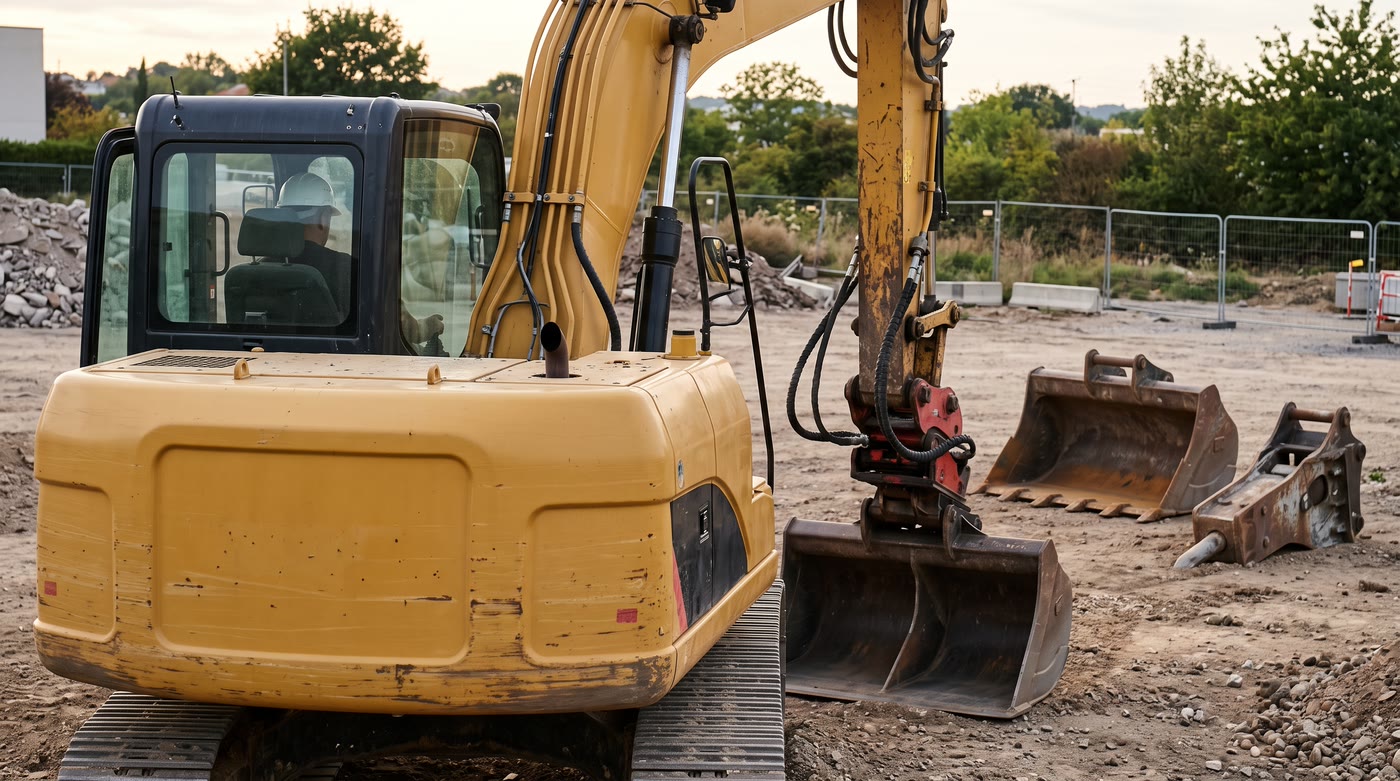

Image de synthèse.
Le conducteur change d'outil sans descendre.
Image de synthèse.
Ce qui détermine le choix
-
01 — La ligne de commande disponible
Une machine équipée d'une seule ligne auxiliaire ne peut pas commander l'attache et alimenter un outil en même temps.
L'ajout se chiffre, et il se prévoit. -
02 — La taille et le standard
Comme pour l'attache mécanique :
la classe de machine décide de la taille, le parc existant décide du standard. -
03 — Le dispositif de sécurité
Les systèmes à double sécurité empêchent un décrochage accidentel, avec le verrouillage et le circuit prévus par le constructeur, et un contrôle à chaque prise d'outil.
Ce point ne se négocie pas. - 04 — Le nombre de changements par jour C'est lui qui justifie l'écart de prix avec le mécanique, et rien d'autre.
Ce qui se vérifie avant commande
-
La présence et le nombre de lignes hydrauliques
Ligne auxiliaire, ligne de commande :
ce ne sont pas les mêmes, et une photo du bout de balancier permet de compter les flexibles. - La désignation de l'attache d'origine Type et taille, relevés sur la machine.
- La commande en cabine Il faut de quoi la piloter, et un conducteur informé du geste.
- La compatibilité avec les outils du parc Le standard doit rester le même, sinon les platines sont à reprendre.
