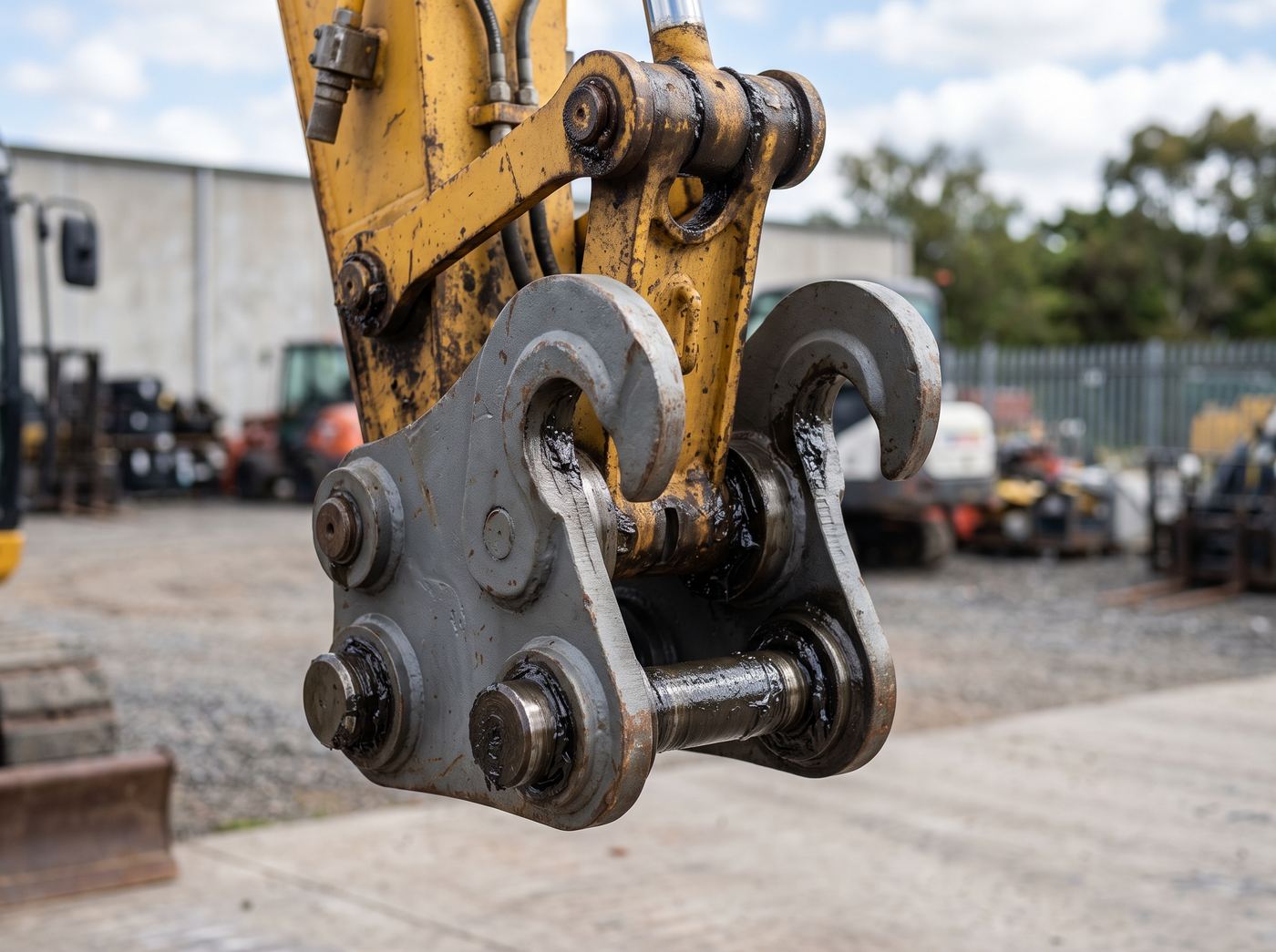

Attache symétrique de type S
Le standard symétrique d'origine suédoise, souvent appelé « type Volvo ».
Tailles S30 à S90 :
le nombre suit la classe de la machine.
Autres noms de cet outil : type S, attache S, standard symétrique, S Nordic, « type Volvo ».
- Famille
- Accoupler et adapter
- Classes (t)
- Toutes, par la taille
- Attache
- Standard S
- Énergie
- Selon la version, mécanique ou hydraulique — débit et pression : on le calcule avec vous pour votre machine
À quoi il sert

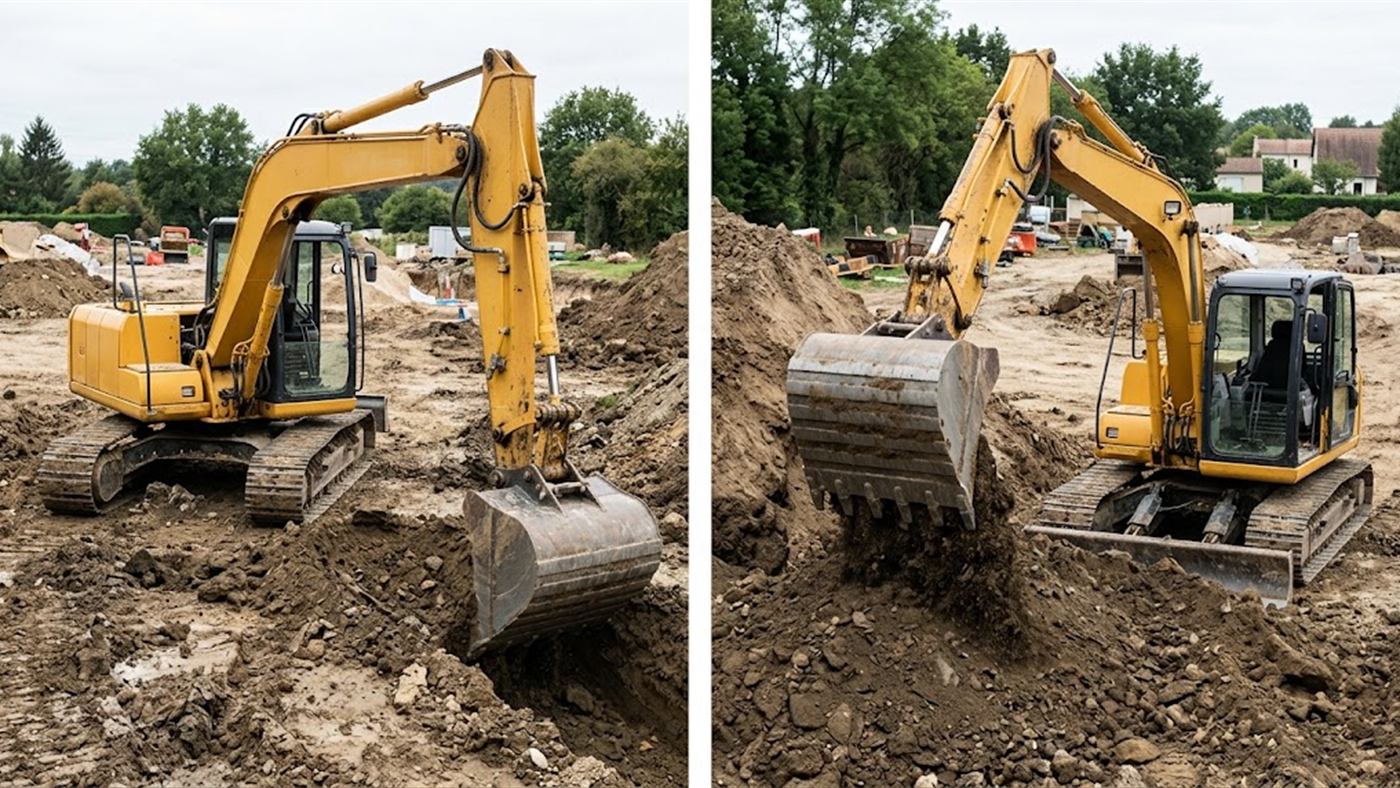

À droite : le même godet repris retourné, dents vers l'extérieur, sans aucun démontage.
Ce qui la distingue :
la symétrie n'est pas esthétique — elle permet de reprendre l'outil retourné, sans le démonter.
Image de synthèse.
Vidéo de synthèse.
Sa géométrie symétrique permet de présenter l'outil dans les deux sens :
un godet peut travailler en position retro ou retournée sans démontage.
C'est ce qui explique une partie de sa diffusion.
Il n'est pas breveté.
N'importe quel fabricant de godets peut produire une platine à ce format, et beaucoup le font :
c'est la raison pour laquelle il se rencontre sous des marques très différentes, avec la même désignation.
Les plages de tailles se chevauchent volontairement. Le S45 et le S50 couvrent la même classe de machine :
le choix entre les deux se fait sur le porteur et sur l'équipement déjà en place, jamais sur le tonnage seul. Voir les tailles par machine.
Sur quelle machine ?
Une attache de type S existe pour toutes les classes de pelle, selon la taille.
Nos relevés couvrent les pelles de 1,6 à 10 t.
Ce que fait l'outil
Accoupler et adapter vos outils : c'est son rôle.
Son poids : on le calcule avec vous pour votre machine.
Ce qu'il faut côté hydraulique
Selon la version, le verrouillage est mécanique, ou hydraulique avec une commande en cabine.
Pour la version hydraulique, le débit et la pression : on les calcule avec vous pour votre machine.
Chiffres relevés sur 12 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Envoyez-nous une photo du bout de balancier :
la désignation y est le plus souvent gravée.
Avec le modèle de machine, cela suffit à trancher.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
Image de synthèse.
Ce qui détermine le choix
-
01 — La taille, lue sur l'attache
La désignation est en général gravée ou peinte.
C'est la lecture la plus sûre, avant tout calcul par le tonnage. -
02 — Mécanique ou hydraulique
Le standard décrit la géométrie, pas le mode de verrouillage.
Les deux existent dans la même taille. -
03 — Le parc déjà équipé
Une platine S ne se monte pas sur une attache d'un autre standard.
Ce n'est pas un obstacle :
c'est la platine de l'outil qui s'adapte. -
04 — Le fabricant de la platine
Le standard étant ouvert, la qualité de réalisation varie.
L'épaisseur des tôles et la reprise des efforts ne sont pas les mêmes partout.
Ce qui se vérifie avant commande
- La désignation exacte S30, S40, S45, S50, S60, S70, S80 ou S90 — relevée sur l'attache, pas déduite.
- La version, mécanique ou hydraulique Elle change ce que la machine doit fournir.
- Le standard des outils déjà en service Il commande le standard de la platine à poser sur le nouvel outil.
- Le tonnage et le modèle de la machine Ils confirment la lecture, ou la contredisent — auquel cas c'est la lecture qui l'emporte.
