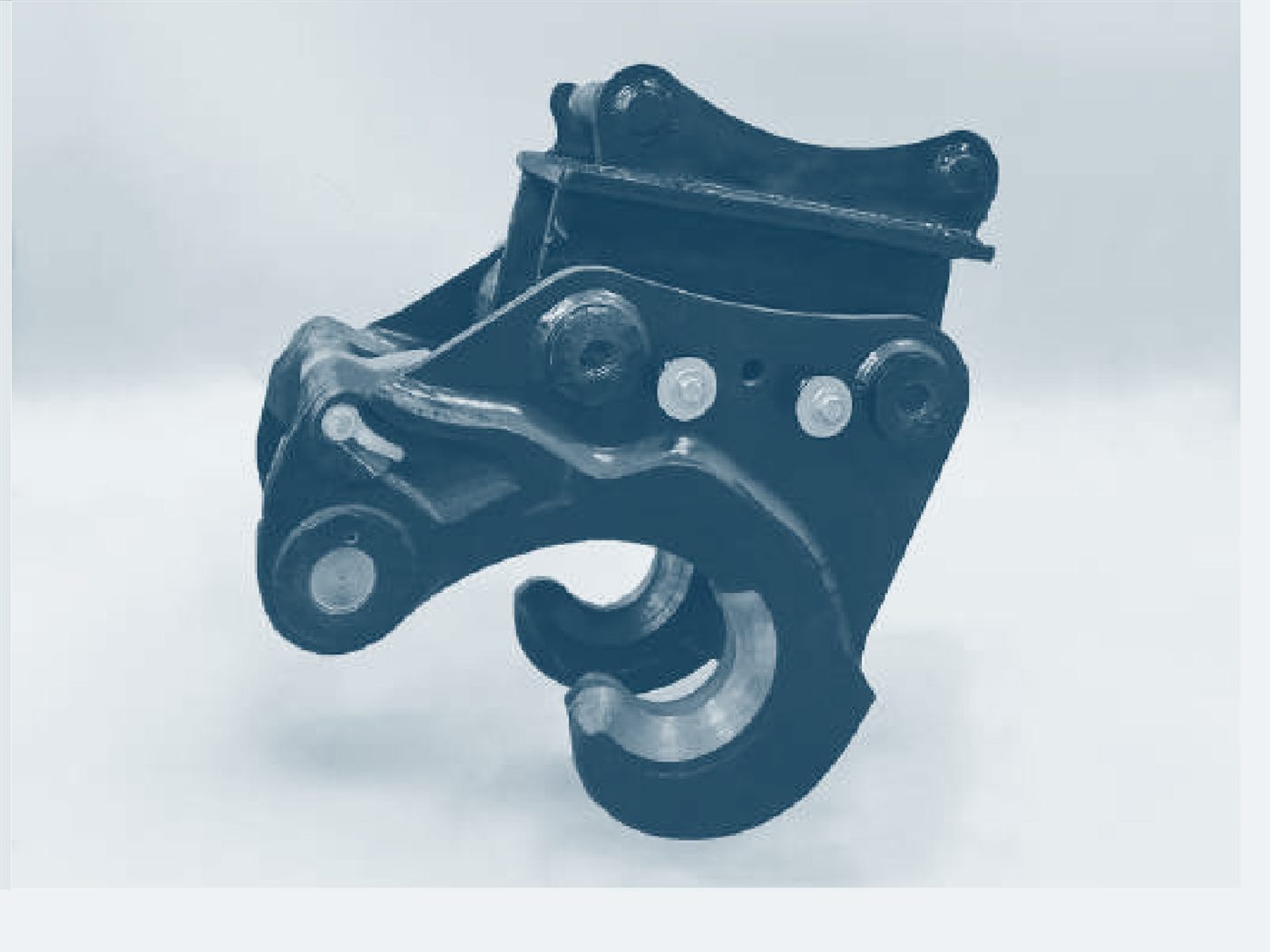

Attache de type CW
le crochet qui vient prendre l'axe, les verrous et leur témoin de position.
L'image montre le principe commun à tous les standards, pas un standard en particulier.
Illustration d'après un produit existant.
Désignation Verachtert, très répandue en Europe.
Tailles CW05 à CW70 :
comme pour le type S, le nombre suit la classe de la machine.
Autres noms de cet outil : type CW, attache CW, standard Verachtert.
- Famille
- Accoupler et adapter
- Classes (t)
- Toutes, par la taille
- Attache
- Standard CW
- Énergie
- Selon la version, mécanique ou hydraulique — débit et pression : on le calcule avec vous pour votre machine
À quoi il sert

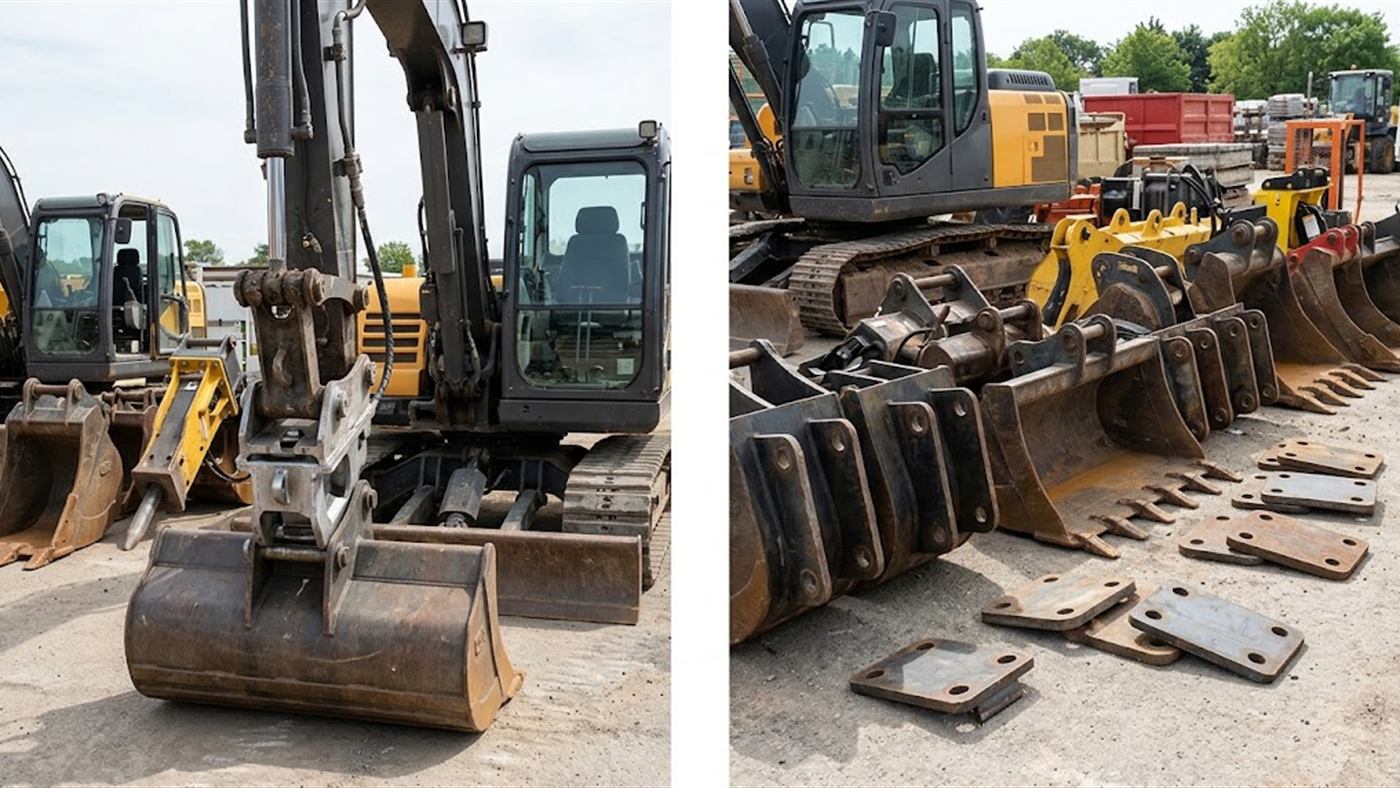

À droite : deux standards mélangés, et chaque outil réclame sa platine en double.
Ce qui le distingue :
le standard du parc décide, et il décide seul — mélanger deux standards double les platines.
Image de synthèse.
C'est l'un des deux standards que l'on rencontre le plus souvent sur les chantiers européens, à côté du type S.
Le principe est le même :
une interface unique en bout de balancier, et autant de platines que d'outils.
Un point mérite d'être dit clairement, parce qu'il coûte cher quand on l'ignore :
un outil en platine S ne se monte pas sur une attache CW. Les deux standards couvrent les mêmes classes de machine, mais ils ne sont pas interchangeables.
Notre tableau des tailles comporte des cases vides, et nous les laissons vides. Certaines plages de la série CW n'ont pas été confirmées auprès du fabricant.
Une valeur approchée a l'air aussi crédible qu'une valeur relevée — c'est ce qui la rend dangereuse. Voir le tableau.
Sur quelle machine ?
L'attache de type CW existe pour toutes les classes de pelle, selon sa taille.
Le standard CW va de la taille CW00 à la taille CW40.
Sur une attache CW déjà en place, la taille se relève sur l'attache.
La classe de pelle de chaque taille : on la calcule avec vous pour votre machine.
Ce que fait l'outil
Cette attache sert à accoupler et à adapter les outils.
Son poids : on le calcule avec vous pour votre machine.
Ce qu'il faut côté hydraulique
Selon la version, l'attache fonctionne de façon mécanique ou hydraulique.
Pour la version hydraulique, le débit et la pression : on les calcule avec vous pour votre machine.
Chiffres relevés sur nos modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Donnez-nous la désignation portée sur votre attache et le modèle de votre pelle.
Si vous ne la trouvez pas, une photo du bout de balancier suffit.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
Ce qui détermine le choix
-
01 — La taille, lue sur l'attache
CW05, CW10, CW20, CW30, CW40, CW45, CW55 ou CW70.
La désignation est portée sur l'attache. -
02 — Le standard du parc
Il décide, et il décide seul :
mélanger deux standards double les platines à gérer. -
03 — Mécanique ou hydraulique
Le standard décrit la géométrie ;
le verrouillage est une autre question. -
04 — La disponibilité des platines
Elle est bonne pour les tailles courantes, plus incertaine aux extrémités de la gamme.
Une platine s'obtient couramment de CW0 à CW40.
Ce qui se vérifie avant commande
- La désignation exacte Relevée sur l'attache, jamais déduite du tonnage.
- Le modèle et le tonnage de la machine Ils servent de contrôle, pas de règle.
- Les outils déjà en service Leur platine impose le standard du prochain outil.
-
La version du système
Les évolutions successives d'un même standard ne se montent pas toujours entre elles :
ce point se vérifie au cas par cas.
