Dents de déroctage et rippers

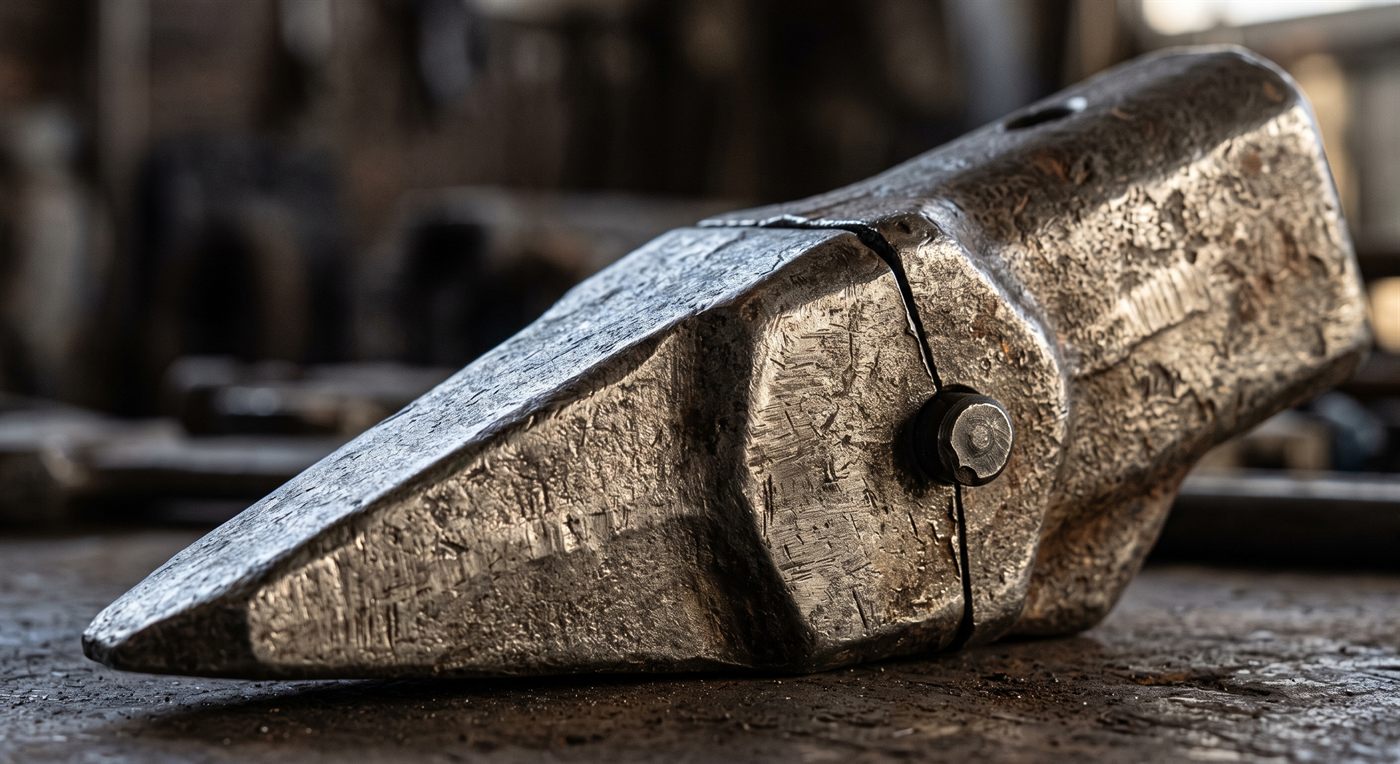

la dent s'emmanche, et une goupille en travers la retient.
Image de synthèse.

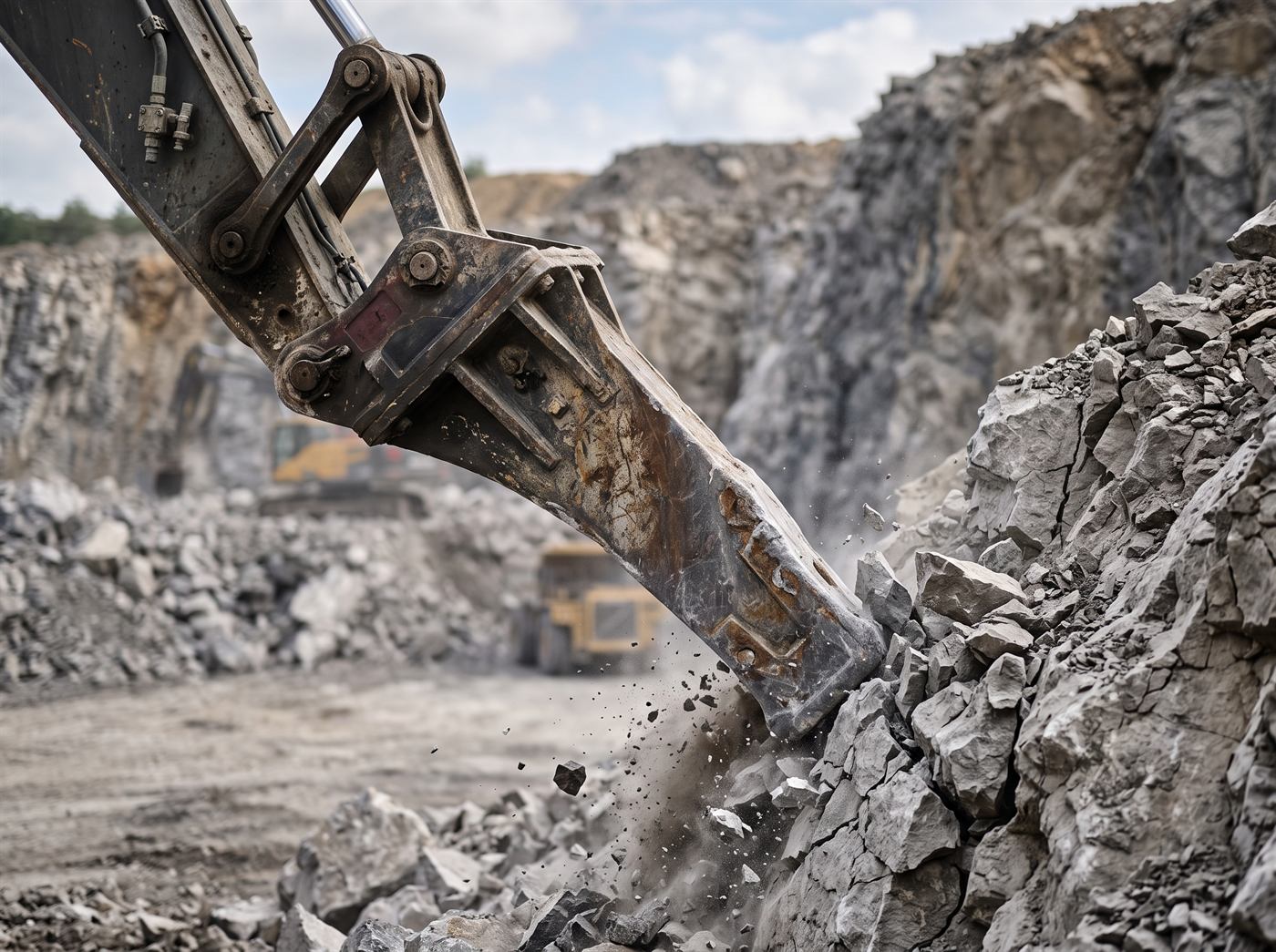

Une dent unique concentre toute la force de la machine sur un point.
Elle déchausse
la roche fissurée, arrache les souches et ouvre les terrains compacts — sans aucune
ligne hydraulique.
Autres noms de cette famille : dent de déroctage, dent de
ripper, ripper, croc, dent d'ancrage, défonceuse, dent de décompactage.
Une gamme
relevée couvre de la micro-pelle à 60 tonnes.
- Famille
- Terrasser et curer
- Classes (t)
- Micro-pelle à 60 t
- Attache
- Toutes, par platine
- Énergie
- Aucune — outil passif
À quoi elle sert

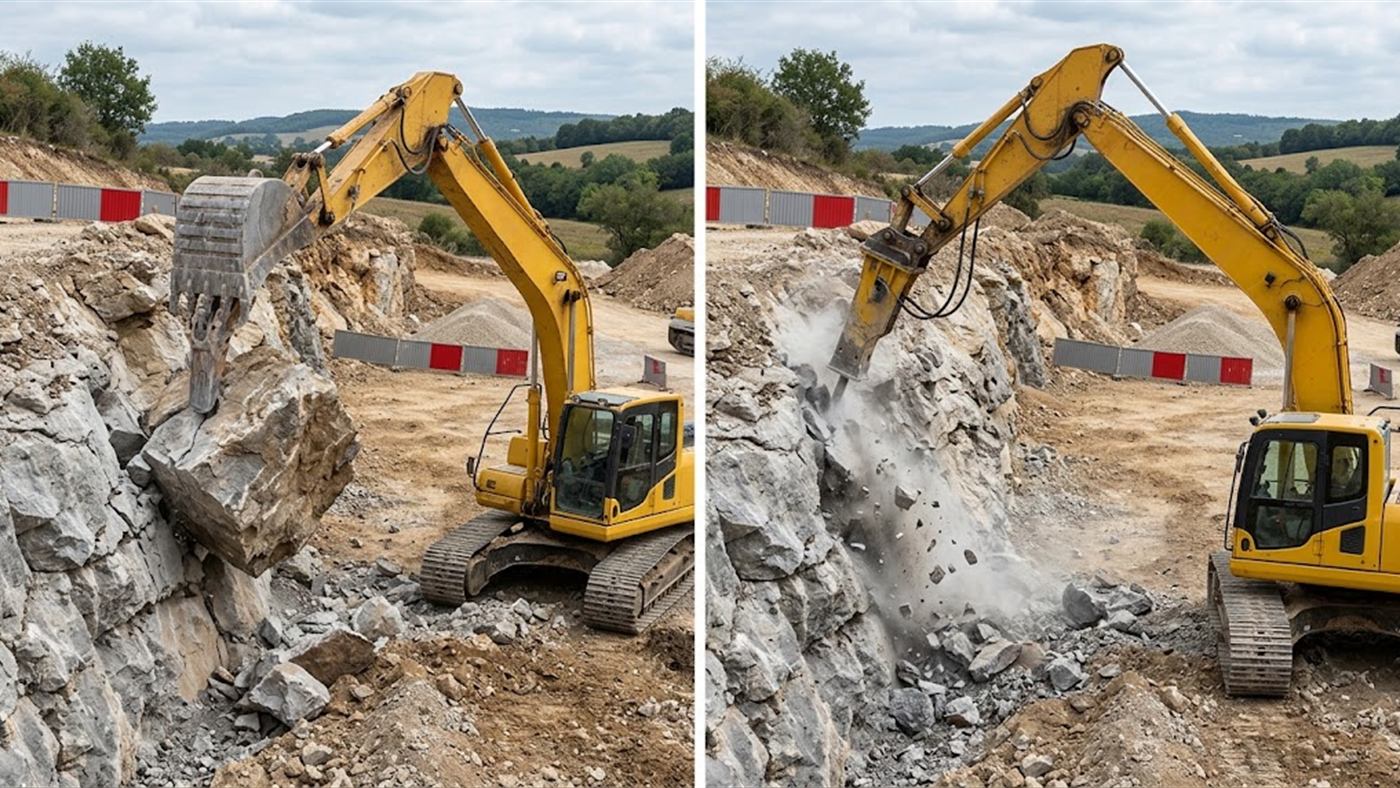

À droite : le brise-roche frappe la roche et demande une ligne hydraulique.
Ce qui la distingue :
c'est un travail de levier, pas de percussion — l'énergie vient du bras, pas d'un marteau.
Image de synthèse.
La dent pénètre dans une fissure ou un plan de faiblesse, puis la machine tire.
La roche se déchausse par blocs entiers.
C'est un travail de levier, pas de
percussion :
l'énergie vient du bras, pas d'un marteau.
Elle sert aussi au décompactage des terrains durs avant terrassement, à
l'arrachage de souches, et à l'ouverture d'une saignée dans un sol trop dur pour
un godet.
Sur ces travaux, elle remplace un outil hydraulique par un outil
passif — donc sans consommation, sans flexible et sans entretien de circuit.
Elle transmet des efforts très élevés à la machine. Tout passe
par un seul point :
le balancier, ses axes et son vérin encaissent la totalité
de la force.
C'est l'outil où le sous-dimensionnement de la dent est moins
dangereux que le surdimensionnement.
Sur quelle machine ?
Il en existe pour des machines de 0,5 à 52 t.
Par exemple, sur une mini-pelle de 2 à 5 t, le poids est en général de 42 à 134 kg.
Elle est livrée avec son attache : type S30, S40 ou S45, Martin, Morin, CW, Klac, Lehnhoff, ou oreilles à souder.
Ce que fait l'outil
Elle existe en acier anti-usure.
Par exemple, sur une mini-pelle de 2 à 5 t : épaisseur de 45 à 50 mm, diamètre d'axe de 30 à 45 mm.
Ce qu'il faut côté hydraulique
Elle ne demande aucun branchement hydraulique : c'est un outil passif.
Chiffres relevés sur 60 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Donnez-nous votre modèle de pelle et la nature du terrain.
Si vous hésitez entre
dent et brise-roche, dites-le :
c'est précisément ce que l'étude tranche.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
-
Godet squelette
Principe — un godet au fond ajouré, qui sépare la terre fine des pierres en secouant.
Usage — il trie un déblai déjà ouvert, il ne déchausse pas une roche en place. -
Godet à grille
Principe — un godet dont le fond laisse passer le fin, sans moteur ni ligne hydraulique.
Usage — il sépare un tas déjà extrait, le gros d'un côté et le fin de l'autre, il n'ouvre pas le terrain.
Se monte sur, dans l'exemple fabricant : S30, S40, S45 · Martin · Morin
Image de synthèse.
Ce qui détermine le choix
Le premier point n'est pas un critère de choix, c'est un test d'éligibilité :
si
la réponse est mauvaise, l'outil ne sert à rien.
-
01 — L'état du banc rocheux
Fissuré ou délité, il se déchausse et la dent travaille en continu.
Sain et homogène, la dent talonne, s'use et ne pénètre pas.
Deux ou trois sondages tranchent la question. -
02 — L'effort admissible par le balancier
C'est la limite réelle, et elle vient de la machine, pas de l'outil.
Une dent trop longue démultiplie le levier au-delà de ce que le bras encaisse. -
03 — La forme et le profil de la pointe
Une pointe fine pénètre mieux, une pointe massive dure plus longtemps.
Le choix suit le matériau et la fréquence d'usage. -
04 — Le remplacement de la pointe
C'est une pièce d'usure.
Une dent dont la pointe n'est pas remplaçable est un outil jetable.
Ce qui se vérifie avant commande
-
La nature réelle du banc
Avant l'outil.
C'est la seule vérification qui peut annuler l'achat, et elle coûte une demi-journée de sondage. -
L'effort admissible en bout de balancier
Donnée constructeur de la machine.
Elle limite la longueur de dent utilisable. -
L'état des axes et des bagues
Un jeu existant s'aggrave très vite avec un outil de ce type.
Mieux vaut le traiter avant. -
L'interface
Type et taille d'attache, ou cotes d'axes.
L'outil est livré avec la platine correspondante.
La comparaison économique avec le brise-roche mérite d'être
faite. Une dent est une pièce d'usure remplaçable.
Un marteau mal
employé sur une roche qui ne se casse pas dégrade ses pièces internes, et
l'addition n'a rien à voir.
Voir la page brise-roche.
