Cuchara cribadora
el material atraviesa, el rechazo se queda en la cuchara.
Es ese removido lo que hace a esta familia exigente en caudal.
Imagen de síntesis.
La cuchara cribadora clasifica el material dentro de la propia cuchara, en el lugar de la obra.
La tierra se convierte en un material reutilizable en lugar de un residuo que evacuar y luego
volver a comprar.
Otros nombres de esta herramienta: cuchara giratoria,
cuchara de cribado, cribadora de materiales, cuchara rotativa, cuchara cribadora trituradora.
El término «cuchara giratoria» es corriente entre los distribuidores: es la misma
herramienta.
- Familia
- Reciclar y valorizar
- Clases (t)
- 0,8 a 52 t
- Enganche
- Todas, mediante placa
- Energía
- Hidráulica — caudal y presión: lo calculamos con usted para su máquina
Para qué sirve

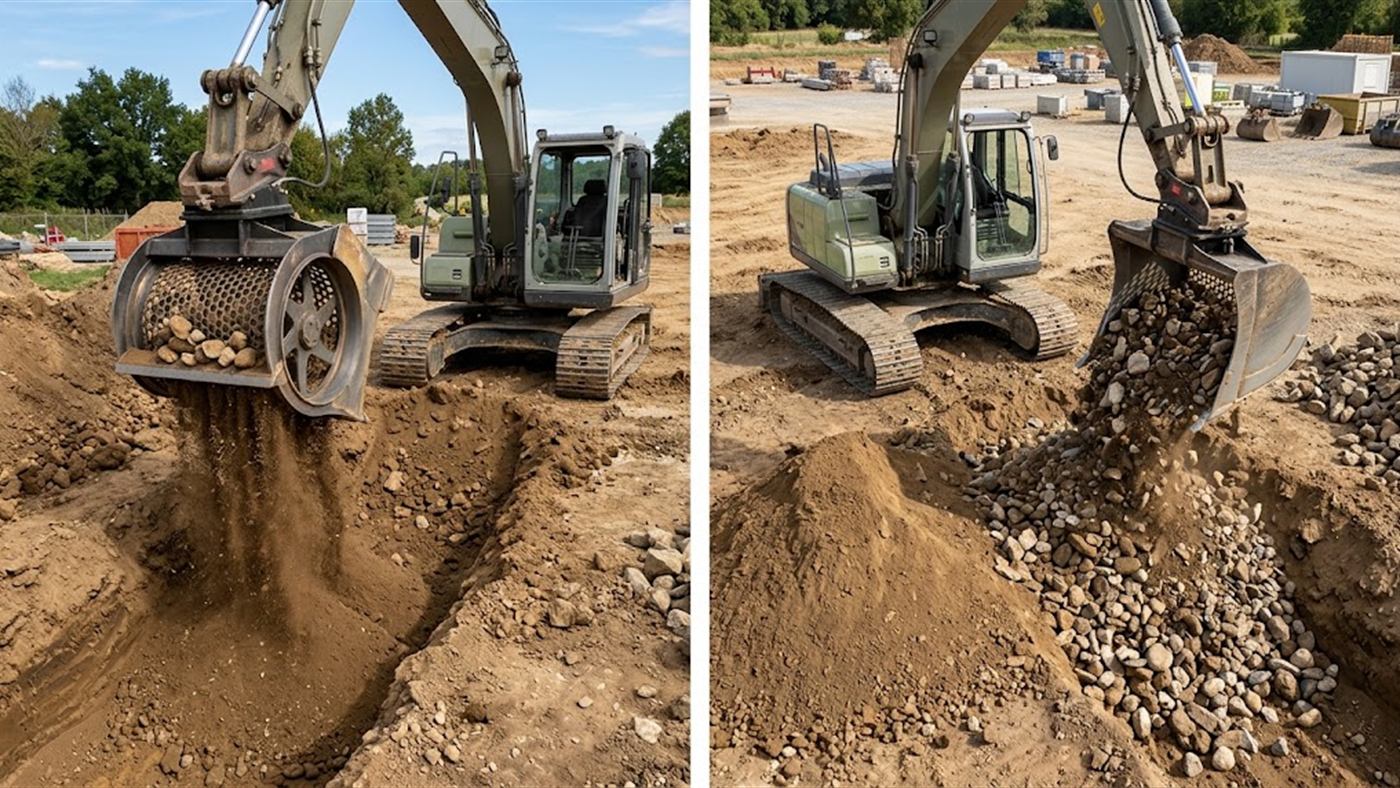

A la derecha: el material grueso se queda dentro y se vierte aparte, en un segundo montón.
Lo que la distingue:
el corte granulométrico es la decisión de partida: todo lo demás se deriva de él.

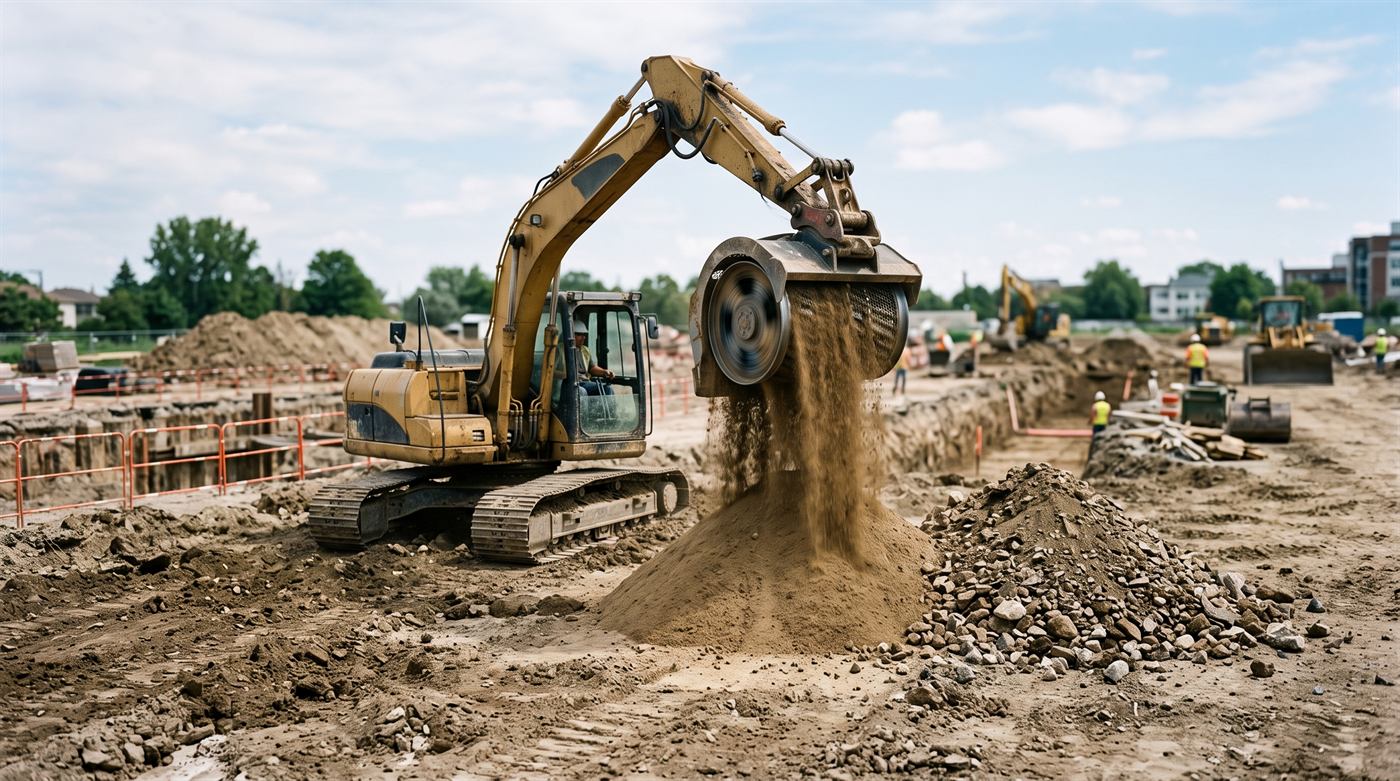

Imagen de síntesis.
Una sola herramienta clasifica en el sitio lo que se habría evacuado.
Vídeo de síntesis.
Un rotor o un juego de árboles trabaja el material dentro de la cuchara.
Lo fino
atraviesa y cae, lo grueso se queda y se vierte aparte.
Se obtienen dos montones
distintos sin transporte intermedio, sin criba fija y sin cargadora.
El uso corriente es la reutilización de las tierras de zanja:
la tierra fina vuelve
como relleno, las piedras van al fondo de la excavación.
En una obra urbana donde
la evacuación cuesta cara y donde falta sitio, la cuenta se hace rápido.
Algunos modelos trituran además de cribar:
tratan el compost, la tierra
vegetal y las tierras arcillosas, con una granulometría regulable.
Otros
usan un cribado de estrellas, mejor adaptado a los materiales pegajosos.
Es la familia que más caudal consume. El rotor gira
en continuo, al contrario que un movimiento de cuchara, que es puntual.
Una máquina
infradimensionada no se niega a trabajar: gira despacio y criba
mal.
Esa es la trampa:
la herramienta funciona, pero no mantiene la cadencia
anunciada.
Un ejemplo que lo explica todo
En una miniexcavadora de 2,5 a 3,5 t, una cuchara cribadora trituradora comprobada exige
25 l/min a 200 bar.
Un martillo hidráulico de esa misma clase
trabaja en torno a 15 a 25 l/min bajo 90 a 120 bar.
Misma máquina, mismo enganche, caudales parecidos, y una presión del simple al
doble.
Es la demostración de que el tonelaje solo no decide nada.
¿En qué máquina?
Existen para máquinas de 1 a 52 t.
Por ejemplo, en una excavadora de 10 a 20 t, el peso suele ser de 690 a 1 980 kg.
Se monta en todos los enganches mediante placa, y existe en versión para cargadora y manipulador telescópico.
Lo que hace la herramienta
Sus estrellas giran de forma continua: criba sin cortar ni pellizcar.
Por ejemplo, en una excavadora de 10 a 20 t: capacidad de 500 a 2 000 l, anchura de 1 000 a 1 550 mm.
Según los modelos: acero antidesgaste, rejillas intercambiables según el material, dientes intercambiables u opcionales, engrase automático, a comprobar con usted.
Lo que hace falta en hidráulica
Hace falta un circuito hidráulico auxiliar.
Suele necesitar de 20 a 180 l/min, con una presión de 120 a 230 bar, según el tamaño de la máquina.
Cifras tomadas de 35 modelos del mercado.
Su estudio fija el valor exacto para su máquina.
Hacer comprobar su máquina.
Denos su modelo de excavadora, el material que hay que cribar y la granulometría
buscada.
Valoramos el conjunto:
herramienta, acoplador, taller, transporte.
- Su máquina Su marca y su tonelaje.
- El circuito auxiliar Su caudal en l/min, su presión en bar, simple o doble efecto.
- El enganche instalado Su sistema y su clase.
- El trabajo El uso y el material.
Sin estos elementos, el estudio empieza igualmente: se los pedimos nosotros.
O llame al 01 84 16 55 49 · nuestras líneas atienden 7 días a la semana, de 7h a 22h.
Estudio escrito en 3 días laborables, con el expediente completo.
Lo que determina la elección
-
01 — La granulometría de corte\
Es la decisión de partida:
¿a qué tamaño se separa? Hay modelos comprobados que\ criban a 25 o 45 mm.
Se elige según el uso del material fino, no según\ el aspecto del montón. -
02 — El caudal disponible, en continuo
Un rotor exige un caudal sostenido, no un pico.
Es ese parámetro el que decide el rendimiento real, y no la capacidad de la cuchara. -
03 — La naturaleza del material
Tierra seca, tierra pegajosa, tierras arcillosas, escombros de demolición:
la tecnología difiere.
Un rotor de dientes no trata la arcilla como un cribado de estrellas. -
04 — El peso en carga, con la cuchara llena
Muy superior al peso en vacío.
Es el peso en carga lo que cuenta para la estabilidad y el alcance, no el del catálogo.
| Gama | Clase de portador | Precisión comprobada |
|---|---|---|
| Miniexcavadoras | 1,5 a 8 t | Gama dedicada a miniexcavadora |
| Miniexcavadora y cargadora | 3 a 9 t | — no comprobado |
| Clase intermedia | 17 a 24 t | Cribado de 25 o 45 mm |
| Clase pesada | 23 a 40 t | Cribado de 25 o 45 mm |
Lo que se comprueba antes de pedir
En esta herramienta más que en ninguna otra, un presupuesto incompleto se descubre en la entrega.
-
Una cuchara cribadora no se compra sola
El conjunto se compone de la herramienta, del acoplador al formato de su máquina, de un
tiempo de montaje en taller y del transporte.
Un presupuesto que solo anuncia la herramienta está incompleto. - El caudal continuo, medido en la máquina Y no el caudal de punta anunciado en el catálogo de la excavadora.
-
El peso en carga frente al alcance
Cuchara llena, en el extremo del brazo:
es ahí donde se juega la estabilidad. -
La capacidad del taller para preparar el conjunto en plazo
El montaje no es instantáneo.
Se planifica con la fecha de puesta a disposición de la máquina. -
Las dimensiones para el transporte
Estas herramientas son pesadas y voluminosas.
Su traslado se valora aparte.
La partida más a menudo olvidada en un presupuesto es el taller.
Montaje, soldadura de placa, montaje del acoplador:
es un trabajo real y
valorable.
Figura en el estudio en vez de aparecer al final del recorrido.
