Pinza multiusos de cuatro dedos
la pieza queda apretada, no rueda dentro de la herramienta.
Imagen de síntesis.
Cuatro dedos que cierran contra una contramordaza.
No es un pulpo:
es un tornillo de banco, y sujeta lo que es plano, largo o aislado.
Otros nombres de esta herramienta: pinza multifunción, pinza de clasificación de cuatro dedos, pinza para escombros, pinza de manutención.
- Familia
- Clasificar y agarrar
- Clases (t)
- Todas
- Enganche
- Todas, mediante placa
- Energía
- Hidráulica, dos vías (apertura y rotación) — caudal y presión: lo calculamos con usted para su máquina
Para qué sirve
A la derecha: en un pulpo, la misma viga rueda y cuelga torcida.
Lo que la distingue:
no es un pulpo, es un tornillo de banco: sujeta lo que es plano, largo o aislado.
Imagen de síntesis.

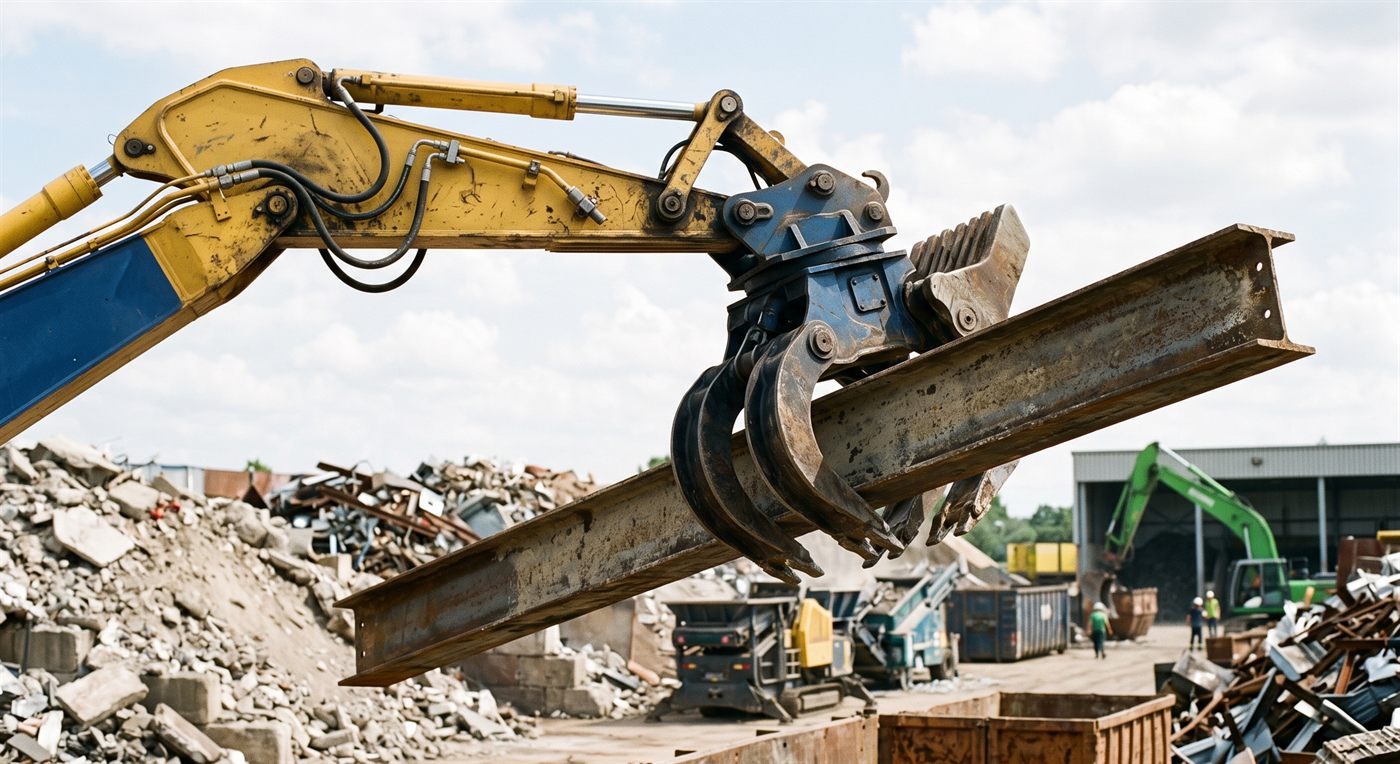

El agarre se hace entre dedos móviles y una parte fija.
Una viga, una chapa, un tocón, un bloque aislado quedan apretados en lugar de envueltos:
el esfuerzo se concentra, y la pieza no rueda dentro de la herramienta durante el traslado.
Se encuentra en las obras de demolición clasificada, de vaciado de edificio y de recogida de escombros.
Algunos modelos cierran sobre un fondo macizo en lugar de sobre una simple contramordaza, lo que les permite recoger granel además de piezas aisladas.
«Pinza de clasificación» es el nombre genérico; «cuatro dedos» solo describe una geometría. El solapamiento entre las dos denominaciones es real y no trataremos de ocultarlo:
lo que se compara es el número de dedos, la forma de la contramordaza y el esfuerzo de apriete. Ver las pinzas de clasificación.
¿En qué máquina?
La pinza se monta en todos los enganches rápidos mediante placa, o directamente sobre los bulones.
Abarca todas las clases; el tamaño adecuado lo calculamos con usted para su máquina.
Lo que hace la herramienta
Esta pinza de cuatro dedos sirve para clasificar y agarrar.
Su rotación es hidráulica.
Su peso: lo calculamos con usted para su máquina.
Lo que hace falta en hidráulica
Requiere dos vías hidráulicas, una para la apertura, otra para la rotación.
El caudal y la presión: los calculamos con usted para su máquina.
Su estudio fija el valor exacto para su máquina.
Hacer comprobar su máquina.
Díganos lo que agarra, con qué frecuencia, y dónde lo deposita.
Si la pinza debe también recoger granel, dígalo:
eso cambia la mordaza, no solo el tamaño.
- Su máquina Su marca y su tonelaje.
- El circuito auxiliar Su caudal en l/min, su presión en bar, simple o doble efecto.
- El enganche instalado Su sistema y su clase.
- El trabajo El uso y el material.
Sin estos elementos, el estudio empieza igualmente: se los pedimos nosotros.
O llame al 01 84 16 55 49 · nuestras líneas atienden 7 días a la semana, de 7h a 22h.
Estudio escrito en 3 días laborables, con el expediente completo.
-
Pulpo orange peel
Principio — valvas que forman un volumen cerrado, en lugar de apretar una pieza.
Uso — carga el material a granel que ninguna pinza retiene, casi siempre bajo un rotador. -
Pulpo multidedos
Principio — dos mordazas de dedos entrecruzados, que cogen en volumen en lugar de apretar.
Uso — vacía un montón de ramaje, de voluminosos o de escombros mezclados, rápido y sin precisión.
Lo que determina la elección
-
01 — La geometría de la contramordaza
Plana para apretar, en valva para recoger granel:
es ese detalle el que decide la polivalencia real. - 02 — La apertura Limita la pieza más grande que podrá agarrar, y después nada lo compensa.
- 03 — La rotación En un puesto de clasificación, orientar la herramienta vale más que desplazar la máquina.
- 04 — El esfuerzo de apriete Una pieza que resbala en la pinza es un riesgo, no una contrariedad.
Lo que se comprueba antes de pedir
-
Las piezas que hay que agarrar
Longitud, forma, estado:
una chapa y un tocón no se aprietan de la misma forma. - El puesto de trabajo Recogida en el suelo, carga en contenedor, depósito en camión.
- Las vías hidráulicas disponibles Apertura y rotación se cuentan por separado.
- La tabla de cargas con el conjunto montado Pinza, rotador y carga, con el brazo extendido.
