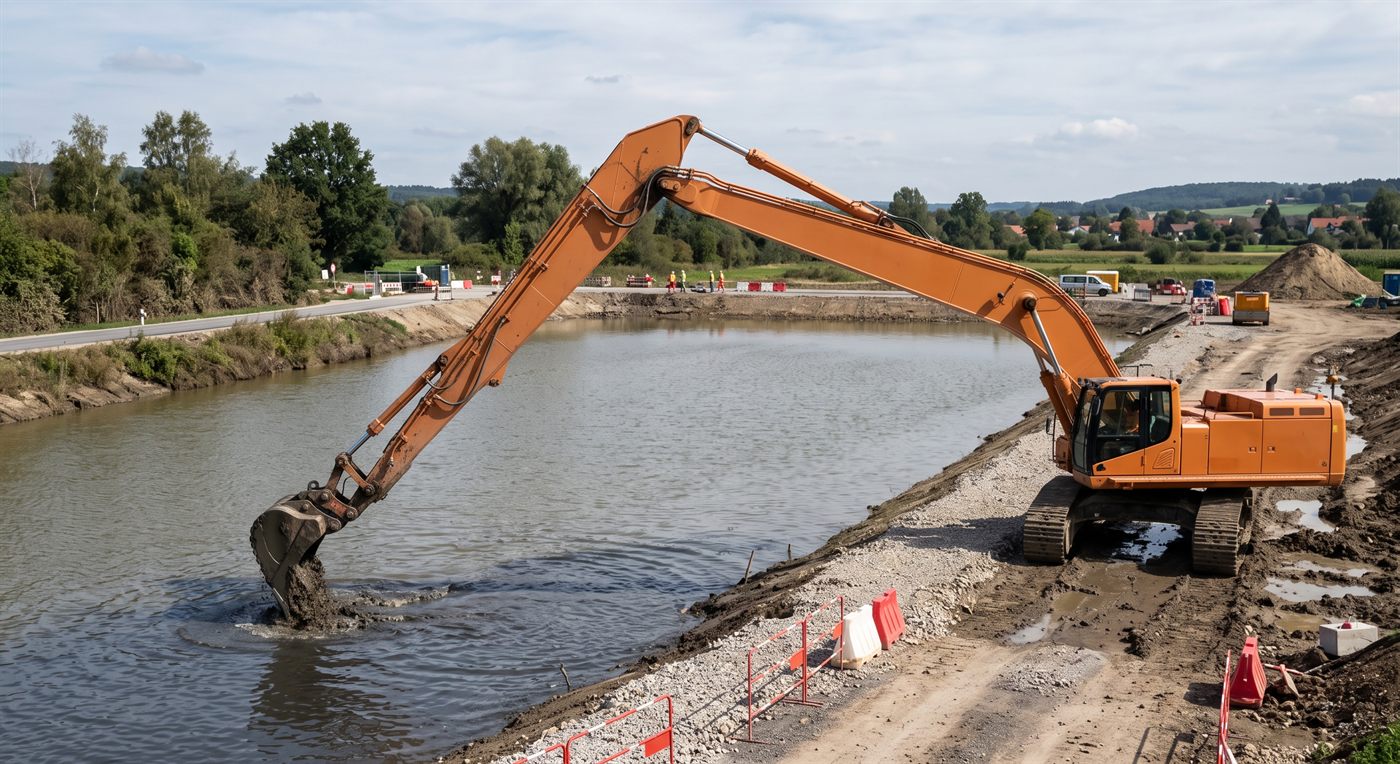

Flèche longue portée
ce qui compte ici, c'est la berge qu'on ne charge pas.
Image de synthèse.
Elle va chercher loin, plus loin qu'une flèche d'origine.
Et à mesure qu'elle s'allonge, ce qu'elle peut porter diminue :
c'est le même mouvement, vu des deux côtés.
Autres noms de cet outil : flèche long reach, bras long, équipement longue portée, flèche allongée.
- Famille
- Équiper et sécuriser la machine
- Classes ou machines concernées
- Moyennes et fortes
- Montage
- En remplacement d'origine de la flèche ; elle reçoit l'attache en bout
- Énergie
- Aucune pour la flèche elle-même
À quoi il sert

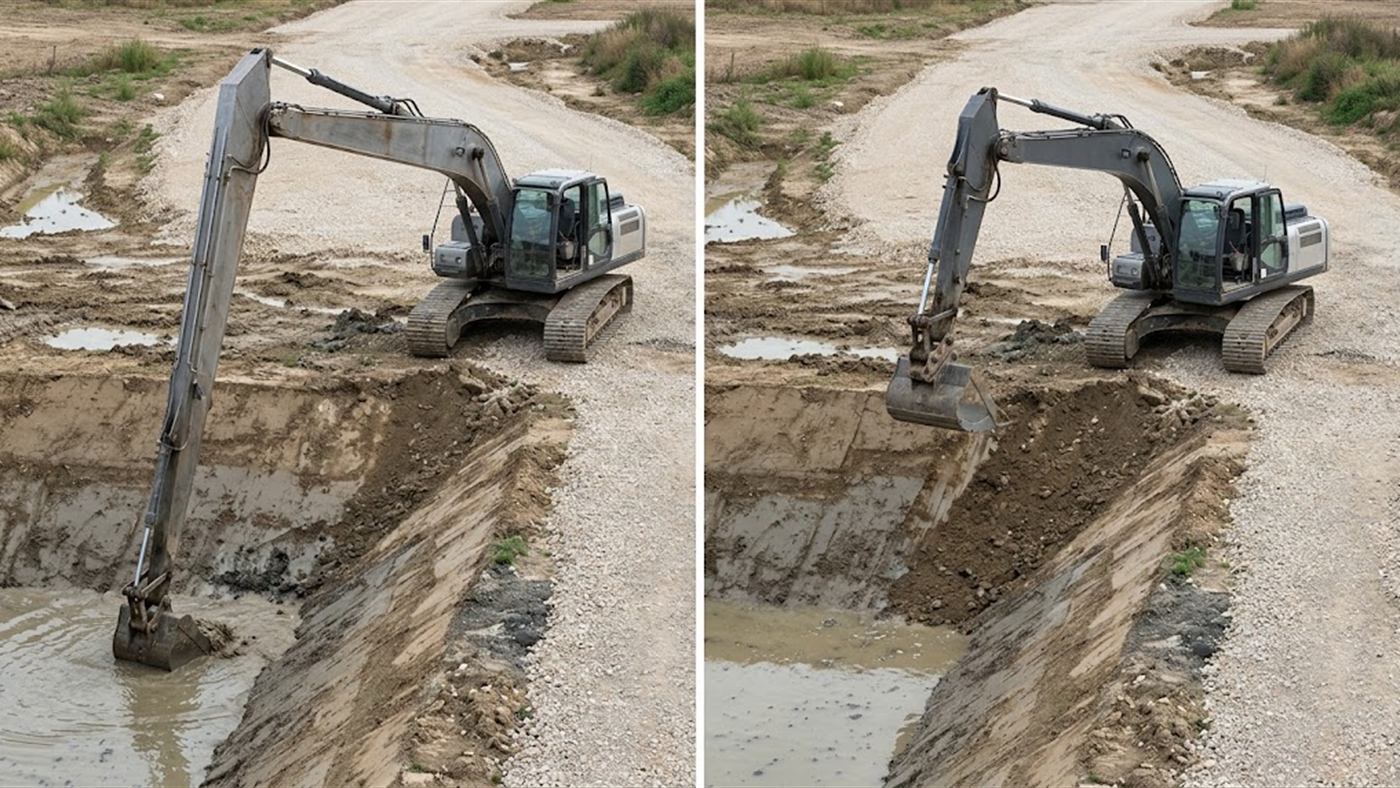

À droite : au même endroit, la flèche d'origine n'atteint que le bord.
Ce qui la distingue :
ce que l'on achète est une géométrie, pas une puissance — la pompe et la tourelle ne changent pas.
Image de synthèse.
La portée remplace l'approche qu'on ne peut pas faire.
Vidéo de synthèse.
Elle remplace l'équipement d'origine par un ensemble plus long, pour atteindre ce qui n'est pas accessible autrement :
le fond d'un bassin, l'autre rive d'un fossé, le pied d'un talus depuis la piste.
La machine reste où elle peut se poser, et c'est l'équipement qui va au travail.
Ce que l'on achète est une géométrie, pas une puissance.
Le moteur, la pompe et la tourelle ne changent pas :
seul le bras de levier change, et il change dans le mauvais sens pour tout ce qui concerne la charge et la stabilité.
L'abaque de charge s'effondre en bout de flèche longue. Un outil que la machine porte sans difficulté au pied devient inacceptable à portée maximale, et la limite n'est plus la force hydraulique mais le basculement.
Allonger, alourdir en bout et équilibrer sont trois faces du même problème :
ils se traitent ensemble, jamais l'un après l'autre. Voir le contrepoids additionnel.
Sur quelle machine ?
La flèche longue portée équipe les machines de 12 à 90 t, à vérifier avec vous.
Le contrepoids nécessaire : on le calcule avec vous pour votre machine.
Ce que fait l'outil
Le montage se fait à la place de la flèche et du balancier d'origine.
L'attache se monte en bout de flèche.
Longueurs de flèche et de balancier, portée, profondeur et godet conseillé : on les calcule avec vous pour votre machine.
Ce qu'il faut côté hydraulique
La flèche elle-même ne demande aucune énergie.
Chiffres relevés sur 2 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Valeurs arrondies, relevées sur les modèles que nous suivons.
Une plage couvre toute la famille, classe par classe.
Ce qui manque, et la valeur pour votre machine, se fixent avec vous.
Faire vérifier votre machine.
Dites-nous ce que vous devez atteindre, depuis où, et avec quel outil en bout.
Ces trois informations suffisent à dire si une flèche longue est la bonne réponse, ou si la bonne réponse est une autre machine.
- Votre machine Sa marque et son modèle exacts.
- Ce qui est monté Ce qui équipe la machine aujourd'hui.
- Le travail L'usage de la machine.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
Ce qui détermine le choix
- 01 — La portée réellement nécessaire Mesurée depuis l'endroit où la machine peut se tenir, pas depuis le bord du trou.
- 02 — Le poids de l'outil qui ira en bout C'est lui qui décide, avant la flèche.
-
03 — L'équilibre de la machine
Une flèche longue déplace le centre de gravité vers l'avant :
la question du lest se pose dans le même mouvement. -
04 — Le transport et le repliage
Un équipement long se démonte, se charge et se remonte :
ce temps-là compte dans le calcul.
Ce qui se vérifie avant commande
- L'abaque du constructeur avec cet équipement Celui de la machine d'origine ne s'applique plus.
- La position de travail et la nature du sol Une portée maximale sur un sol qui cède n'existe pas.
- La compatibilité des lignes hydrauliques Elles doivent être rallongées, et une ligne rallongée perd en réactivité.
-
Le régime de responsabilité
Modifier l'équipement d'une machine engage celui qui le fait :
cela se traite avec le constructeur.
