Grappins à ferraille et à bois
Plusieurs griffes se rejoignent au centre et enserrent la charge.
Là où une pince
serre entre deux mâchoires, le grappin enveloppe — c'est ce qui lui permet de
prendre du vrac.
Autres noms de cette famille : grappin à ferraille, grappin forestier, grappin à bois, godet grappin, godet crocodile, grappin crocodile, benne preneuse, pince à grumes, grappin multifonction.
- Famille
- Trier et saisir
- Classes (t)
- 1,5 à 100 t
- Attache
- On le calcule avec vous pour votre machine
- Énergie
- Hydraulique — débit et pression : on le calcule avec vous pour votre machine
- Rotation
- Selon modèle
À quoi ils servent

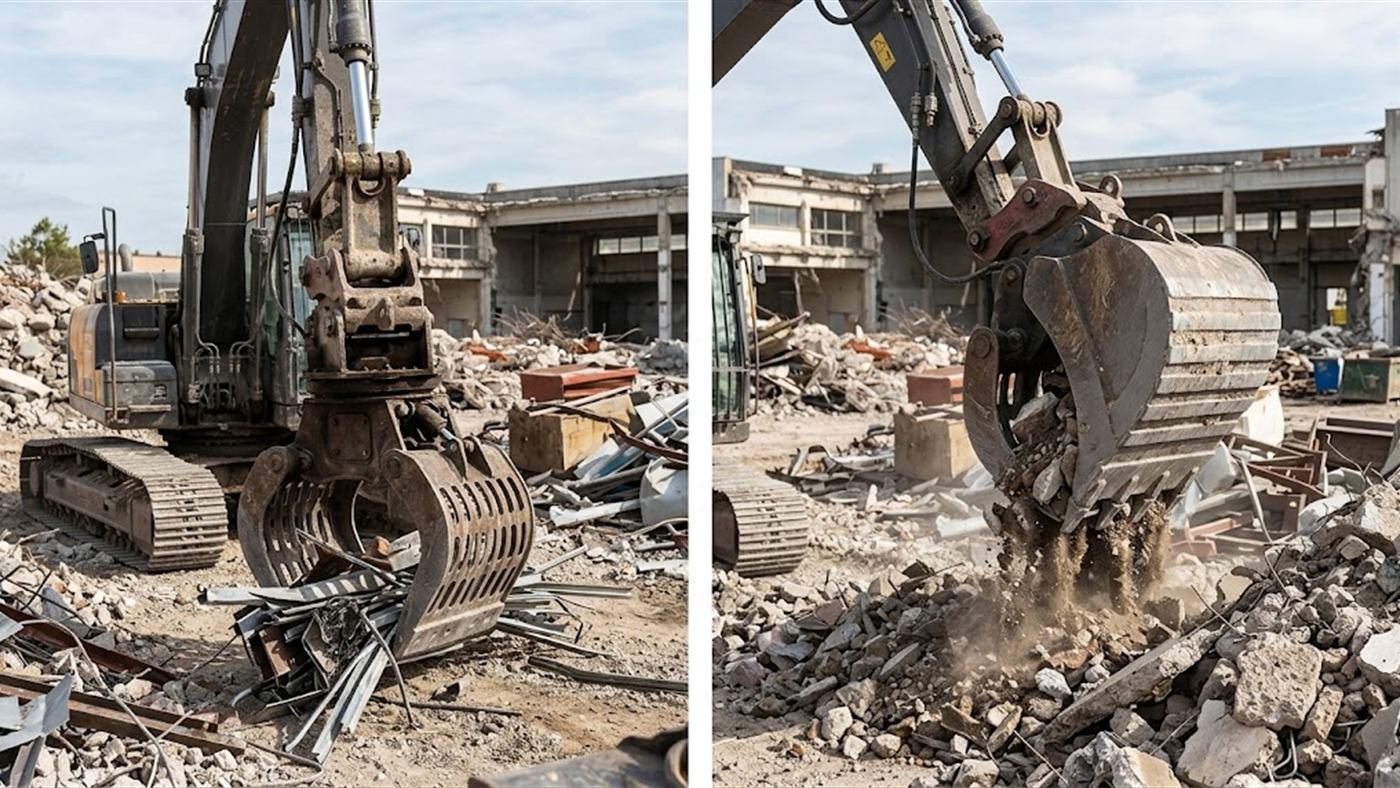

À droite : le godet grappin creuse, charge et saisit avec le même outil.
Ce qui les distingue :
ils referment sur un volume, sans chercher à séparer les éléments qui le composent.
Image de synthèse.

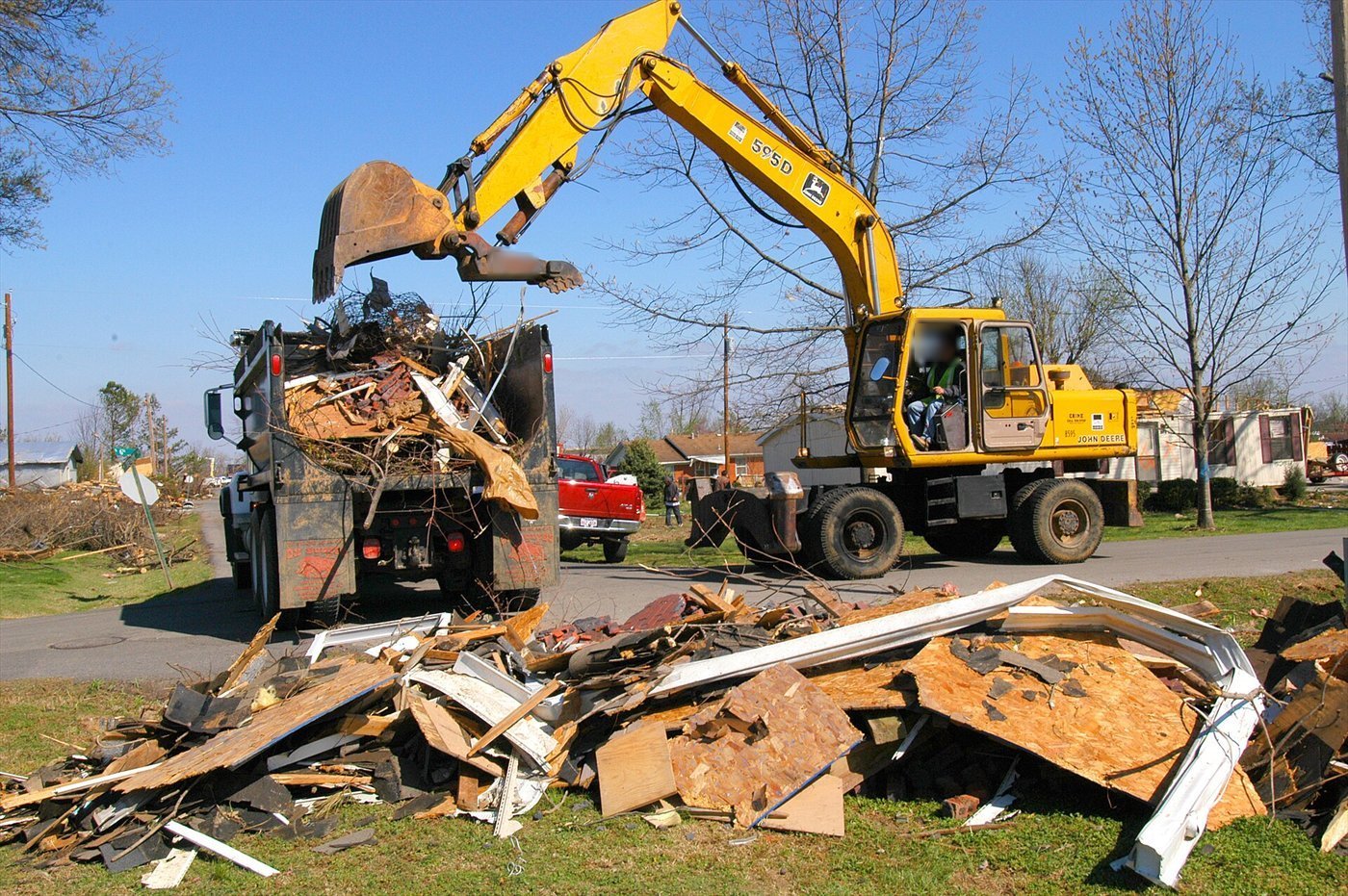

le pouce referme le godet sur les débris, comme une main.
Il creuse, charge et saisit avec le même outil.
Photo :
Win Henderson (FEMA), domaine public, via Wikimedia Commons, redimensionnée, visage flouté, marque effacée.
Le grappin prend ce qui est en tas :
ferraille en vrac, bille de bois,
branchages, gravats non triés.
Ses griffes pénètrent la masse et referment sur un
volume, sans chercher à séparer les éléments.
Le godet grappin est une variante utile :
un godet classique surmonté d'une pince.
Il creuse, charge et saisit — trois fonctions sur un seul outil.
Sur une machine
unique, il évite un changement d'outil et une place au camion.
Grappin ou pince de tri ? Le grappin prend du vrac vite.
La
pince sépare des matériaux hétérogènes pour constituer des bennes distinctes.
Sur un chantier de démolition mixte, c'est la pince ; sur du bois ou de la
ferraille en tas, c'est le grappin.
Voir la pince de tri.
| Type | Classe de porteur | Précision relevée |
|---|---|---|
| Godet grappin crocodile | 1,5 à 5 t | Dents forgées |
| Godet grappin | 3 à 45 t | Deux griffes indépendantes |
| Godet grappin, gamme large | 2 à 50 t | Manutention et enrochement |
| Grappin à bois forestier | 2 à 35 t | Capacité 160 à 570 L, ouverture 1 000 à 1 500 mm |
Ces plages sont des gammes commerciales, pas des compatibilités
machine par machine. Un même modèle annoncé « 2 à 50 tonnes » se
décline en plusieurs tailles :
la plage décrit la famille, pas l'outil que vous
recevrez.
C'est précisément ce que l'étude établit.
Sur quelle machine ?
Il en existe pour des machines de 1,5 à 68 t.
Par exemple, sur une mini-pelle de 2 à 5 t, le poids est en général de 126 à 460 kg.
Ils se montent sur toutes les attaches rapides, ou en direct sur les axes.
Ce que fait l'outil
Ils servent à trier et saisir la ferraille ou le bois.
Par exemple, sur une mini-pelle de 2 à 5 t : ouverture maximale de 463 à 850 mm.
Selon le modèle, ils tournent grâce à l'hydraulique ; une version rotative sur 360° existe aussi.
Ce qu'il faut côté hydraulique
Ils demandent une fonction hydraulique pour le serrage, une seconde pour la rotation, et un retour libre au réservoir.
Il faut en général de 30 à 200 l/min, avec une pression de 220 à 350 bar, selon la taille de la machine.
Sur une mini-pelle, le débit et la pression : on les calcule avec vous pour votre machine.
Chiffres relevés sur 15 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Donnez-nous votre modèle de pelle, la matière à prendre et le diamètre des plus
grosses pièces.
Si vous chargez des camions en série, précisez-le :
la rotation
devient déterminante.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
Les griffes travaillent en fermeture :
la ligne hydraulique auxiliaire n'est pas une option ici. Image de synthèse.
Ce qui détermine le choix
- 01 — La matière à prendre Ferraille, bois, gravats ou enrochement n'imposent ni le même nombre de griffes, ni le même profil, ni la même nuance d'acier.
-
02 — L'ouverture
Elle doit accepter le diamètre réel des plus grosses pièces.
Des ouvertures relevées vont de 1 000 à 1 500 mm sur les grappins forestiers. -
03 — Le nombre de griffes
Deux griffes indépendantes serrent fort sur des pièces longues.
Un plus grand nombre de griffes retient mieux le vrac fin. -
04 — La rotation
Elle permet d'orienter la charge avant de la poser.
Sur du chargement de camion en série, elle change le rendement — et demande une seconde fonction hydraulique.
Ce qui se vérifie avant commande
- Le nombre de fonctions hydrauliques Une pour le serrage, une seconde pour la rotation si elle est retenue.
-
Le retour libre au réservoir
Indispensable dès qu'un moteur de rotation est en jeu.
La section se contrôle. -
Le poids au regard de la portée de chargement
On charge souvent en bout de bras, au-dessus d'une benne.
C'est là que l'abaque compte. -
L'usage en levage, s'il est envisagé
Saisir n'est pas lever.
Si la charge doit être élinguée ou déplacée en hauteur, la réglementation du levage s'applique. Voir les règles de levage. - L'interface Type et taille d'attache, ou cotes d'axes.
