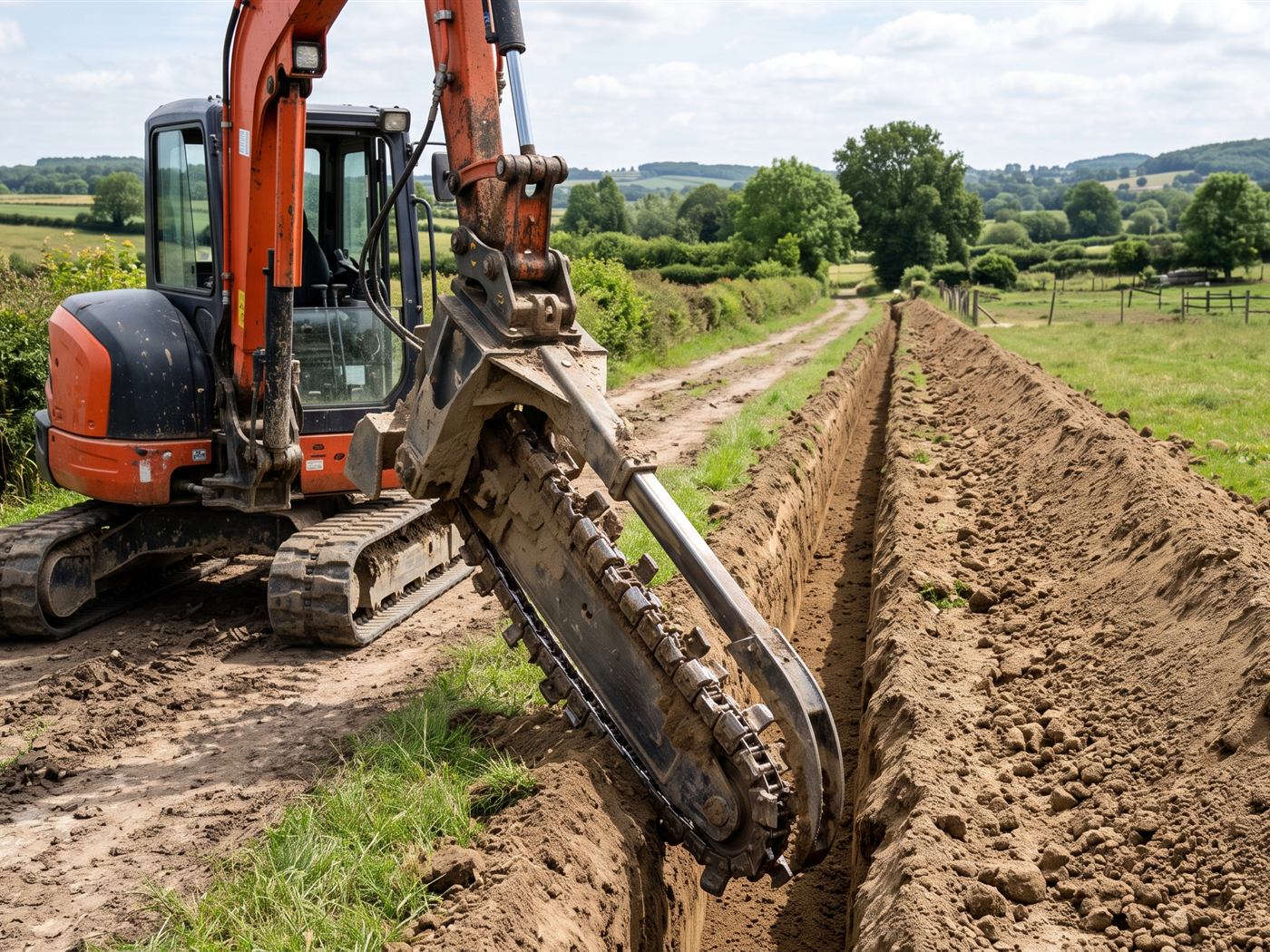

Trancheuse à chaîne
le déblai sort d'un côté, la tranchée est propre.
Image de synthèse.
Disons-le simplement :
la trancheuse à chaîne et la trancheuse sont le même outil.
Le nom insiste sur l'organe de coupe, la chaîne à dents qui tourne autour d'un bras plongeant.
Autres noms de cet outil : trancheuse, rouilleuse, saigneuse, creuse-tranchée, trancheuse hydraulique sur pelle.
- Famille
- Découper et fraiser
- Classes (t)
- Toutes
- Attache
- Toutes, par platine
- Énergie
- Hydraulique, fonction continue — débit et pression : on le calcule avec vous pour votre machine
À quoi il sert

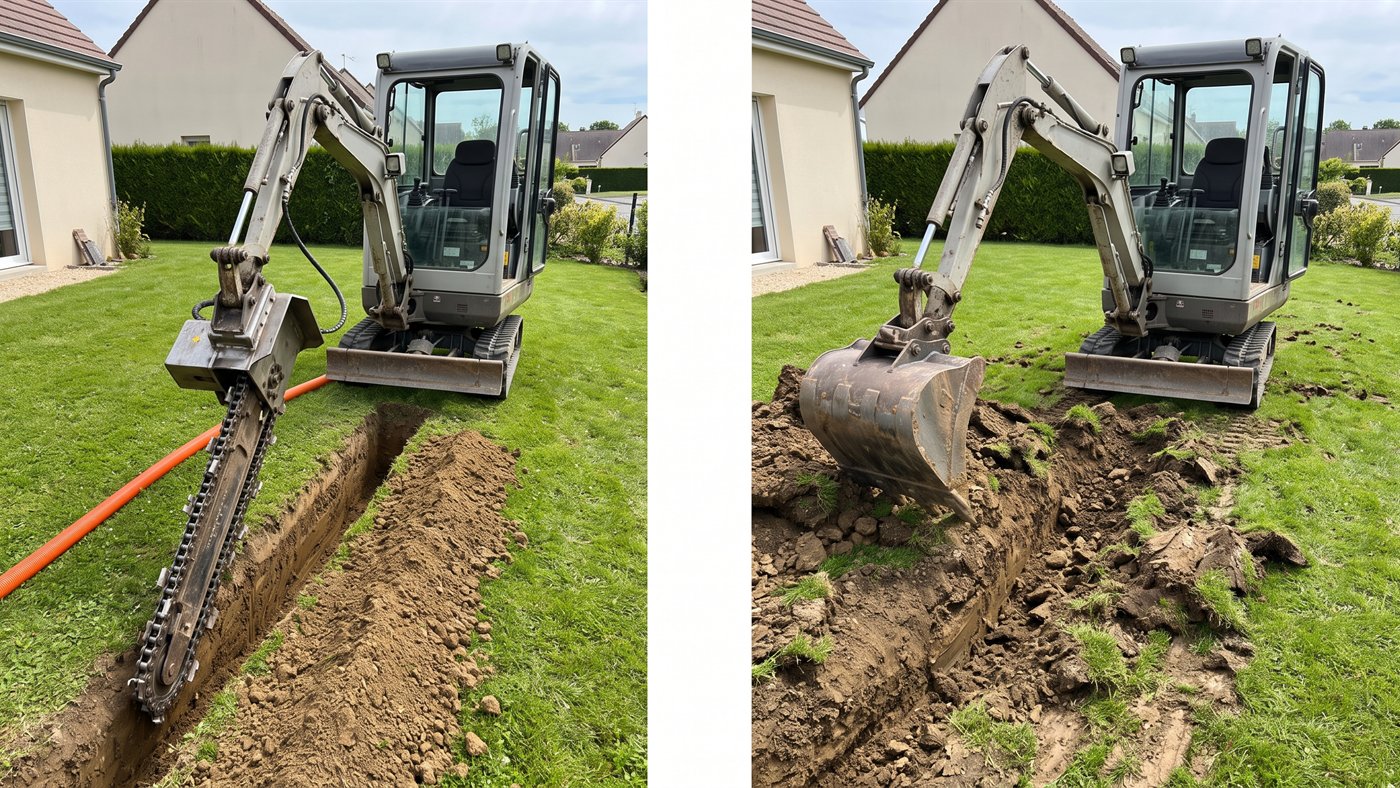

À droite : sur la même pelouse, le godet ouvre une tranchée large et laisse une cicatrice à reprendre.
Image de synthèse.
l'autre reste libre pour poser le réseau sans le reprendre.
Image de synthèse.
Une chaîne équipée de dents tourne autour d'un bras plongeant.
La machine avance lentement et la chaîne évacue le déblai sur un seul côté :
il en résulte une tranchée à parois verticales, de largeur constante, sans surprofondeur, et un côté qui reste praticable.
C'est l'outil du réseau :
gaine électrique, arrosage, fibre, drain, câble de clôture.
Son intérêt réel est ce qu'il ne détruit pas — sur une pelouse ou une allée, une saignée étroite se referme et se voit à peine, là où le godet laisse une cicatrice à reprendre.
Nous ne cherchons pas à en faire un outil différent de la trancheuse :
c'est le même. La fiche générale, avec les critères de largeur, de profondeur et de sol, est déjà en ligne.
Ce qui varie d'un appareil à l'autre, c'est la chaîne et la denture, et c'est le terrain qui les décide. Voir la fiche trancheuse.
Sur quelle machine ?
Sur une pelle de 2,5 à 10 t : une trancheuse de 550 kg.
La trancheuse se monte sur toutes les attaches rapides, par platine, ou en direct sur les axes.
Ce que fait l'outil
Selon la chaîne, la tranchée fait de 100 à 350 mm de large.
La profondeur maximale va de 300 à 1 500 mm, selon la longueur du bras.
Ce qu'il faut côté hydraulique
Il faut un circuit hydraulique en fonction continue.
Le débit va de 30 à 115 l/min selon le modèle, sous 160 à 240 bar, à vérifier avec vous.
Chiffres relevés sur 12 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Pour une tranchée sans pelle, il existe des trancheuses autonomes à chaîne, conduites à pied, avec un moteur essence.
Elles creusent de 450 à 800 mm de profondeur, sur 100 à 160 mm de large selon la chaîne, et pèsent de 150 à 355 kg.
Selon le terrain, la chaîne est à œillets pour un sol meuble, ou à picots pour un sol dur ou pierreux.
Il existe aussi des trancheuses à roue radiocommandées, jusqu'à 450 mm de profondeur sur 30 à 140 mm de large, et des machines multifonctions qui vont jusqu'à 1 400 mm à la chaîne.
Elles servent dans les parcs, en agriculture, pour poser des tuyaux et des câbles, et pour la micro-irrigation.
Chiffres relevés sur 7 modèles du marché.
Faire vérifier votre machine.
Donnez-nous votre modèle de pelle, le diamètre de ce que vous enterrez, la profondeur visée et la nature du sol.
Décrivez le terrain plutôt que de le résumer en un mot :
c'est là que se joue le choix de la denture.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
-
Trancheuse
Principe — le même outil, nommé par le travail qu'il fait, une saignée étroite à profondeur constante.
Usage — sa fiche porte les critères de largeur, de profondeur et de sol pour enterrer un réseau sans ouvrir de fouille. -
Trancheuse à chaîne pour roche
Principe — la même chaîne autour du même bras, rééquipée de pics pour un terrain que la denture de terre ne passe pas.
Usage — le rendement et le coût d'usure changent, et en roche saine c'est le brise-roche ou la fraise qu'il faut regarder.
Ce qui détermine le choix
-
01 — La largeur de coupe
Elle se choisit sur le diamètre de ce qu'on enterre, plus le lit de pose.
Trop étroit, la conduite ne descend pas ;
trop large, on remue et on remblaie pour rien. - 02 — La longueur du bras plongeant C'est elle qui fixe la profondeur atteinte, pas la taille de la machine.
-

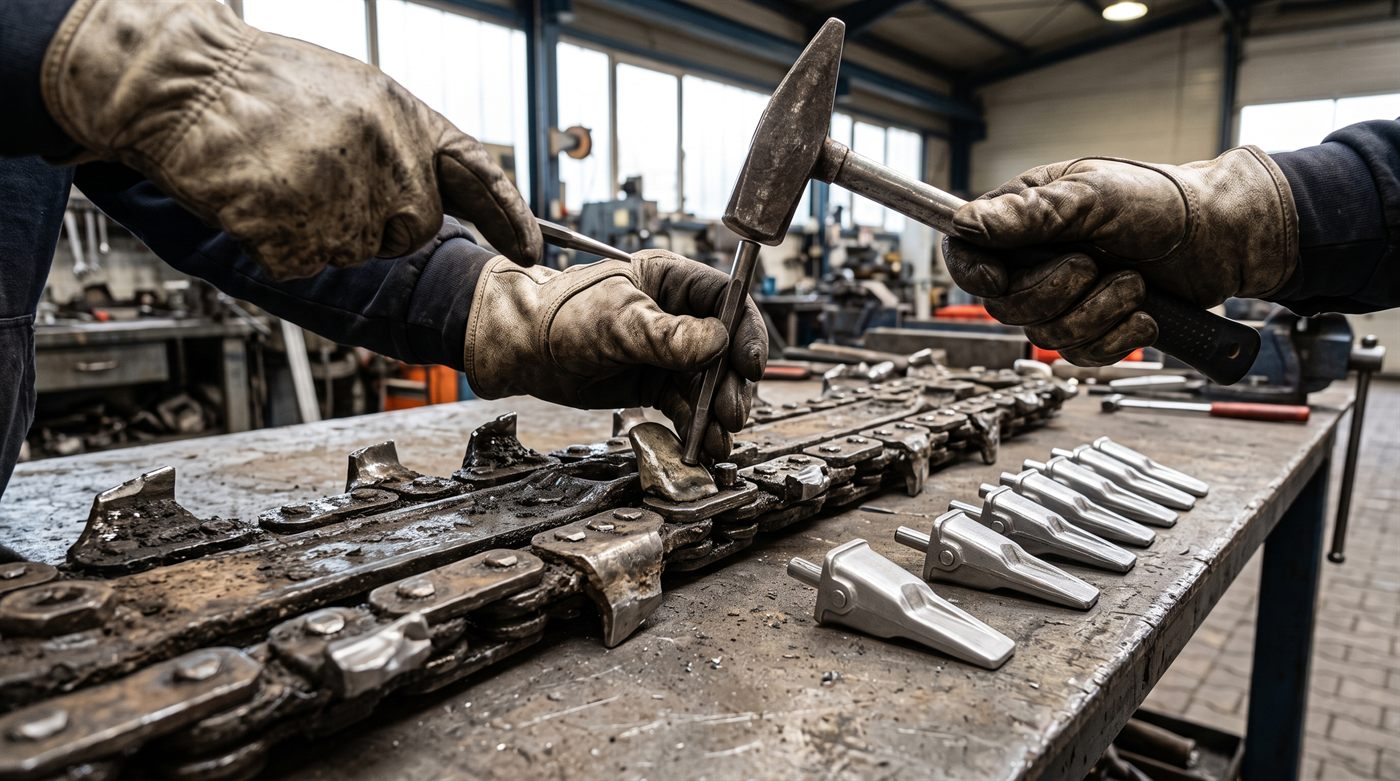

03 — La denture, choisie sur le sol
Terre franche, sol caillouteux, terrain compact :
ce ne sont ni les mêmes dents ni le même rendement.
C'est le seul point sur lequel deux appareils identiques se différencient vraiment. -
04 — Le débit disponible, en continu
La chaîne tourne pendant toute la longueur de la tranchée.
Un débit juste fait chuter l'avancement et chauffe le circuit.
Ce qui se vérifie avant commande
-
Ce qu'il y a déjà sous le tracé
Une chaîne coupe tout ce qu'elle rencontre.
Le repérage préalable des réseaux ne relève pas du choix de l'outil, mais il conditionne tout le chantier. -
La présence de blocs
Un sol annoncé « caillouteux » peut vouloir dire des graviers, ou des blocs que la chaîne ne passera pas.
Dans le second cas, ce n'est plus une trancheuse qu'il faut. - La disponibilité des dents Elles se consomment, et un chantier arrêté faute de dents coûte plus cher que le jeu de rechange.
- L'interface Désignation d'attache ou cotes d'axes.
