Trancheuse
Une chaîne à dents qui creuse une saignée étroite, droite et de profondeur
constante.
Là où un godet ouvre large et remue tout, la trancheuse ne prend que ce
qu'il faut.
Autres noms de cet outil : trancheuse à chaîne, rouilleuse, saigneuse, trancheuse sur pelle, creuse-tranchée, trancheuse hydraulique.
- Famille
- Voirie et hiver
- Classes (t)
- Mini-pelles
- Attache
- On le calcule avec vous pour votre machine
- Énergie
- Hydraulique, fonction continue — débit et pression : on le calcule avec vous pour votre machine
À quoi elle sert

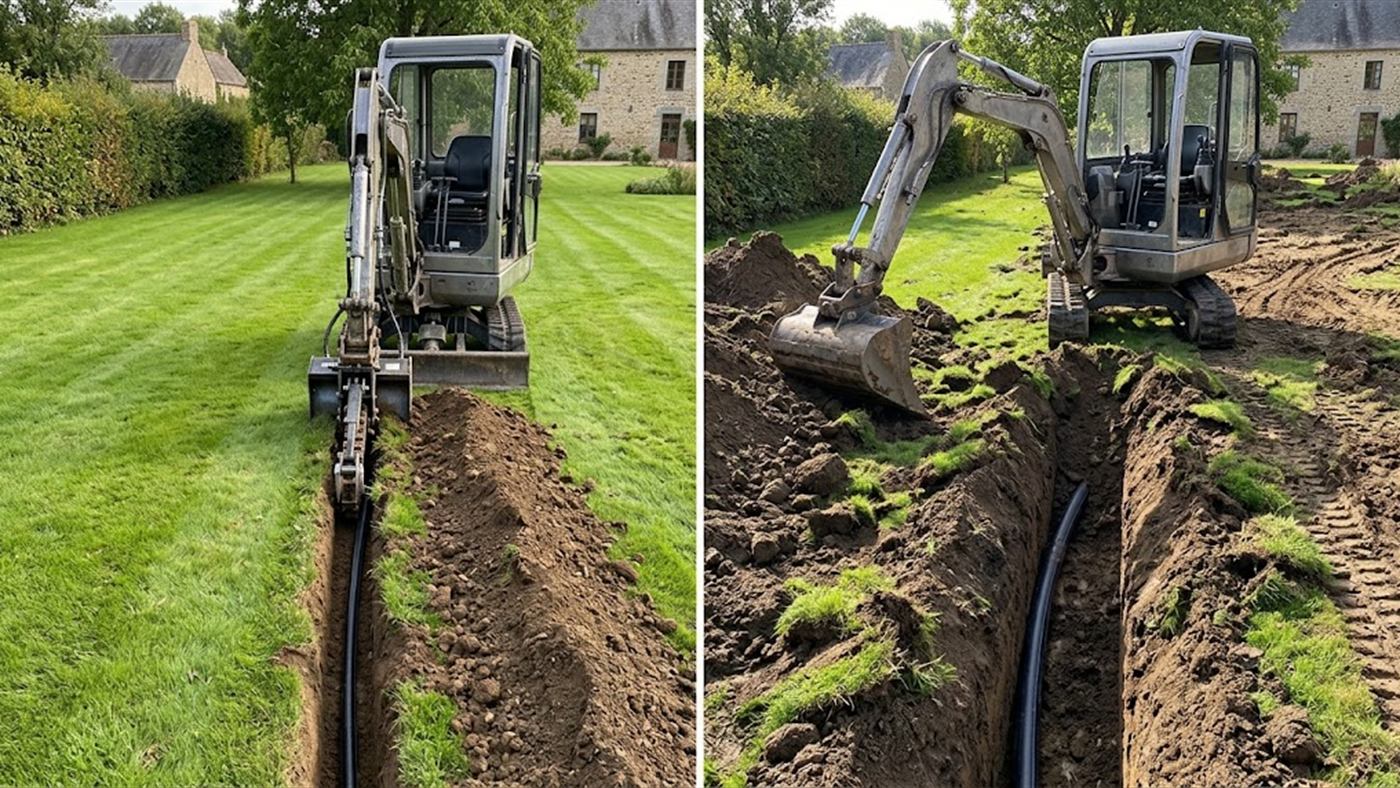

À droite : posée au godet, la conduite laisse une large cicatrice dans la pelouse.
Ce qui la distingue :
son intérêt réel est ce qu'elle ne détruit pas — enterrer une conduite sans ouvrir une fouille.
Image de synthèse.

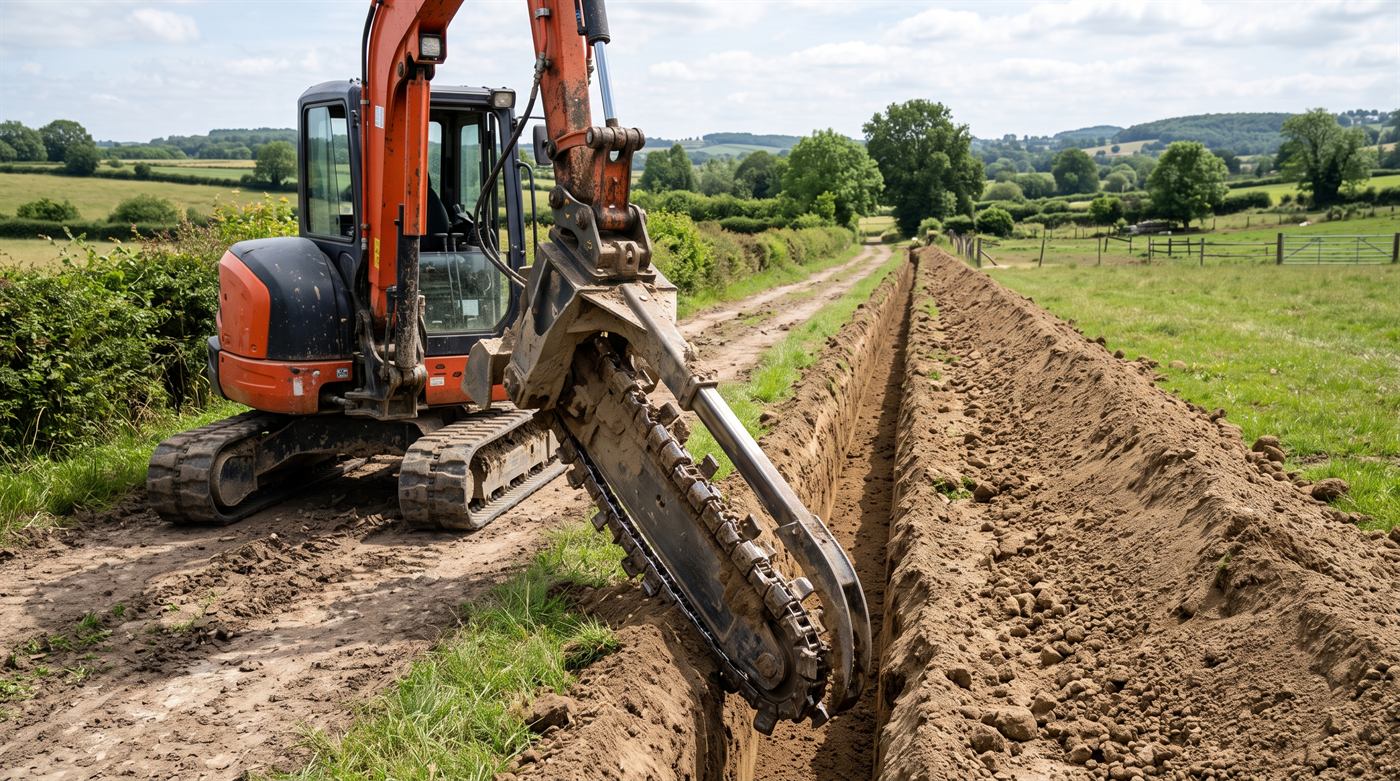

Une chaîne équipée de dents tourne autour d'un bras plongeant.
La machine avance
lentement et la chaîne évacue le déblai sur le côté.
Le résultat est une tranchée
à parois verticales, de largeur constante, sans surprofondeur.
C'est l'outil du réseau :
gaine électrique, arrosage, fibre, drain, câble de
clôture.
Partout où il faut enterrer une conduite sans ouvrir une fouille.
Son intérêt réel est ce qu'elle ne détruit pas. Sur une pelouse,
une allée ou une parcelle en herbe, une tranchée étroite se referme et se voit à
peine.
La même conduite posée au godet laisse une cicatrice qu'il faudra
reprendre — et facturer.
Sur quelle machine ?
Il en existe pour des machines de 2,5 à 10 t.
Par exemple, sur une mini-pelle de 2 à 5 t, le poids est en général de 195 à 550 kg.
Elle se monte sur une mini-chargeuse, une chargeuse, une tractopelle ou une pelle.
Le système d'attache : on le calcule avec vous pour votre machine.
Ce que fait l'outil
Ses chaînes à dents travaillent en sol mou, mixte ou gelé.
Par exemple, sur une mini-pelle de 2 à 5 t : profondeur maximale de 600 à 1 500 mm.
L'angle et la profondeur se règlent.
Son poids : on le calcule avec vous pour votre machine.
Ce qu'il faut côté hydraulique
Elle demande un circuit hydraulique en fonction continue.
Il faut en général de 30 à 115 l/min, avec une pression de 160 à 240 bar, selon la taille de la machine.
Le débit et la pression : on les calcule avec vous pour votre machine.
Chiffres relevés sur 7 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Donnez-nous votre modèle de pelle, le diamètre de ce que vous enterrez, la
profondeur visée et la nature du sol.
Ces quatre informations suffisent presque
toujours à désigner l'outil.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
-
Trancheuse à chaîne
Principe — le même outil, nommé par son organe de coupe, la chaîne à dents qui tourne autour d'un bras plongeant.
Usage — sa fiche détaille la denture, choisie sur le sol, pour une saignée de réseau en terre ou en sol caillouteux. -
Trancheuse à chaîne pour roche
Principe — la même architecture, avec une chaîne, des porte-outils et des pics faits pour l'abrasion.
Usage — elle vise la roche tendre ou altérée, sur un linéaire assez long pour payer l'usure des pics.
C'est ce qu'un godet ne sait pas faire.
Image de synthèse.
Ce qui détermine le choix
-
01 — La largeur de coupe
Elle se choisit sur le diamètre de ce qu'on enterre, plus le lit de pose.
Trop étroit, la conduite ne descend pas ; trop large, on remue et on remblaie pour rien. -
02 — La profondeur atteinte
Elle dépend de la longueur du bras plongeant, pas de la machine.
Une profondeur réglementaire pour un réseau donné se vérifie avant d'acheter, pas sur le chantier. -
03 — La nature du sol
C'est le critère qui décide du type de dents.
Une terre franche, un sol caillouteux et un terrain rocheux n'appellent ni le même équipement ni le même rendement — et la trancheuse déteste les gros blocs. -
04 — Le débit disponible, en continu
La chaîne tourne pendant toute la longueur de la tranchée.
Un débit juste fait chuter l'avancement et chauffe le circuit.
Ce qui se vérifie avant commande
- La ligne auxiliaire et son débit Premier critère éliminatoire. Voir les 7 critères.
-
Ce qu'il y a déjà sous le tracé
Une trancheuse coupe tout ce qu'elle rencontre.
Le repérage préalable des réseaux existants n'est pas une question d'outil, mais il conditionne tout le chantier. -
La présence de blocs
Un sol annoncé « caillouteux » peut vouloir dire des graviers ou des blocs de
trente centimètres.
Ce ne sont pas les mêmes machines, et dans le second cas ce n'est plus une trancheuse qu'il faut. -
L'interface
Type et taille d'attache, ou cotes d'axes.
L'outil est livré avec la platine correspondante — voir les attaches.
