Axes, bagues et biellettes

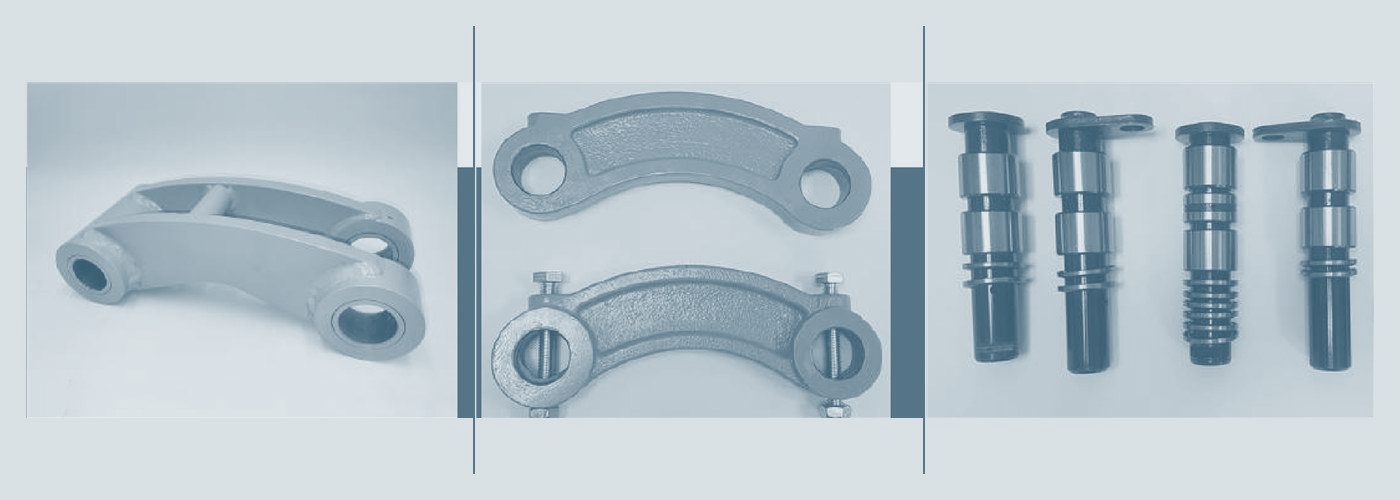

la biellette de godet, les biellettes de vérin par paire, et les axes dans leurs bagues.
Illustration d'après un produit existant.
Chaque articulation du bras est un axe dans une bague.
Quand le jeu apparaît, ce n'est pas le bras qui est fatigué :
ce sont ces pièces-là, et elles se remplacent.
Autres noms de cette pièce : axe de godet, bague d'articulation, biellette, bielle de godet, axe de balancier, coussinet.
- Famille
- Pièces d'usure
- Classes ou machines concernées
- Toutes
- Montage
- En remplacement d'origine, selon l'articulation
- Énergie
- Aucune
À quoi elle sert

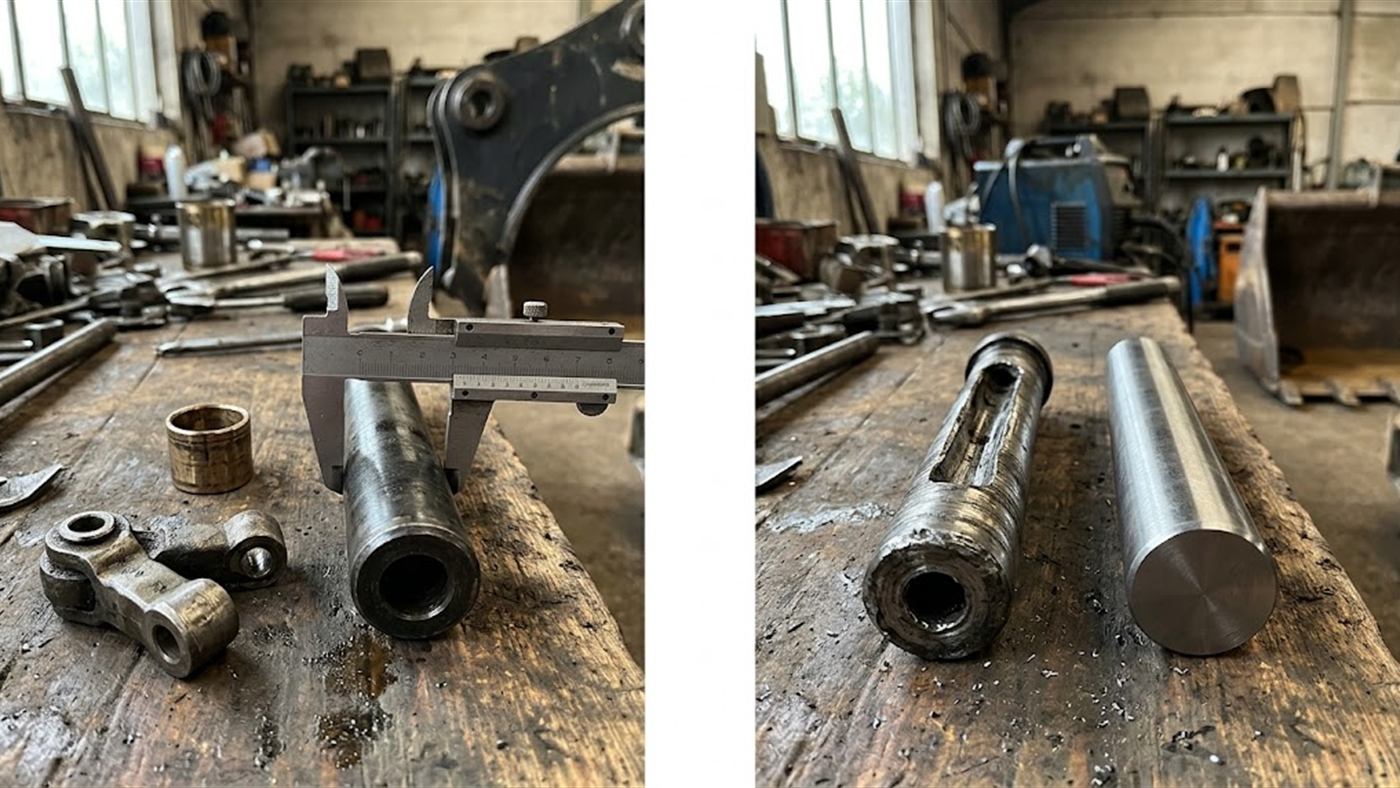

À droite : un axe usé mesure moins que l'origine, et commander sur lui revient à commander trop petit.
Ce qui les distingue :
la cote se mesure sur la pièce déposée — un axe usé mesure moins que son origine.
Image de synthèse.
Pris tôt, le jeu se répare ; pris tard, il s'alèse.
Vidéo de synthèse.
L'axe traverse, la bague guide, la biellette transmet.
Ensemble, ils encaissent tout ce que le vérin envoie, des milliers de fois par jour.
Leur usure se voit avant de s'entendre :
un godet qui bat latéralement, un jeu qu'on sent à la reprise de mouvement, un point de graissage qui ne retient plus.
Prise tôt, la réparation est une pièce ; prise tard, c'est un alésage.
Un axe usé abîme son logement. C'est la différence entre remplacer un axe et faire réaléser un bras :
la première opération coûte une pièce et une heure, la seconde immobilise la machine et demande un atelier.
Sur quelle machine ?
Ces pièces d'articulation du bras et du godet concernent toutes les machines.
Elles se montent en remplacement des pièces d'origine, selon l'articulation.
Ce que fait l'outil
Axes, bagues et biellettes sont des pièces d'usure de la machine.
Le poids d'une pièce : on le calcule avec vous pour votre machine.
Ce qu'il faut côté hydraulique
Elles ne demandent aucune énergie : ce sont des pièces de la machine.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Dites-nous le modèle de votre machine et l'articulation concernée.
Une photo du jeu, godet posé au sol, nous en dit souvent plus qu'une description.
- Votre machine Sa marque et son modèle exacts.
- Ce qui est monté Ce qui équipe la machine aujourd'hui.
- Le travail L'usage de la machine.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
Ce qui détermine le choix
-
01 — La cote exacte
Diamètre et longueur se mesurent sur la pièce déposée, jamais sur un catalogue seul.
Un axe usé mesure moins que son origine. -
02 — Le traitement de l'axe
Chromé, trempé, nitruré :
le traitement décide de la tenue à l'abrasion, donc de l'intervalle. -
03 — Le type de bague
Bronze à graisser ou bague autolubrifiante :
l'une demande un entretien régulier, l'autre le supprime et coûte plus cher. -
04 — L'accès au point de graissage
Une bague qu'on ne peut pas graisser est une bague qu'on remplacera vite.
C'est parfois le graisseur qu'il faut revoir.
Ce qui se vérifie avant commande
- Mesurez l'axe déposé au pied à coulisse, en deux points au moins :
il s'use en ovale. - Contrôlez le logement autant que l'axe.
Un logement ovalisé rendra le jeu en quelques semaines. - Notez la position exacte de chaque axe :
une pelle en compte une quinzaine, et rares sont les identiques. - Profitez de la dépose pour vérifier les graisseurs :
c'est l'occasion la moins chère de le faire.
