Crochet de levage
le levage avec une pelle n'est pas interdit, il est encadré.

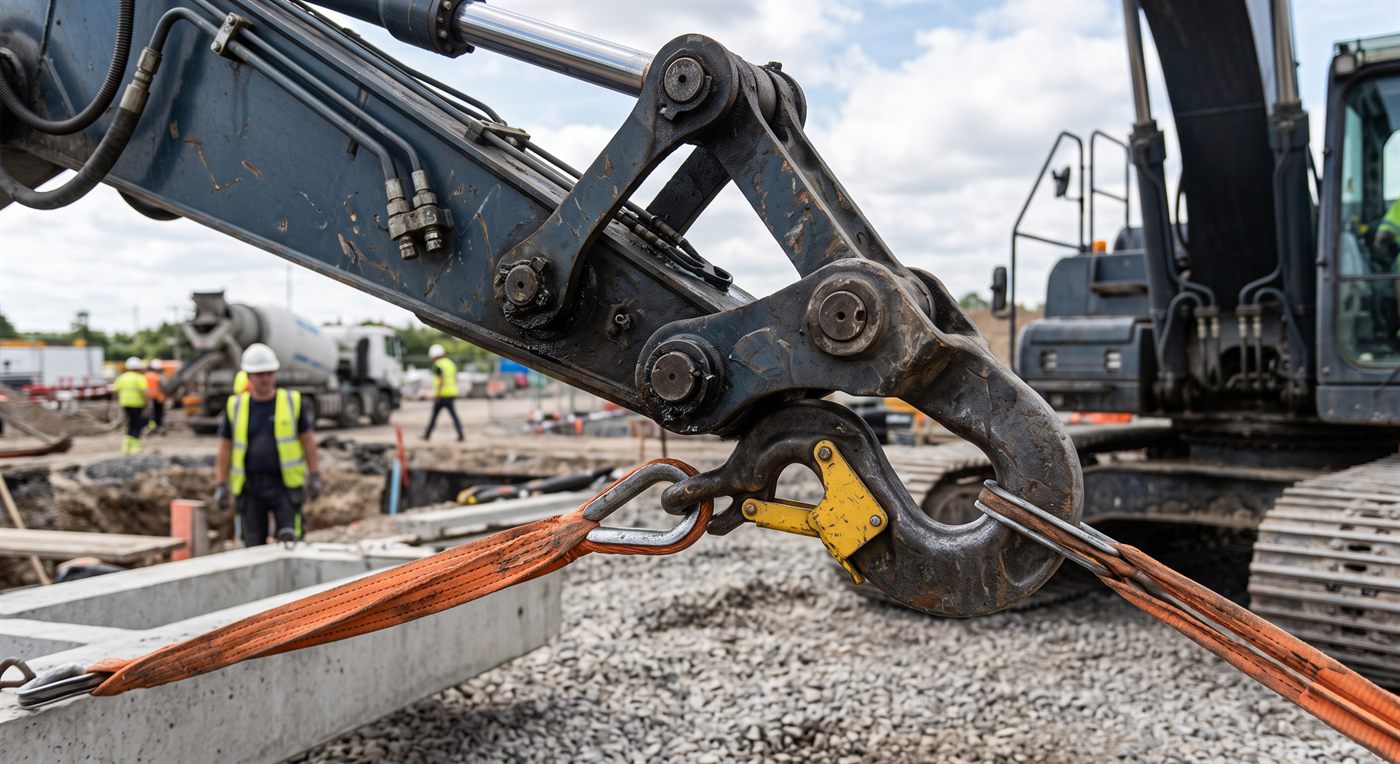

Image de synthèse.
Un point d'élingage prévu, marqué, muni d'un linguet.
Le levage avec une pelle n'est pas interdit :
il est encadré, et il suppose une pièce faite pour.
Autres noms de cet outil : crochet de godet, crochet d'attache, point d'élingage, crochet à linguet.
- Famille
- Manutentionner et lever
- Classes (t)
- Toutes
- Attache
- Sur l'attache ou sur l'outil
- Énergie
- Aucune — outil passif
À quoi il sert

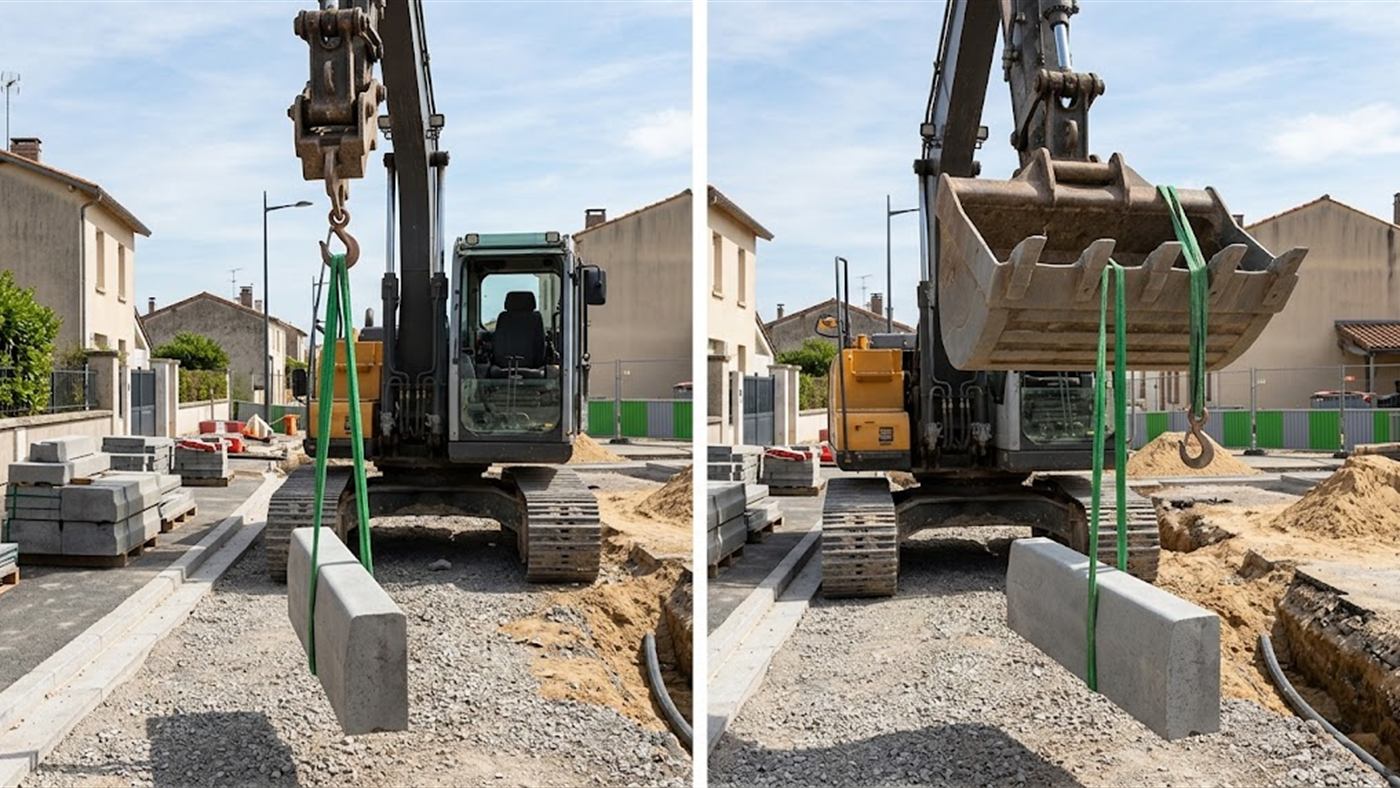

À droite : élinguée sur une dent du godet, la charge ne tient sur rien.
Ce qui le distingue :
selon qu'il est sur l'outil, sur l'attache ou en bout de balancier, la charge admissible change.
Image de synthèse.
Élinguer sur une dent ou sur un porte-dent reste une pratique courante, et elle ne repose sur rien :
aucune de ces pièces n'est calculée pour la traction, et rien ne retient l'élingue si elle glisse.
Le crochet est la pièce prévue pour cela.
On le trouve rapporté au dos d'un godet, intégré à l'attache, ou monté en bout de balancier.
L'emplacement n'est pas un détail :
il déplace le point d'application de la charge, donc la portée, donc ce que la machine peut réellement lever.
Le crochet ne fait pas à lui seul la régularité de l'opération. Lever avec un engin de terrassement suppose un équipement adapté, des dispositifs de sécurité en état, un conducteur informé et un contrôle périodique.
Nous fournissons la pièce et l'information ;
la conformité de votre organisation vous appartient. Voir les oreilles de levage.
Sur quelle machine ?
Il en existe pour des machines de 11 à 32 t.
Par exemple, sur une pelle de 10 à 20 t, le poids est en général de 290 à 810 kg.
Un crochet de levage se fixe sur l'attache ou sur l'outil, pour toutes les classes de machine.
La machine lève selon son abaque de levage, avec les dispositifs de sécurité exigés pour le levage.
La classe adaptée à votre charge et à l'emplacement : on la calcule avec vous pour votre machine.
Ce que fait l'outil
C'est un crochet passif, pour manutentionner et lever.
Le poids de l'outil : on le calcule avec vous pour votre machine.
Ce qu'il faut côté hydraulique
Il ne demande aucun branchement hydraulique : c'est un outil passif.
Chiffres relevés sur 7 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Dites-nous ce que vous levez, avec quelle machine, à quelle portée et depuis quel point d'accrochage.
Nous vous dirons si un crochet suffit ou s'il faut un autre équipement.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
-
Fourches à palettes et crochet de levage
Principe — des fourches sur un tablier porte-fourches, et un crochet, sans hydraulique.
Usage — elles reprennent une charge palettisée là où un chariot élévateur ne va pas, terrain meuble, pente ou fond de fouille. -
Fourche à palette et tablier de chargeur
Principe — un tablier et deux fourches forgées, sur l'attelage d'un chargeur ou d'un télescopique.
Usage — il porte la palette sur ses fourches au lieu de la suspendre à une élingue, et il ne se monte pas sur une pelle.
Ce qui détermine le choix
-
01 — L'emplacement
Sur l'outil, sur l'attache ou en bout de balancier :
le bras de levier n'est pas le même, et la charge admissible non plus. - 02 — Le linguet Sans lui, rien ne retient l'élingue quand la charge se balance ou se pose.
-
03 — La charge maximale d'utilisation
Elle se déclare avant.
Elle ne se découvre pas sur le chantier. - 04 — Le marquage Une charge maximale illisible ne protège personne et ne se contrôle pas.
Ce qui se vérifie avant commande
- L'abaque de levage du porteur Le point faible est presque toujours la machine, pas le crochet.
- Les dispositifs de sécurité exigés Présents et fonctionnels avant la première charge, pas après.
-
L'interface
Désignation d'attache ou cotes d'axes :
le crochet se fixe quelque part. - Le contrôle périodique Il existe, il se planifie, il se trace.
