Oreilles de levage
Vous voulez lever une charge avec votre pelle, par un point prévu pour cela.
Trois points décident :
la charge et la portée, l'emplacement de l'oreille, la capacité de levage de l'ensemble.
Une photo de l'outil et de l'attache suffit pour commencer.
trois organes distincts, chacun avec sa charge maximale.
Image de synthèse.
Le point d'accrochage prévu, calculé et marqué pour élinguer une charge.
Le levage avec une pelle est encadré :
ce n'est pas un usage détourné du godet.
Autres noms de cet outil : anneau de levage, point d'élingage, oreille de godet.
- Famille
- Accoupler et adapter
- Classes ou machines concernées
- Toutes
- Montage
- Sur l'outil ou sur l'attache
- Énergie
- Aucune
À quoi il sert

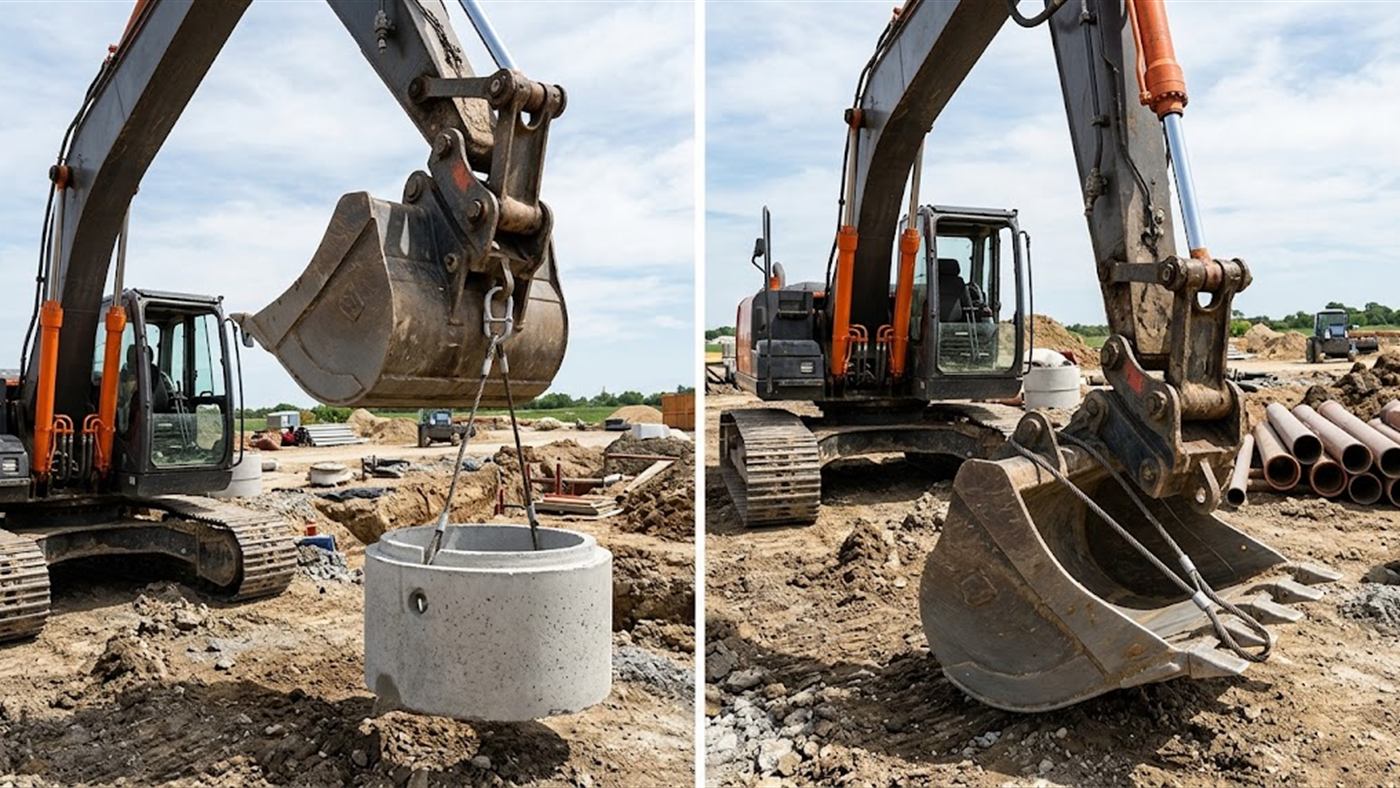

À droite : une élingue posée sur une dent de godet, prête à glisser vers la pointe.
Ce qui la distingue :
elle transforme une pratique tolérée en opération encadrée — ce n'est pas un usage détourné du godet.
Image de synthèse.
Élinguer une charge sur une dent de godet est une pratique répandue et dangereuse :
la dent n'est pas calculée pour cela, et rien ne retient l'élingue si elle glisse.
L'oreille de levage est le point prévu pour cela :
on y relie l'élingue par une manille fermée par son axe, ou par un crochet dont le linguet retient l'élingue tant qu'il est fermé.
Elle transforme une pratique tolérée en opération encadrée :
charge maximale connue, marquage lisible, contrôle périodique possible.

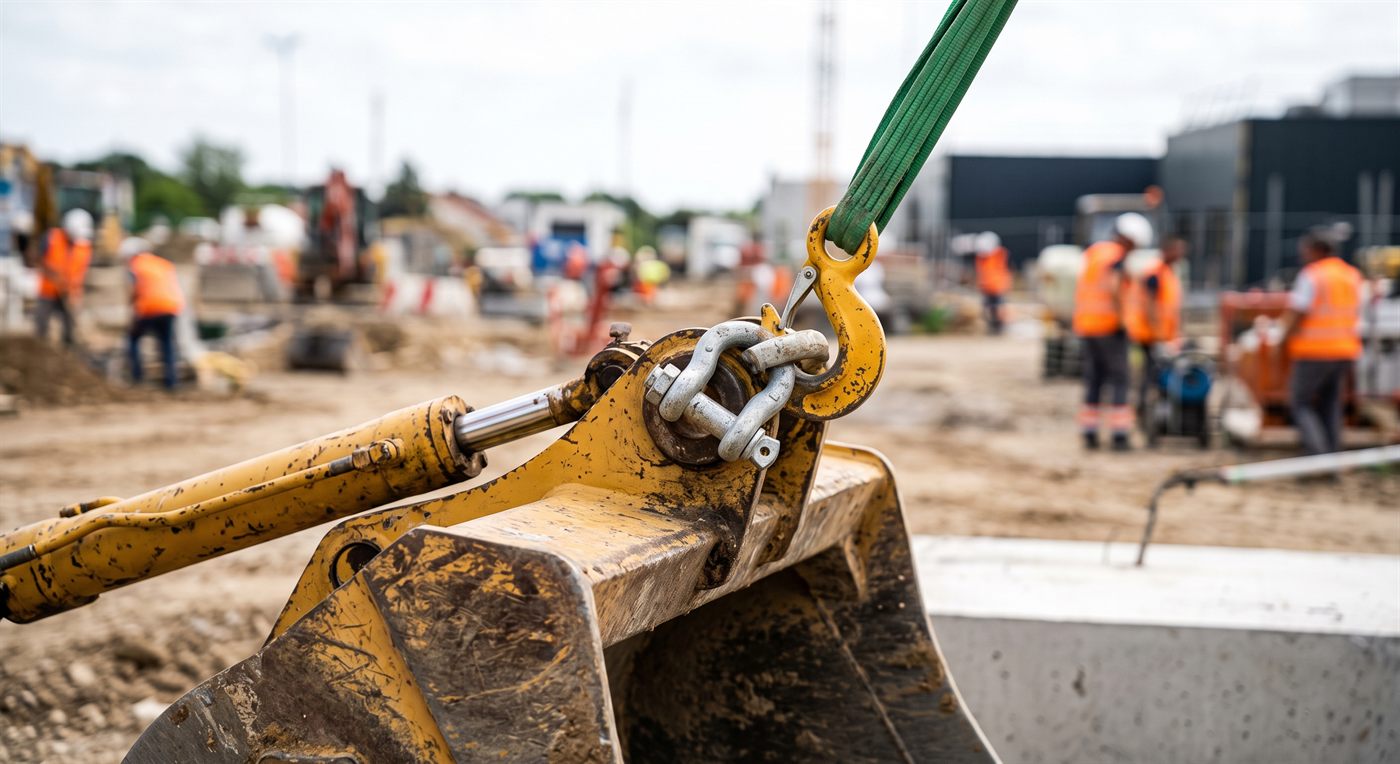

Quatre organes, quatre rôles. L'oreille est le point fixe, soudé ou boulonné, percé pour recevoir une manille.
La manille relie l'oreille à l'élingue et se ferme par un axe.
Le crochet est une pièce ouverte qui reçoit l'élingue.
Le linguet est le doigt à ressort qui referme l'ouverture du crochet.
La capacité de levage se vérifie pour l'ensemble :
la pelle à la portée de travail, l'attache, l'oreille, la manille, le crochet et l'élingue, et c'est le plus faible qui fixe la charge admise.
Poser une oreille ne suffit pas à rendre le levage régulier. Le levage avec un engin de terrassement obéit à des règles :
équipement adapté, dispositifs de sécurité, information du conducteur.
Nous fournissons la pièce et l'information ;
la conformité de votre organisation vous appartient.
Sur quelle machine ?
Des oreilles de levage se montent sur l'outil ou sur l'attache, sur toutes les classes de pelle.
Elles peuvent être soudées ou boulonnées, avec un point de levage à l'avant ou sur le côté.
Le montage, le point de levage et la capacité de levage de la pelle : on les calcule avec vous pour votre machine.
Ce que fait l'outil
Elles servent au levage, avec manille, crochet et élingue.
La capacité de l'ensemble est la plus faible des charges admises par la pelle, l'attache, l'oreille, la manille, le crochet et l'élingue.
La charge maximale par oreille, son poids et la capacité de l'ensemble : on les calcule avec vous pour votre machine.
Ce qu'il faut côté hydraulique
Elles ne demandent aucun branchement hydraulique.
Votre étude fixe la valeur exacte pour votre machine.
Vous n'avez pas ces chiffres ?
Une photo de la machine suffit pour commencer.
Faire vérifier votre machine.
Dites-nous ce que vous levez, avec quelle machine et à quelle portée.
Nous vous dirons si l'oreille suffit, ou s'il faut autre chose.
- Votre machine Sa marque et son modèle exacts.
- Ce qui est monté Ce qui équipe la machine aujourd'hui.
- Le travail L'usage de la machine.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
Ce qui détermine le choix
Chaque point dit ce qui change le choix.
Les valeurs, nous les vérifions sur la notice de votre porteur et sur celle de l'outil.
- 01 — La charge à lever Elle se déclare, elle ne s'estime pas.
-
02 — L'emplacement
Sur l'outil ou sur l'attache :
le bras de levier et le comportement ne sont pas les mêmes. -
03 — La liaison avec l'élingue
Sur une oreille, une manille fermée par son axe ;
sur un crochet, un linguet qui referme l'ouverture.
Un crochet sans linguet laisse l'élingue partir. - 04 — Le marquage Une charge maximale non lisible ne protège personne.
Ce qui se vérifie avant commande
- La charge maximale d'utilisation Marquée, et cohérente avec l'abaque de la machine.
-
L'abaque de levage du porteur
Le point faible peut être la machine, l'attache ou un accessoire de levage :
la capacité se vérifie pour l'ensemble, à la portée de travail. - La conformité de l'ensemble Les dispositifs exigés pour le levage doivent être présents et fonctionnels.
- Le contrôle périodique Il existe, il se planifie.
