Fourches à palettes et crochet de levage
Deux outils simples, sans hydraulique, qui transforment la pelle en engin de
manutention.
Et deux outils où la réglementation compte plus que la technique.
Autres noms de ces outils : fourches de manutention, tablier
porte-fourches, fourches à palettes, pinces à bordure.
Pour le levage :
crochet de
levage, anneau de levage, œil de levage, crochet à linguet.
- Famille
- Manutentionner et lever
- Classes (t)
- 2 à 31 t
- Attache
- Toutes, par platine
- Énergie
- Aucune — outil passif
- Cadre
- Réglementation levage
À quoi ils servent

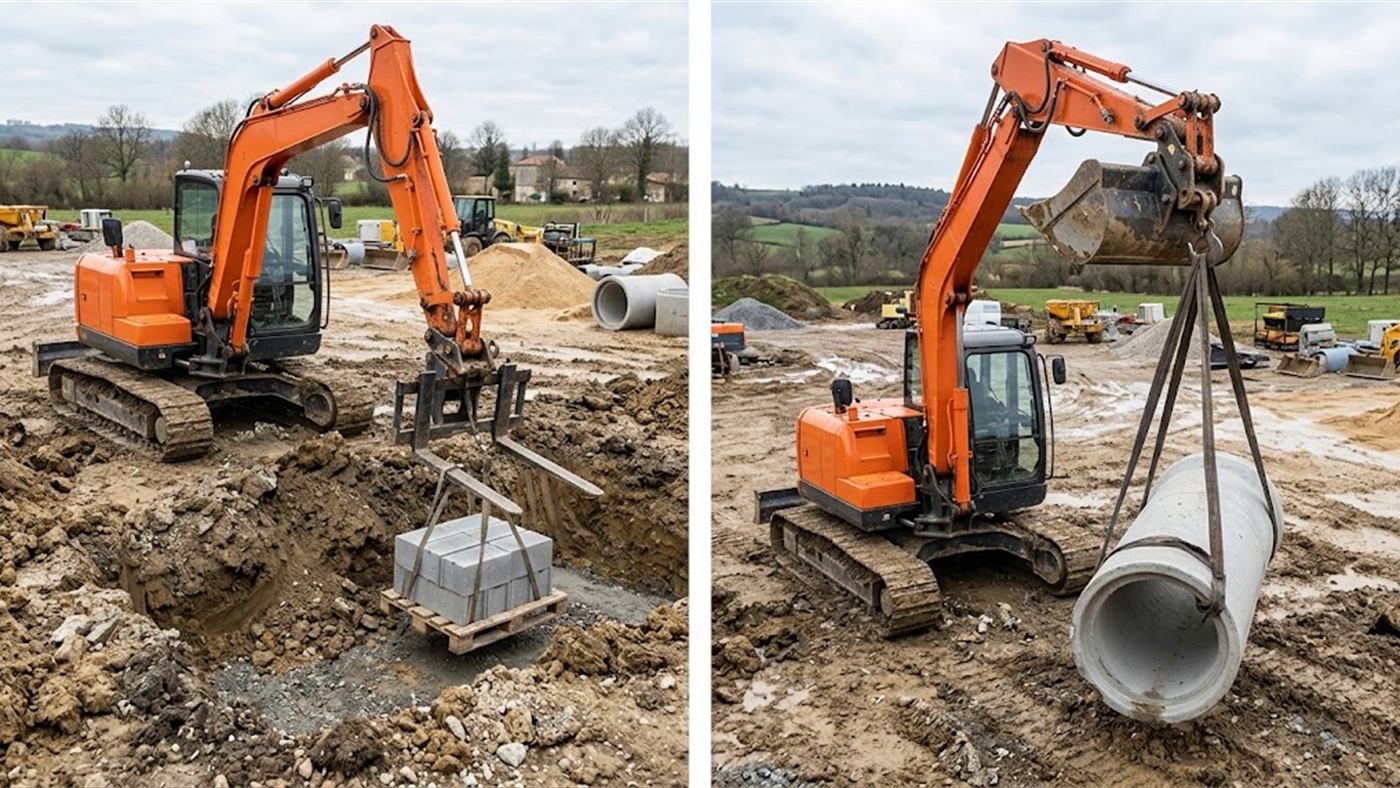

À droite : le crochet à linguet élingue une buse ou un regard préfabriqué.
Ce qui les distingue :
ils amènent la charge là où un chariot élévateur ne va pas — mais ils changent la nature du travail.
Image de synthèse.

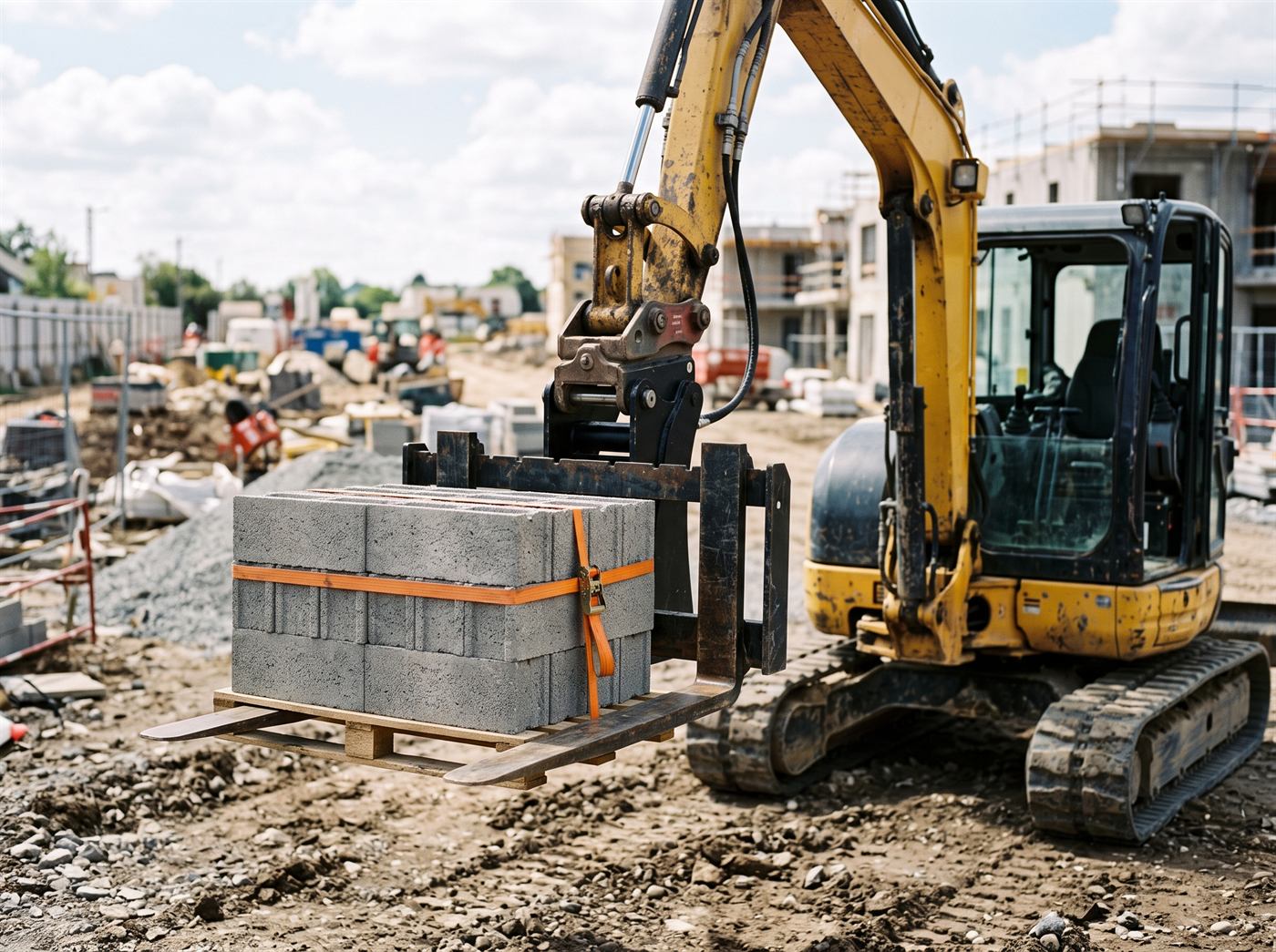

Les fourches reprennent une charge palettisée et l'amènent là où un chariot
élévateur ne va pas :
un terrain meuble, une pente, un fond de fouille.
Sur un
chantier sans engin de manutention dédié, la pelle fait le travail.
Le crochet, lui, sert à élinguer :
buse de canalisation, regard préfabriqué,
élément de coffrage.
Il porte un linguet de sécurité qui empêche l'élingue de
sauter, et il est marqué de sa charge maximale d'utilisation.
Ces outils font basculer le chantier dans le cadre du levage, et ce
n'est pas une formalité. La machine doit être équipée pour le levage —
toutes ne le sont pas, y compris récentes.
Les vérifications générales
périodiques s'appliquent.
Et la charge admissible se lit sur l'abaque du
constructeur, jamais sur l'outil seul.
Voir la section levage.
Sur quelle machine ?
Il en existe pour des machines de 6 à 31 t.
Ils se fixent sur toutes les attaches rapides, par platine, ou en direct sur les axes.
Ce que fait l'outil
Ils servent à manutentionner les palettes et à lever des charges.
Par exemple, pour des fourches de 1 200 mm : capacité de levage de 1 800 à 9 000 kg, largeur de 1 500 à 2 000 mm.
Leur usage relève de la réglementation levage.
Ce qu'il faut côté hydraulique
Ils ne demandent aucun branchement hydraulique.
Chiffres relevés sur 9 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Donnez-nous votre modèle de pelle, la charge la plus lourde et la portée à
laquelle vous devez la tenir.
Sur ces outils, l'étude porte autant sur la
conformité que sur le matériel.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
-
Crochet de levage
Principe — une seule pièce, le point d'élingage marqué et muni d'un linguet, sur l'outil, sur l'attache ou en bout de balancier.
Usage — sa fiche montre comment l'emplacement du crochet change ce que la machine peut lever. -
Fourche à palette et tablier de chargeur
Principe — le même tablier à fourches, couplé à un chargeur agricole, à un télescopique ou à un tracteur.
Usage — il ne se monte pas sur une pelle, il fait du chargeur un chariot élévateur pour la palette, la caisse ou la balle.
porter n'est pas lever. Dès qu'une charge est suspendue, ce sont les règles du levage qui s'appliquent, pas celles du terrassement.
Image de synthèse.

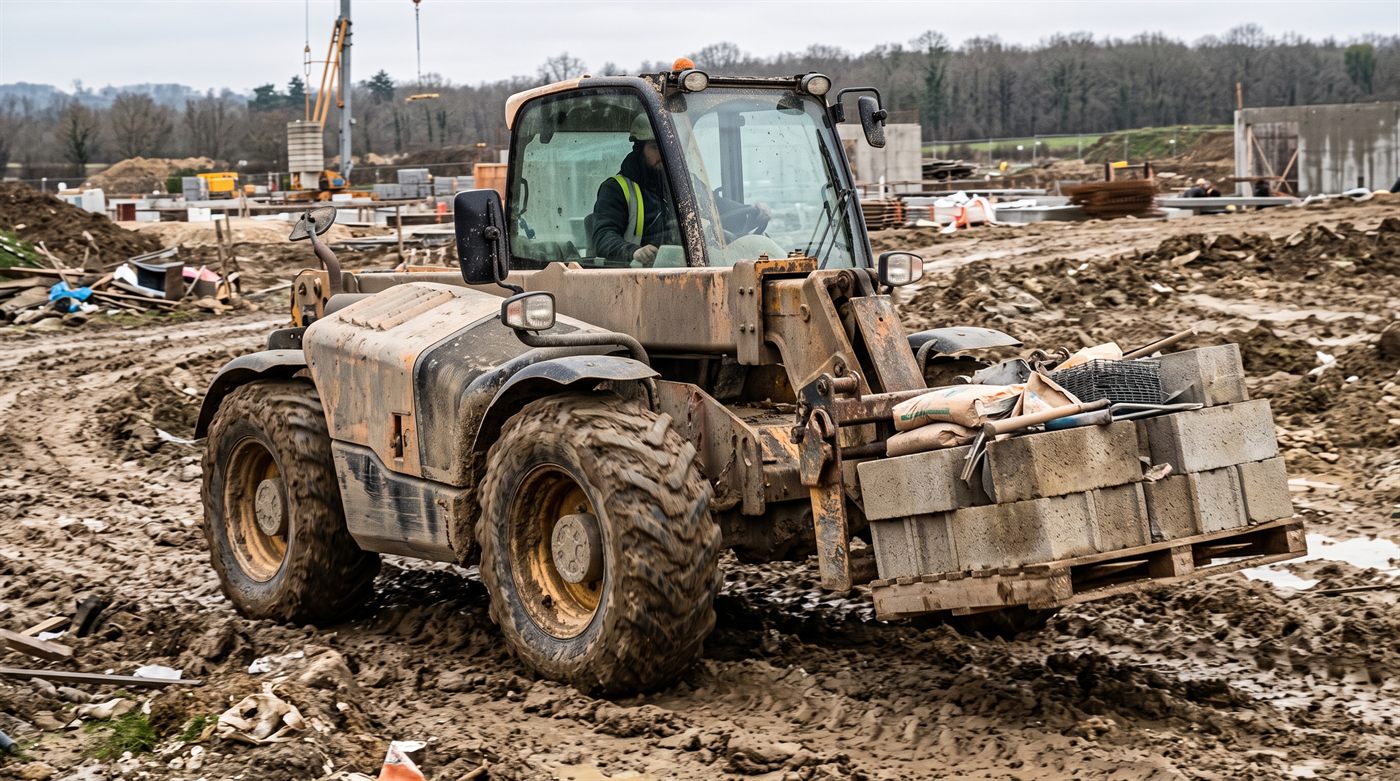

Sur un sol porteur, un chariot va plus vite et plus haut :
la fourche sur pelle sert là où le chariot ne passe pas, ou quand il n'y en a pas sur le chantier.
Image de synthèse.
Ce qui détermine le choix
-
01 — La charge réelle à manutentionner
Pas la charge maximale de l'outil :
celle de vos palettes ou de vos éléments, au plus lourd. -
02 — La portée à laquelle on travaille
C'est le point décisif.
La charge admissible d'une pelle chute avec la portée :
une charge tenue près de la machine et la même charge bras tendu n'ont rien à voir. -
03 — L'écartement et la longueur des fourches
Ils suivent le format des palettes ou des charges.
Un écartement réglable couvre plusieurs formats. -
04 — Le marquage et la traçabilité
Un crochet non marqué de sa charge maximale n'est pas utilisable en levage.
Ce n'est pas une préférence, c'est une condition.
Ce qui se vérifie avant commande
-
Que la machine est équipée pour le levage
C'est la première vérification, et elle peut annuler le projet.
Elle se fait sur la documentation de la machine. - L'abaque de charge, à la portée de travail réelle Et non la charge maximale annoncée sans condition.
- Les vérifications générales périodiques Elles s'appliquent aux appareils et accessoires de levage, dans les conditions fixées par l'arrêté du 1er mars 2004.
- Le marquage de l'accessoire Charge maximale d'utilisation, présence du linguet, identification.
- L'interface Type et taille d'attache, ou cotes d'axes.
