Fourche à palette et tablier de chargeur

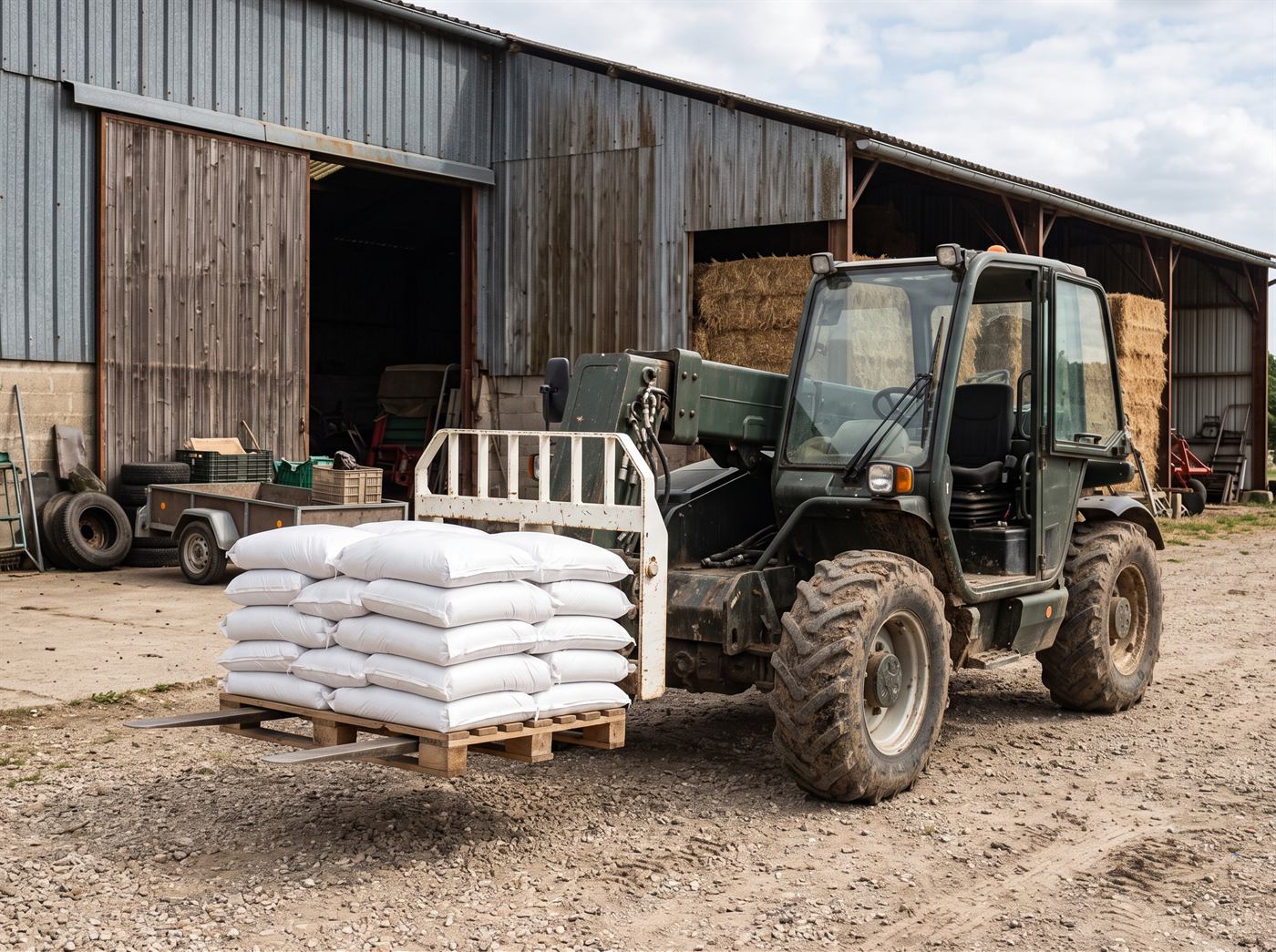

Image de synthèse.
Un tablier et deux fourches forgées.
Ils font du chargeur un chariot élévateur,
pour la palette, la caisse, le bois ou la balle.
Autres noms de cet outil : fourche à palettes pour chargeur, porte-fourches, tablier porte-fourches, fourches de télescopique.
- Famille
- Manutentionner et lever
- Attelage
- Chargeur agricole, télescopique, cadre Euro ou trois points, selon le modèle
- Entraînement
- Aucun, ou hydraulique pour l'écartement et les accessoires
- Machine porteuse
- Un chargeur agricole, un télescopique ou un tracteur, pas une pelle
À quoi elle sert

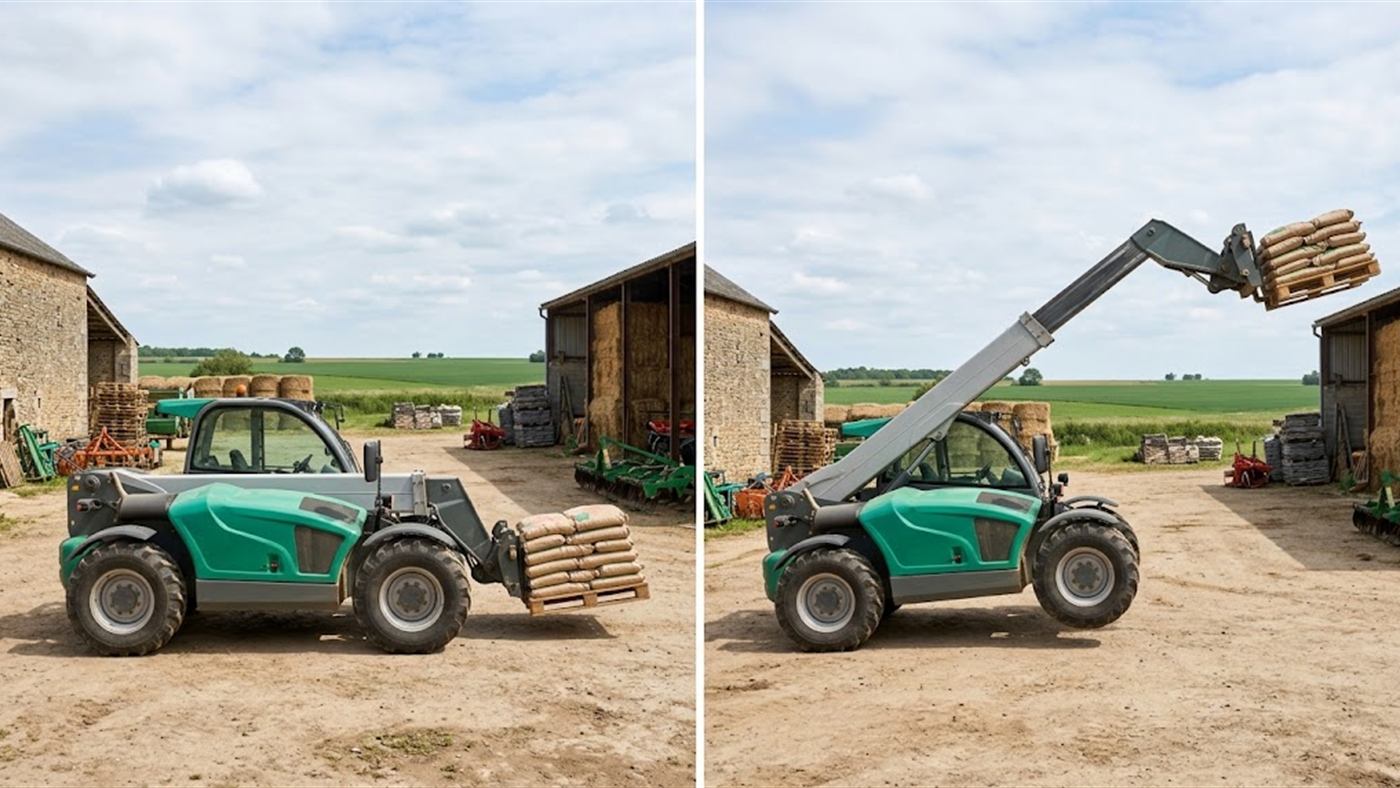

À droite : charge avancée en bout de fourche, la capacité réelle chute.
Ce qui la distingue :
les fourches coulissent sur un tablier normalisé et s'écartent à la largeur de la charge.

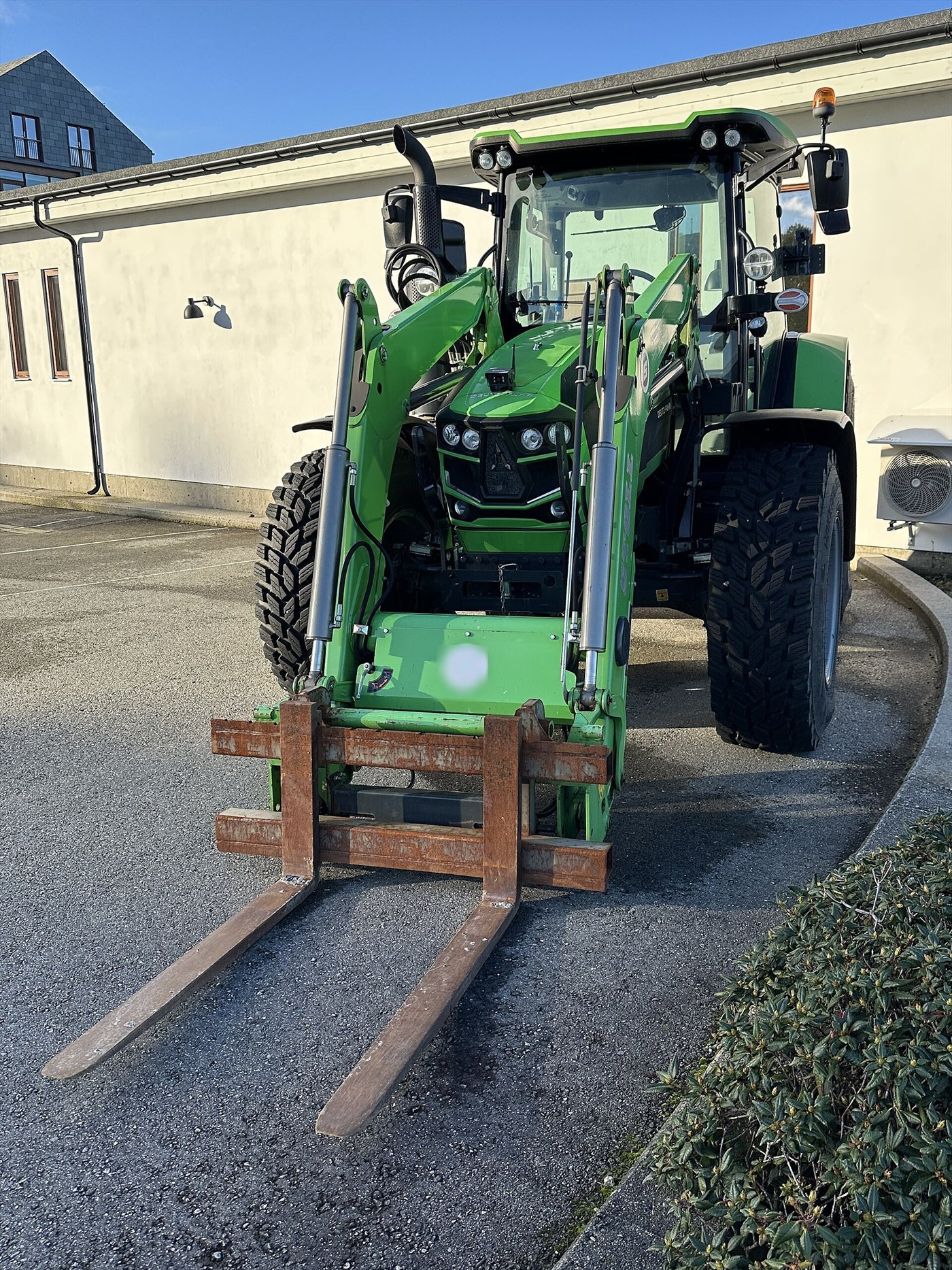

Image de synthèse.
Les fourches s'écartent sur le tablier à la largeur de la charge.
Photo :
Wolfmann, CC BY 4.0, via Wikimedia Commons, redimensionnée, logo effacé.

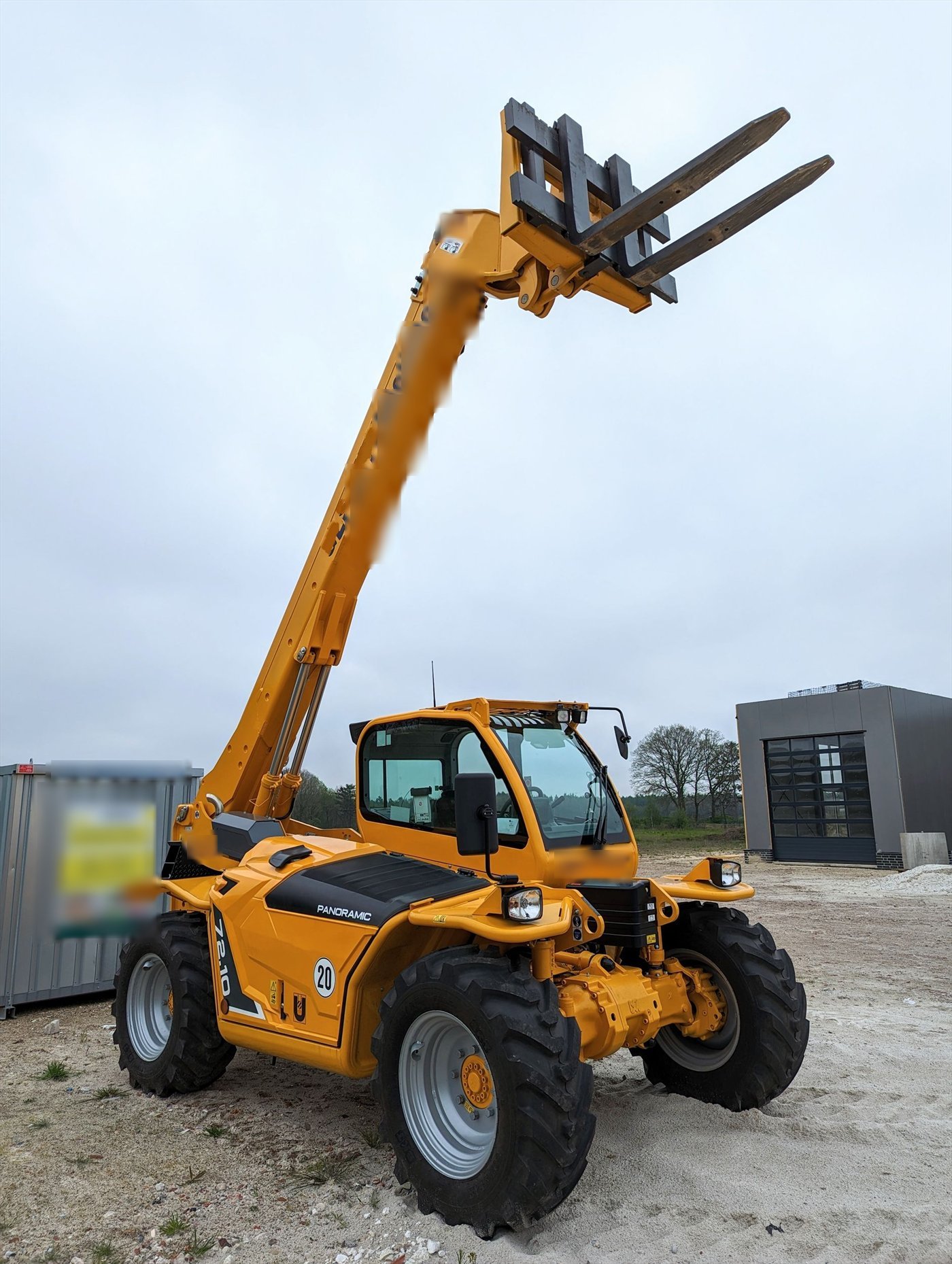

Même tablier, autre porteur :
la capacité se lit sur la machine, pas sur les fourches.
Photo :
Andre, licence Pexels, via Pexels, nom de loueur et publicité effacés.
Un tablier se couple au chargeur, et deux fourches forgées s'y accrochent, coulissent et se verrouillent à l'écartement voulu.
Selon le modèle, l'écartement se règle par vérin, le tablier est ajouré pour voir la pointe des fourches, et il reçoit des dents à balles, un bras de préhension ou des rallonges.
C'est l'outil de la palette d'engrais ou de semences, de la caisse, du bois en longueur et des balles, là où il n'y a pas de chariot élévateur.
Un adaptateur rotatif, monté entre le chargeur et l'outil, fait pivoter la charge pour la déverser ou la poser de biais.
La capacité d'une fourche se lit à une distance donnée du tablier. Plus la charge s'éloigne vers la pointe, ou sur une rallonge, moins elle peut peser.
La charge admissible dépend du modèle, pas d'un chiffre générique.
Sur quelle machine ?
Une fourche à palette se monte sur un chargeur agricole, un télescopique ou un tracteur, pas sur une pelle.
Selon le modèle, elle s'attelle par un cadre Euro ou par les trois points.
La puissance du tracteur, la catégorie d'attelage et la capacité de levage du chargeur : on les calcule avec vous pour votre machine.
Ce que fait l'outil
Elle sert à manutentionner et à lever des palettes.
Sans options, elle pèse de 150 à 290 kg, à vérifier avec vous.
Sa charge maximale d'utilisation va de 1 500 à 3 500 kg, à vérifier avec vous.
La largeur de travail : on la calcule avec vous pour votre machine.
Ce qu'il faut côté hydraulique
Elle fonctionne sans entraînement, ou avec l'hydraulique pour l'écartement et les accessoires.
Le régime de prise de force, le nombre de distributeurs et la troisième fonction : on les calcule avec vous pour votre machine.
Chiffres relevés sur 6 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Valeurs arrondies, relevées sur les modèles que nous suivons.
Une plage couvre toute la famille, classe par classe.
Ce qui manque, et la valeur pour votre machine, se fixent avec vous.
Faire vérifier votre matériel.
Décrivez ce que vous portez, palettes, bois ou balles, et le chargeur qui portera la fourche.
Précisez les accessoires utiles.
- Sur un tracteur Sa puissance en ch, et le régime de prise de force : 540 ou 1000 tr/min.
- L'attelage du tracteur La catégorie du trois points, et les distributeurs disponibles.
- Sur un chargeur Son attelage, Euro ou un autre, et sa capacité de levage.
- La 3e fonction Présente ou non.
- Le travail L'usage.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
-
Fourches à palettes et crochet de levage
Principe — des fourches et un crochet montés sur la pelle, par sa platine d'attache.
Usage — elles portent la palette là où le chantier n'a que la pelle, sous les règles du levage. -
Crochet de levage
Principe — un point d'élingage marqué, muni d'un linguet, monté sur la pelle.
Usage — il suspend une buse, un regard ou une bordure, et l'opération relève alors du levage.
Ce qui détermine le choix
-
01 — Ce qui est porté
Palette, caisse, bois, balle, charge longue :
la longueur et la section des fourches se choisissent avec la charge réelle. -
02 — L'engin et l'attelage
Chargeur, télescopique, cadre Euro, relevage :
le tablier se choisit avec l'engin qui le porte, et sa classe avec les fourches. -
03 — Le réglage de l'écartement
À la main pour des charges toujours pareilles, par vérin pour des charges qui changent :
la fréquence des changements décide. -
04 — Les accessoires
Dents à balles, bras de préhension, arceau de maintien, rallonges, rotation :
un tablier bien choisi en reçoit plusieurs.
Ce qui se vérifie avant commande
- La capacité à la bonne distance Elle se vérifie avec le centre de gravité de la charge réelle, pas avec le chiffre inscrit sur le tablier.
-
La classe du tablier et des fourches
Tablier et fourches doivent être de la même classe :
on vérifie qu'elles s'accrochent et se verrouillent. -
Les rallonges
Elles se choisissent avec la section des fourches :
on vérifie qu'elles les coiffent sans jeu. -
L'attelage
Attache du chargeur ou du télescopique :
on vérifie que le couplage est celui de l'engin.
