Détecteur de réseaux enterrés
Un appareil que l'on promène au-dessus du sol.
Il signale les câbles et les canalisations enterrés,
et leur tracé se marque avant de creuser.
Autres noms de ce produit : détecteur de câbles, localisateur de réseaux, détecteur de canalisations, détecteur de câbles enterrés, localisateur de câbles, détecteur électromagnétique.
- Famille
- Indispensables du chantier
- Principe
- Électromagnétique, en écoute seule ou avec un générateur
- Réseaux repérés
- Câbles et canalisations métalliques, les autres avec une sonde ou un fil traceur
- Machine porteuse
- Aucune, il se porte à la main
À quoi il sert

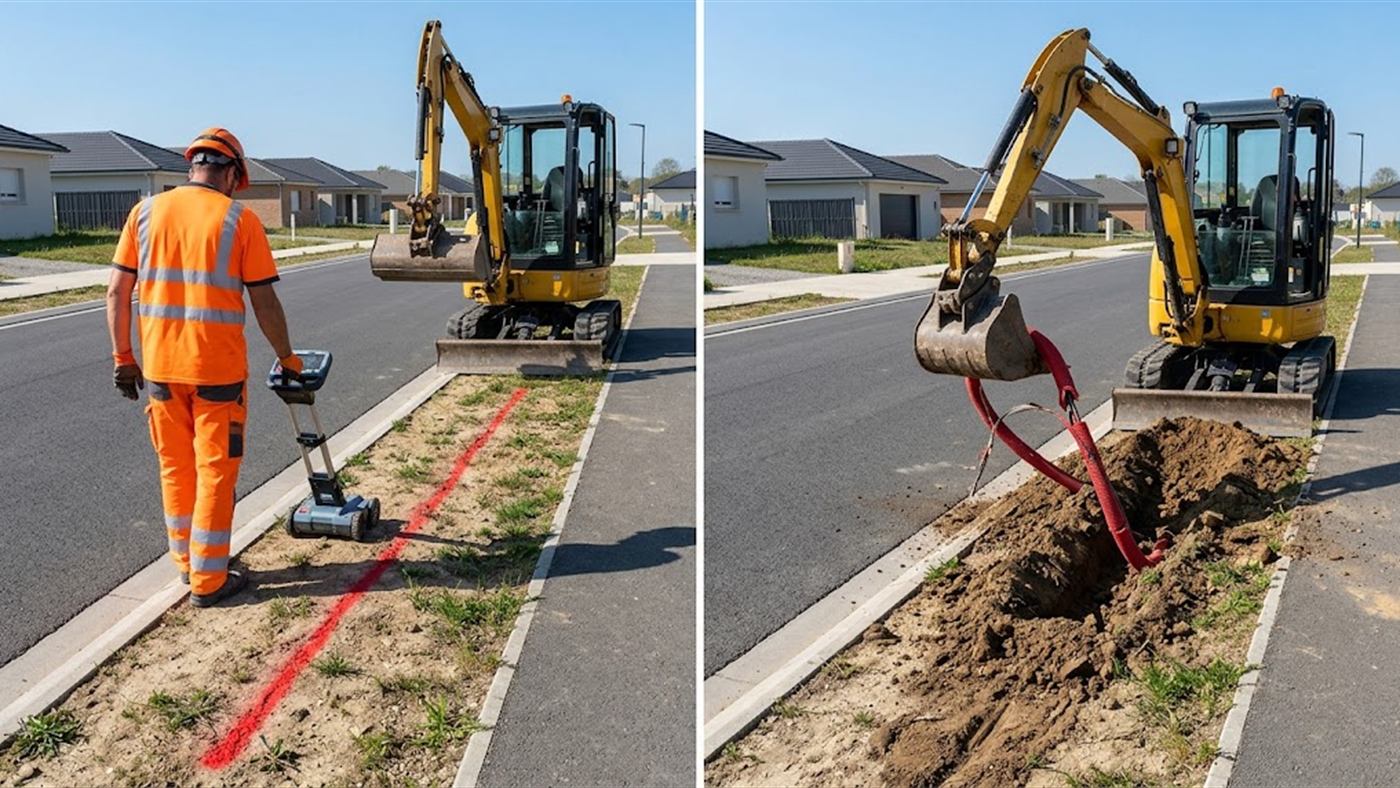

À droite : sans repérage, le godet de la mini-pelle arrache un câble enterré au fond de la tranchée.
Ce qui le distingue :
il repère depuis la surface le tracé des câbles et des canalisations métalliques, avant que le godet ne les touche.
Image de synthèse.
Un détecteur de réseaux enterrés repère, depuis la surface, les câbles et les canalisations cachés dans le sol.
L'opérateur le promène au-dessus de la zone à creuser :
l'appareil signale le passage d'un réseau, et son tracé se marque au sol avant que l'engin arrive.
En écoute seule, il capte le signal que portent déjà certains câbles sous tension.
Avec un générateur, on injecte un signal dans un réseau métallique ou on le diffuse dans le sol, puis on le suit.
Une canalisation en plastique ne se repère pas seule :
il faut y passer une sonde ou y trouver un fil traceur.
En France, avant des travaux à proximité de réseaux, les déclarations DT et DICT sont adressées aux exploitants, qui répondent avec leurs plans.
Le détecteur vient en complément sur le terrain :
il ne remplace ni ces déclarations ni les réponses des exploitants.
Un détecteur ne voit pas tout. Une canalisation en plastique sans fil traceur, un câble hors tension ou deux réseaux trop proches peuvent échapper à l'appareil.
Près d'un réseau repéré, le terrassement se termine avec précaution, à la main ou par aspiration.
La profondeur affichée par l'appareil reste une indication, pas une mesure garantie.
Sur quelle machine ?
Il ne se monte sur aucune machine : il se porte à la main.
Ce que fait l'outil
Il repère les câbles et les canalisations métalliques enterrés, par principe électromagnétique.
Il travaille en écoute seule ou avec un générateur ; les autres réseaux se repèrent avec une sonde ou un fil traceur.
Selon le modèle, il affiche ou non la profondeur.
La profondeur de détection dépend du modèle, du réseau et du mode utilisé : on l'étudie avec vous pour votre chantier.
La surface à explorer, les réseaux annoncés et la nature du sol : on les étudie avec vous pour votre chantier.
Ce qu'il faut côté hydraulique
Porté à la main, il ne demande aucun branchement hydraulique.
Votre étude fixe la valeur exacte pour votre machine.
Vous n'avez pas ces chiffres ?
Une photo de l'engin suffit pour commencer.
Faire vérifier votre chantier.
Décrivez la zone à creuser et les réseaux que les déclarations annoncent.
Précisez qui utilisera l'appareil, et sur combien de chantiers.
- Le chantier Terrassement, tranchée, forage ou pose de réseau, en ville ou en campagne.
- Les réseaux annoncés Électricité, gaz, eau, télécom, éclairage, selon les réponses reçues.
- Le sol Terre, remblai, enrobé, dalle en béton.
- L'usage Un chantier ponctuel, ou un appareil pour toutes les équipes.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
Ce qui détermine le choix
-
01 — Les réseaux à repérer
Câbles électriques, télécom, canalisations métalliques ou en plastique :
les modes de détection se choisissent avec eux. -
02 — Avec ou sans générateur
Le générateur élargit ce que l'appareil repère :
sans lui, seuls les réseaux qui portent déjà un signal se captent. -
03 — La profondeur affichée
Certains modèles indiquent une profondeur estimée :
elle aide à préparer le terrassement, elle ne dispense pas de dégager avec précaution. -
04 — Qui s'en sert
Selon celui qui repère avant de creuser :
un appareil simple pour l'équipe qui terrasse, un appareil plus complet pour un repérage poussé.
Ce qui se vérifie avant commande
- Les réseaux couverts Les réseaux que l'appareil sait repérer se vérifient avec ceux que les déclarations annoncent sur le chantier.
- Le générateur et la sonde Ils se vérifient avec les réseaux hors tension ou non métalliques du chantier.
-
La prise en main
Un détecteur se lit avec de l'habitude :
la formation de celui qui s'en sert se prévoit avec l'appareil.
