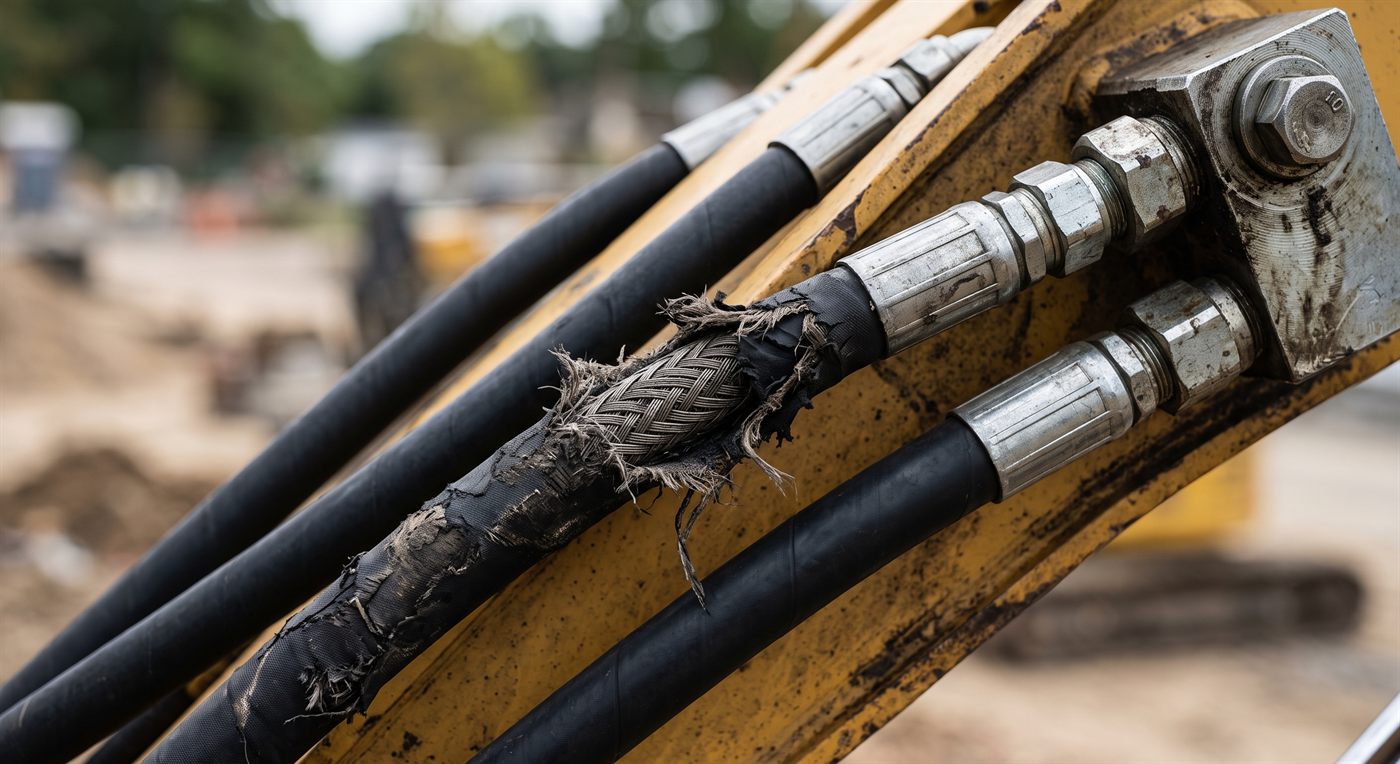

Flexibles et raccords hydrauliques
et celle dont la rupture coûte le plus cher.
Image de synthèse.
Un flexible qui lâche, c'est de l'huile au sol, un chantier arrêté et parfois un accessoire perdu.
C'est la pièce d'usure la moins chère et celle qui coûte le plus quand on la néglige.
Autres noms de cette pièce : flexible hydraulique, durite, tuyau haute pression, raccord, coupleur, embout hydraulique, olive.
- Famille
- Pièces d'usure
- Classes ou machines concernées
- Toutes
- Montage
- En remplacement d'origine, selon le circuit
- Énergie
- Aucune : pièce du circuit hydraulique
À quoi elle sert

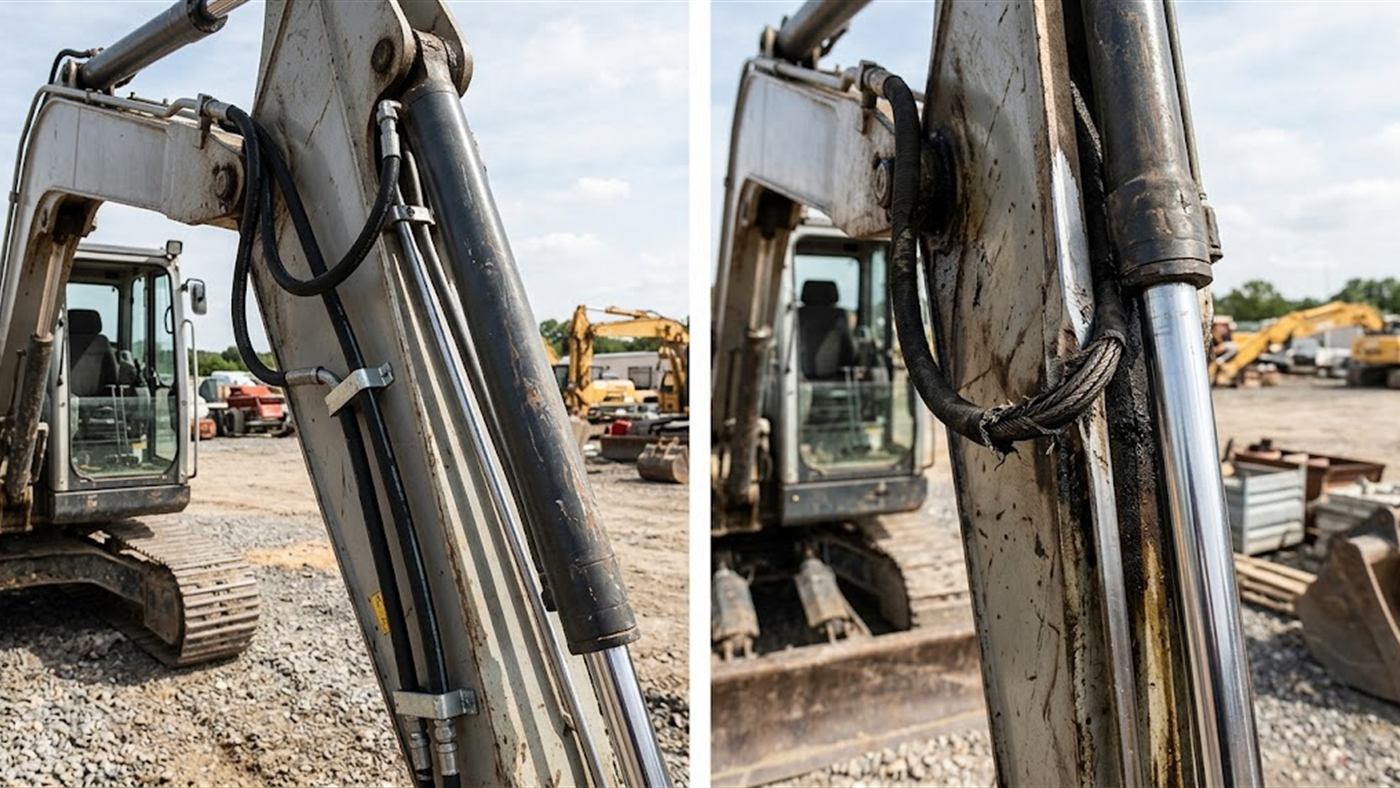

À droite : un flexible qui frotte s'use jusqu'à la tresse et finit par lâcher.
Ce qui les distingue :
c'est la pièce d'usure la moins chère, et celle qui coûte le plus quand on la néglige.
Image de synthèse.

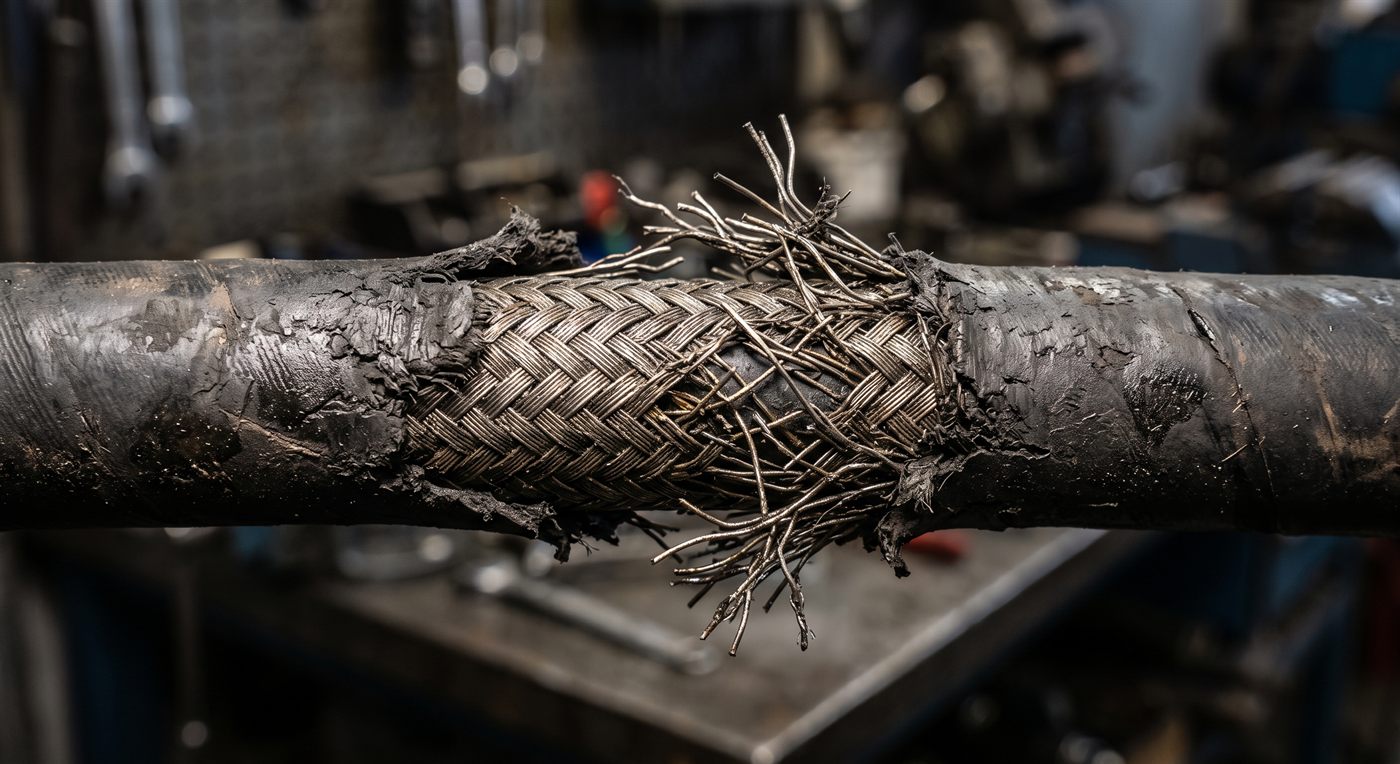

la tresse à nu, c'est la rupture qui approche.
Image de synthèse.
Un flexible relie ce qui bouge à ce qui ne bouge pas.
Il travaille en pression, en flexion et en frottement, et c'est presque toujours le frottement qui le tue en premier.
Les raccords décident de la compatibilité entre votre machine et l'accessoire :
filetage, cône, taille.
Deux circuits au même débit ne se branchent pas forcément l'un sur l'autre.
Ne cherchez jamais une fuite avec la main. Un jet d'huile sous pression traverse la peau sans blessure visible et provoque une lésion grave qui demande une prise en charge immédiate.
On cherche une fuite avec un carton, machine à l'arrêt quand c'est possible.
Sur quelle machine ?
Les flexibles et raccords conviennent à toutes les machines, selon leur circuit.
Chaque pièce remplace la pièce d'origine, sur le circuit de l'attache.
Ce que fait l'outil
Ce sont des pièces d'usure du circuit hydraulique.
Le poids de chaque pièce : on le calcule avec vous pour votre machine.
Ce qu'il faut côté hydraulique
Aucune énergie n'est demandée : il s'agit d'une pièce du circuit hydraulique.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Dites-nous ce qui a lâché et sur quel circuit.
Une photo du marquage et des deux raccords nous permet presque toujours de refaire le flexible à l'identique.
- Votre machine Sa marque et son modèle exacts.
- Ce qui est monté Ce qui équipe la machine aujourd'hui.
- Le travail L'usage de la machine.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
Ce qui détermine le choix
-
01 — La pression de service
Elle se lit sur le flexible en place.
Un flexible qui tient la pression statique peut ne pas tenir les pointes d'un marteau. -
02 — Le nombre de nappes
Une, deux ou quatre nappes de tresse :
c'est ce qui distingue un retour d'huile d'une ligne de brise-roche. -
03 — Le type de raccord
BSP, JIC, ORFS, à cône :
le filetage seul ne suffit pas à identifier, l'angle du cône compte. -
04 — Le cheminement
Longueur, rayon de courbure, protection contre le frottement.
Un flexible trop court se déchire, un flexible trop long frotte.
Ce qui se vérifie avant commande
- Relevez le marquage imprimé sur le flexible :
diamètre, nappes, pression.
Il est écrit dessus, il suffit de l'essuyer. - Photographiez les deux extrémités — le raccord s'identifie mieux en photo qu'en description.
- Mesurez la longueur entre points de fixation, pas la longueur du flexible détendu.
- Cherchez la cause avant de remplacer :
un flexible qui casse toujours au même endroit frotte, et le neuf cassera au même endroit.
