Fraise hydraulique
Un tambour équipé de pics tourne à grande vitesse et râpe la matière au lieu de la
frapper.
On enlève ce qu'on veut, à l'épaisseur qu'on veut, sans ébranler ce qui
reste autour.
Autres noms de cet outil : fraise à tambour, fraise à pics, rabot hydraulique, fraise de rainurage, fraise à roche, tête de fraisage, raboteuse sur pelle.
- Famille
- Découper et fraiser
- Classes (t)
- 1,5 à 60 t
- Attache
- Toutes, par platine
- Énergie
- Hydraulique, fonction continue — débit et pression : on le calcule avec vous pour votre machine
À quoi elle sert

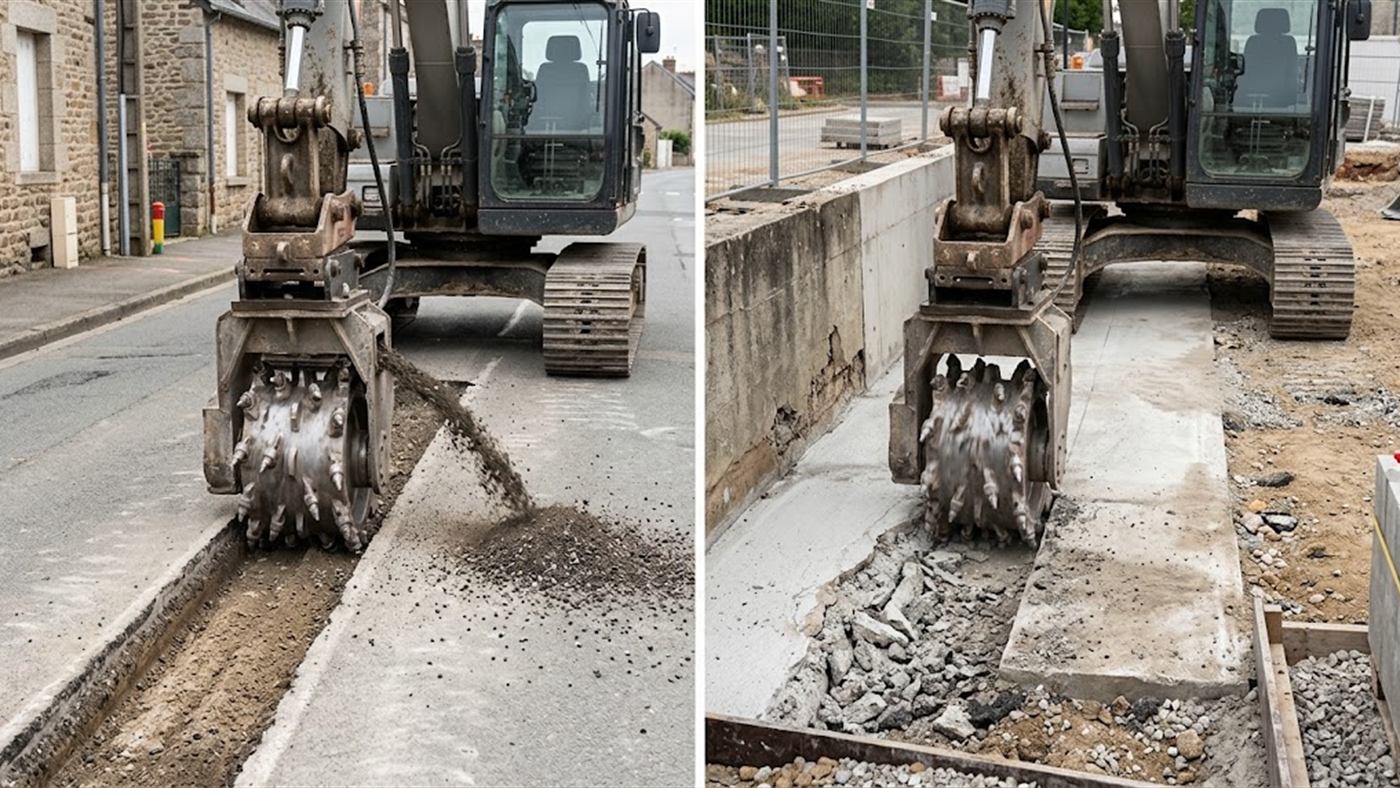

À droite : sans percussion, il retire le béton dégradé sans fissurer le béton sain.
Ce qui la distingue :
aucune percussion, donc presque aucune vibration — et la profondeur au millimètre.

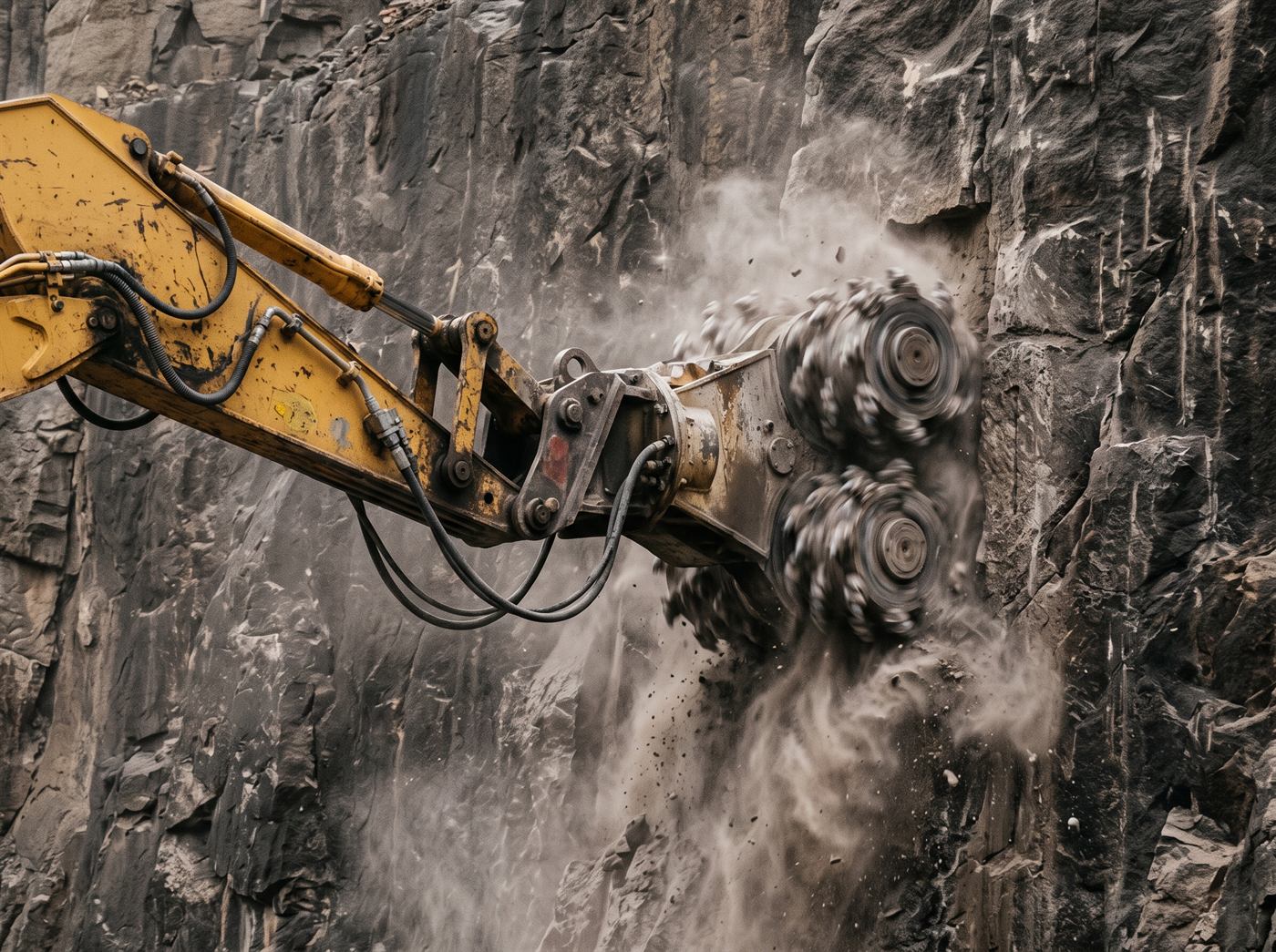

Image de synthèse.
Les pics attaquent la surface par abrasion et arrachent des copeaux.
La matière
part progressivement, couche après couche, et l'opérateur contrôle la profondeur
au millimètre près par la position du bras.
Elle sert là où la précision compte plus que le volume :
ouvrir une saignée dans
un enrobé, profiler une paroi rocheuse, reprendre une chaussée en épaisseur,
dresser un fond de fouille, retirer du béton dégradé sans toucher au sain.
Aucune percussion, donc presque aucune vibration. C'est ce qui
la rend admissible là où le
brise-roche ne l'est pas :
à côté
d'un bâtiment occupé, au-dessus d'un ouvrage enterré, en tunnel, ou sur un
chantier soumis à une limite de bruit ou d'ébranlement.
Sur quelle machine ?
Il en existe pour des machines de 2 à 60 t.
Par exemple, sur une pelle de plus de 20 t, le poids est en général de 1 350 à 2 600 kg.
Ce que fait l'outil
Par exemple, sur une pelle de plus de 20 t : largeur de coupe de 900 à 1 400 mm, couple de 12 100 à 44 500 N·m.
Ce qu'il faut côté hydraulique
Elle demande un circuit hydraulique en fonction continue.
Il faut en général de 30 à 600 l/min, avec une pression de 180 à 350 bar, selon la taille de la machine.
Chiffres relevés sur 8 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Donnez-nous votre modèle de pelle, la nature exacte du matériau à enlever et
l'épaisseur visée.
Précisez si le chantier interdit la vibration ou le bruit :
c'est souvent cette contrainte, et non le rendement, qui désigne la fraise.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
Image de synthèse.
Ce qui détermine le choix
-
01 — La dureté de ce que vous attaquez
C'est le critère qui écarte le plus d'appareils.
Enrobé, béton, roche tendre, roche dure :
ce ne sont ni les mêmes pics, ni le même rendement, ni parfois le même outil.
Une fraise mal appariée à la matière s'use au lieu de couper. -
02 — Le débit disponible, en continu
Le tambour doit garder sa vitesse pendant la passe.
Un débit juste le fait ralentir au moment où il mord, et la fraise frotte sans enlever de matière — ce qui use les pics sans avancer. -
03 — Le type et la fixation des pics
Ce sont les pièces d'usure, et elles se consomment vite en matériau abrasif.
Qu'elles se remplacent une par une, sans démonter le tambour, change ce que coûte une journée de travail. -
04 — L'orientation des tambours
Selon les modèles, l'axe est transversal ou longitudinal.
Cela décide de la forme de la saignée et de l'accessibilité en espace contraint — une tranchée étroite ne se fraise pas avec n'importe quelle géométrie.
Elle ne remplace pas le brise-roche sur du volume. Pour abattre
une masse de roche, la percussion reste bien plus rapide.
La fraise gagne quand
la contrainte est ailleurs :
précision de la cote, propreté du profil, ou
interdiction de vibrer.
Ce qui se vérifie avant commande
- La ligne auxiliaire et son débit Premier critère éliminatoire, et il se vérifie en continu, pas en pointe. Voir les 7 critères.
-
Le refroidissement du circuit
Un outil à fonction continue chauffe l'hydraulique de la machine.
C'est une question à poser au concessionnaire de la pelle autant qu'au fournisseur de l'outil. -
La poussière
Le fraisage à sec en produit beaucoup.
Si le chantier impose de l'abattre, il faut prévoir l'arrosage — et savoir d'où viendra l'eau avant le jour J. -
Le poids en bout de bras et la portée
Profiler une paroi se fait bras déployé, souvent en hauteur.
C'est le cas dimensionnant. -
L'interface
Type et taille d'attache, ou cotes d'axes.
L'outil est livré avec la platine correspondante — voir les attaches.
