Pince à bordure
Saisir, lever et positionner une bordure de trottoir depuis la machine.
Un modèle
relevé est donné pour les pelles de 5 à 16 tonnes, avec rotation sur 360°.
Autres noms de cet outil : pince de manutention de bordure, pince à bordurette, pince pose-bordure, pince de pose, pince à blocs, pince de manutention rotative.
- Famille
- Voirie et hiver
- Classes (t)
- 5 à 16 t
- Attache
- On le calcule avec vous pour votre machine
- Énergie
- Hydraulique — débit et pression : on le calcule avec vous pour votre machine
- Rotation indicative
- 360°
À quoi elle sert

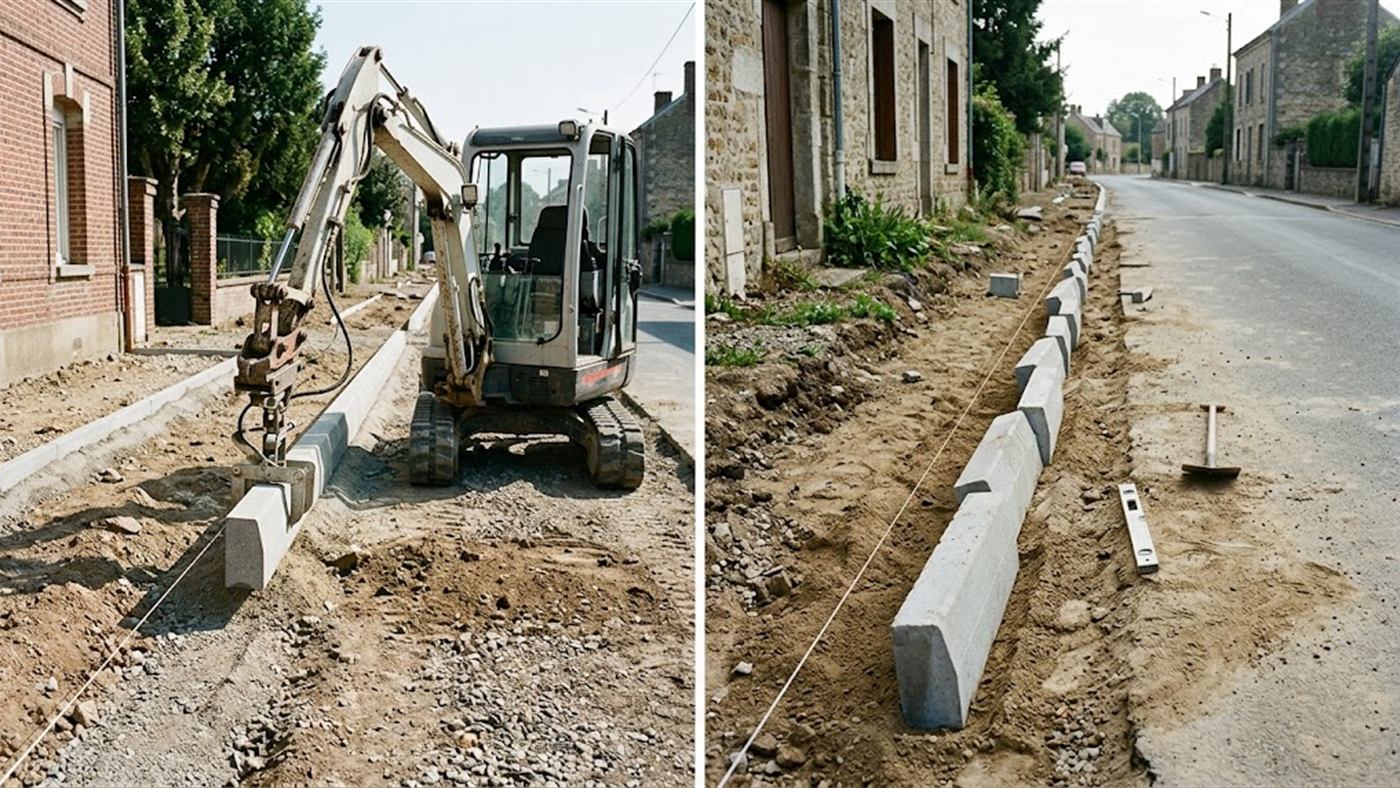

À droite : posées à la main, les bordures restent de travers le long du cordeau.
Ce qui la distingue :
c'est d'abord un outil de santé au travail — le gain de temps vient après.

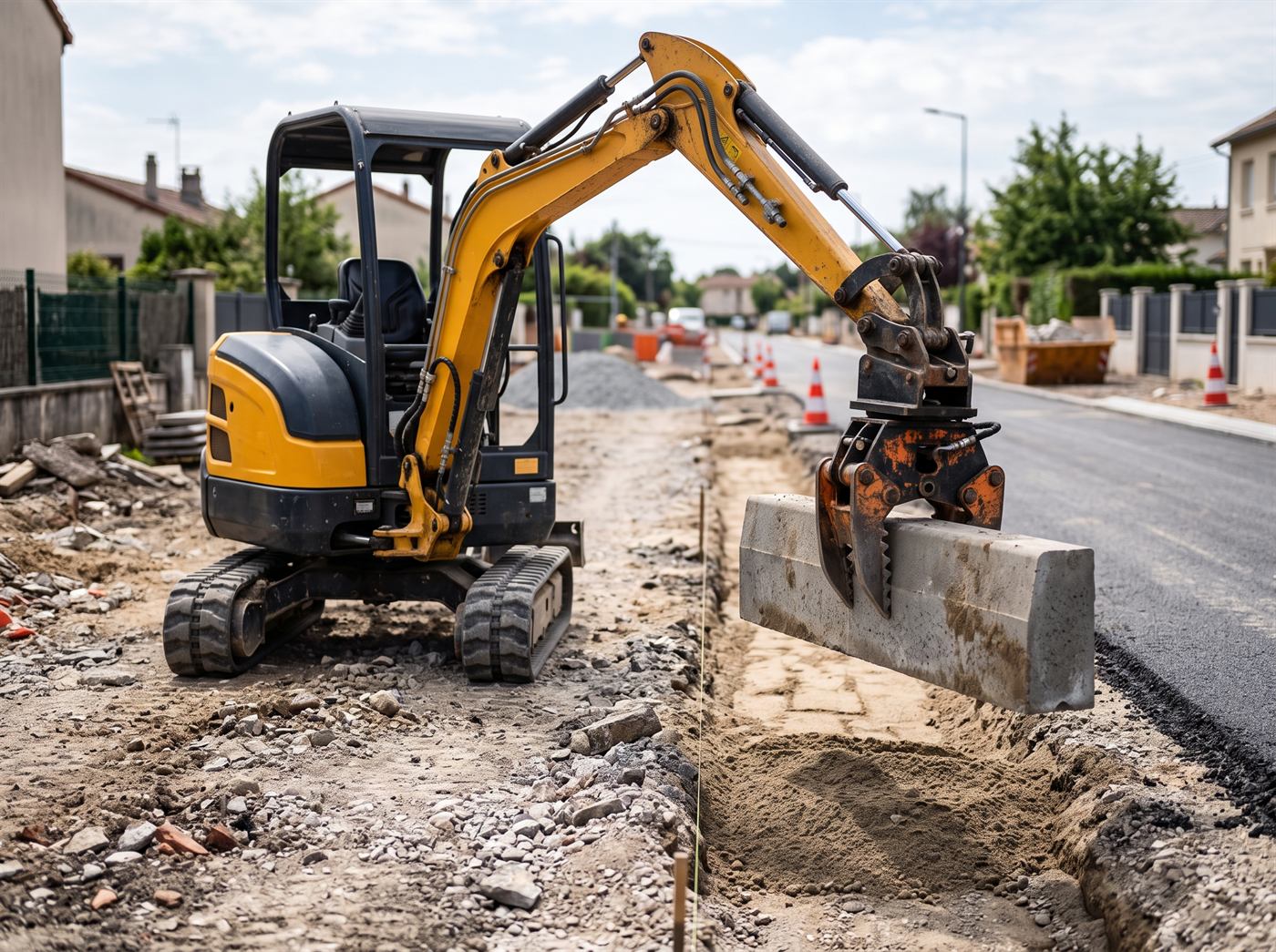

Image de synthèse.
Deux mors serrent la bordure sur ses faces.
La machine la lève, la présente au
millimètre le long du cordeau, et la dépose.
La rotation permet de la retourner ou
de l'orienter sans la relâcher.
Une bordure de trottoir en béton pèse plusieurs dizaines de kilos et se pose par
centaines de mètres.
Sans outil, c'est un travail à deux ou trois personnes, en
flexion, au ras du sol, toute la journée.
C'est d'abord un outil de santé au travail. La pose manuelle de
bordures est une cause reconnue de troubles musculo-squelettiques et
d'accidents d'écrasement des mains et des pieds.
Sur un marché public, cet
argument compte souvent autant que le rendement — et il se défend dans un
mémoire technique.
Pourquoi la rotation change tout
Une bordure a un sens :
une face vue, un chanfrein, parfois une courbure.
Sans
rotation, il faut la reprendre au sol pour la retourner — donc la reposer, la
manipuler à la main, la ressaisir.
Avec rotation, l'opérateur la présente directement dans le bon sens.
C'est ce qui
supprime la reprise manuelle, et donc l'essentiel du risque.
Un outil de linéaire
Elle se justifie sur du mètre :
bordure de trottoir, caniveau, bordure de parking,
murette préfabriquée.
Sur dix mètres, elle ne se rentabilise pas ; sur un
lotissement ou une requalification de voirie, elle change la composition de
l'équipe.
Sur quelle machine ?
Une pince à bordure se monte sur une pelle de 5 à 16 t.
L'attache et les conditions de levage de la pelle : on les calcule avec vous pour votre machine.
Ce que fait l'outil
Elle saisit les bordures, pour les travaux de voirie.
Elle pivote sur 360°.
Sa charge maximale, sa plage de préhension et son poids : on les calcule avec vous pour votre machine.
Ce qu'il faut côté hydraulique
Elle se branche sur l'hydraulique de la pelle.
Le débit et la pression : on les calcule avec vous pour votre machine.
Chiffres relevés sur nos modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Vous n'avez pas ces chiffres ?
Une photo de la machine suffit pour commencer.
Faire vérifier votre machine.
Donnez-nous votre modèle de pelle, les dimensions et le poids des bordures, et le
linéaire à poser.
Si le chantier est un marché public, dites-le :
l'argument de
prévention se documente.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
c'est un argument de santé au travail avant d'être un argument de rendement.
Image de synthèse.
Ce qui détermine le choix
-
01 — Les dimensions des éléments à poser
Largeur, hauteur et longueur des bordures fixent l'ouverture des mors.
Un chantier qui mêle bordures et caniveaux demande une plage d'ouverture plus large. -
02 — Le poids unitaire
Il détermine à la fois la capacité de la pince et la portée admissible de la
machine.
Une bordure lourde posée loin de la pelle est le cas critique. -
03 — La rotation
Elle demande une seconde fonction hydraulique.
Sans elle, l'outil garde son intérêt mais perd une partie de son bénéfice. -
04 — Le contact avec l'élément
Des mors mal adaptés marquent ou éclatent une bordure en béton fin.
Le revêtement des mors se choisit avec le matériau.
Ce qui se vérifie avant commande
-
Le cadre du levage
Saisir et déplacer une charge au-dessus du sol relève du levage.
La machine doit être équipée en conséquence, et les vérifications périodiques s'appliquent. Voir la section levage. -
L'abaque de charge à la portée de pose
On pose souvent en bordure de fouille, bras tendu, machine sur un sol repris.
C'est le cas défavorable, et c'est le cas réel. -
Les deux fonctions hydrauliques
Serrage et rotation.
Le retour libre au réservoir se contrôle également. -
La sécurité de maintien en cas de perte de pression
Une charge qui tombe pendant une pose est un accident.
Le dispositif de maintien n'est pas une option. - L'interface Type et taille d'attache, ou cotes d'axes.
