Godet inclinable
son débattement fixe l'angle maximum, et rien ne le rattrape.
Image de synthèse.

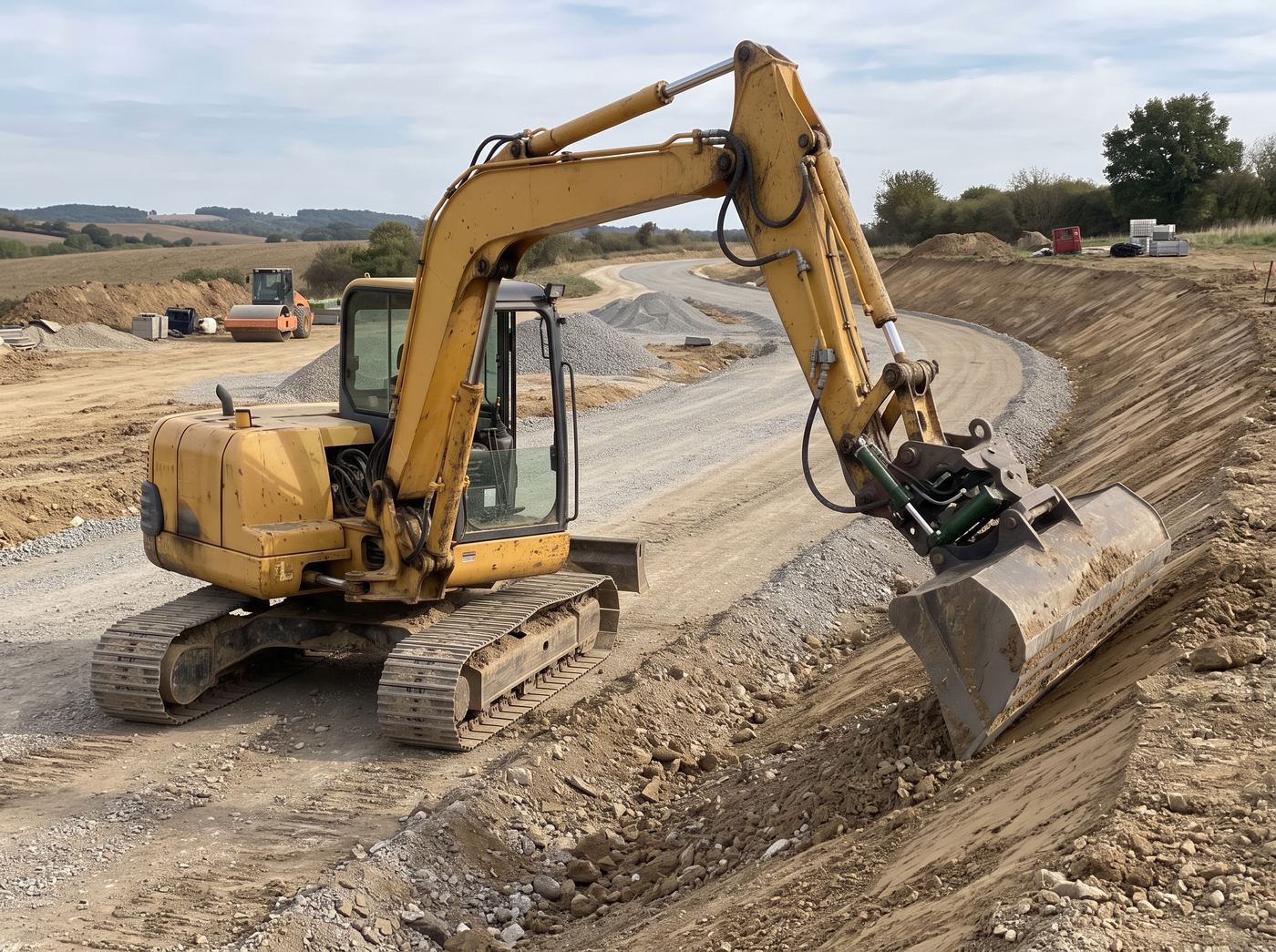

Un vérin incline le corps du godet.
La pente se suit à l'outil :
les chenilles ne bougent plus pour rattraper un demi-degré.
Autres noms de cet outil : godet tiltable, godet orientable, godet à vérin d'inclinaison, godet basculant.
- Famille
- Terrasser et curer
- Classes (t)
- Toutes
- Attache
- Toutes, par platine
- Énergie
- Hydraulique, une voie double effet — débit et pression : on le calcule avec vous pour votre machine
À quoi il sert

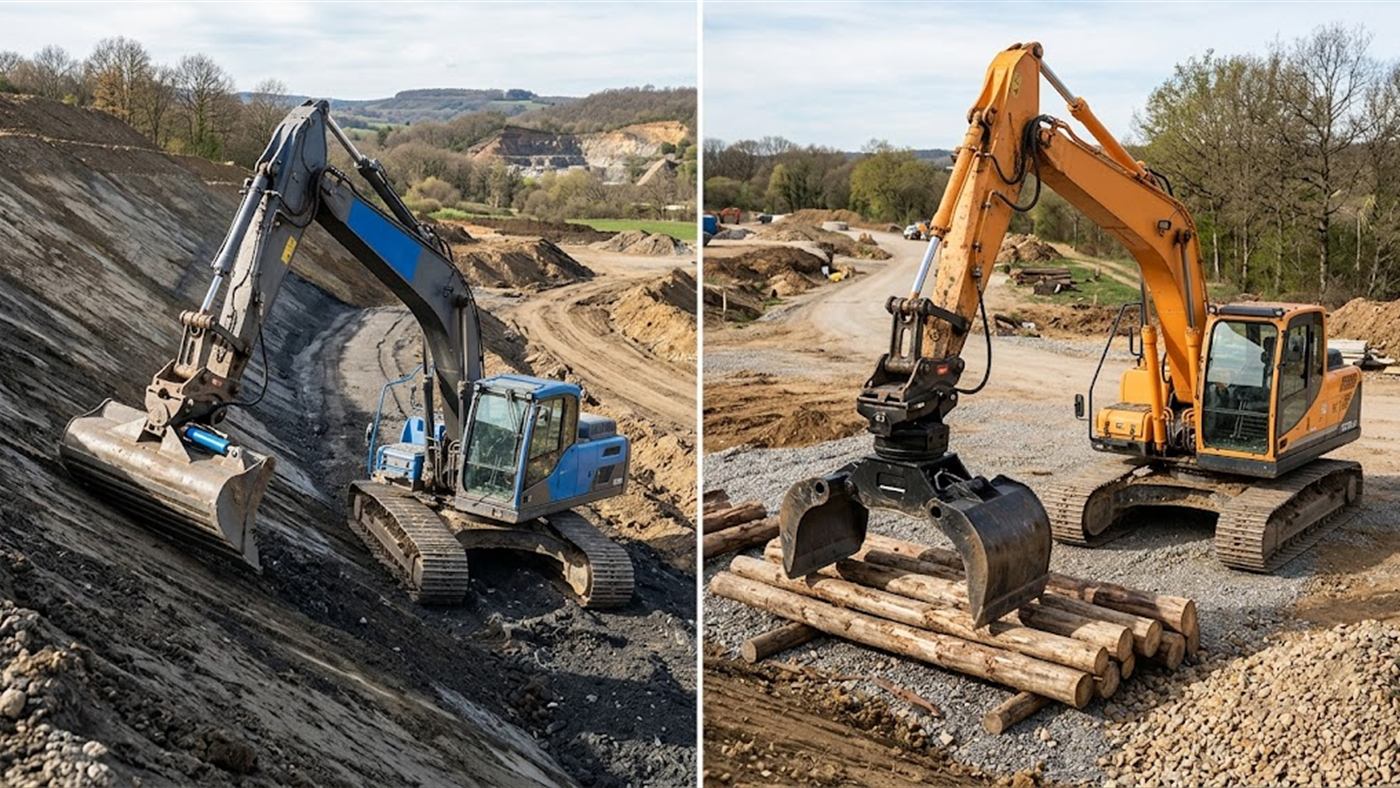

À droite : l'attache inclinable incline tous les outils que la machine reçoit.
Ce qui le distingue :
il n'incline que lui-même — le conducteur incline en continu, depuis la cabine, en travaillant.
Image de synthèse.

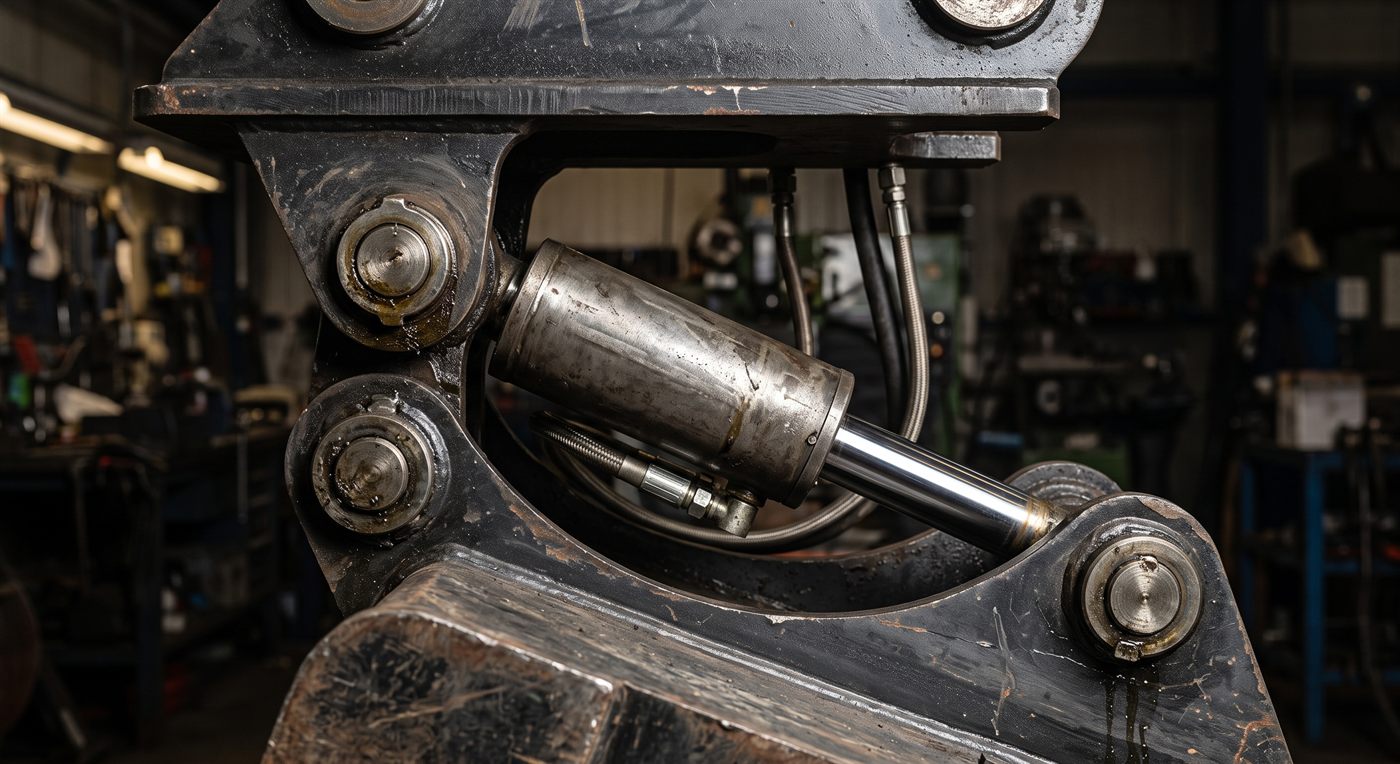

L'inclinaison est portée par le godet lui-même :
un bâti et un vérin s'intercalent entre la platine et le corps.
Le conducteur incline depuis la cabine, en continu, pendant qu'il travaille.
Le gain se mesure en repositionnements évités, et en traces de chenilles en moins sur un terrain déjà fini.
Sur un linéaire — fossé, accotement, plateforme — c'est là que l'écart se creuse.
Deux façons d'incliner, et elles ne se valent pas. Le godet inclinable n'incline que lui-même ;
l'attache inclinable incline tous les outils que la machine reçoit.
Dès que plus d'un outil gagnerait à s'incliner, le calcul change de camp. Voir l'attache inclinable.
Sur quelle machine ?
Il en existe pour des machines de 1,4 à 40 t.
Par exemple, sur une pelle de 10 à 20 t, le poids est en général de 253 à 1 223 kg.
Il mesure de 1 000 à 1 200 mm de large sur une micro-pelle, de 1 000 à 1 400 mm sur une mini-pelle.
Il se monte sur toutes les attaches rapides, ou en direct sur les axes.
Ce que fait l'outil
Il s'incline grâce à un vérin hydraulique.
Par exemple, pour une largeur de 1 400 mm : contenance de 195 à 1 411 l, poids de 138 à 1 446 kg.
Le poids de l'outil : on le calcule avec vous pour votre machine.
Ce qu'il faut côté hydraulique
Il demande une voie hydraulique double effet.
Le débit et la pression : on les calcule avec vous pour votre machine.
Chiffres relevés sur 35 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Dites-nous combien d'outils, chez vous, gagneraient à s'incliner.
Et envoyez une photo du bout de balancier, pour que nous comptions les lignes.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
-
Godet de curage orientable
Principe — c'est un godet de curage large et lisse, auquel on a ajouté le vérin d'inclinaison.
Usage — il règle la pente d'un fossé, d'un talus ou d'une plateforme à finir, il ne sert pas à creuser.
Image de synthèse.
Ce qui détermine le choix
- 01 — La ligne hydraulique disponible Elle décide de la faisabilité avant toute autre question.
-
02 — Le nombre d'outils concernés
Un seul :
le godet inclinable.
Plusieurs :
l'attache, ou le tiltrotateur. - 03 — L'amplitude utile Elle se rapporte aux pentes que vous réalisez, pas à celles du catalogue.
- 04 — La hauteur et le poids ajoutés Le bâti éloigne l'outil du balancier, et cela se paie en effort d'arrachement.
Ce qui se vérifie avant commande
- Le nombre de lignes en bout de balancier Photo à l'appui.
- La commande disponible en cabine Une ligne sans commande ne sert à rien.
-
Le type de godet à incliner
Curage, terrassement, décapage :
ce n'est pas le même bâti. - L'abaque avec l'ensemble monté Godet plein, bras tendu.
