Tiltrotateur
le godet s'incline et tourne sans déplacer la pelle.
Limite :
il ajoute sa hauteur et retire autant de portée utile.

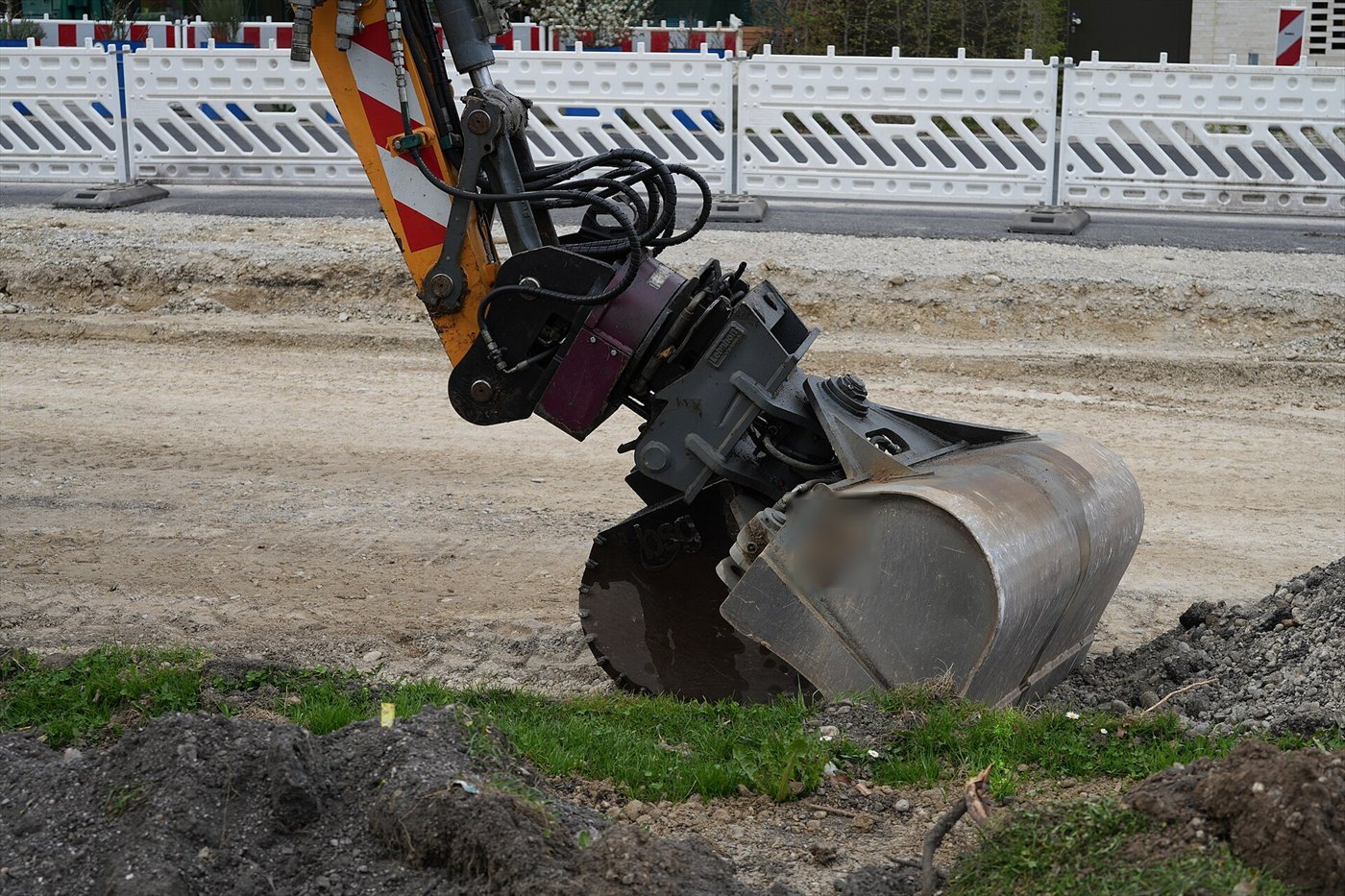

Photo :
Strubbl, CC BY-SA 4.0, via Wikimedia Commons, redimensionnée, plaque moulée effacée.
Il s'intercale entre l'attache et l'outil et lui donne deux libertés que la machine n'a pas :
l'inclinaison latérale, et la rotation continue sur 360°.
Autres noms de cet outil : tiltrotator, rotateur inclinable, tête rotative.
- Famille
- Accoupler et adapter
- Classes (t)
- Selon la taille du système
- Attache
- S'intercale — interface des deux côtés
- Énergie
- Hydraulique, plusieurs voies — débit et pression : on le calcule avec vous pour votre machine
À quoi il sert

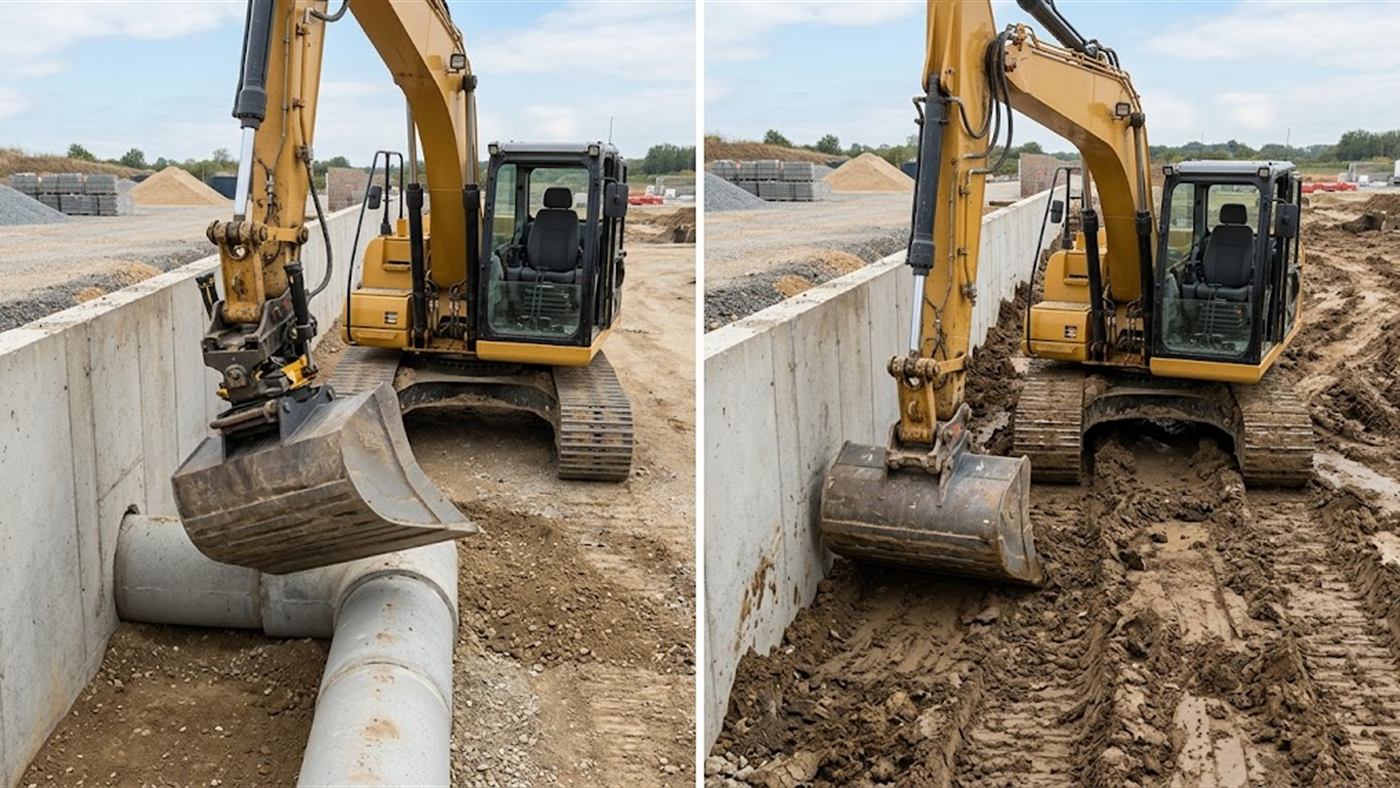

À droite : sans tiltrotateur, la machine multiplie les manœuvres pour approcher le mur.
Ce qui le distingue :
il ne remplace pas l'attache, il s'ajoute entre elle et l'outil.

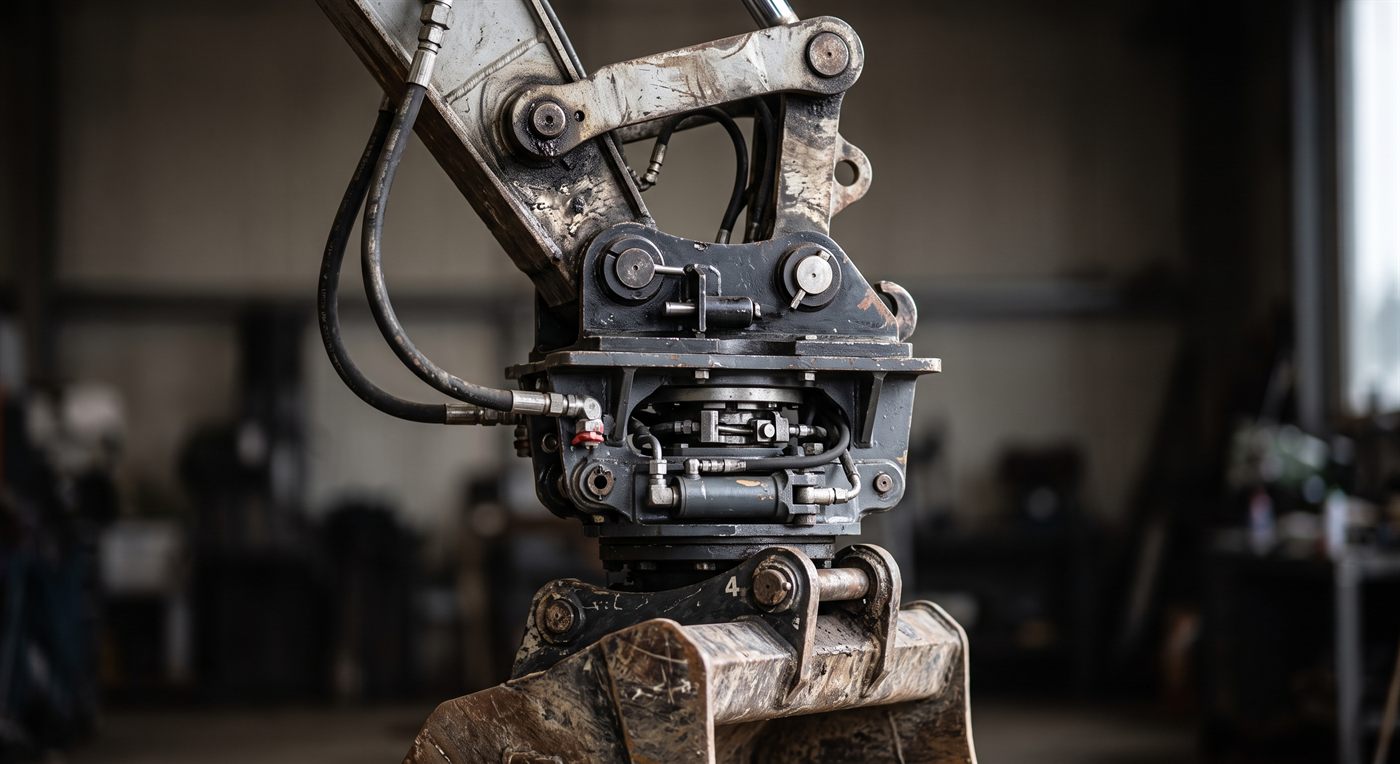

Image de synthèse.
c'est ce que l'outil perd en portée qu'il gagne en orientation.
Image de synthèse.
Il ne remplace pas l'attache :
il s'ajoute entre elle et l'outil.
L'outil se présente sous l'angle voulu sans déplacer les chenilles, ce qui change le travail en espace contraint, le long d'un mur ou au-dessus d'un réseau.
Les systèmes les plus rencontrés en France sont ceux d'Engcon, Steelwrist, Rototilt et SMP Parts.
Ces noms sont cités pour vous aider à identifier un équipement existant :
aucun n'est imposé, et le choix se fait sur votre machine.
Il se raisonne sur le nombre d'heures où ses fonctions servent réellement, pas sur la fiche technique. Il éloigne l'outil du balancier, ajoute de la masse en bout de bras, demande des lignes supplémentaires et un conducteur formé.
Sur une petite machine, cela se paie en portée. Voir ce qu'il exige de la machine.
Sur quelle machine ?
Il en existe pour des machines de 2 à 38 t.
Par exemple, sur une pelle de 10 à 20 t, le poids est en général de 209 à 750 kg.
L'attache basse se choisit, par exemple CW, S, Martin, Klac, Morin, MBI, Lehnhoff ou OilQuick.
Il peut aussi se monter en direct sur les axes de la pelle, à vérifier avec vous.
Ce que fait l'outil
Il s'incline de 2 × 55°, soit 110° au total, ou 140° sur demande.
Par exemple, sur une pelle de 10 à 20 t : largeur de 440 à 640 mm, longueur de 839 à 890 mm.
Ce qu'il faut côté hydraulique
Il demande deux lignes hydrauliques, pilotées au joystick.
Il faut en général de 28 à 80 l/min, avec une pression de 175 à 250 bar, selon la taille de la machine.
Chiffres relevés sur 12 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Décrivez vos chantiers d'une semaine ordinaire et dites-nous combien de lignes hydrauliques votre machine possède.
Nous vous dirons franchement si l'investissement se justifie.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
Schéma.
Ce qui détermine le choix
-
01 — Les heures où la fonction sert vraiment
C'est le seul calcul qui vaille.
Un tiltrotateur qui sert deux jours par mois ne se rembourse pas. -
02 — Les lignes hydrauliques de la machine
Le tilt et la rotation se commandent séparément des outils.
C'est le premier point qui écarte un porteur. -
03 — Le poids et la hauteur ajoutés
Il s'intercale :
portée et profondeur de fouille en pâtissent. -
04 — Le conducteur
L'outil ne donne son rendement qu'entre des mains qui le connaissent.
La formation fait partie du chiffrage.
Ce qui se vérifie avant commande
- Le nombre de lignes disponibles en bout de balancier Compté sur la machine.
- Les commandes en cabine Il faut de quoi piloter deux fonctions de plus.
- L'abaque de charge Avec le tiltrotateur et l'outil, bras tendu.
- Les platines de vos outils Elles doivent correspondre à l'interface basse du tiltrotateur, pas à celle de la machine.
