Grappin orange peel
Il ne pince pas, il enferme :
c'est ce qui tient le vrac.

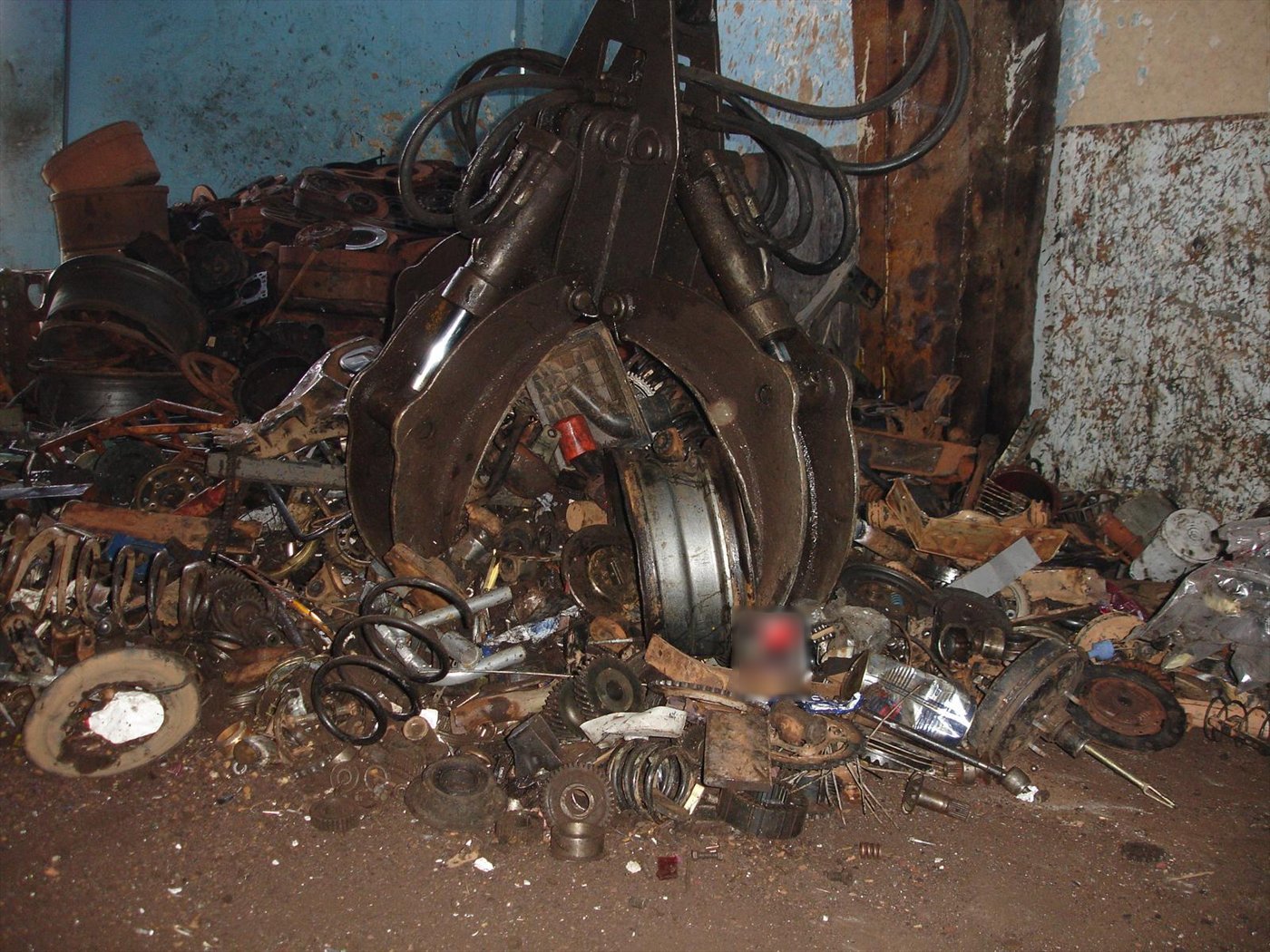

Photo :
Willians Huerta, licence Pexels, via Pexels, étiquette effacée.
Plusieurs coquilles articulées autour d'un même axe, qui se referment en sphère.
Ce qui est pris ne ressort pas :
c'est là toute la différence.
Autres noms de cet outil : grappin polype, grappin à coquilles, grappin sphérique, benne polype, grappin de ferrailleur.
- Famille
- Trier et saisir
- Classes (t)
- Moyennes et fortes
- Attache
- Toutes, par platine
- Énergie
- Hydraulique, deux voies (ouverture et rotation) — débit et pression : on le calcule avec vous pour votre machine
À quoi il sert

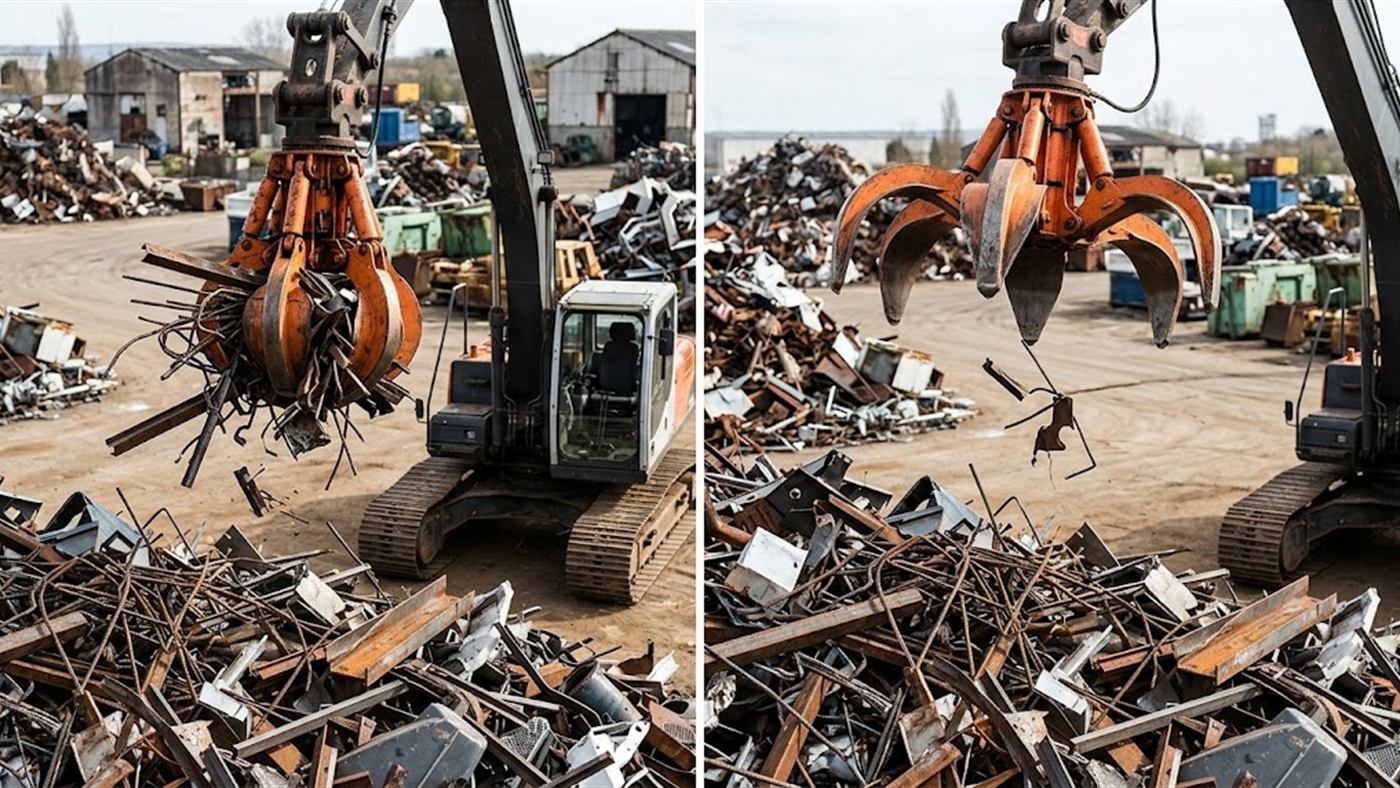

À droite : ouvert en corolle au-dessus du tas, il est prêt à saisir.
Ce qui le distingue :
il ne pince pas, il enferme — c'est ce qui lui fait tenir le vrac qu'aucune pince ne retient.
Image de synthèse.
Ses coquilles enferment le vrac, qui ne retombe pas.
Photo :
IAEA Imagebank, CC BY 2.0, via Wikimedia Commons, redimensionnée, étiquette effacée.
ce qui est pris ne ressort pas.

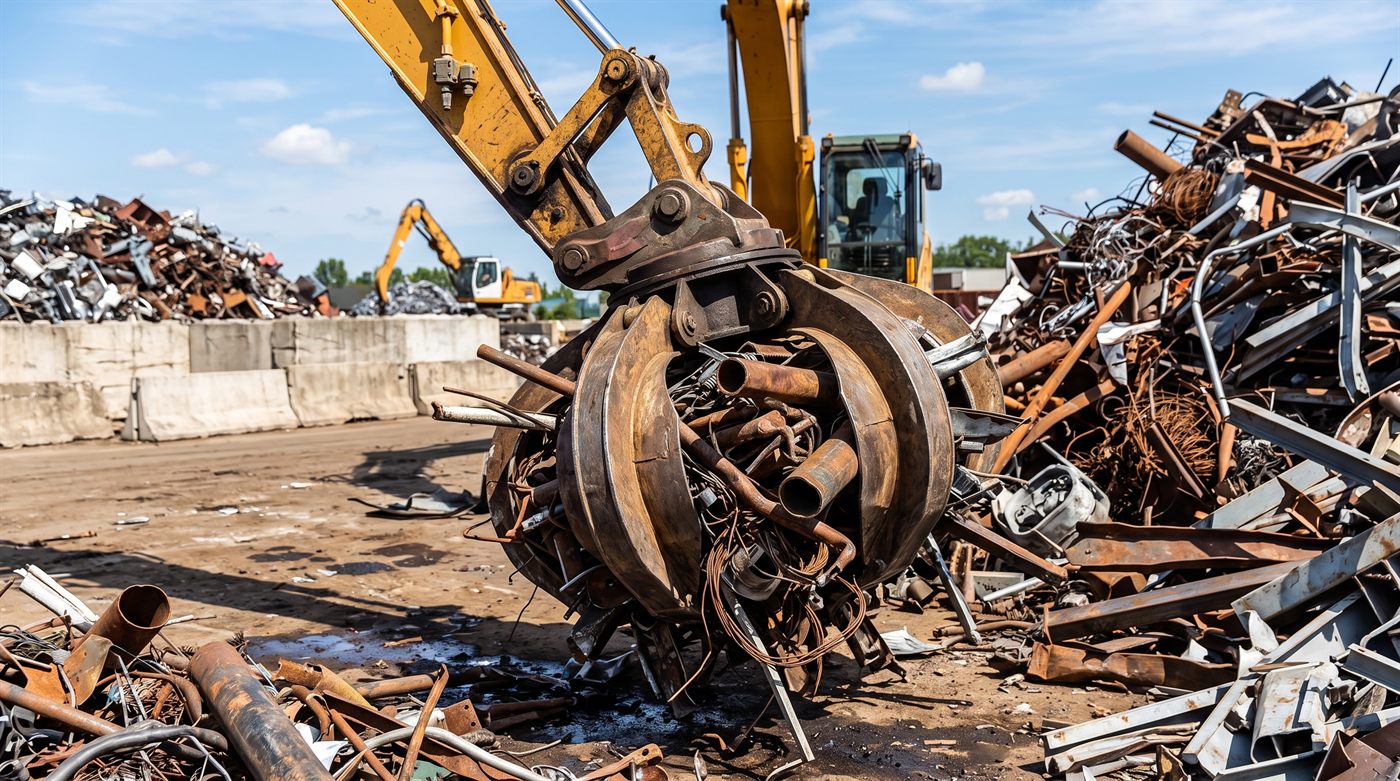

Image de synthèse.
Les coquilles se referment les unes contre les autres et forment un volume clos.
Le matériau fin ne s'échappe pas par les côtés, ce qu'aucun grappin à doigts ouverts ne sait faire.
C'est la géométrie du parc à ferraille, de la déchèterie et du chargement en vrac.
Il travaille presque toujours sous un rotateur :
la prise se fait dans l'axe du tas, pas dans l'axe de la machine.
Le conducteur oriente l'outil, referme, lève, tourne, vide, et recommence sans déplacer les chenilles.
« Grappin orange peel » et « grappin à ferraille » désignent très souvent le même outil. Nous n'allons pas inventer une différence qui n'existe pas :
l'appellation change selon le vendeur et la région, la géométrie, elle, se décrit — nombre de coquilles, forme, volume plein ou ajouré. Voir la fiche grappins à ferraille.
Sur quelle machine ?
Un grappin orange peel se monte sur des pelles de 2 à 12 t, à vérifier avec vous.
Sur une mini-pelle de 2 à 5 t : un grappin de 160 à 500 kg.
Sur une pelle de 5 à 10 t : de 280 à 500 kg.
Sur une pelle de 10 à 20 t : de 390 à 500 kg.
Le système d'attache, ou le diamètre d'axe et l'entraxe en montage direct : on les calcule avec vous pour votre machine.
Ce que fait l'outil
Ses coquilles contiennent de 120 à 500 l, à vérifier avec vous.
Il porte de 4 à 6 dents, à vérifier avec vous.
La charge admissible, la largeur des coquilles et leur ouverture maximale : on les calcule avec vous pour votre machine.
Ce qu'il faut côté hydraulique
Il fonctionne en hydraulique pour l'ouverture et la fermeture, et pour la rotation quand elle est hydraulique.
La pression va jusqu'à 250 bar, à vérifier avec vous.
Le débit et le nombre de circuits, en simple ou double effet : on les calcule avec vous pour votre machine.
Chiffres relevés sur 6 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Valeurs arrondies, relevées sur les modèles que nous suivons.
Une plage couvre toute la famille, classe par classe.
Ce qui manque, et la valeur pour votre machine, se fixent avec vous.
Faire vérifier votre machine.
Dites-nous ce que vous reprenez, dans quel type de parc, et à quelle hauteur vous chargez.
Envoyez une photo du bout de balancier :
elle nous dira ce dont la machine dispose déjà.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
-
Grappin multi-doigts
Principe — deux mâchoires dont les doigts s'entrecroisent sans fermer de volume.
Usage — il vide vite un tas enchevêtré, et laisse tomber le fin pendant le transfert. -
Pince multi-usages quatre doigts
Principe — quatre doigts qui serrent contre une contre-mâchoire, comme un étau.
Usage — elle tient une poutre, une tôle ou une souche isolée, qui ne roule pas dans l'outil.
Ce qui détermine le choix
-
01 — Le nombre de coquilles
Peu de coquilles pour de la ferraille encombrante, davantage pour du vrac fin :
c'est ce nombre qui décide de l'étanchéité de la prise. -
02 — Coquilles pleines ou ajourées
Pleines pour retenir le fin, ajourées pour laisser filer la terre et l'eau.
Deux métiers différents sous le même nom. -
03 — La rotation
Continue ou limitée :
sur un poste de reprise, la butée d'un dispositif limité se paie tous les jours. -
04 — Le poids en bout de bras
Le grappin, son rotateur et la charge s'ajoutent.
L'abaque se lit à la portée de travail, pas au pied de la machine.
Ce qui se vérifie avant commande
-
Le matériau et sa granulométrie
Ferraille longue, vrac fin, déchets mêlés :
la prise n'est pas la même. - Les voies hydrauliques disponibles L'ouverture et la rotation ne partagent pas la même voie.
- L'abaque à la portée réelle Grappin fermé, chargé, bras tendu.
- La sécurité de la charge suspendue Une charge qui tombe est un accident, pas une panne.
