Rotateur hydraulique
la prise s'oriente, la machine ne bouge pas.

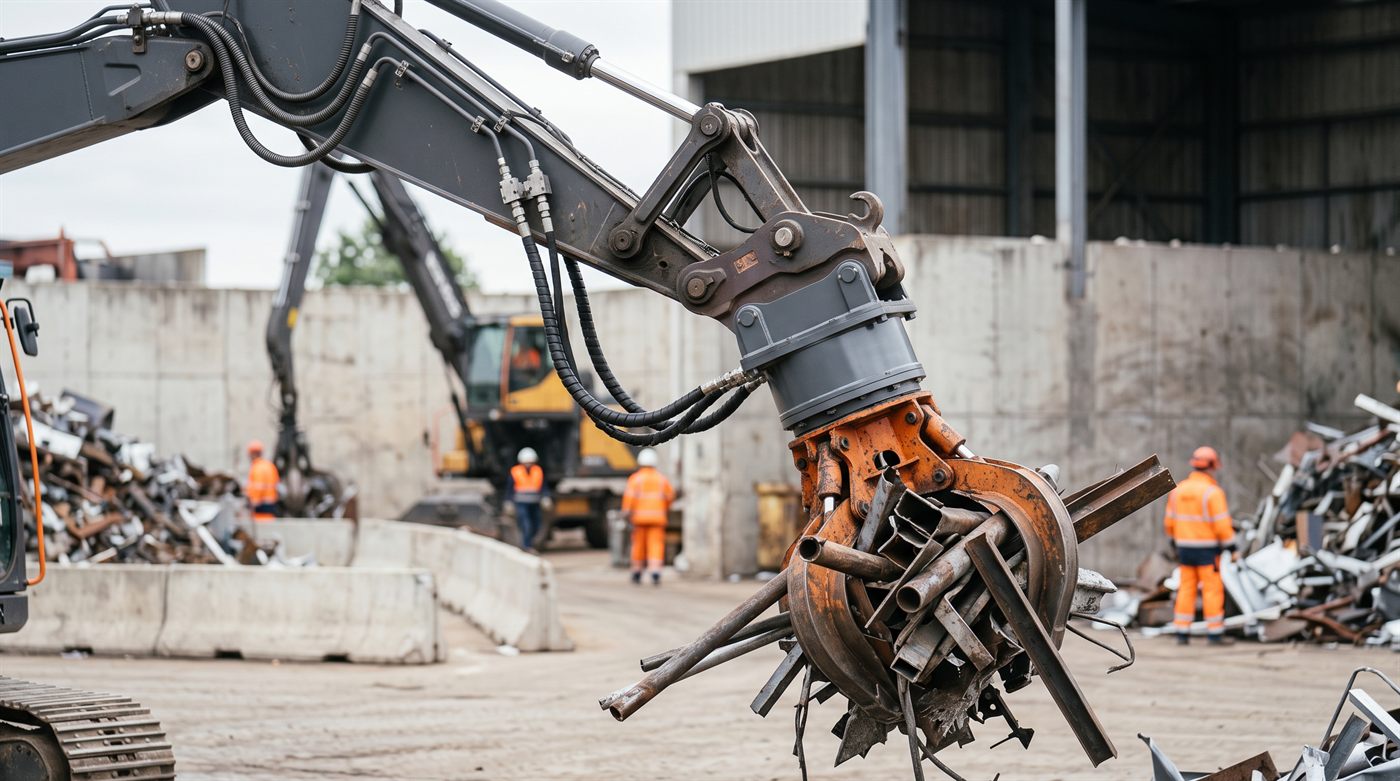

Image de synthèse.
La rotation continue, sans l'inclinaison.
C'est ce qu'on trouve sous un grappin ou une pince de tri, où l'orientation compte plus que la pente.
Autres noms de cet outil : rotateur, tête de rotation, rotation continue, moteur de rotation.
- Famille
- Accoupler et adapter
- Classes (t)
- Selon la taille
- Attache
- S'intercale — interface des deux côtés
- Énergie
- Hydraulique, une voie double effet — débit et pression : on le calcule avec vous pour votre machine
À quoi il sert
Sur un grappin, une pince de tri ou une benne preneuse, la question n'est jamais la pente :
c'est l'orientation de la prise.
Un rotateur permet de saisir une charge sous n'importe quel angle sans déplacer la machine.
Beaucoup d'outils de préhension sont livrés rotateur intégré.
Il existe aussi en élément séparé, pour donner la fonction à un outil qui ne l'a pas.
Rotation continue et rotation limitée ne sont pas la même chose. Un dispositif à rotation limitée butera à un moment, et sur un poste de tri cela se sent tous les jours.
C'est un point à vérifier avant, pas à découvrir après.

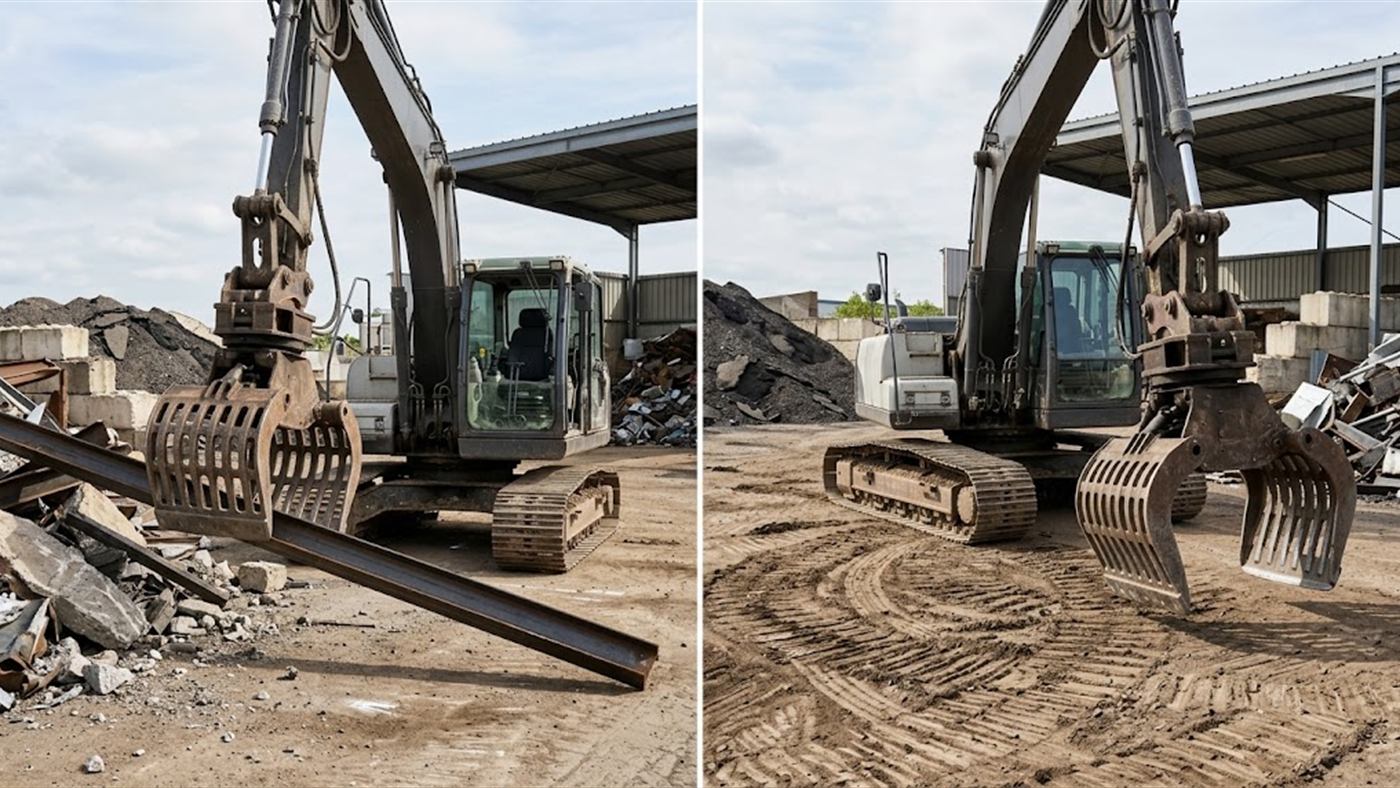

À droite : sans rotation, la machine doit manœuvrer pour s'aligner sur la pièce.
Il s'intercale entre l'attache et l'outil, et la voie hydraulique le traverse.
Continue ou limitée :
sur un poste de tri, la butée se sent tous les jours.
Image de synthèse.
Sur quelle machine ?
Il en existe pour des machines de 1 à 55 t.
Par exemple, sur une pelle de 5 à 10 t, le poids est en général de 78 à 110 kg.
Il s'intercale entre la machine et l'outil, avec une interface de chaque côté.
Ce que fait l'outil
Il accouple l'outil et le fait tourner.
Par exemple, sur une pelle de 5 à 10 t : couple de 1 350 à 3 500 N·m.
On le trouve en attache Martin avec rotation, semi-automatique ou hydraulique, et en rotateur à piston pour grappin.
Ce qu'il faut côté hydraulique
La pression : on la calcule avec vous pour votre machine.
Il faut en général de 10 à 100 l/min, avec une pression de 175 à 320 bar, selon la taille de la machine.
Chiffres relevés sur 14 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Dites-nous quel outil doit tourner, ce qu'il manipule, et combien de lignes hydrauliques votre machine possède.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
Ce qui détermine le choix
-
01 — Rotation continue ou limitée
La première ne bute jamais ;
la seconde coûte moins cher. -
02 — L'intégration à l'outil
Rotateur intégré ou élément rapporté :
le premier est plus compact, le second plus polyvalent. -
03 — Les efforts repris
Un rotateur travaille en couple et en flexion.
Le dimensionnement se fait sur l'outil et sur la charge, pas sur le tonnage seul. - 04 — La ligne hydraulique disponible Une voie double effet est nécessaire, en plus de celle de l'outil.
Ce qui se vérifie avant commande
- Le nombre de lignes disponibles L'outil et le rotateur ne partagent pas la même.
- Le poids ajouté Il s'intercale, donc il s'ajoute en bout de bras.
-
Les interfaces haute et basse
Côté attache et côté outil :
ce ne sont pas les mêmes. -
L'usage réel
Tri, ferraille, forestier :
les sollicitations n'ont rien de commun.
