Plaques de calage de stabilisateurs
Vous voulez caler les stabilisateurs d'une grue, d'une nacelle ou d'une pelle sur pneus sur un sol qui porte mal.
Trois points décident :
l'effort sous le pied le plus chargé, la portance du sol, la surface et l'épaisseur de la plaque.
Une photo du patin de stabilisateur et du sol suffit pour commencer.
Une plaque large, posée sous le pied du stabilisateur.
Elle répartit l'appui de la machine sur le sol,
et le pied s'enfonce beaucoup moins, si elle est dimensionnée pour l'effort et pour le sol.
Autres noms de ce produit : plaques d'appui, plaques de stabilisateurs, patins de calage, tapis de calage, plaques sous vérins, cales de stabilisation.
- Famille
- Indispensables du chantier
- Matière
- Polyéthylène haute densité, aussi bois ou aluminium
- Pose
- Une plaque centrée sous chaque stabilisateur, à la main ou à l'engin selon le poids
- Machine porteuse
- Aucune, la plaque se pose sous le stabilisateur
À quoi elles servent

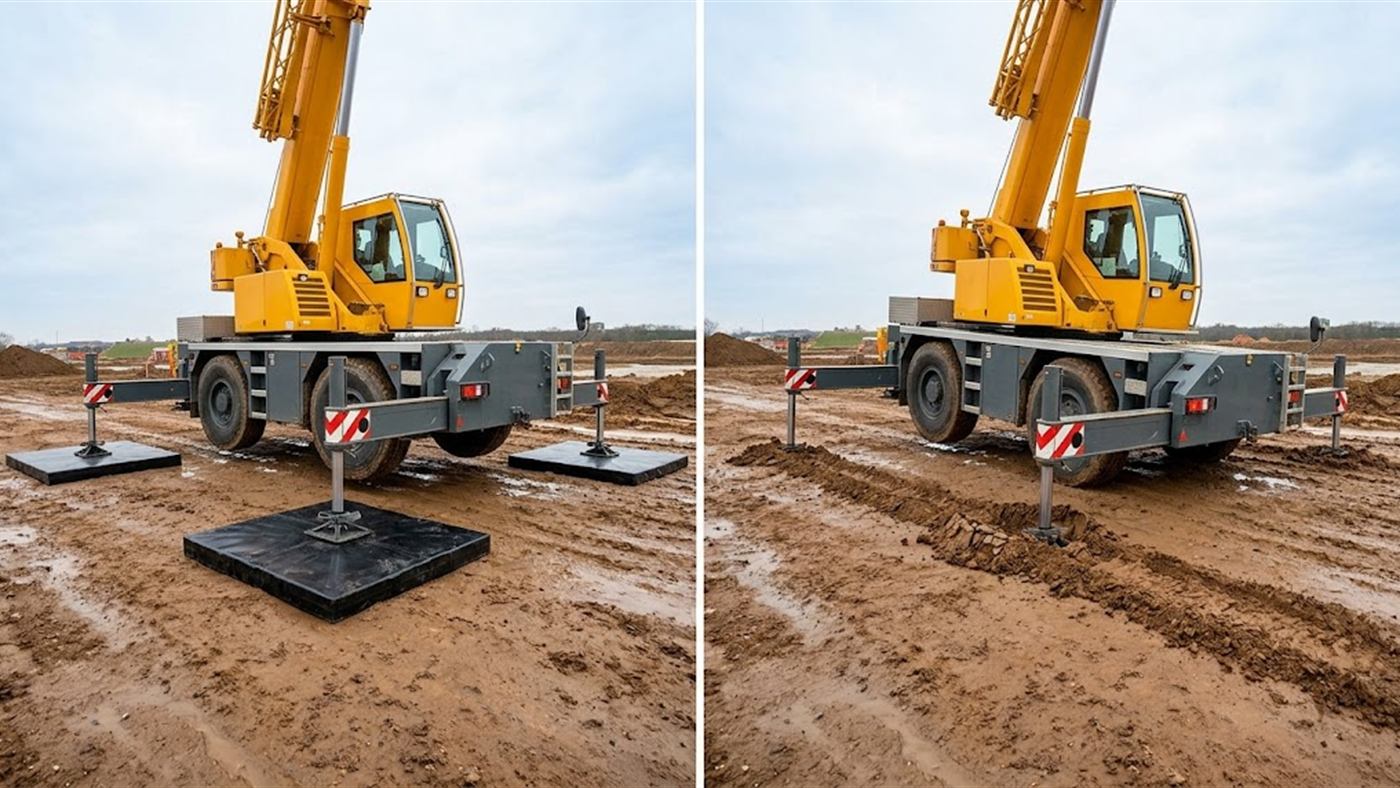

À droite : sans plaque, le pied du stabilisateur s'enfonce dans la terre molle et la machine penche.
Ce qui les distingue :
elles élargissent la surface d'appui du stabilisateur, et le pied poinçonne beaucoup moins le sol, si la plaque est dimensionnée pour l'effort et pour le sol.
Image de synthèse.
Une plaque de calage est un panneau rigide et plat, posé sous le pied d'un stabilisateur avant de le descendre.
Elle élargit la surface d'appui :
l'effort que le pied transmet au sol se répartit sur une surface plus grande, et la pression sur le sol baisse d'autant.
Si le sol ne porte pas cette pression, la plaque s'enfonce avec le pied :
son dimensionnement se fait à l'étude.
Elles servent sous les grues mobiles, les chariots télescopiques, les nacelles, les pelles sur pneus et les camions équipés d'une grue de chargement.
Elles protègent aussi une dalle, un enrobé ou un pavage qui garderait la marque d'un pied posé à nu.
Le polyéthylène haute densité est la matière la plus courante :
il ne pourrit pas et ne craint pas l'humidité.
On trouve aussi des plaques en bois et en aluminium, carrées ou rondes, souvent munies de poignées pour les porter.
Une plaque ne remplace pas l'étude du sol. Sur un remblai frais, au bord d'une fouille ou au-dessus d'une cave, le sol peut céder sous la plaque elle-même.
La surface d'appui nécessaire dépend de la machine, de la charge levée et du sol, pas d'un chiffre générique.
Sur quelle machine ?
Les plaques de calage ne se montent sur aucune machine : une plaque se pose, centrée, sous chaque stabilisateur.
L'effort sous un stabilisateur et les dimensions du pied : on les calcule avec vous pour votre machine.
Cet effort dépend de la charge levée et de la position de la flèche, à vérifier sur la notice de votre machine.
Ce que fait l'outil
Elles sont en polyéthylène haute densité, mais aussi en bois ou en aluminium.
Par exemple, pour une longueur de 1 000 mm : épaisseur de 40 à 100 mm, charge admise de 30 à 80 t.
Selon leur poids, elles se posent à la main ou à l'engin.
Leurs dimensions, la charge admise et le poids d'une plaque : on les calcule avec vous pour votre machine.
Ce qu'il faut côté hydraulique
Aucun branchement : la plaque se pose simplement sous le stabilisateur.
Chiffres relevés sur 38 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Vous n'avez pas ces chiffres ?
Une photo de l'engin suffit pour commencer.
Faire vérifier votre chantier.
Décrivez la machine, ce qu'elle lève et le sol sur lequel elle se calera.
Précisez si elle change souvent de place sur le chantier.
- La machine Sa marque, son type et le nombre de ses stabilisateurs.
- Ce qu'elle lève La charge la plus lourde et la portée à laquelle elle la lève.
- Le sol Terre, remblai, gravier, enrobé, dalle, ou un bord de fouille.
- Le pied Une photo du patin de stabilisateur, avec un objet pour donner l'échelle.
- L'usage Un chantier ponctuel, ou des plaques qui suivent la machine partout.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
Ce qui détermine le choix
Chaque point dit ce qui change le choix.
Les valeurs, nous les vérifions sur la notice de votre porteur et sur celle de l'outil.
-
01 — La machine et son effort
Grue mobile, chariot télescopique, nacelle, pelle sur pneus :
la surface et l'épaisseur se choisissent avec l'effort le plus fort sous un pied. -
02 — Le sol
Terre meuble, remblai, enrobé, dalle :
plus le sol est faible, plus la plaque doit être grande. -
03 — La matière
Polyéthylène, bois ou aluminium :
elle se choisit avec la fréquence d'usage, le poids à porter et le rangement sur la machine. -
04 — La forme et le rangement
Carrée ou ronde, avec ou sans poignées :
elle se choisit avec la place prévue sur la machine pour la transporter.
Ce qui se vérifie avant commande
- La charge admise Elle se vérifie avec l'effort réel sous le pied le plus chargé, et avec le sol réel dessous, pas avec un chiffre lu seul.
-
Le centrage
Le pied se pose au milieu de la plaque :
une plaque mal centrée bascule et perd sa surface d'appui. - La notice de la machine Ce qu'elle prescrit pour le calage passe avant tout le reste.
- La manutention Le poids d'une plaque décide si elle se pose à la main, et où elle se range sur la machine.
