Retourneur de caisses-palettes
Image de synthèse.
Deux fourches sur une couronne de rotation.
Elles saisissent la caisse-palette, la retournent
et la vident là où il faut.
Autres noms de cet outil : retourneur de palox, retourneur de conteneurs, vide-caisses rotatif.
- Famille
- Manutentionner et lever
- Attelage
- Chargeur agricole, sur pneus ou télescopique
- Entraînement
- Hydraulique, rotation continue selon modèle
- Machine porteuse
- Un chargeur frontal ou un télescopique, pas une pelle

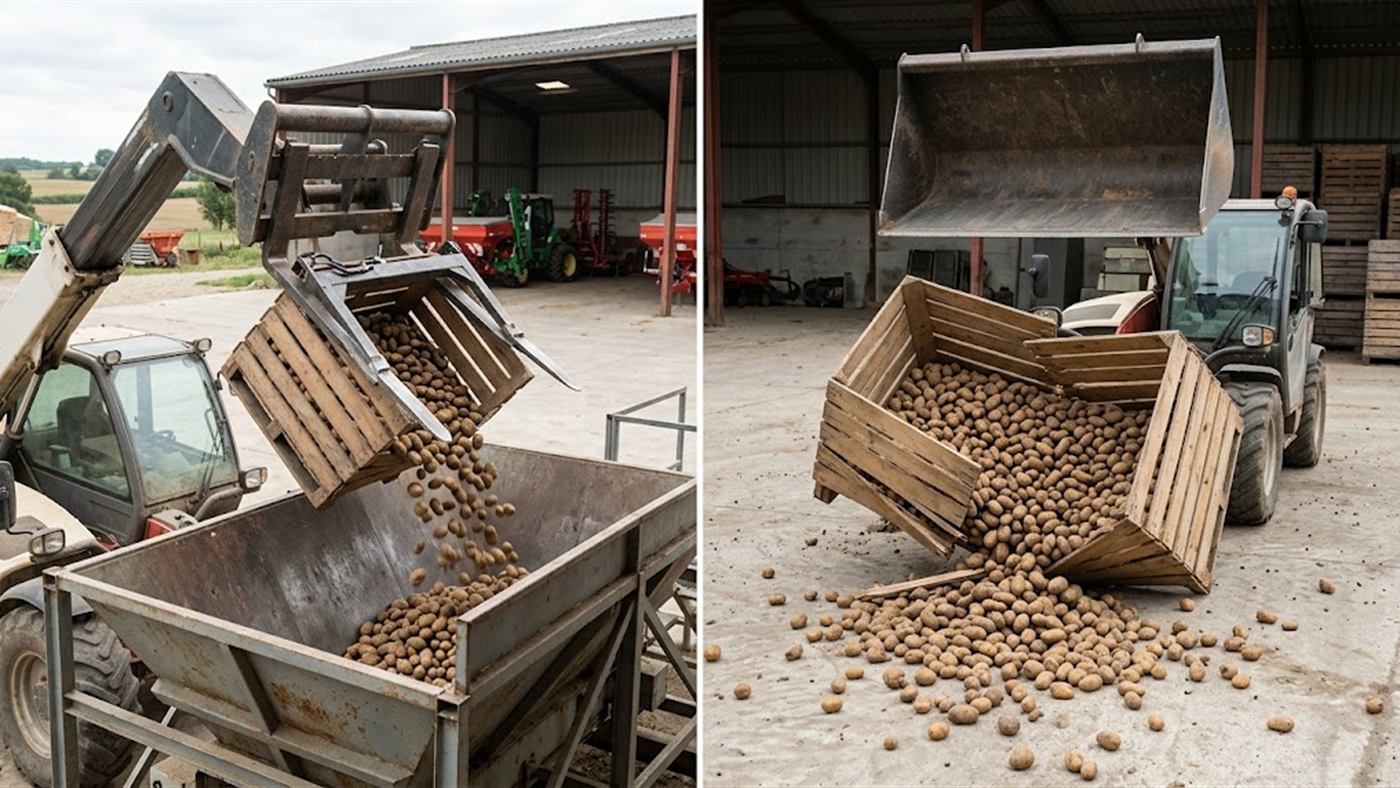

À quoi il sert
À droite : basculée au godet, la caisse tombe, casse et abîme le produit.
Ce qui le distingue :
la caisse tourne sur elle-même, le bras de maintien l'empêche de glisser.

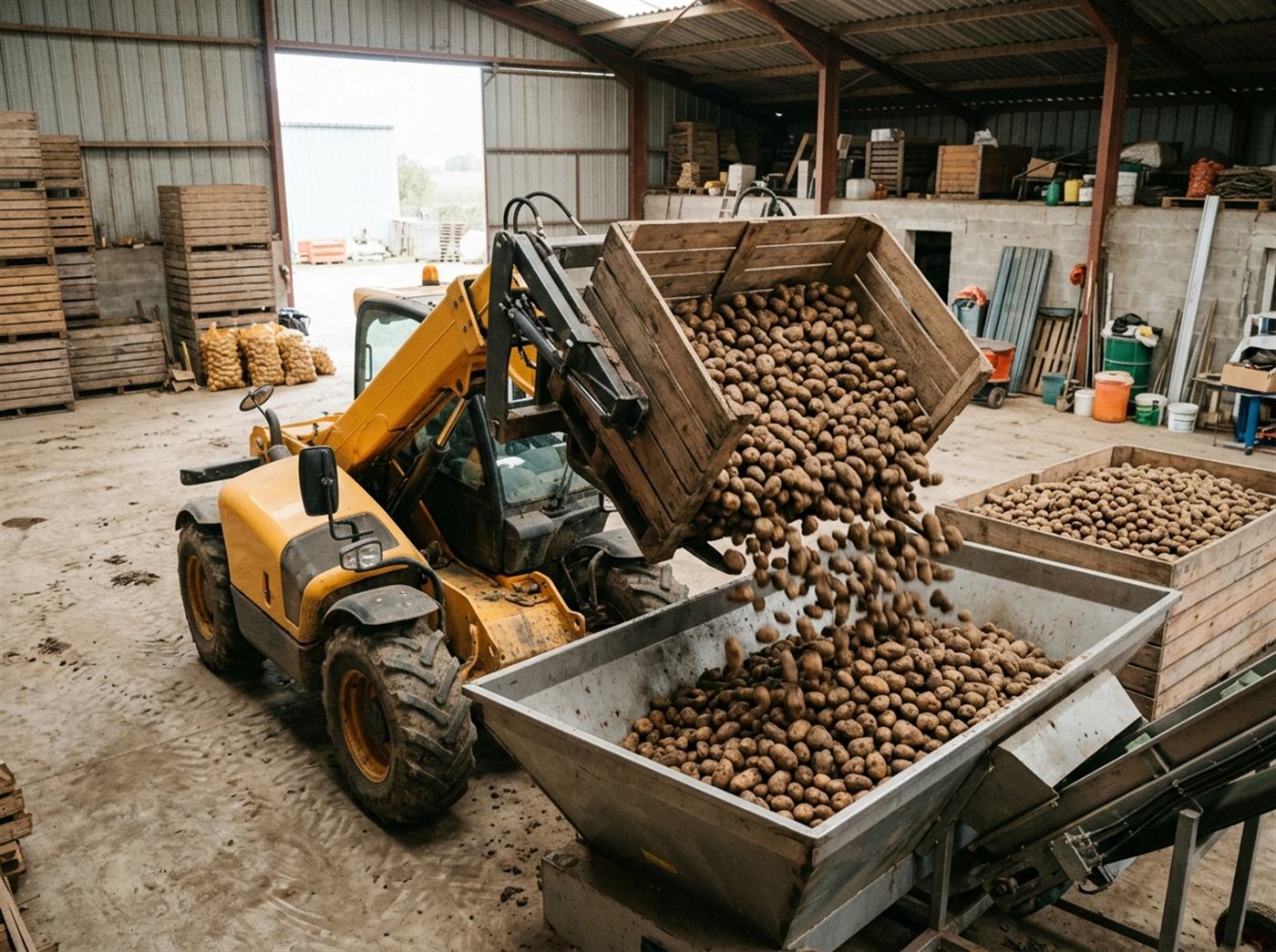

Image de synthèse.
Deux fourches forgées entrent sous la caisse, un bras de maintien latéral la bloque, et la couronne de rotation hydraulique la fait pivoter jusqu'à la vider.
Selon le modèle, un second bras de maintien central se règle hydrauliquement, et la rotation est continue sans lui.
C'est l'outil de la station de conditionnement, du stockage de pommes de terre ou de céréales, de l'atelier qui vide des caisses de pièces.
Il remplace le renversement à la main, ou la caisse basculée au godet, qui casse le produit et la caisse.
Une caisse qui tourne change de centre de gravité. La capacité du chargeur se lit caisse pleine et bras sorti, pas à vide.
La charge admissible dépend du modèle, pas d'un chiffre générique.
Sur quelle machine ?
Un retourneur de caisses-palettes se monte sur un chargeur frontal ou un télescopique, pas sur une pelle.
Il s'attelle par un attelage Euro boulonné, ou par celui d'une chargeuse sur pneus ou d'un télescopique.
Il pèse de 190 à 210 kg.
La capacité de levage que doit offrir le chargeur : on la calcule avec vous pour votre machine.
Ce que fait l'outil
Il retourne les caisses-palettes grâce à une couronne hydraulique sur roulement à billes.
Selon le modèle, la rotation est continue, sans bras de maintien.
Ses fourches mesurent 900 ou 1 200 mm selon le modèle.
Sa charge maximale est de 1,5 t, à vérifier avec vous.
Ce qu'il faut côté hydraulique
Il demande une connexion hydraulique double effet avec maintien latéral, ou deux avec maintien central hydraulique.
Chiffres relevés sur 2 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre matériel.
Décrivez vos caisses, ce qu'elles contiennent et le chargeur qui les portera.
Précisez où elles se vident.
- Votre chargeur Son attelage : Euro, ou un autre.
- Le levage La capacité de levage du chargeur.
- La 3e fonction Présente ou non.
- Le travail L'usage.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
Ce qui détermine le choix
-
01 — La caisse à vider
Bois, plastique, grillagée, avec ou sans rebord :
la longueur des fourches et le bras de maintien se choisissent avec la caisse réelle. -
02 — Le chargeur disponible
Attache, capacité de levage, distributeurs :
le retourneur se choisit avec l'engin qui le porte, caisse pleine. -
03 — Le maintien
Latéral réglé à la main, central hydraulique, ou aucun :
plus le produit est fragile ou la caisse ouverte, plus le maintien compte. -
04 — Où l'on vide
Trémie, tapis, tas au sol :
la hauteur et l'angle de déversement se décident avec le poste de réception.
Ce qui se vérifie avant commande
- La capacité du chargeur Elle se vérifie caisse pleine, retourneur compris, pas avec le chiffre du chargeur à vide.
-
L'attelage
Attache du chargeur ou du télescopique :
on vérifie que le couplage tient et que les flexibles suivent la rotation. -
Le bras de maintien
Réglage en longueur et en largeur :
il s'ajuste à la caisse avant la première rotation, pas pendant. -
Les connexions hydrauliques
Une ou deux selon le maintien :
on vérifie que le chargeur commande tous les mouvements.
