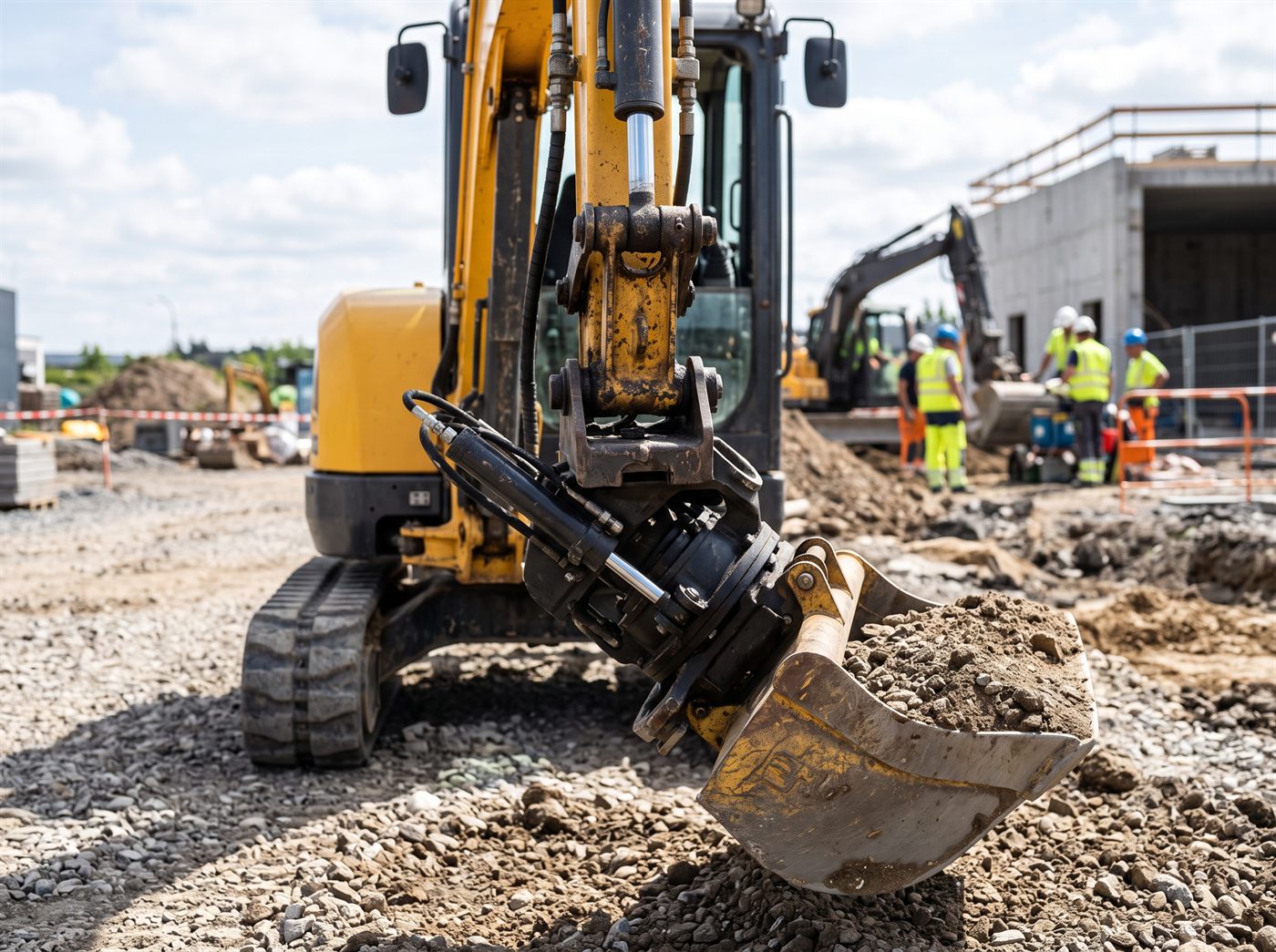

Tiltrotateur de mini-pelle
mais ici, chaque centimètre de portée compte.
Image de synthèse.
La même fonction que sur une grande machine.
Mais sur une mini-pelle, ce qu'il ajoute en bout de bras se retire directement de la portée utile.
Autres noms de cet outil : tiltrotateur compact, tiltrotator mini-pelle, rotateur inclinable de minipelle.
- Famille
- Accoupler et adapter
- Classes (t)
- Mini-pelle, selon le modèle
- Attache
- S'intercale — interface des deux côtés
- Énergie
- Hydraulique, plusieurs voies — débit et pression : on le calcule avec vous pour votre machine
À quoi il sert

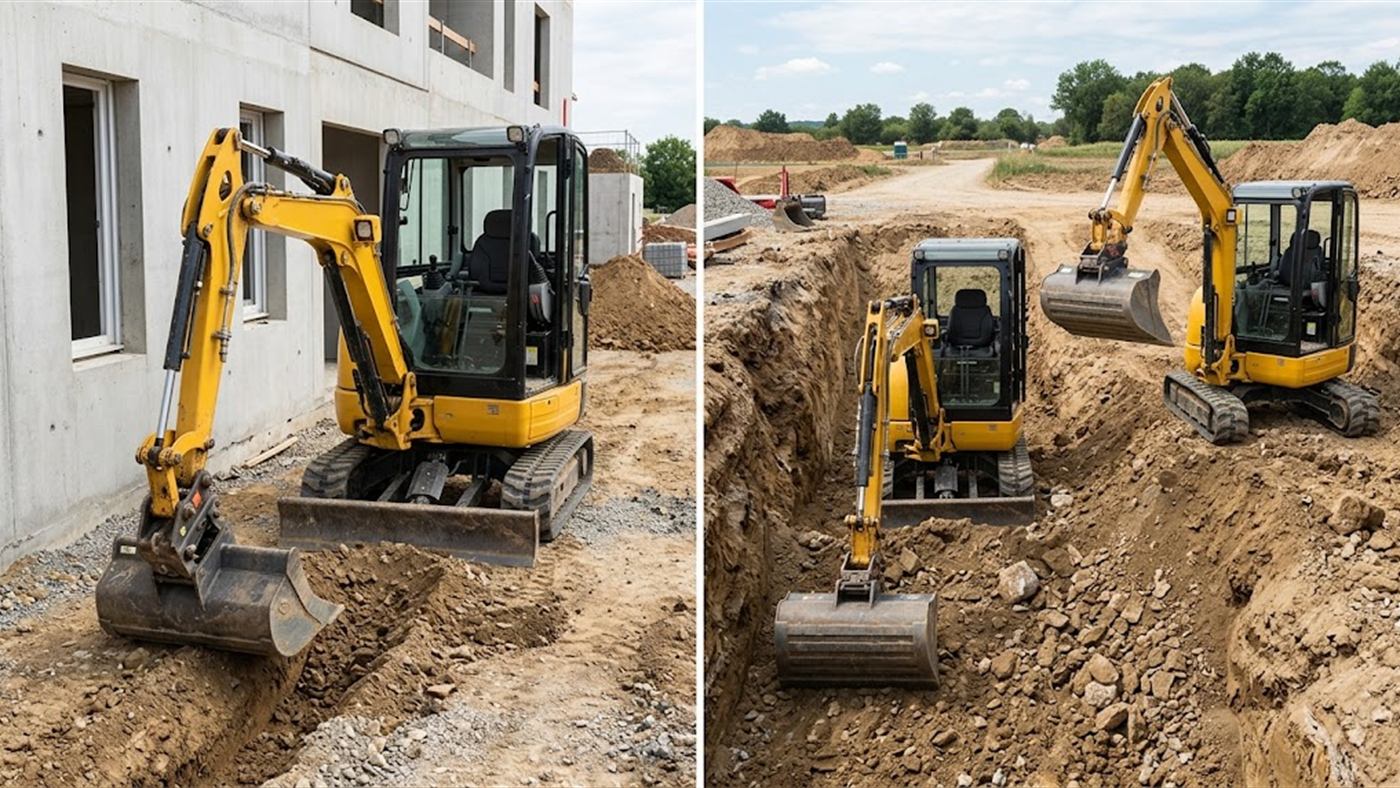

À droite : avec le tiltrotateur, la mini-pelle perd de la profondeur de fouille.
Ce qui le distingue :
même fonction que sur une grande machine, mais chaque centimètre y compte davantage.
Image de synthèse.
C'est sur les petites machines que le travail en espace contraint est le plus fréquent :
jardins, cours d'immeuble, tranchées le long d'une façade.
Le tiltrotateur y trouve donc son terrain naturel.
C'est aussi là que ses contraintes pèsent le plus :
une machine légère a peu de marge d'abaque, peu de lignes hydrauliques et peu de profondeur de fouille à sacrifier.
Sur ces classes, l'arbitrage est réel et il faut le poser honnêtement. Le gain de précision est net ;
la perte de portée et de profondeur l'est aussi.
Nous préférons le dire avant, plutôt que de laisser la déception au montage.
Sur quelle machine ?
Il en existe pour des machines de 2 à 12 t.
Par exemple, sur une mini-pelle de 2 à 5 t, le poids est en général de 67 à 323 kg.
Il s'intercale entre la pelle et l'outil, avec une interface des deux côtés.
Sur les autres classes, son poids : on le calcule avec vous pour votre machine.
Ce que fait l'outil
Il incline l'outil de 55° de chaque côté, soit 110° au total.
Par exemple, sur une mini-pelle de 2 à 5 t : largeur de 330 à 416 mm, longueur de 490 à 620 mm.
L'inclinaison se fait par moteur hydraulique, sans vérin, avec une couronne à vis sans fin sous graisse.
Un capteur de rotation précis à ± 1° existe en option.
Ce qu'il faut côté hydraulique
Il demande deux lignes hydrauliques, pilotées au joystick.
Il faut en général de 28 à 45 l/min, selon la taille de la machine.
Le passage d'huile est standard ; des canaux électriques, cinq plus un, existent en option.
La pression, et le débit sur les autres classes : on les calcule avec vous pour votre machine.
Chiffres relevés sur 11 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Donnez-nous le modèle exact de votre mini-pelle, le nombre de flexibles en bout de balancier, et la profondeur de fouille dont vous avez besoin.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
Ce qui détermine le choix
- 01 — La part de travaux en espace contraint Si elle est majoritaire, l'arbitrage penche vite.
-
02 — La marge d'abaque de la machine
Elle est mince sur une petite classe :
elle se vérifie, elle ne s'estime pas. - 03 — Les lignes hydrauliques Beaucoup de mini-pelles n'en ont pas assez, et l'ajout se chiffre.
- 04 — La profondeur de fouille nécessaire Ce qu'on ajoute en hauteur, on le perd en profondeur.
Ce qui se vérifie avant commande
- Le nombre exact de lignes en bout de balancier Photo à l'appui.
- L'abaque de charge de votre modèle Avec l'ensemble monté, bras tendu.
- La profondeur de fouille requise par vos chantiers Avant, pas après.
- La formation du conducteur Elle compte double sur une machine où les marges sont minces.
