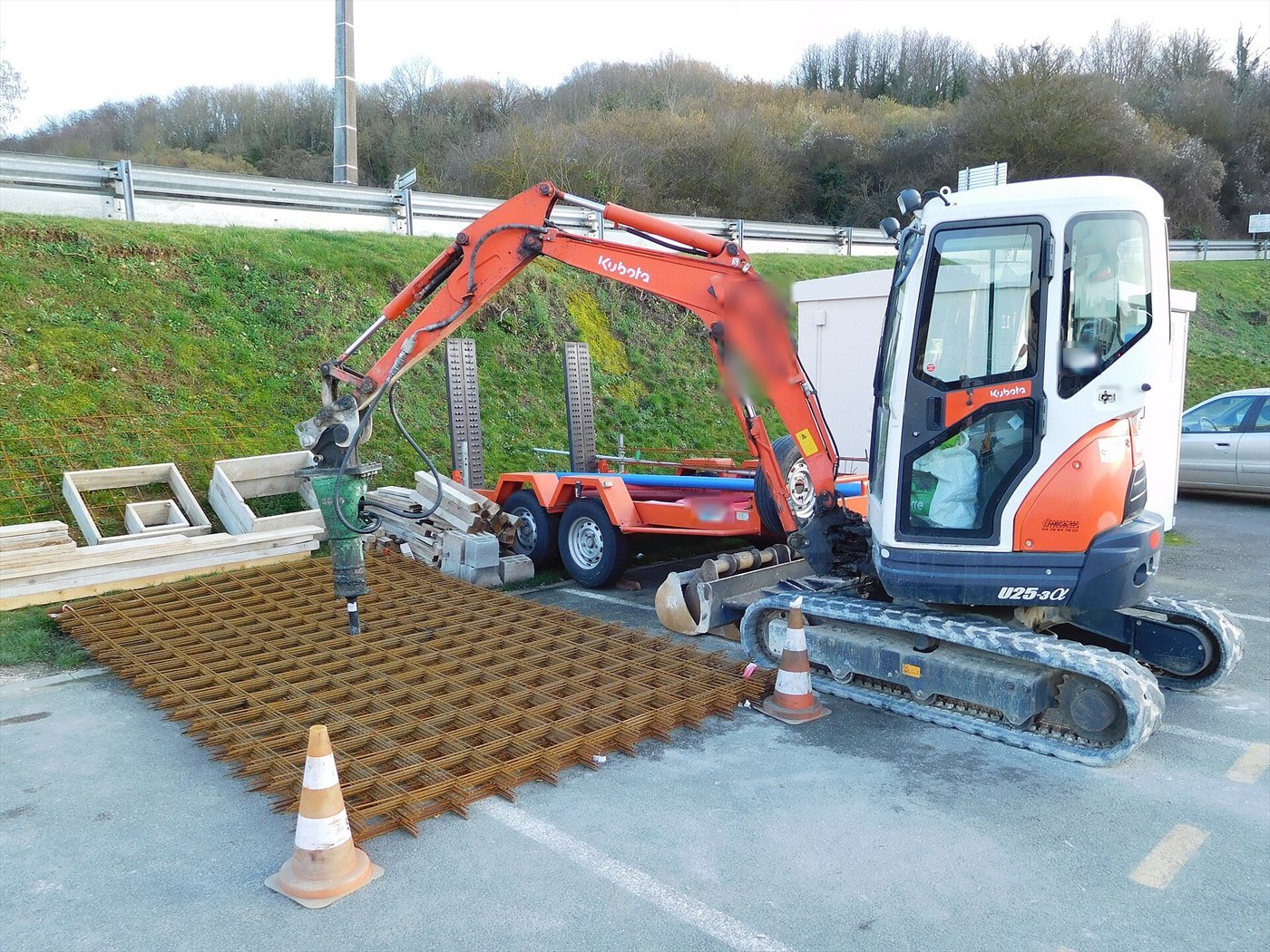

Brise-roche de mini-pelle
Les flexibles de la ligne auxiliaire descendent le long du balancier jusqu'au marteau.
Photo :
Cjp24, CC BY-SA 4.0, via Wikimedia Commons, redimensionnée, nom de loueur et téléphone effacés.
Le même principe que sur une grande machine, sur une machine qui n'a presque pas de marge.
La ligne hydraulique décide en premier :
sans elle, il n'y a pas de sujet.
Autres noms de cet outil : BRH de minipelle, marteau hydraulique de mini-pelle, brise-béton de mini-pelle, marteau compact.
- Famille
- Démolir et casser
- Classes (t)
- Micro-pelle et mini-pelle
- Attache
- Toutes, par platine
- Énergie
- Hydraulique — débit et pression : on le calcule avec vous pour votre machine
À quoi il sert

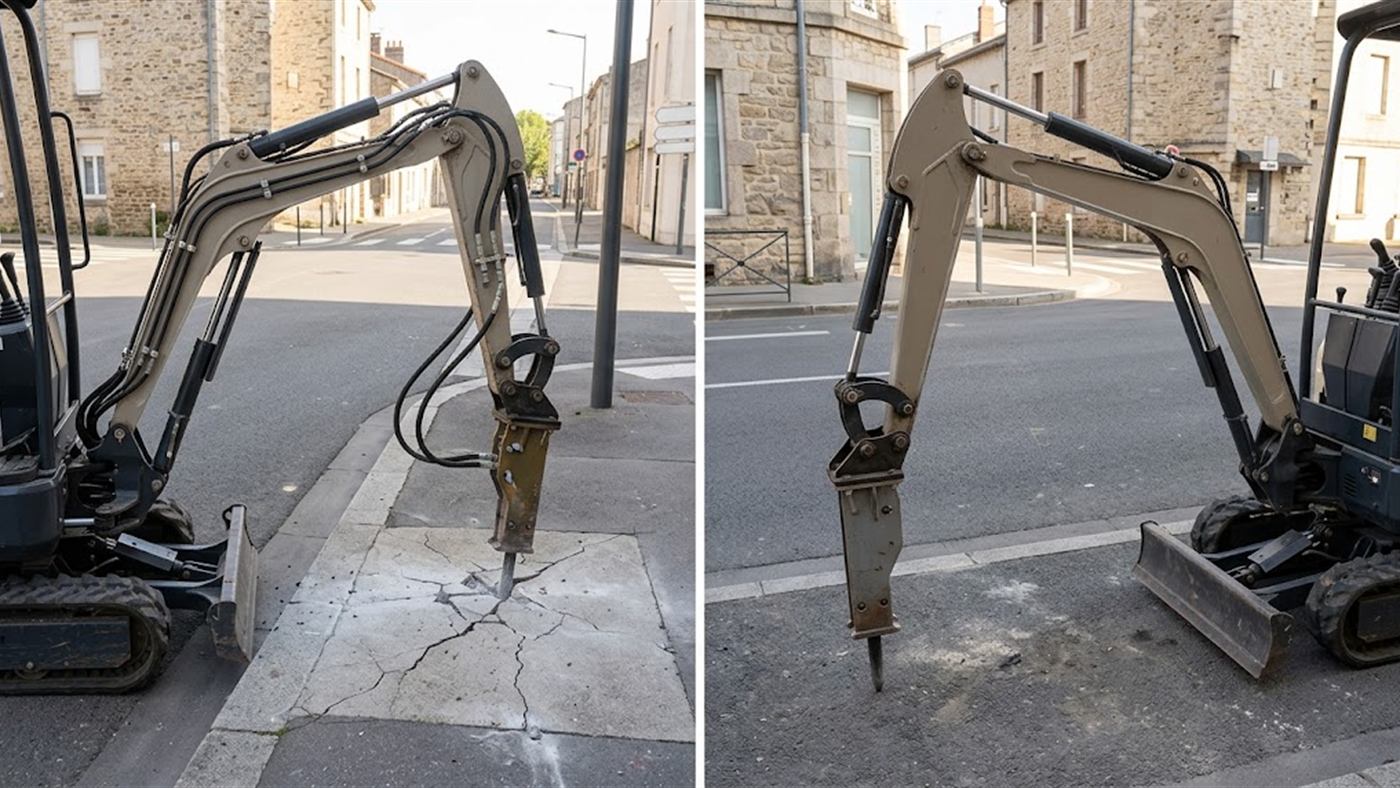

À droite : sans ligne hydraulique, la mini-pelle ne peut pas faire travailler le marteau.
Ce qui le distingue :
c'est souvent le premier outil hydraulique acheté — donc celui qui révèle le manque.
Image de synthèse.

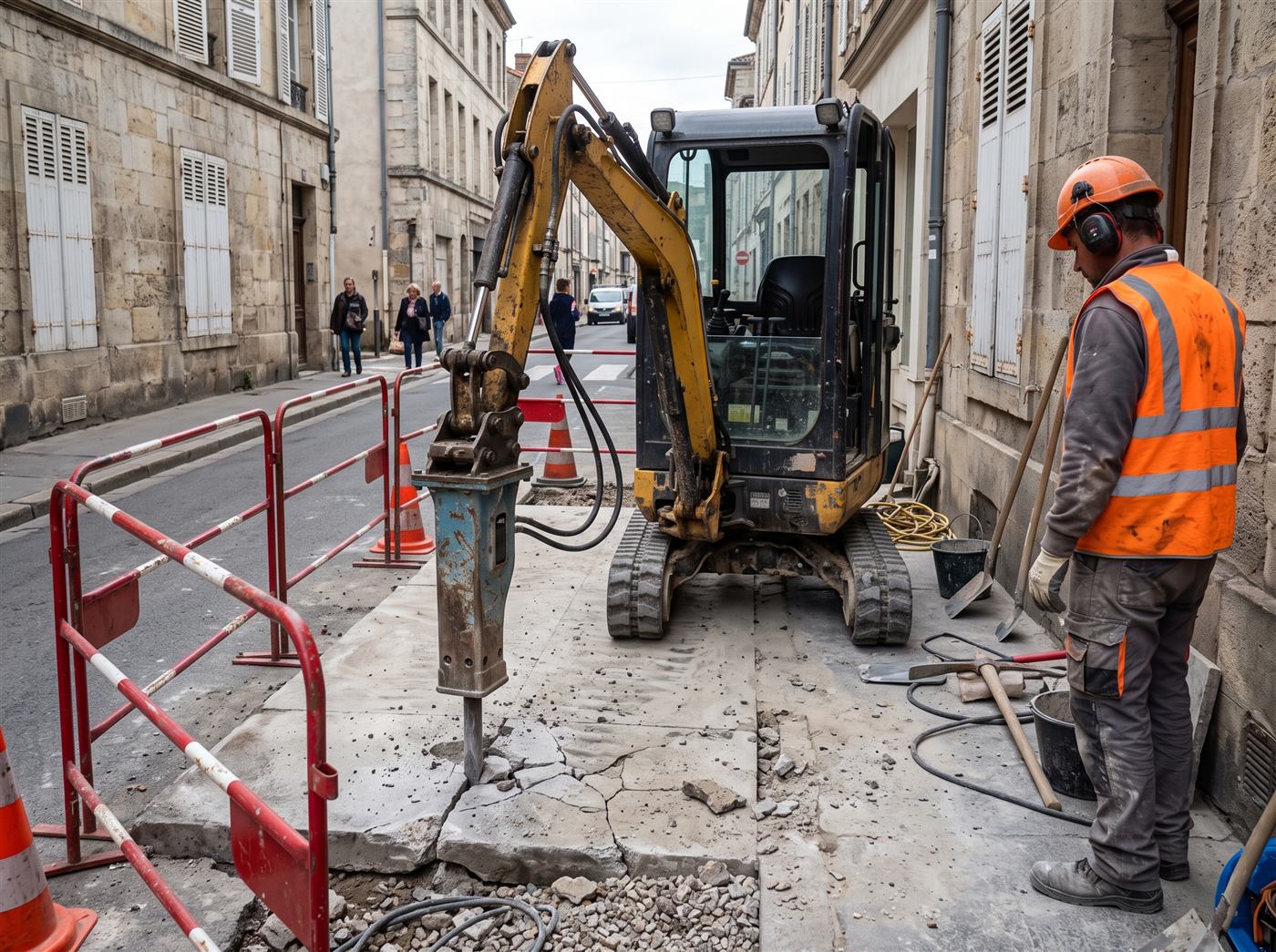

Dans une rue étroite, la mini-pelle travaille sans bouger.
Vidéo de synthèse.
Image de synthèse.
Sur ces classes, le brise-roche est très souvent le premier outil hydraulique acheté.
C'est donc lui qui révèle si la machine possède une ligne auxiliaire — et beaucoup de mini-pelles n'en ont pas.
Le conducteur peut le vérifier seul :
il regarde s'il y a des flexibles en bout de balancier.
Le travail est celui d'un petit chantier :
une dalle, un muret, une souche de béton, un banc rocheux en fond de fouille, une tranchée en terrain dur.
La machine a peu de masse pour encaisser le retour de frappe, et l'outil doit rester appuyé et dans l'axe :
c'est une conduite, autant qu'un outil.
Le réflexe est de prendre le plus gros marteau que la machine accepte.
C'est l'erreur la plus courante. La bonne méthode est de retenir le modèle dont la plage de porteurs englobe votre machine sans la placer en limite haute.
Un marteau pris à la borne de sa plage travaille toute sa vie au maximum, et la machine avec lui. Voir le brise-roche en général.
Sur quelle machine ?
Il en existe pour des machines de 0,8 à 12 t.
Par exemple, sur une mini-pelle de 2 à 5 t, le poids est en général de 110 à 470 kg.
Il se monte sur toutes les attaches rapides, par platine, ou en direct sur les axes.
Ce que fait l'outil
Le niveau sonore relevé va de 87 à 91 dB(A), à vérifier avec vous.
Par exemple, sur une mini-pelle de 2 à 5 t : cadence de 500 à 1 200 coups/min, diamètre de l'outil de 44 à 85 mm.
Il existe aussi en version insonorisée, à vérifier avec vous.
Ce qu'il faut côté hydraulique
Il demande un circuit auxiliaire, avec flexibles en bout de balancier et retour au réservoir dimensionné.
Il faut en général de 10 à 90 l/min, avec une pression de 80 à 160 bar, selon la taille de la machine.
Chiffres relevés sur 14 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Donnez-nous le modèle exact de votre mini-pelle et une photo du bout de balancier.
Décrivez ensuite ce que vous avez à casser :
nous vous dirons quelle plage retenir.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.

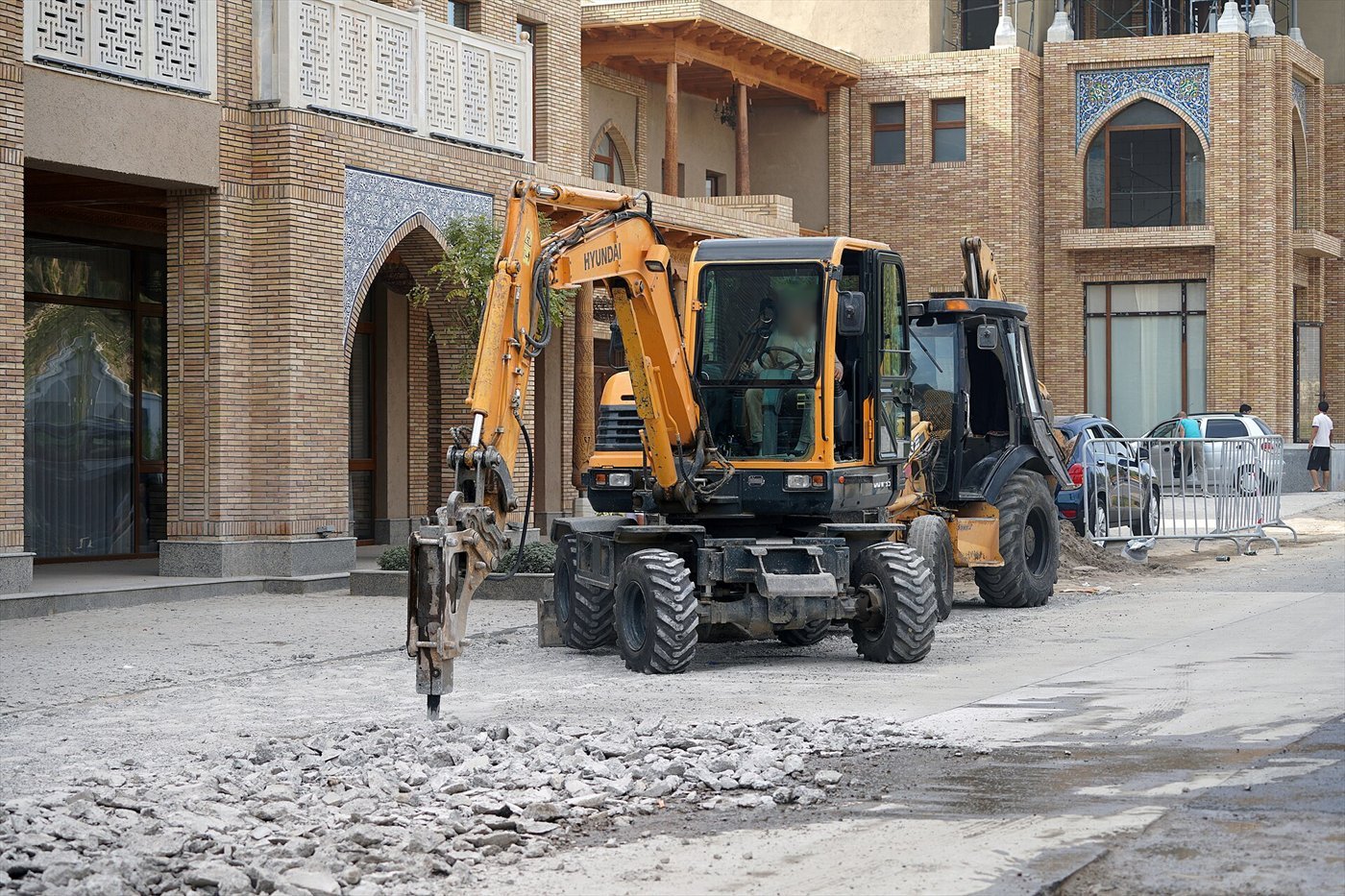

Un marteau posé d'aplomb frappe juste et s'use moins.
Photo :
Jamshid Nurkulov, CC BY-SA 4.0, via Wikimedia Commons, redimensionnée, visage flouté.
Ce qui détermine le choix
- 01 — La ligne hydraulique disponible Elle décide de la faisabilité avant toute autre question.
- 02 — La plage de porteurs, sans être en limite haute Le modèle retenu doit couvrir votre machine avec de la marge, pas la prendre à sa borne supérieure.
-
03 — Le débit et la pression réellement disponibles
Sous-alimenté, le marteau perd sa cadence ;
sur-alimenté, il chauffe.
Ce sont les valeurs à la sortie qui comptent, pas celles de la pompe. -
04 — Le matériau
Roche, béton armé, enrobé :
ils n'appellent ni le même outil de frappe, ni la même cadence de travail.
Ce qui se vérifie avant commande
- La présence de flexibles en bout de balancier La photo la plus utile que vous puissiez nous envoyer.
- Le débit et la pression au raccord Relevés sur la machine, pas lus sur une brochure.
-
Le poids de l'ensemble au regard de l'abaque
Marteau monté, bras tendu :
c'est le cas défavorable. - L'interface Désignation d'attache ou cotes d'axes.
