Cisaille hydraulique
Elle coupe l'acier en morceaux transportables, sans chalumeau.

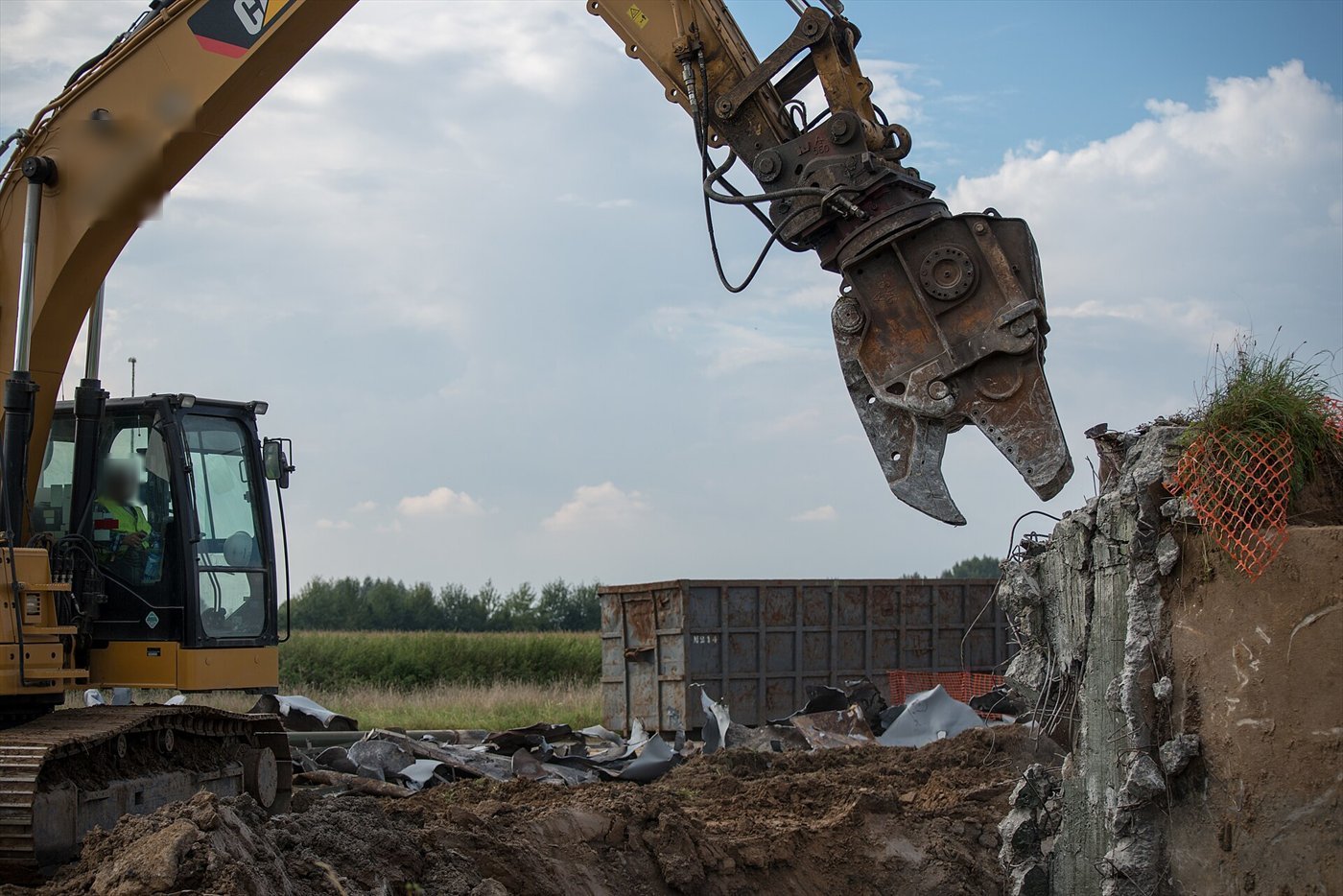

Photo :
Pierre-Étienne Courtejoie (US Army), domaine public, via Wikimedia Commons, redimensionnée, visage flouté, nom d'entreprise effacé.
Elle coupe l'acier, elle ne l'écrase pas.
Poutrelle, tôle, câble, profilé :
la
cisaille tranche net ce qu'une pince de démolition ne ferait que tordre.
Autres noms de cet outil : cisaille à ferraille, cisaille de démolition, cisaille acier, pince coupe-ferraille, cisaille à métaux, cisaille giratoire.
- Famille
- Démolir et casser
- Classes (t)
- 1,5 à 110 t
- Attache
- Toutes, par platine
- Énergie
- Hydraulique — débit et pression : on le calcule avec vous pour votre machine
- Matériau
- Acier
À quoi elle sert

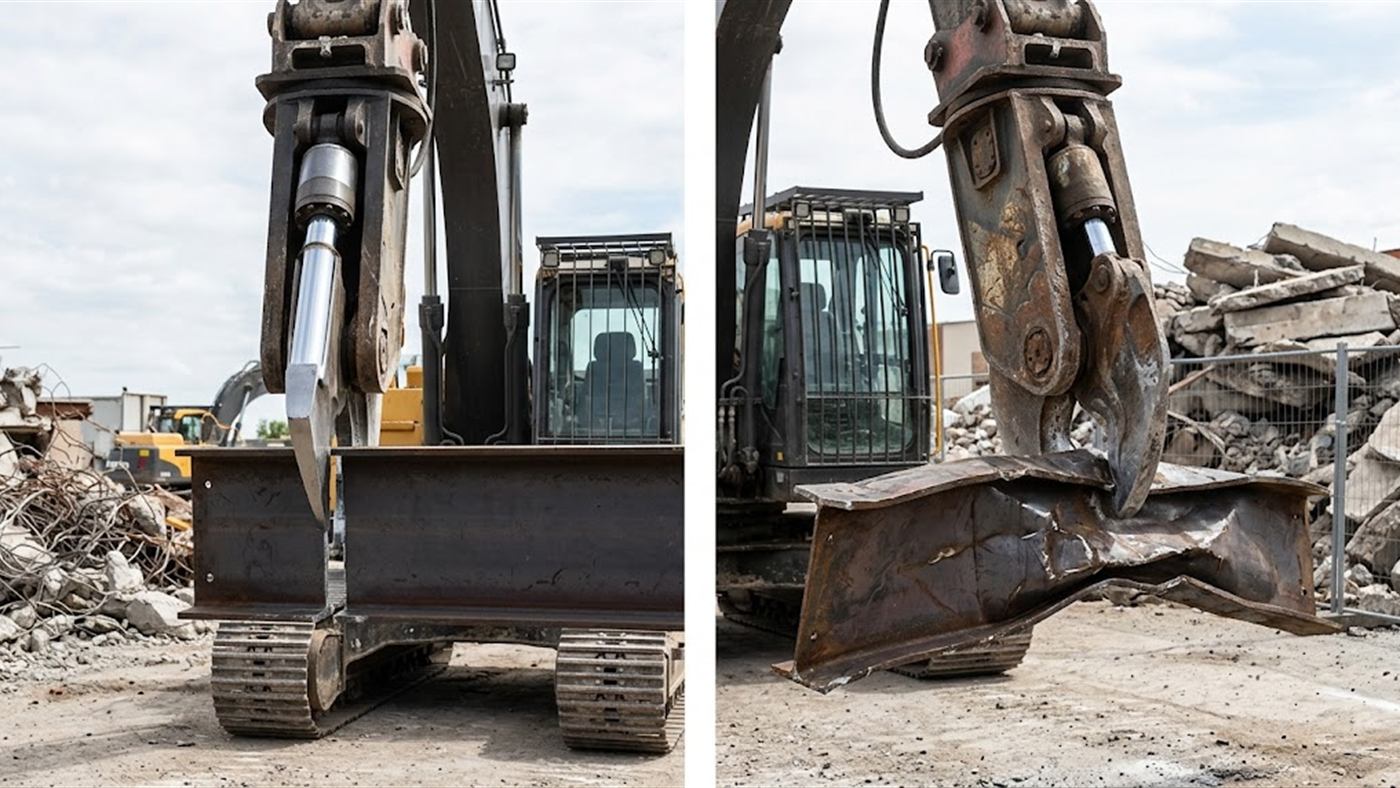

À droite : des lames mal tenues écrasent et étirent l'acier au lieu de le couper.
Ce qui la distingue :
la coupe est franche — la pièce se sépare au lieu de s'étirer.
Image de synthèse.

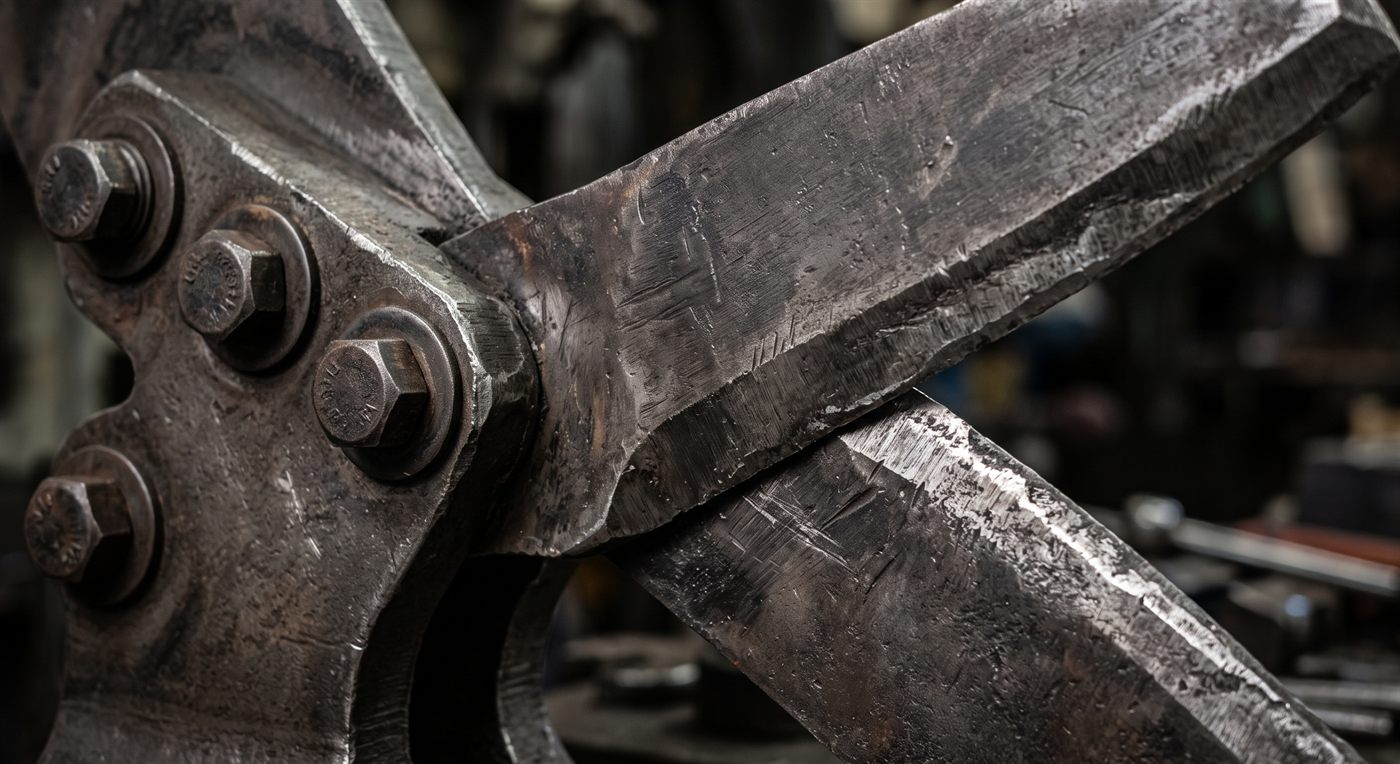

la lame mobile passe contre la lame fixe.
Ce sont les lames qui s'usent, et elles se remplacent.

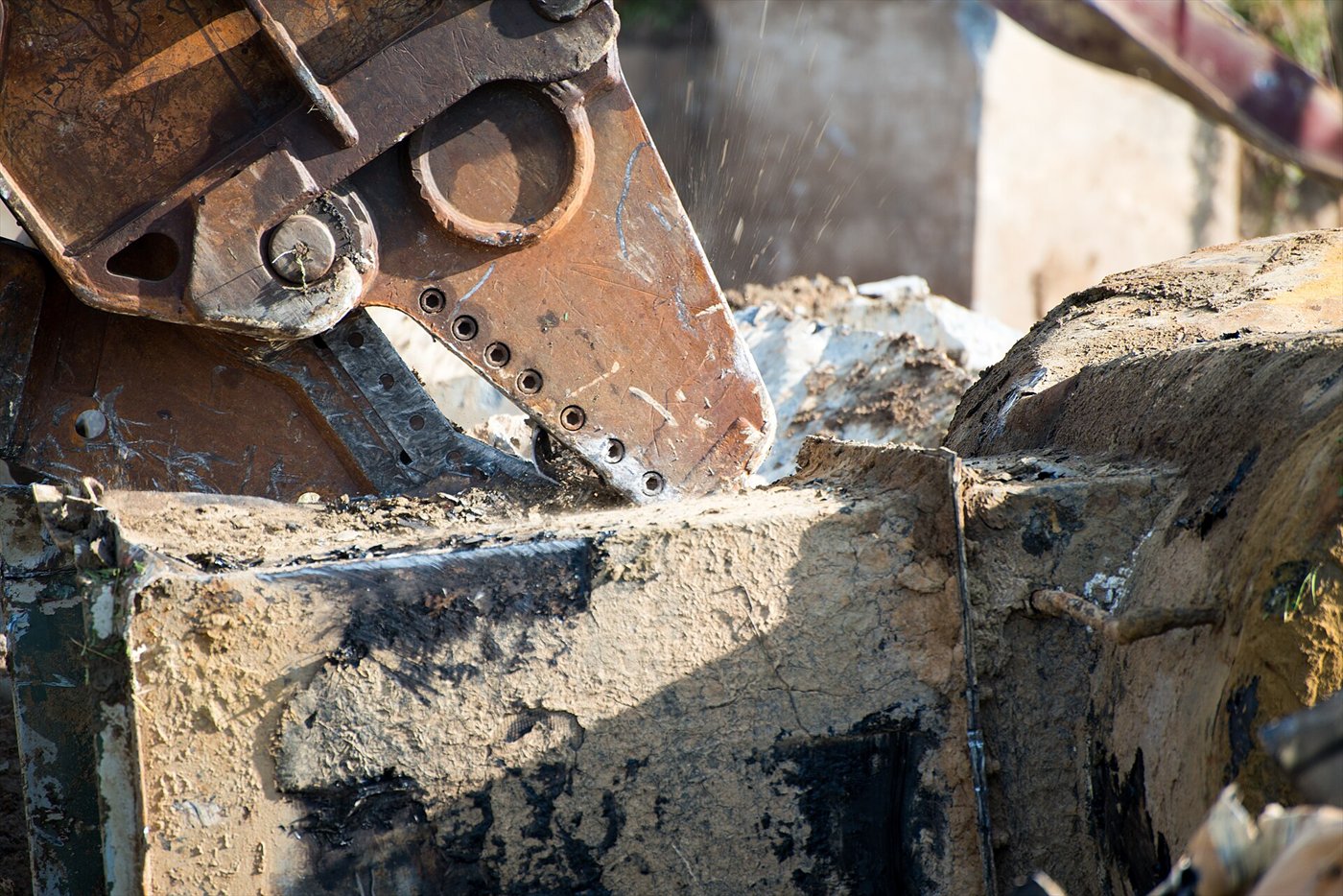

Photo :
Pierre-Étienne Courtejoie (US Army), domaine public, via Wikimedia Commons, redimensionnée.
une lame qui se déplace sous l'effort écrase au lieu de couper.
Image de synthèse.
Deux lames en acier traité se croisent sous l'effort d'un vérin et sectionnent le
métal.
La coupe est franche :
la pièce se sépare au lieu de s'étirer, et les
morceaux restent manipulables.
Elle sert à trois moments distincts d'un chantier.
À la démolition d'une charpente
métallique, pour abattre la structure.
Au tri, pour couper les fers libérés par
une croqueuse.
Et au conditionnement, pour
ramener la ferraille à une longueur qui rentre dans une benne.
Ce n'est pas la même chose qu'une pince de démolition. La
pince est faite pour le béton et arrache
; la cisaille est faite pour l'acier et tranche.
Beaucoup d'outils annoncent les
deux — vérifiez alors sur quel matériau porte réellement l'effort annoncé.
Sur quelle machine ?
Sur une mini-pelle de 2 à 5 t : une cisaille de 320 à 490 kg.
Sur une pelle de 5 à 10 t : de 320 à 850 kg.
Sur une pelle de 10 à 20 t : de 490 à 3 300 kg ; au-delà de 20 t : de 990 à 8 400 kg.
Pour une micro-pelle, le poids : on le calcule avec vous pour votre machine.
Elle se monte sur toutes les attaches rapides par platine, ou en direct sur les axes.
Ce que fait l'outil
Cette cisaille sert à démolir et à casser ; elle pèse de 300 à 21 000 kg selon les modèles.
Elle existe aussi en version rotative, sur 360°.
Ses lames de coupe sont interchangeables, à vérifier avec vous.
Selon les modèles, les dents boulonnées se remplacent sans soudure et les jeux de mâchoires s'échangent, à vérifier avec vous.
Ce qu'il faut côté hydraulique
Elle demande une fonction hydraulique pour la mâchoire, et une seconde pour la rotation selon le modèle.
La pression de service va de 250 à 380 bar.
Le débit va de 150 à 330 l/min sur une pelle de 10 à 20 t, et de 150 à 450 l/min au-delà.
Sur une pelle de moins de 10 t, le débit : on le calcule avec vous pour votre machine.
Chiffres relevés sur 25 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Donnez-nous votre modèle de pelle et la nature de ce que vous coupez :
profilés, tôles, câbles, ferraille de récupération.
Le même mot « acier » recouvre
des efforts très différents.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
-
Cisaille à ferraille
Principe — le même principe de coupe, deux lames qui se croisent.
Usage — elle reprend au sol le métal déjà tombé et le débite à la longueur de la benne, par passes courtes répétées toute la journée. -
Cisaille crocodile
Principe — une mâchoire articulée à une extrémité, qui s'ouvre comme une gueule et croise la partie fixe sur toute sa longueur.
Usage — elle engage une pièce longue et la débite par passes, sans repositionner à chaque coupe.

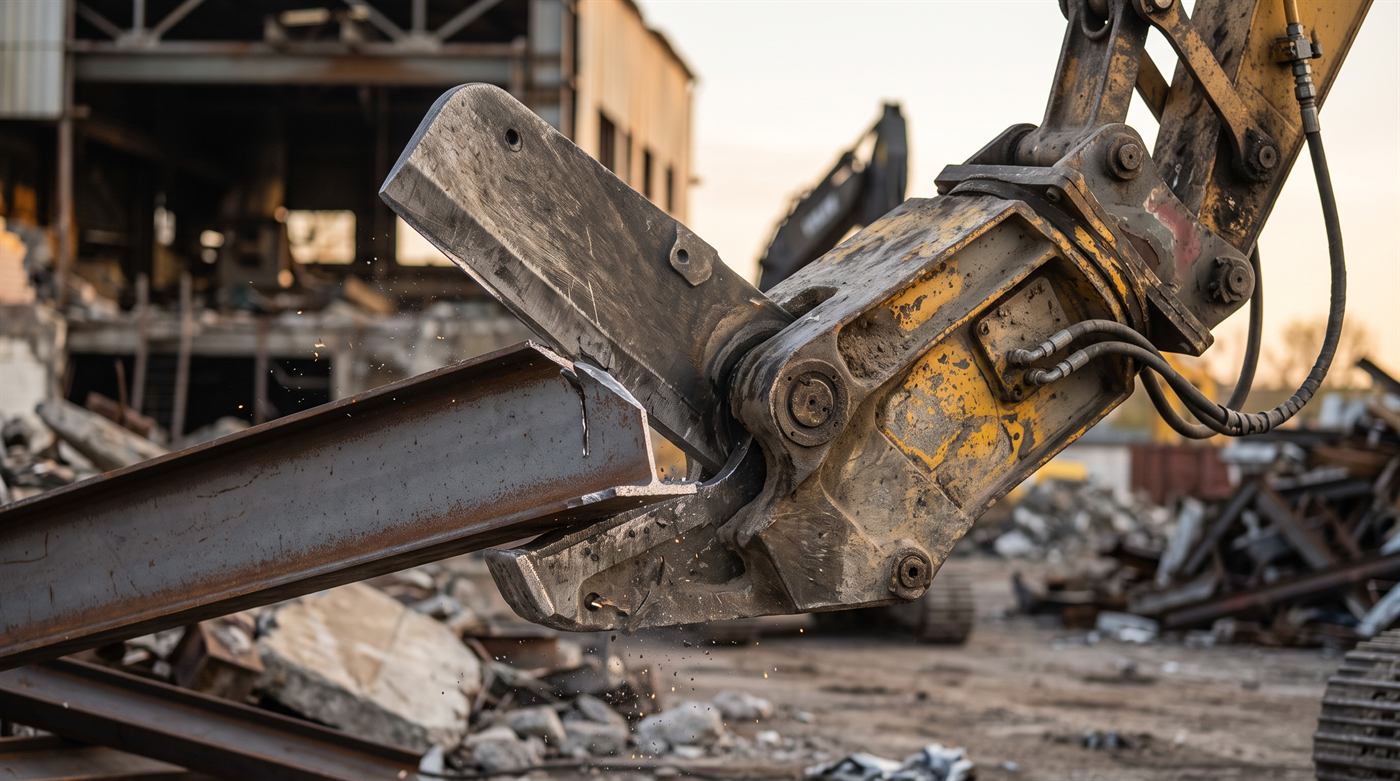

la lame mobile passe à côté de la mâchoire fixe, elle ne l'écrase pas contre elle.
C'est cette géométrie qui sépare une cisaille d'une pince.
Image de synthèse.
Ce qui détermine le choix
-
01 — L'épaisseur d'acier à couper
C'est le critère qui écarte tout le reste.
Une tôle de bardage et une aile de poutrelle IPN ne demandent pas le même outil, et la capacité annoncée se lit sur le point de coupe le plus défavorable — près de l'ouverture, pas au fond des mâchoires. -
02 — L'ouverture des mâchoires
Elle décide de ce que l'outil peut prendre d'un seul coup.
Une pièce plus large que l'ouverture oblige à l'attaquer par le bord, ce qui multiplie les passes et fatigue les lames. -
03 — La rotation
Sur un tas de ferraille, la pièce à couper n'est jamais dans l'axe.
La rotation hydraulique présente les lames dans le bon sens sans déplacer la machine — au prix d'une seconde fonction. -
04 — Les lames, qui sont le vrai coût d'usage
Ce sont des pièces d'usure.
Qu'elles soient rapportées, réversibles et remplaçables une par une change complètement ce que coûte l'outil sur une année.
Ce qui se vérifie avant commande
-
La pression disponible, plus que le débit
Une cisaille travaille en effort, pas en vitesse.
C'est la pression qui décide si elle coupe ou si elle cale. Voir les 7 critères. - Le nombre de fonctions hydrauliques Une pour la mâchoire, une seconde si l'outil tourne.
-
Le poids en bout de bras
Les cisailles comptent parmi les accessoires les plus lourds à capacité égale.
Le calcul se fait bras déployé, dans la position réelle de travail. -
L'interface
Type et taille d'attache, ou cotes d'axes.
L'outil est livré avec la platine correspondante — voir les attaches.
