Pince à blocs
pas d'élingue à passer, donc personne au contact.
Image de synthèse.
Elle prend le bloc par les côtés.
Pas d'élingue à passer, donc personne à envoyer au contact :
c'est le vrai argument.
Autres noms de cet outil : pince à pierre, pince de maçonnerie, pince à blocs béton, préhenseur de blocs.
- Famille
- Trier et saisir
- Classes (t)
- 1,5 à 62 t
- Attache
- Toutes, par platine
- Énergie
- Hydraulique, deux voies (ouverture et rotation) — débit et pression : on le calcule avec vous pour votre machine
À quoi il sert

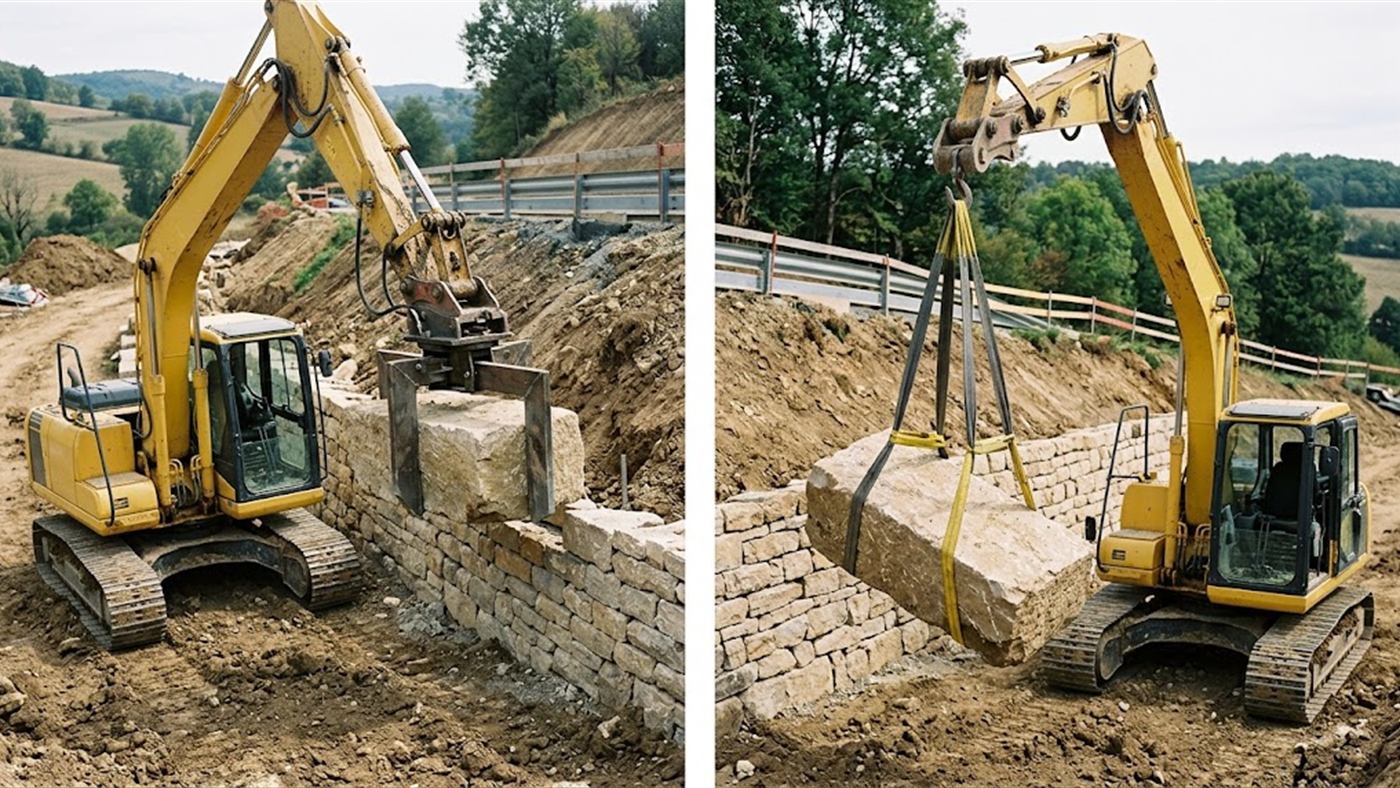

À droite : à l'élingue, le bloc ceinturé de sangles penche et doit être guidé.
Ce qui la distingue :
son vrai argument n'est pas la vitesse, c'est qu'elle n'envoie plus personne au contact du bloc.

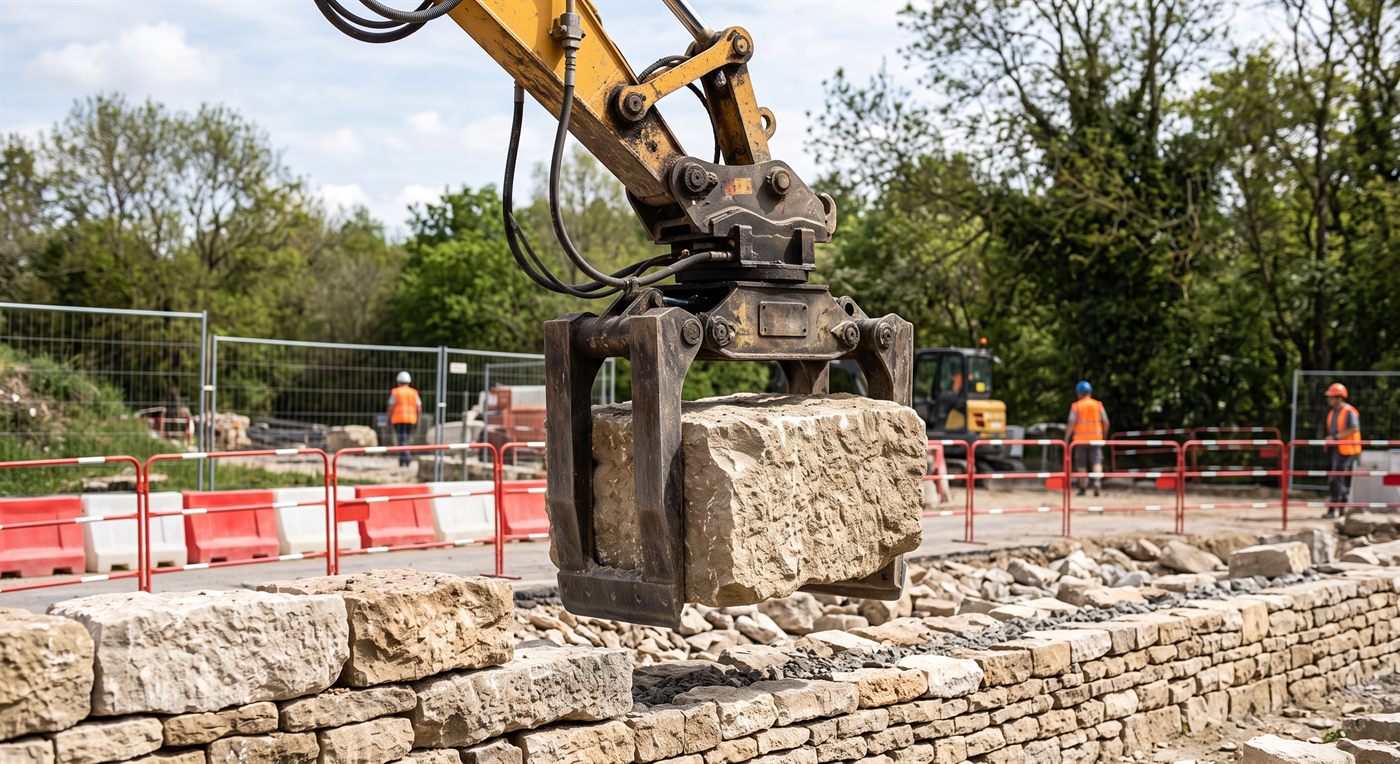

Image de synthèse.
Le bloc est serré entre deux mâchoires, souvent garnies pour ne pas marquer la pierre.
Le conducteur le présente, l'ajuste, le pose :
le geste d'élingage, qui suppose quelqu'un au contact de la charge, disparaît du cycle.
Murs de soutènement, enrochements paysagers, escaliers en pierre, éléments préfabriqués :
partout où l'on pose des masses régulières à un endroit précis.
Le recouvrement avec la pince à enrochement est large ; la différence tient à la régularité des blocs.
Un bloc serré tient par le frottement, et le frottement dépend de l'état des faces. Une pierre humide, terreuse ou irrégulière ne se serre pas comme un élément préfabriqué sec.
C'est ce point-là, et non la capacité annoncée, qui décide de la sécurité du geste. Voir le clapet de sécurité.
Sur quelle machine ?
Il en existe pour des machines de 2 à 62 t.
Par exemple, sur une pelle de plus de 20 t, le poids est en général de 1 500 à 3 350 kg.
Elle se monte sur toutes les attaches rapides, ou en direct sur les axes.
Ce que fait l'outil
Elle saisit les blocs et tourne en continu sur 360°.
Par exemple, sur une pelle de plus de 20 t : ouverture maximale de 1 867 à 2 900 mm, largeur de 695 à 1 600 mm.
Son ouverture maximale : on la calcule avec vous pour votre machine.
Ce qu'il faut côté hydraulique
Elle demande deux fonctions hydrauliques : l'une pour l'ouverture, l'autre pour la rotation.
Il faut en général de 30 à 150 l/min, avec une pression de 200 à 320 bar, selon la taille de la machine.
Le débit : on le calcule avec vous pour votre machine.
Chiffres relevés sur 10 modèles du marché.
Votre étude fixe la valeur exacte pour votre machine.
Faire vérifier votre machine.
Décrivez les blocs et l'ouvrage :
nature, régularité, hauteur de pose.
Dites-nous aussi comment vous les manipulez aujourd'hui.
- Votre machine Sa marque et son tonnage.
- Le circuit auxiliaire Son débit en l/min, sa pression en bar, simple ou double effet.
- L'attache en place Son système et sa classe.
- Le travail L'usage, et le matériau.
Sans ces éléments, l'étude commence quand même : nous vous les demandons.
Ou appelez le 01 84 16 55 49 · nos lignes répondent 7 jours sur 7, de 7h à 22h.
Étude écrite sous 3 jours ouvrés, dossier complet.
-
Pince à enrochement
Principe — des mâchoires à griffes qui s'ancrent dans une roche naturelle, là où un mors plat glisserait.
Usage — elle place un à un des blocs irréguliers et lourds, en berge, en perré ou en pied de talus.
Ce qui détermine le choix
-
01 — La régularité des blocs
Bruts d'enrochement ou préfabriqués :
la mâchoire et le serrage ne se choisissent pas de la même manière. - 02 — L'ouverture utile Elle se prend sur le plus gros bloc réellement manipulé, pas sur celui du catalogue.
- 03 — Le garnissage des mâchoires Une pierre de parement marquée est une pierre à remplacer.
- 04 — La rotation Poser un bloc à l'angle voulu sans déplacer la machine, c'est ce qui fait le rendement.
Ce qui se vérifie avant commande
- Le type et la taille des blocs Photos et cotes relevées sur le chantier.
- L'ouvrage à monter Un mur de soutènement n'est pas un enrochement de berge.
- L'abaque à la portée de pose La pose se fait loin de la machine, presque toujours.
- La circulation au sol Qui travaille à côté de l'ouvrage pendant la pose.
